本圖集適用于新建或改（擴）建的居住建筑內以戶用及類似用途的空氣源熱泵（冷水）機組為熱（冷）源的供暖、供暖+供冷、供暖+供冷+生活熱水系統的設計與安裝。

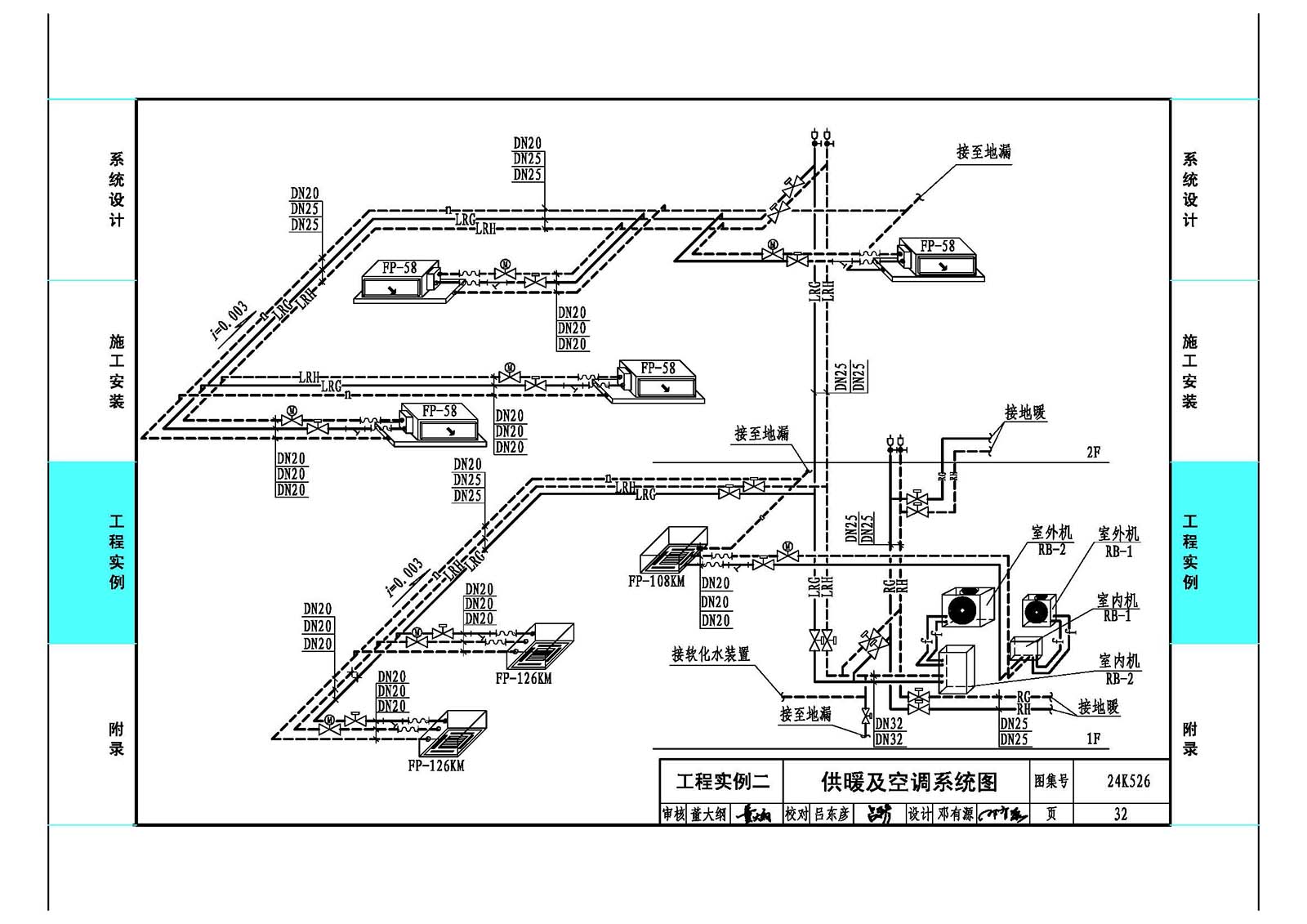

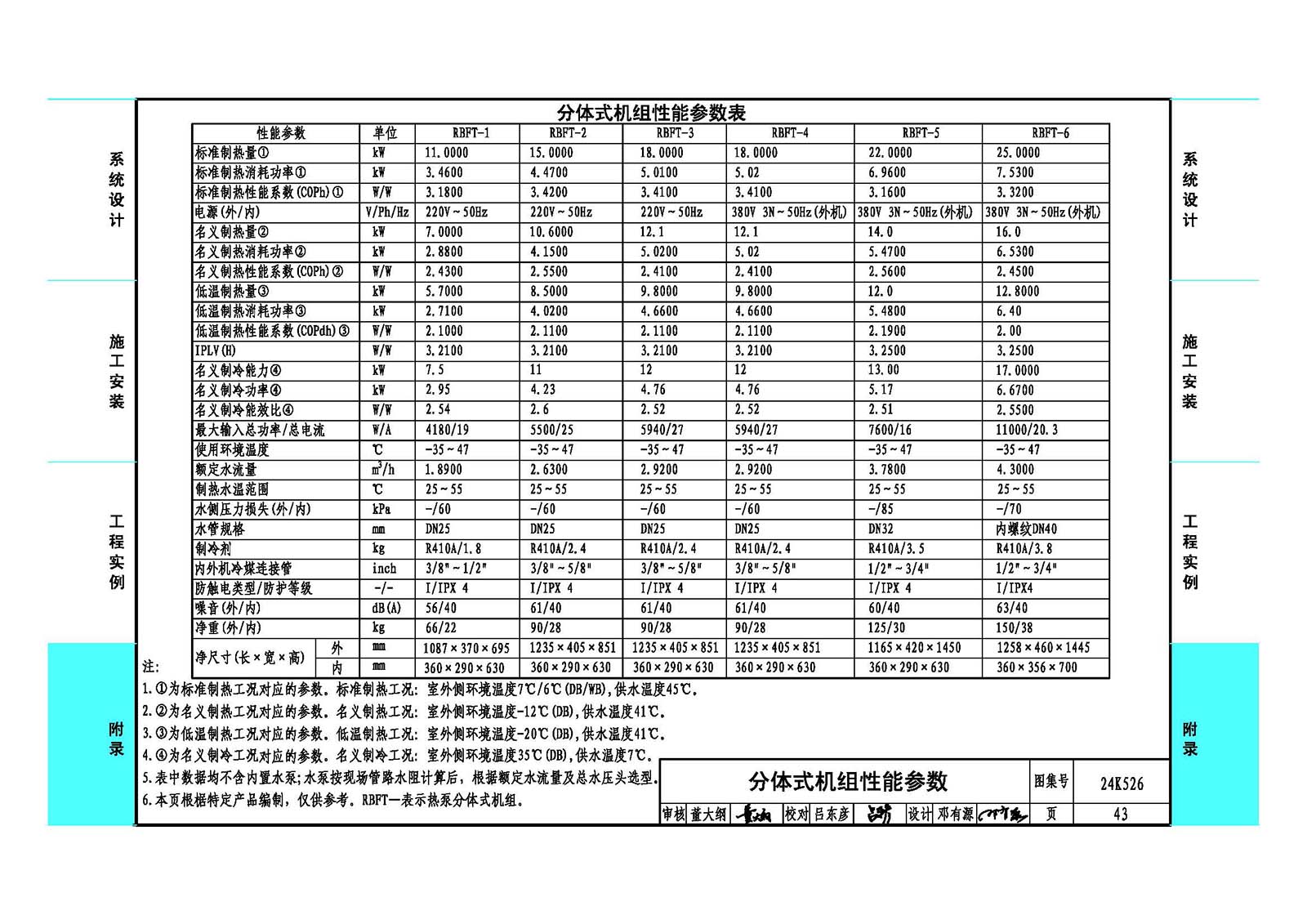

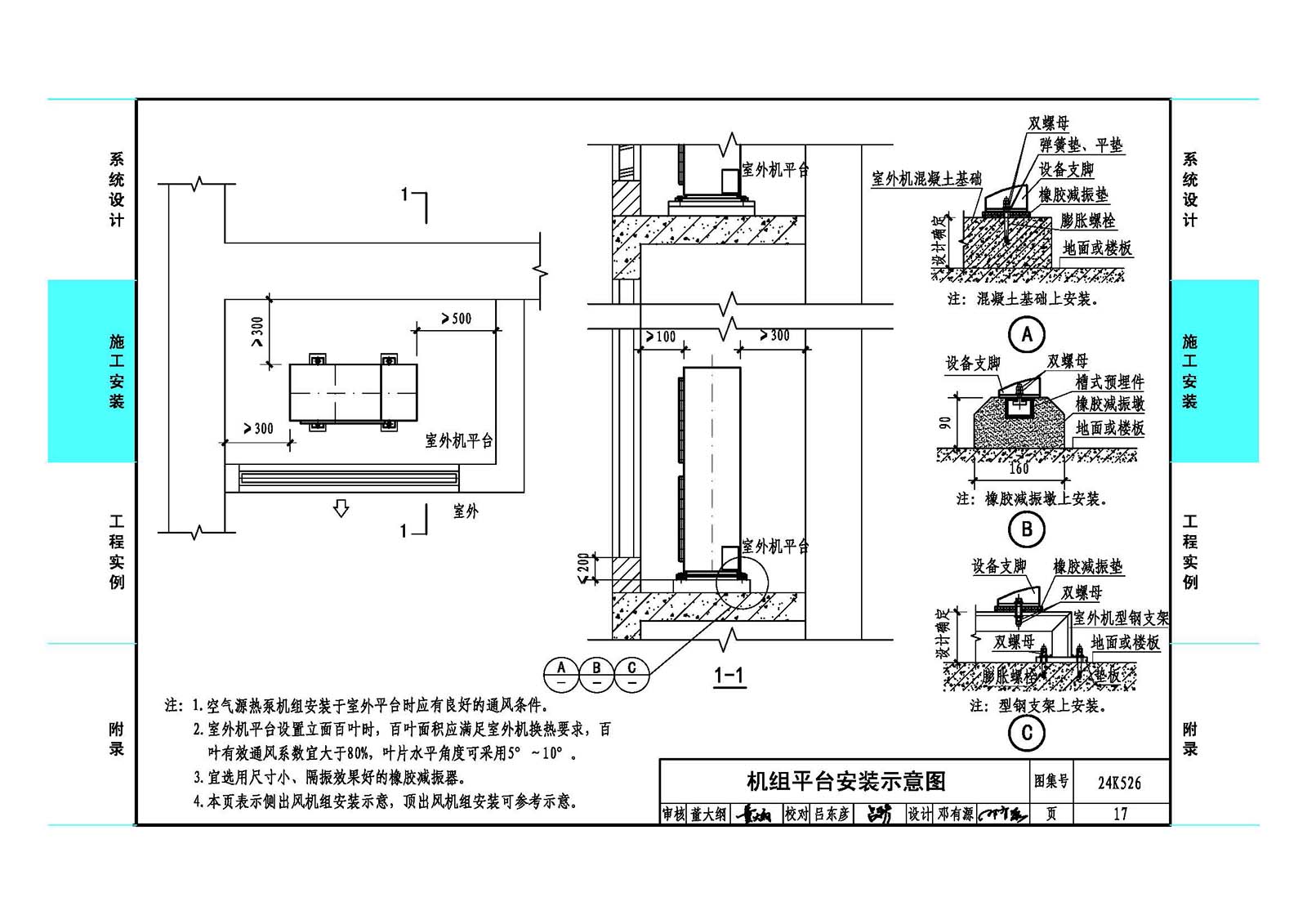

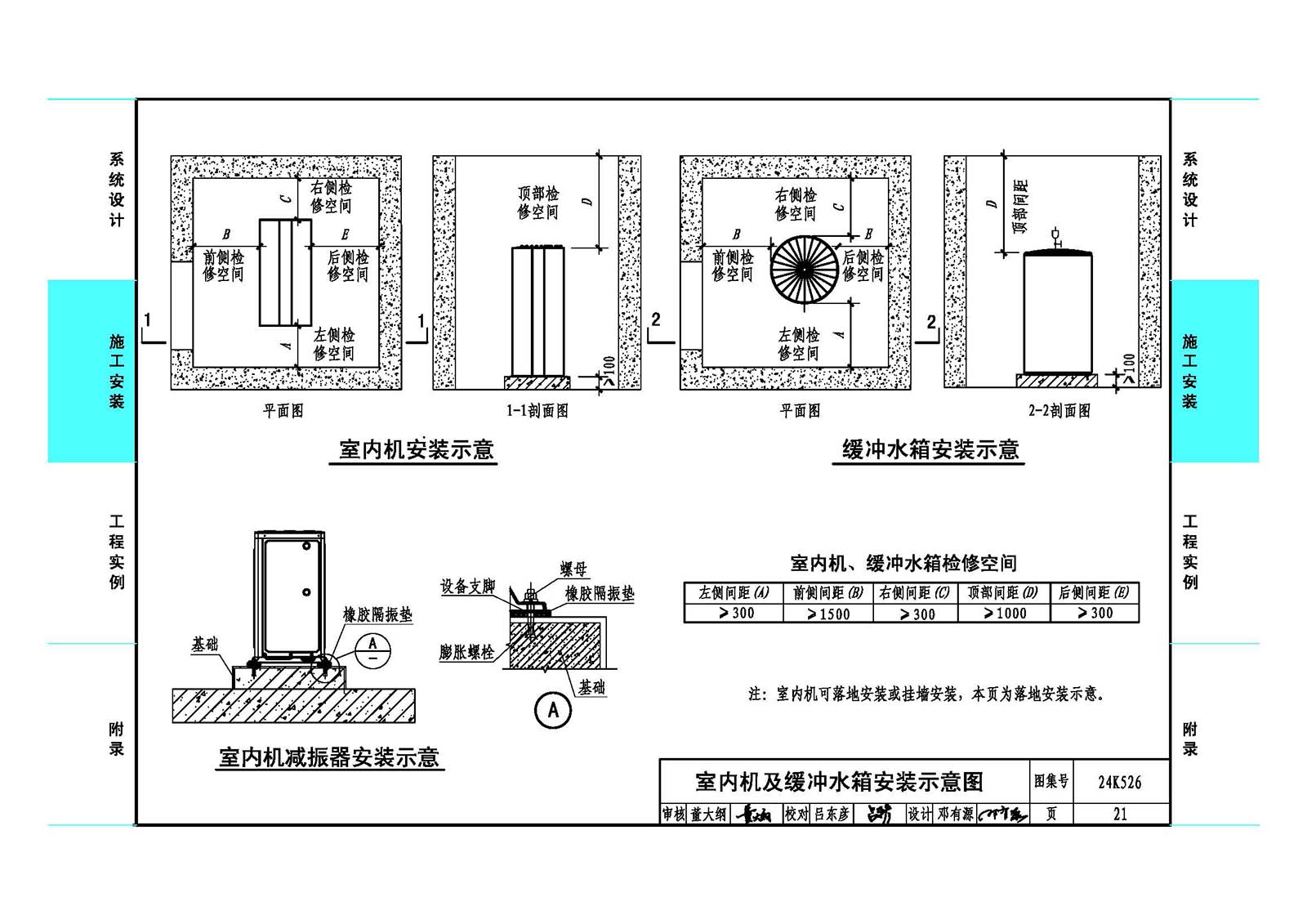

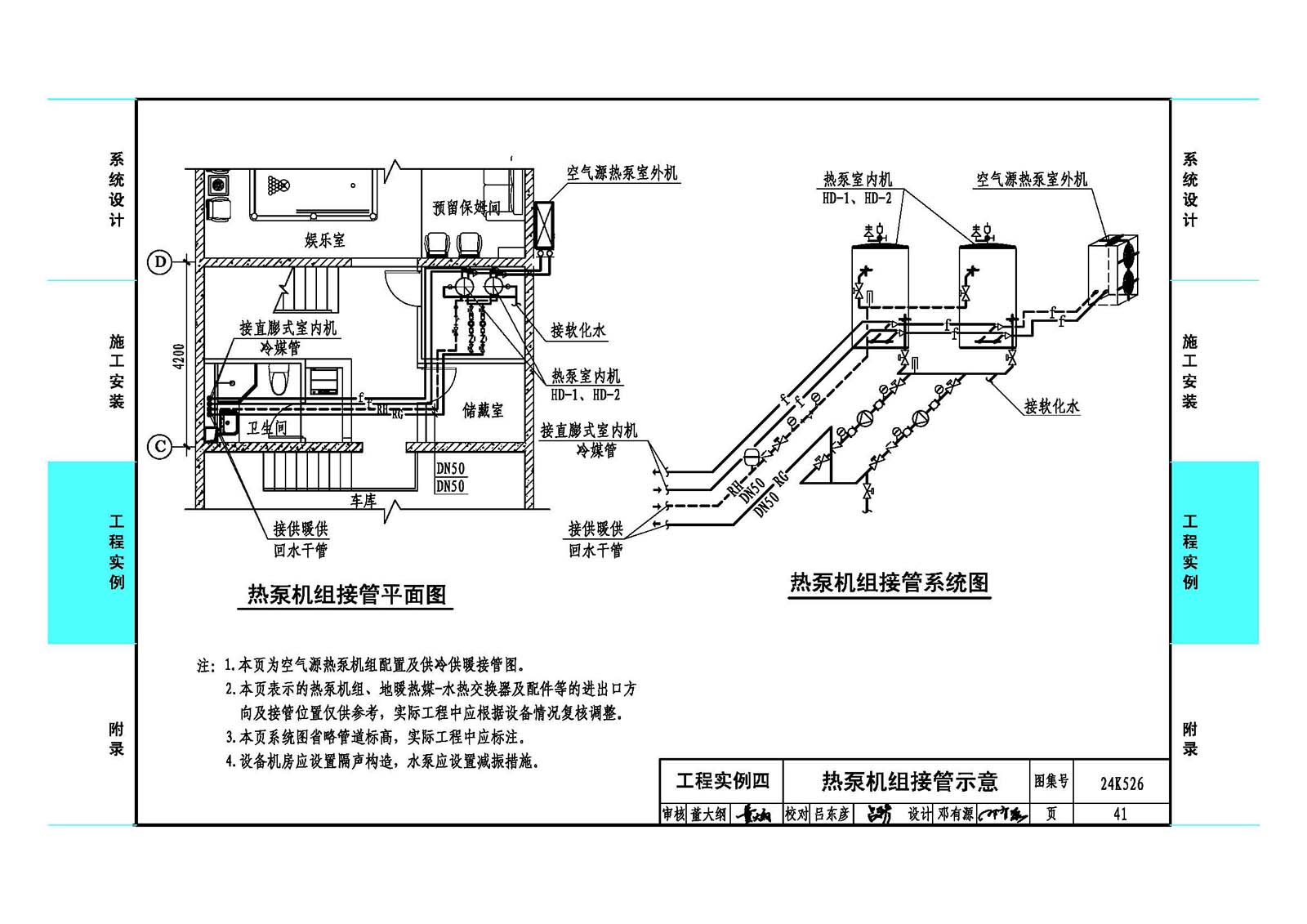

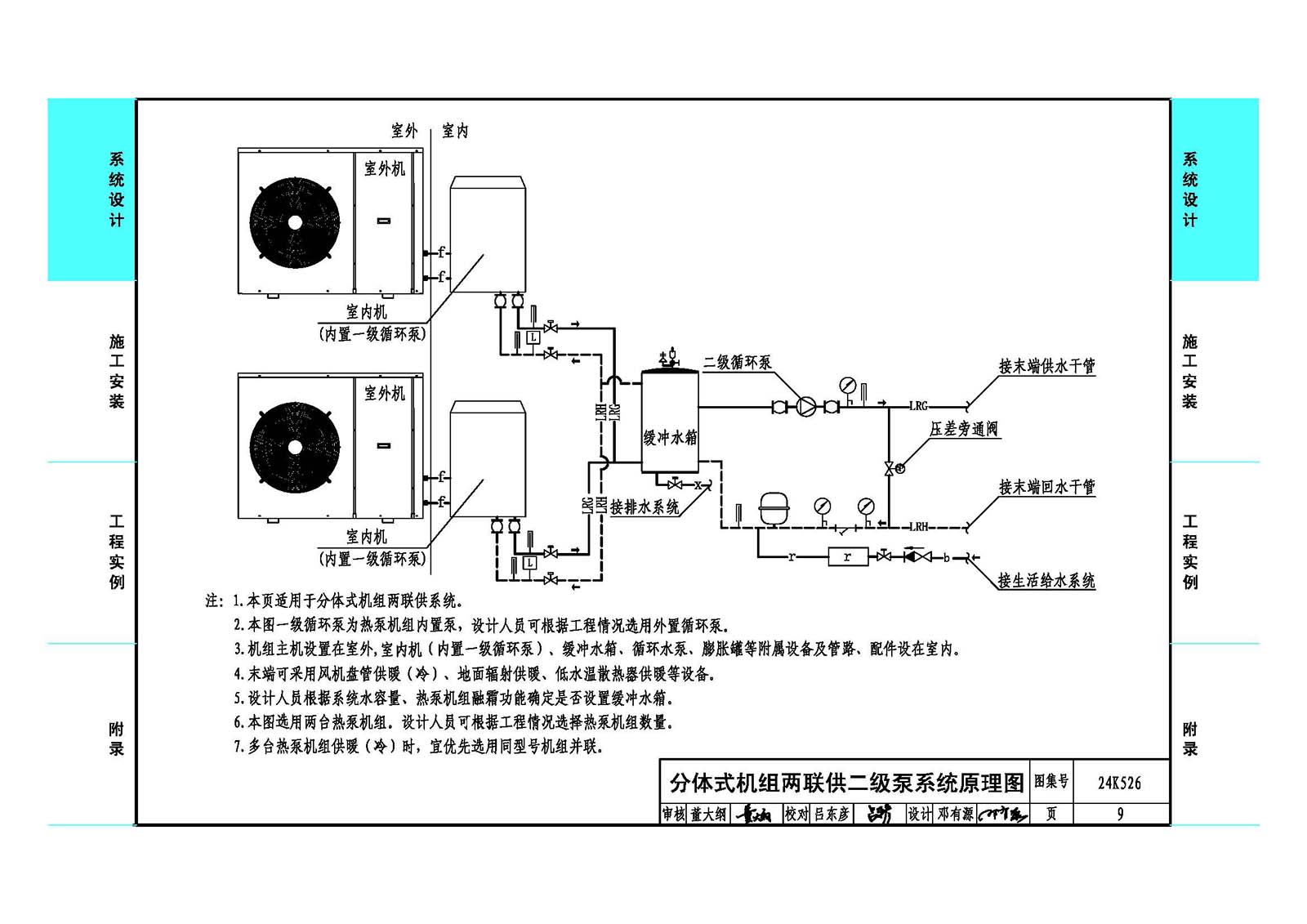

本圖集包含以下幾部分內容：系統設計、施工安裝、工程實例、附錄。其中，系統設計部分包括設計說明、系統原理、附屬設備選型等；施工安裝部分主要包括機組平臺安裝、機組外墻安裝、室內機安裝、輸配系統配件安裝、緩沖水箱配件安裝等；工程實例部分選取了供暖系統、兩聯供系統、三聯供系統、制冷劑—水系統四個典型案例；附錄部分給出了熱泵機組性能參數表。

       圖集聚焦戶式空氣源熱泵應用于供暖、供冷和生活熱水的相關技術，符合國家節能減排的要求，實用性強，可供相關技術人員參考使用。
