24G543：膜結構
- 圖集編號
- 24G543
- 圖集名稱
- 膜結構
- 定價
- 64.00 元
- 主編單位
- 北京工業大學
- 中國鋼結構協會空間結構分會
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于民用與工業用膜結構建筑物或構筑物，可作為膜結構設計的節點選用和參考圖集。

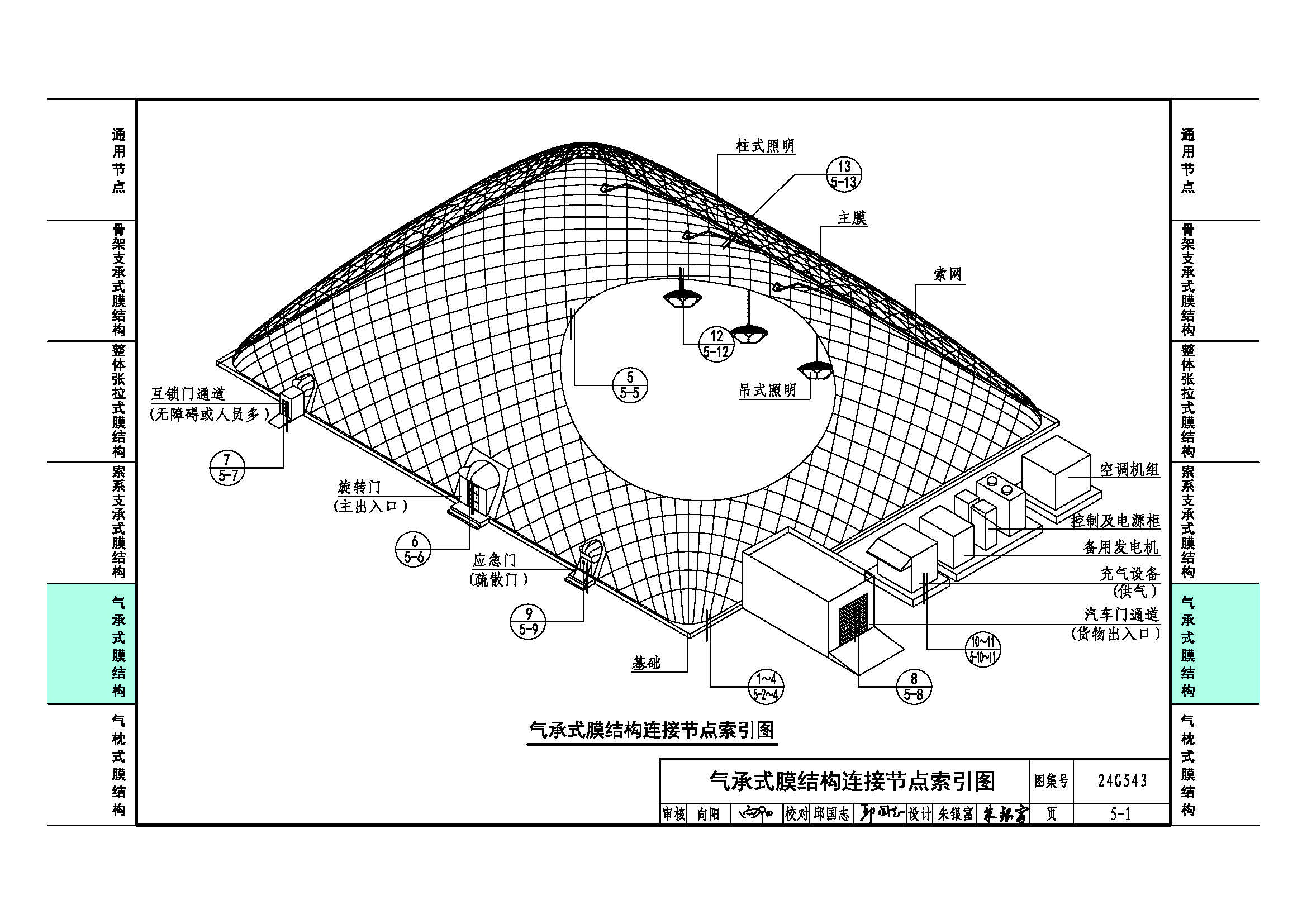

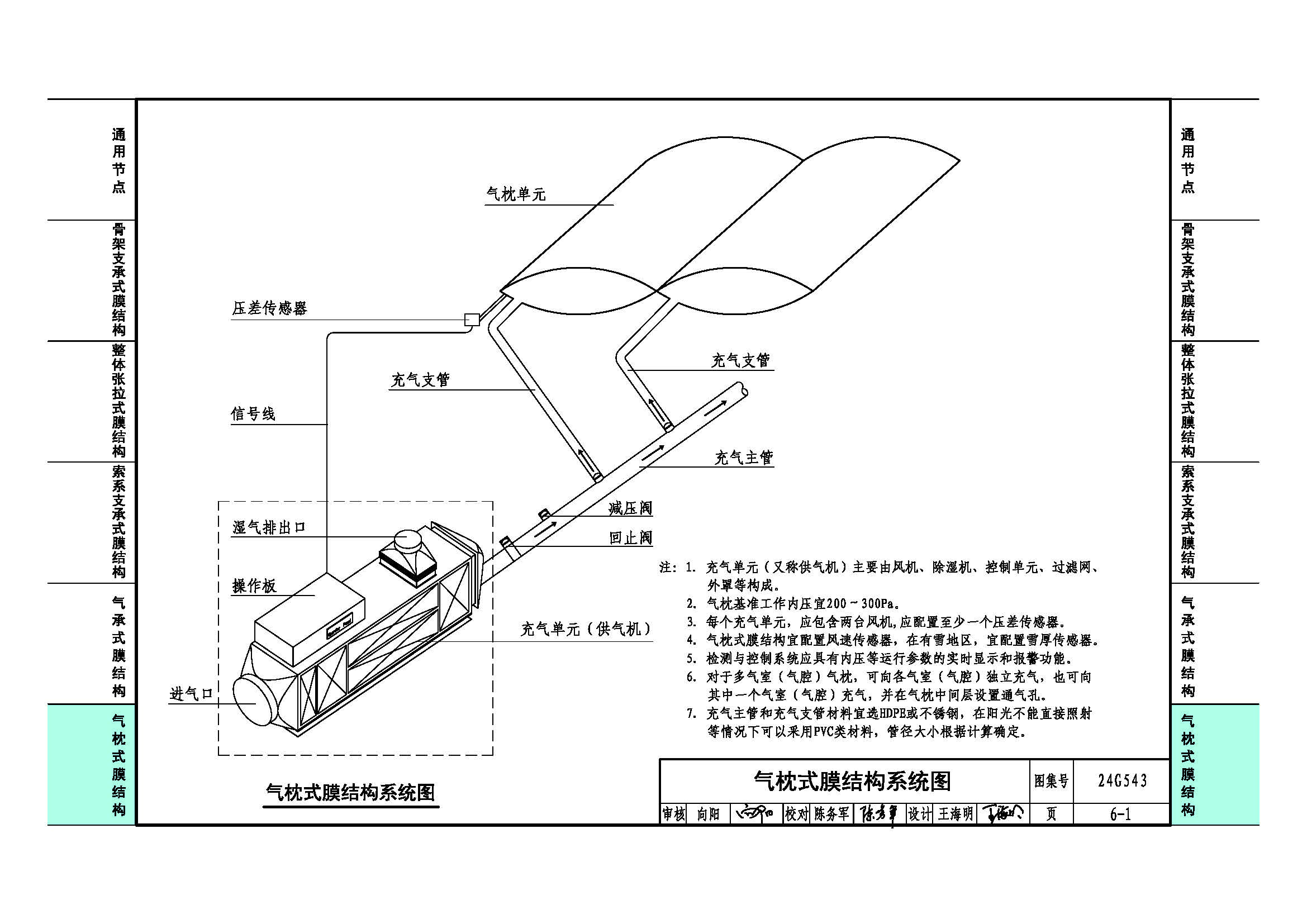

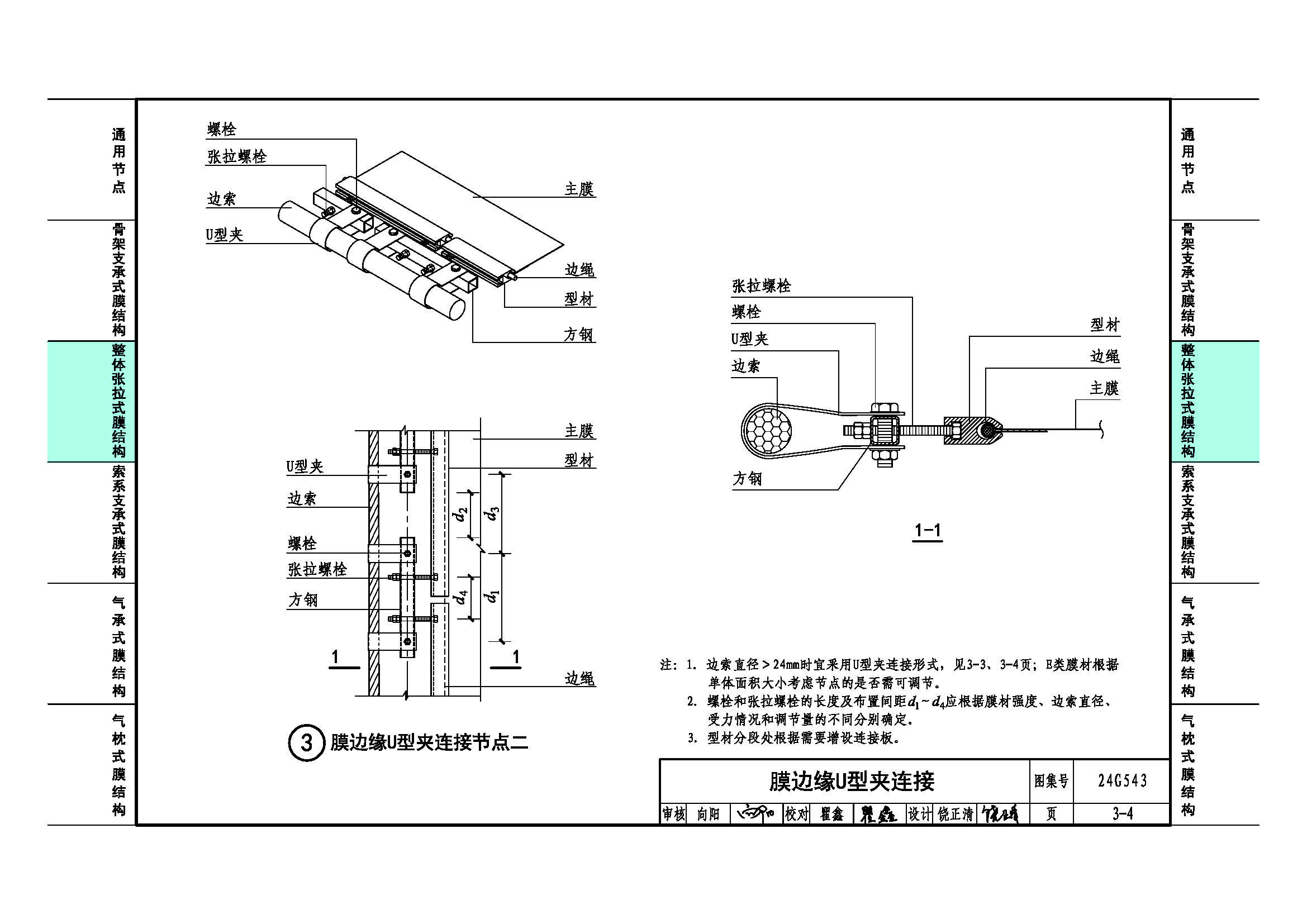

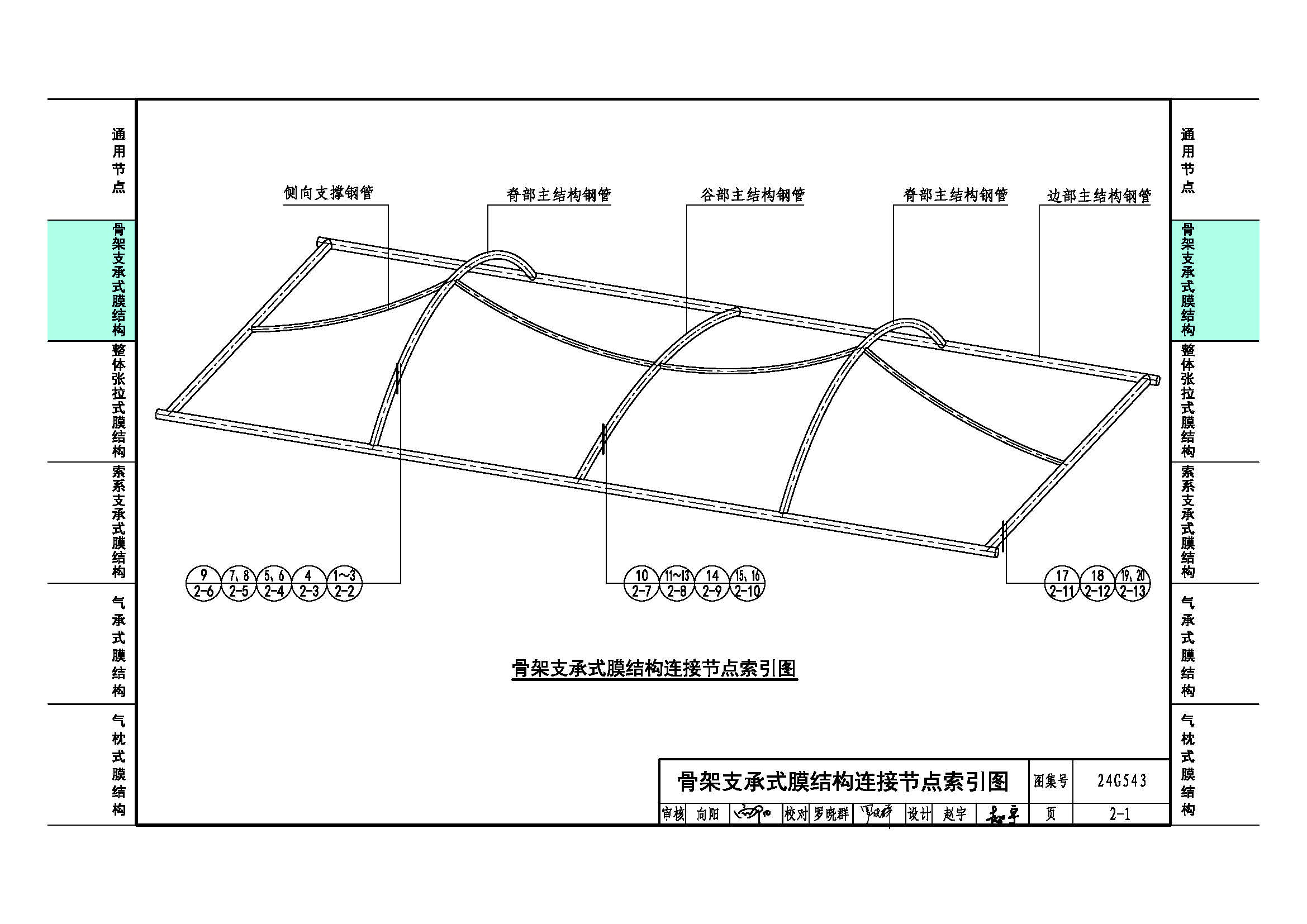

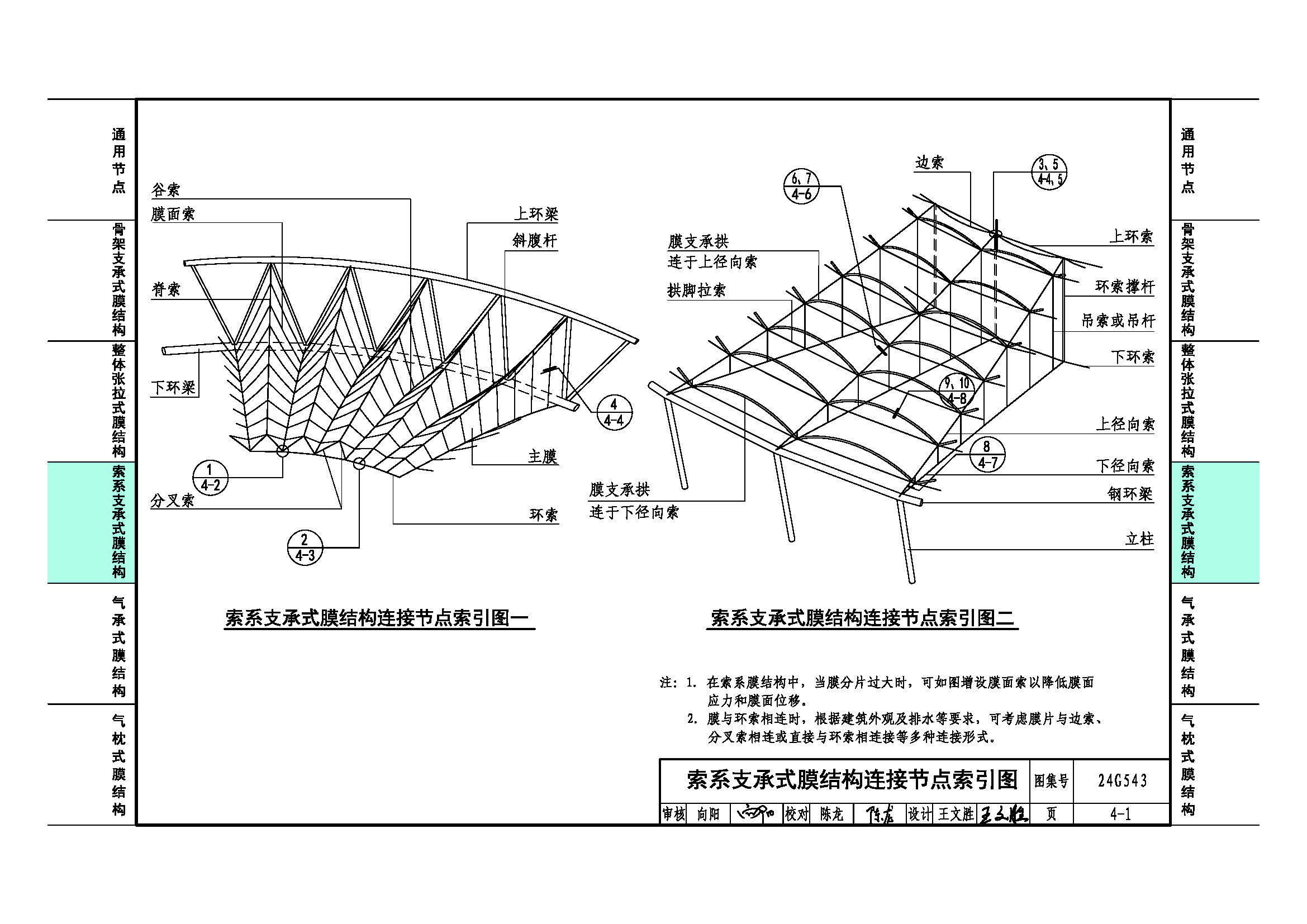

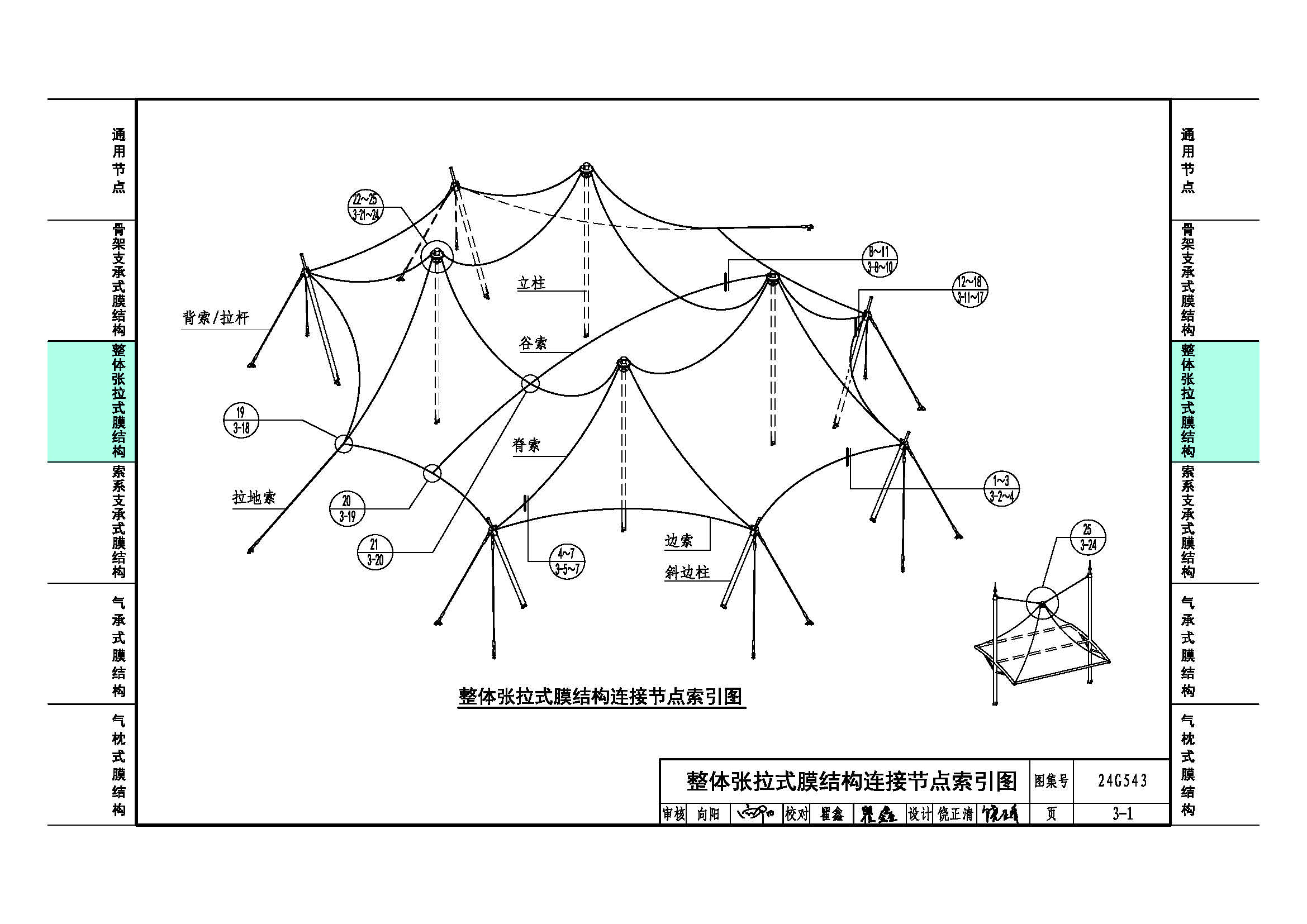

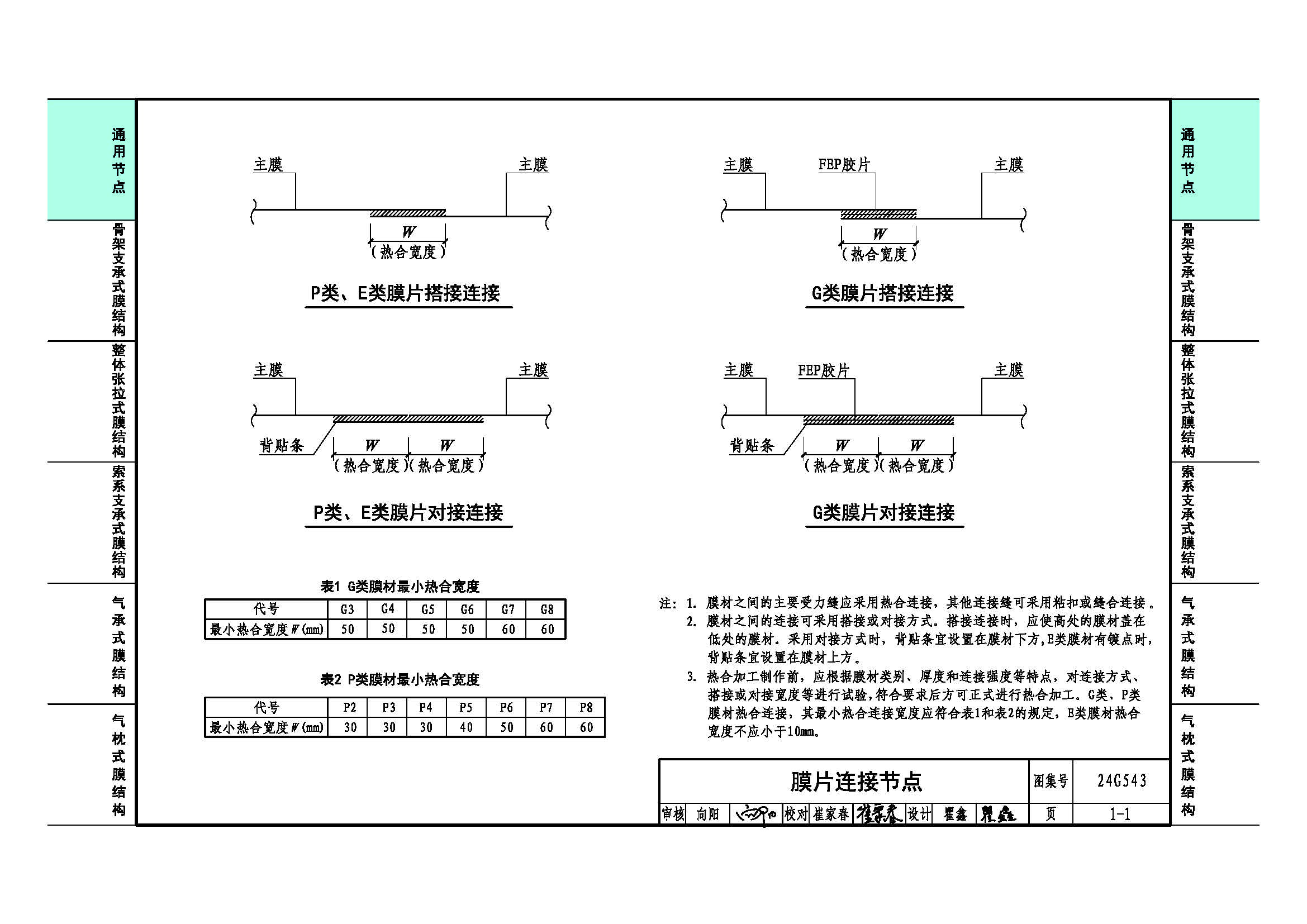

集涵蓋了張拉膜結構和充氣膜結構的常用連接節點構造及相關技術要求。共編制了六部分內容，分為通用節點、骨架支承式膜結構、整體張拉式膜結構、索系支承式膜結構、氣承式膜結構以及氣枕式膜結構。每種體系均通過索引圖的形式，給出相同位置的多種節點連接做法，方便設計人員在實際工作中的選用和參考。
圖集編制過程中，編制組深入研究了國內相關標準和工程案例，同時在全國范圍內進行了廣泛的調研，確保了圖集內容的準確性和實用性，為膜結構的節點設計和技術要求提供了全面的指導和參考。
