本圖集適用于游泳池及類似水環境水池的池水循環凈化處理系統的設計、施工和主要設備選用及附件安裝。

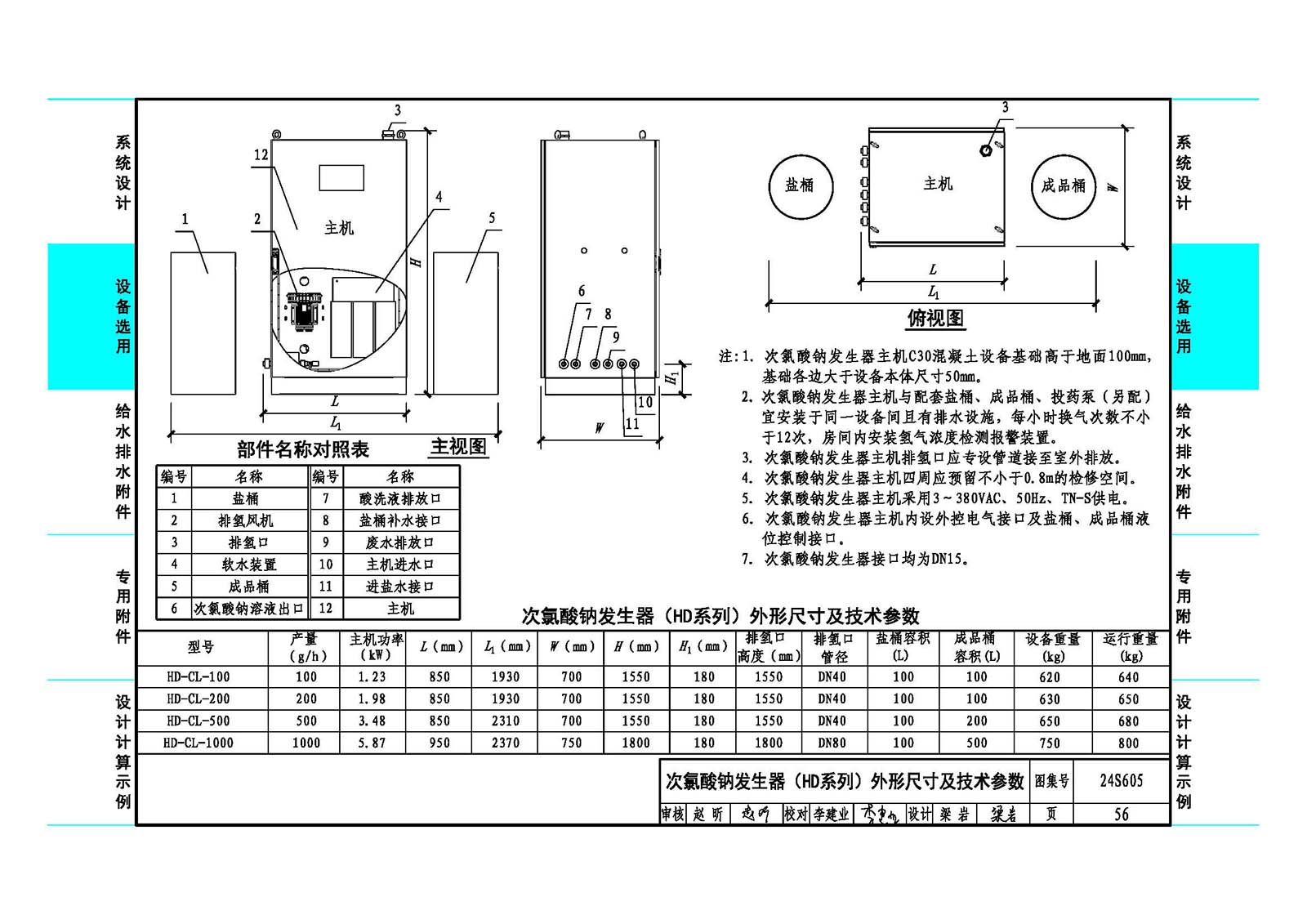

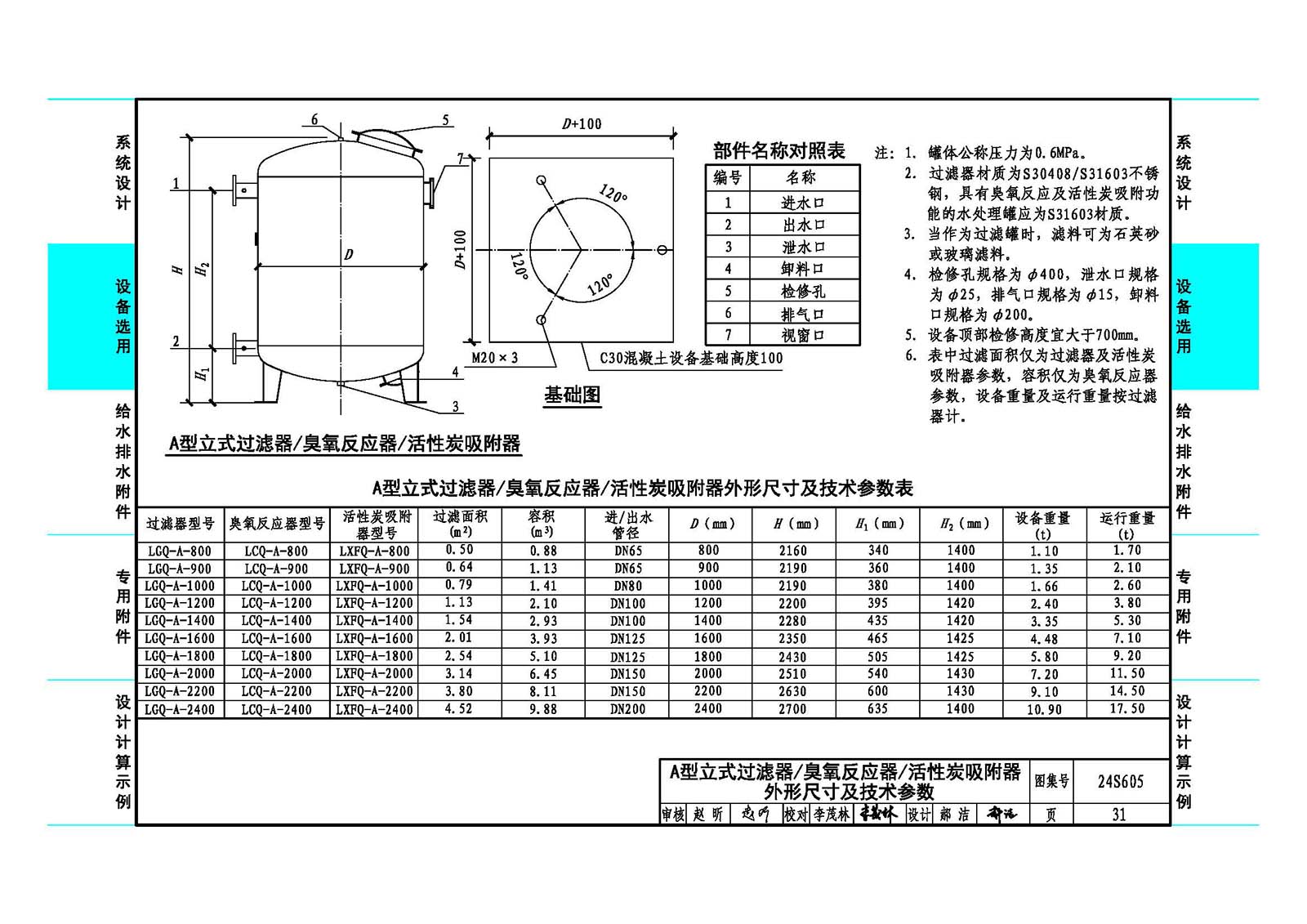

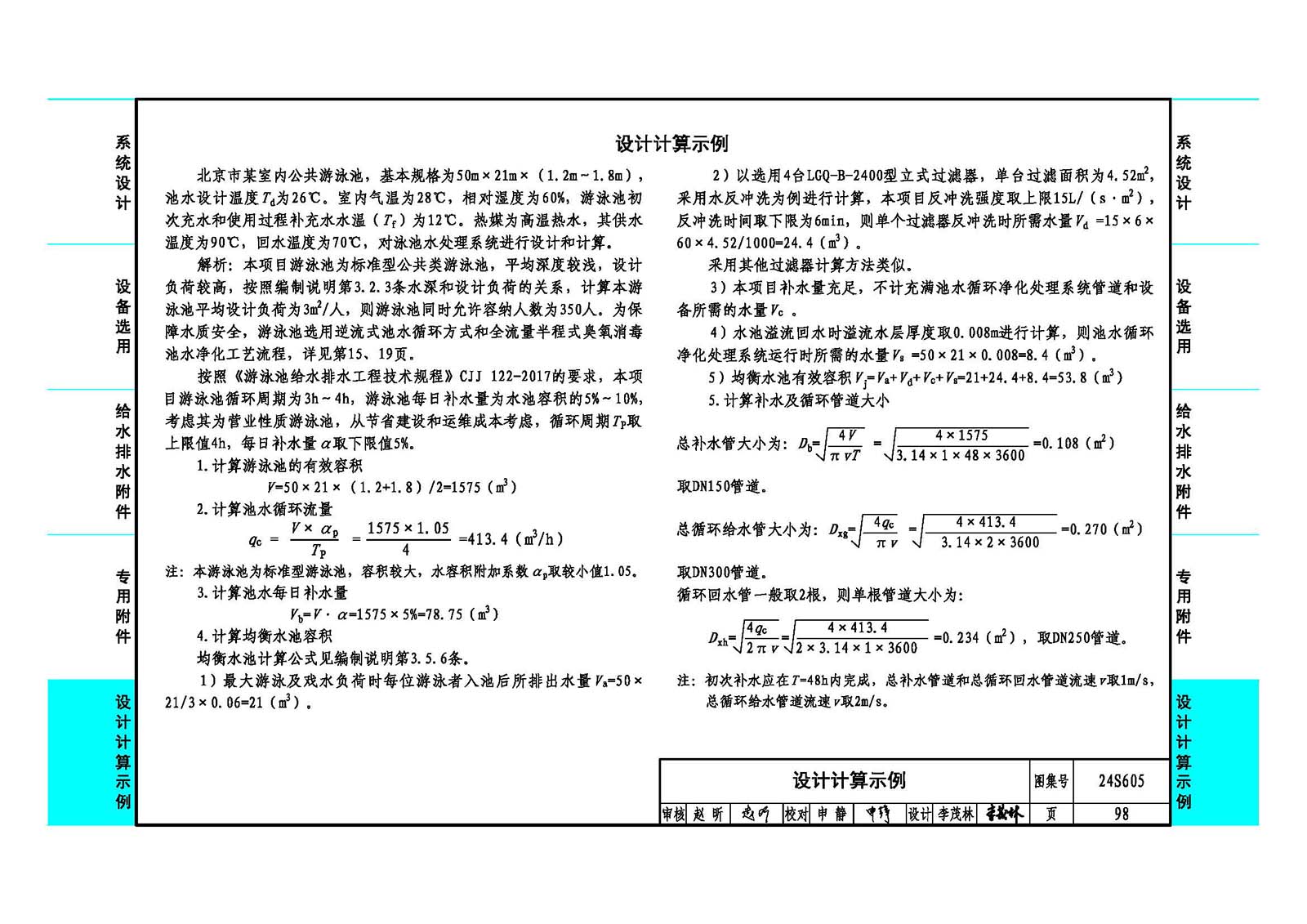

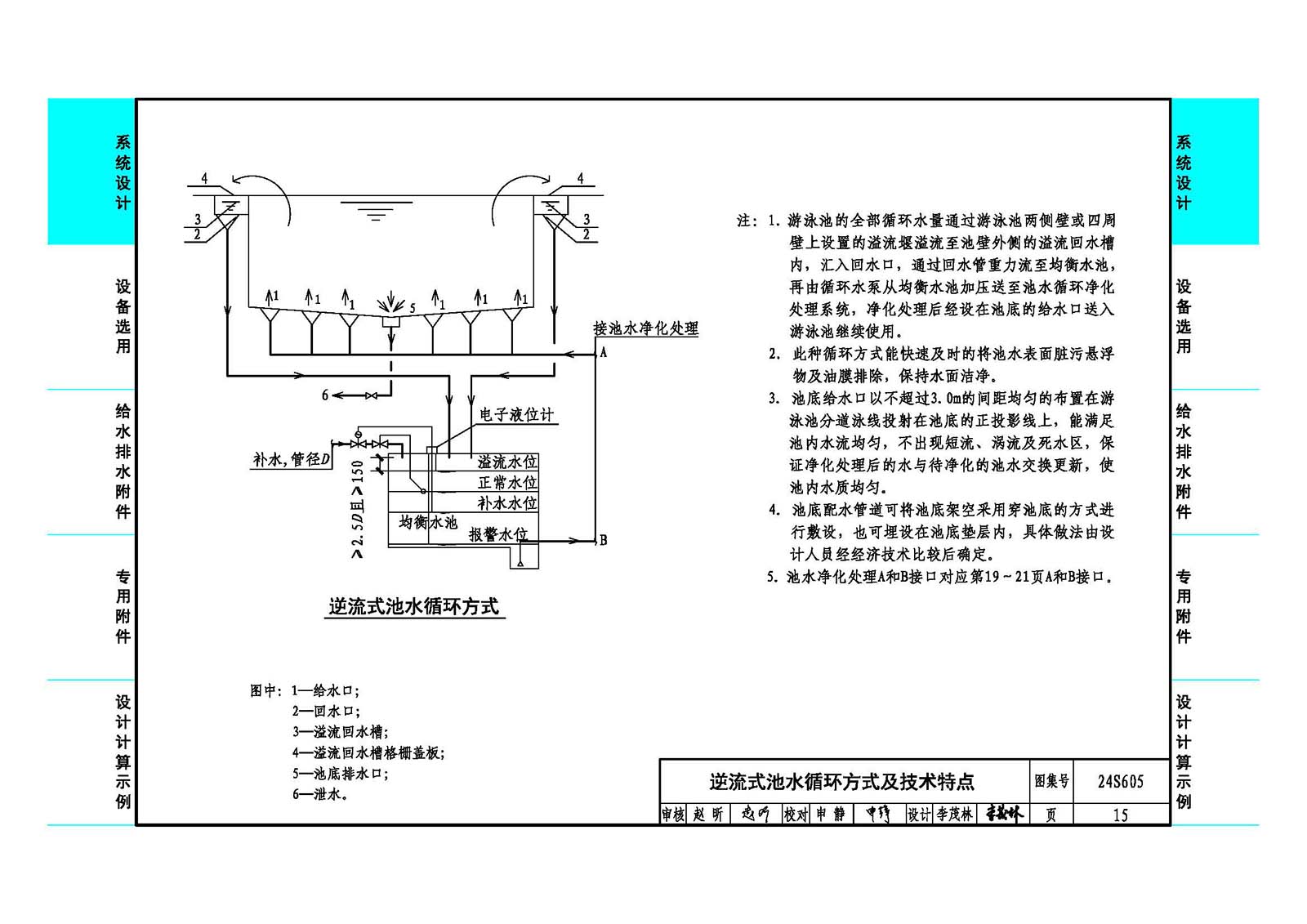

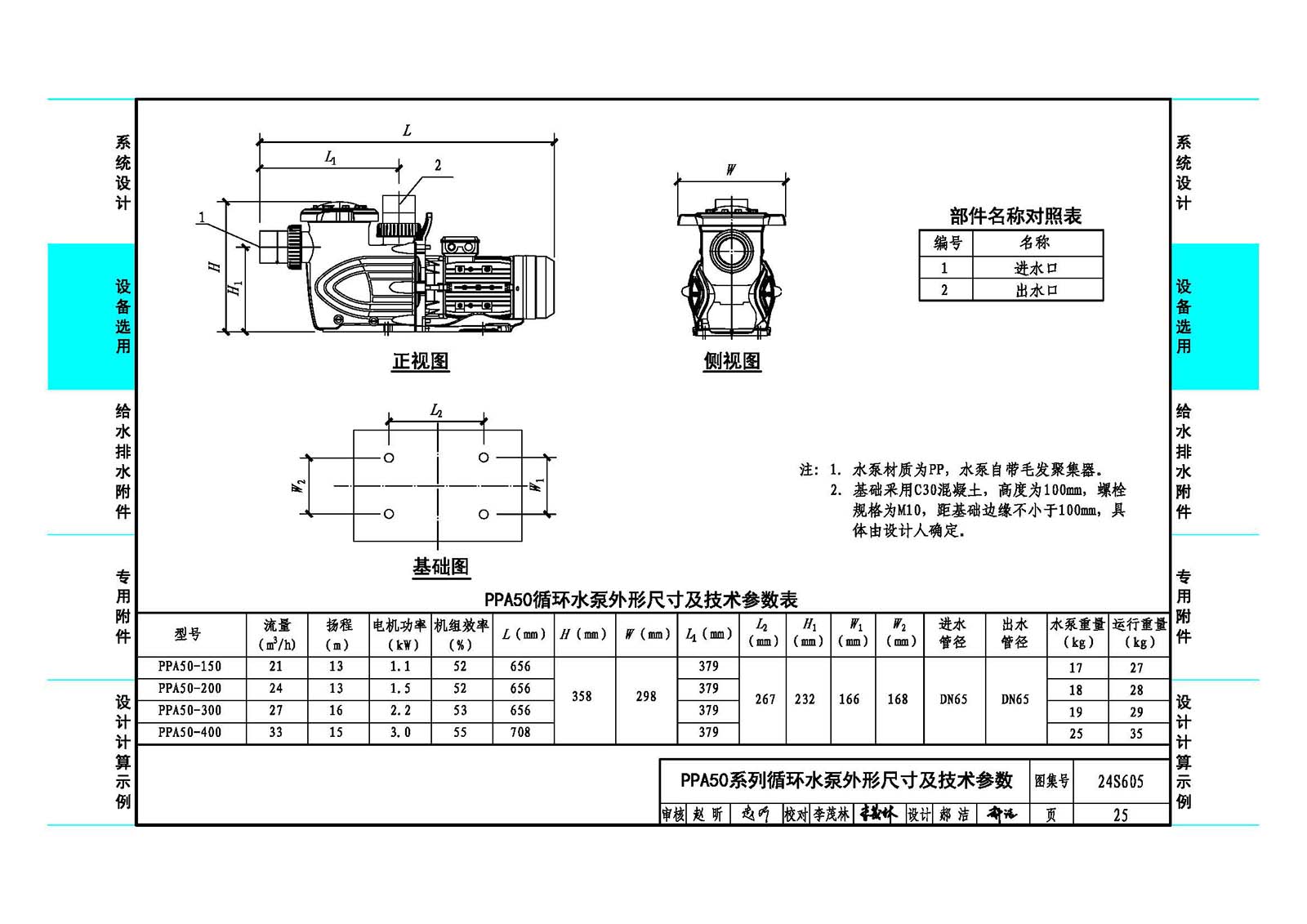

        主要內容包括游泳池給水排水設計、設備選用、給水排水附件、專用附件和設計計算示例。給水排水設計指導內容包括游泳池給水排水設計及設備、設施、附件等選用方法，以及游泳池水循環方式及技術特點、水處理工藝流程等。游泳池設備選用包括毛發聚集器、循環水泵、立（臥）式石英砂過濾器、可再生硅藻土過濾器、負壓過濾機組、壁掛式過濾器、頂（側）出多向閥過濾器、聚酯玻璃纖維過濾器、臭氧發生器及配套氣水混合投加裝置、次氯酸鈉發生器、立（臥）式臭氧反應罐、立（臥）式活性炭吸附罐和多功能熱泵等。游泳池給水排水附件的選用及安裝部分包括池壁給水口、池底給水口、池底回水口、溢水溝組合式格柵蓋板、溢流回水溝回水口、池底防吸底排、池壁吸污接口、池體結構做法等。游泳池專用附件的選用及安裝部分包括水下燈、出發召回線、仰泳轉身標志線、固定錨、泳道線（水線）、扶手、扶梯、出發臺、救生椅等。

        本圖集在10S605《游泳池設計及附件安裝》基礎上進行修編。本次修編變化：對池水凈化工藝流程內容進行了梳理，刪除了太陽能加熱的原理圖，補充了典型池水凈化工藝流程；增加了循環水泵、負壓過濾機組、次氯酸鈉發生器等；細化設備安裝內容。
