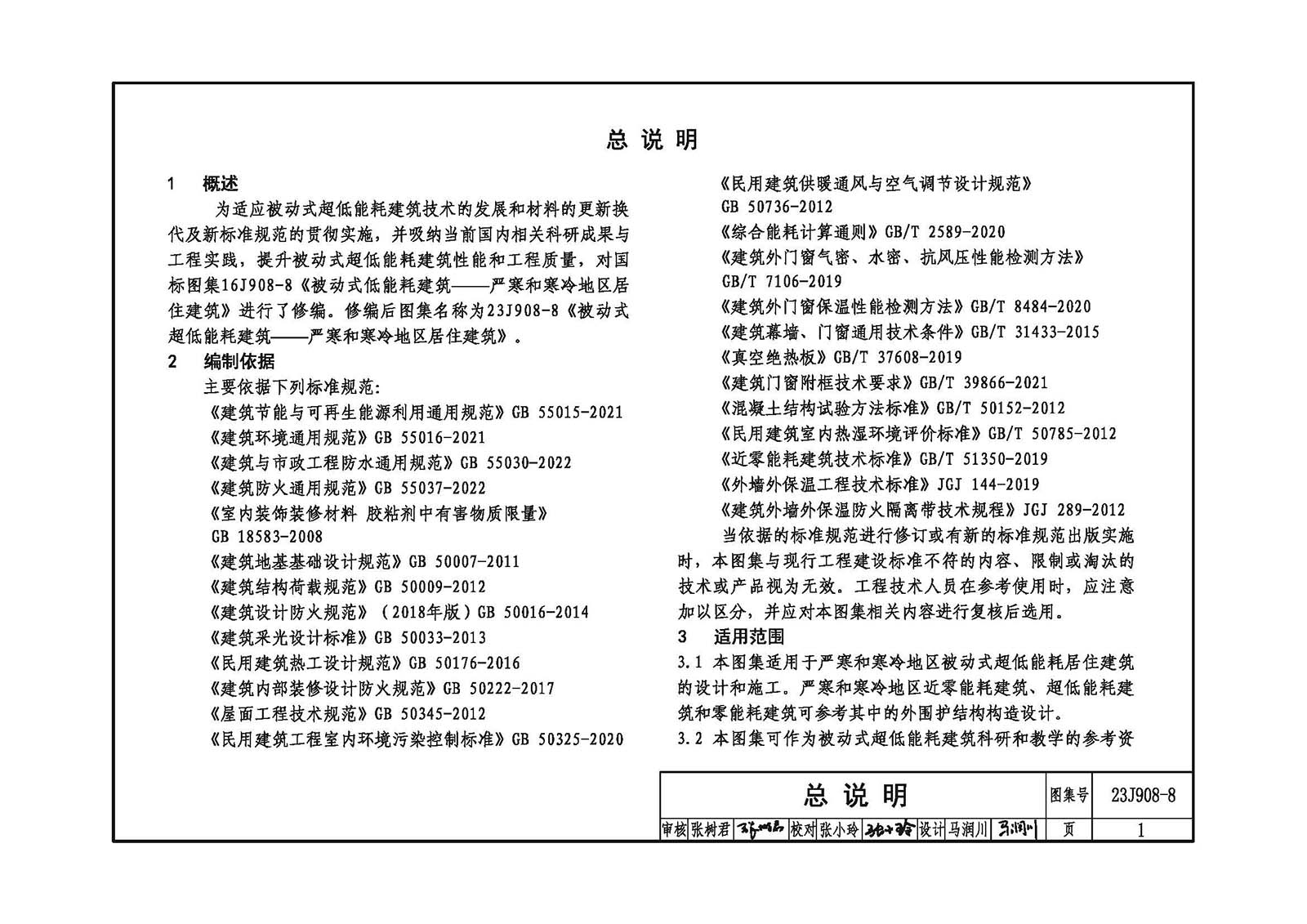

本圖集是在16J908-8《被動式低能耗建筑-嚴寒和寒冷地區居住建筑》的基礎上進行修編的。

       本圖集適用于嚴寒和寒冷地區被動式超低能耗居住建筑的設計和施工。嚴寒和寒冷地區近零能耗建筑、超低能耗建筑和零能耗建筑可參考其中的外圍護結構構造設計。本圖集可作為被動式超低能耗建筑科研和教學的參考資料。

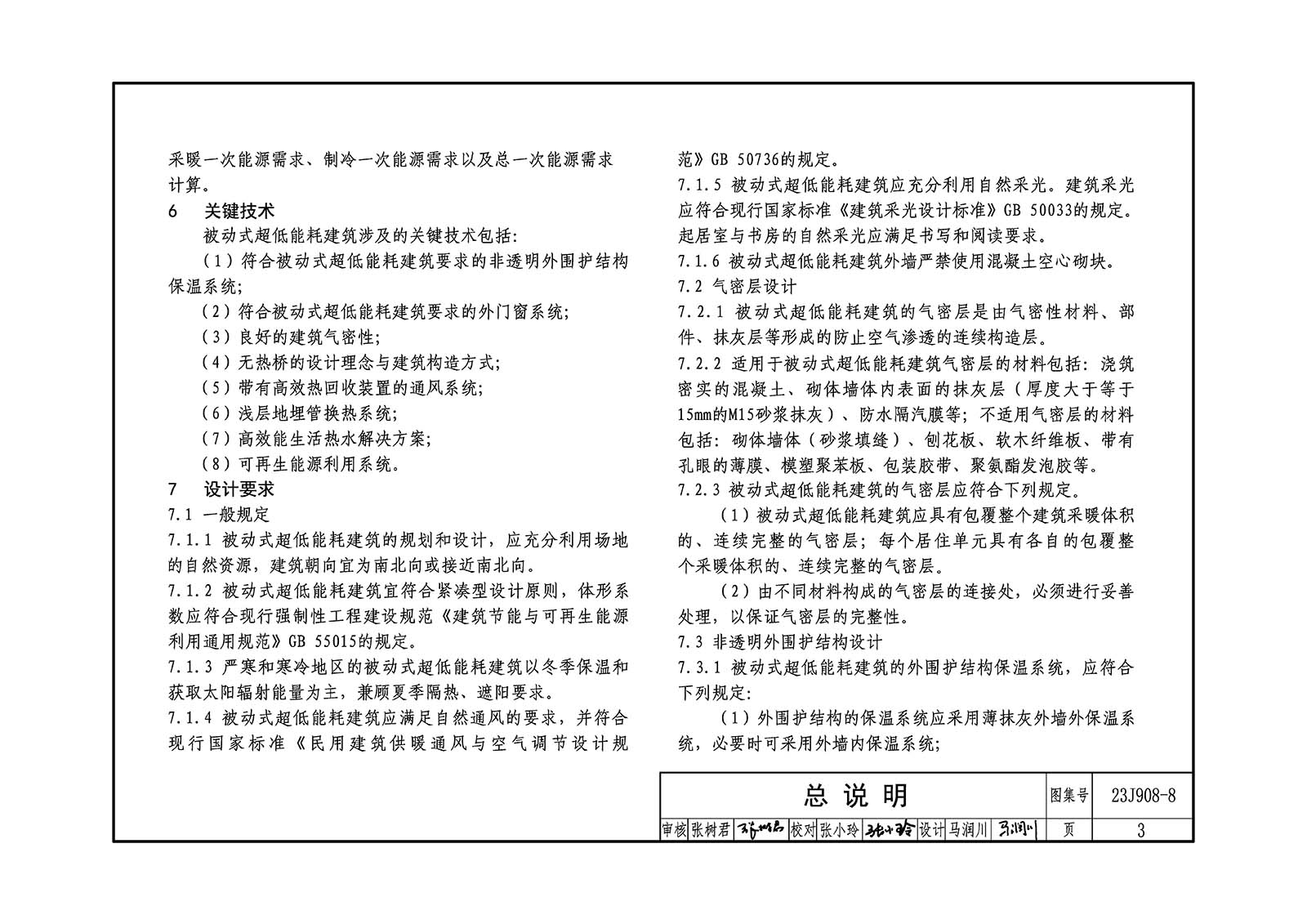

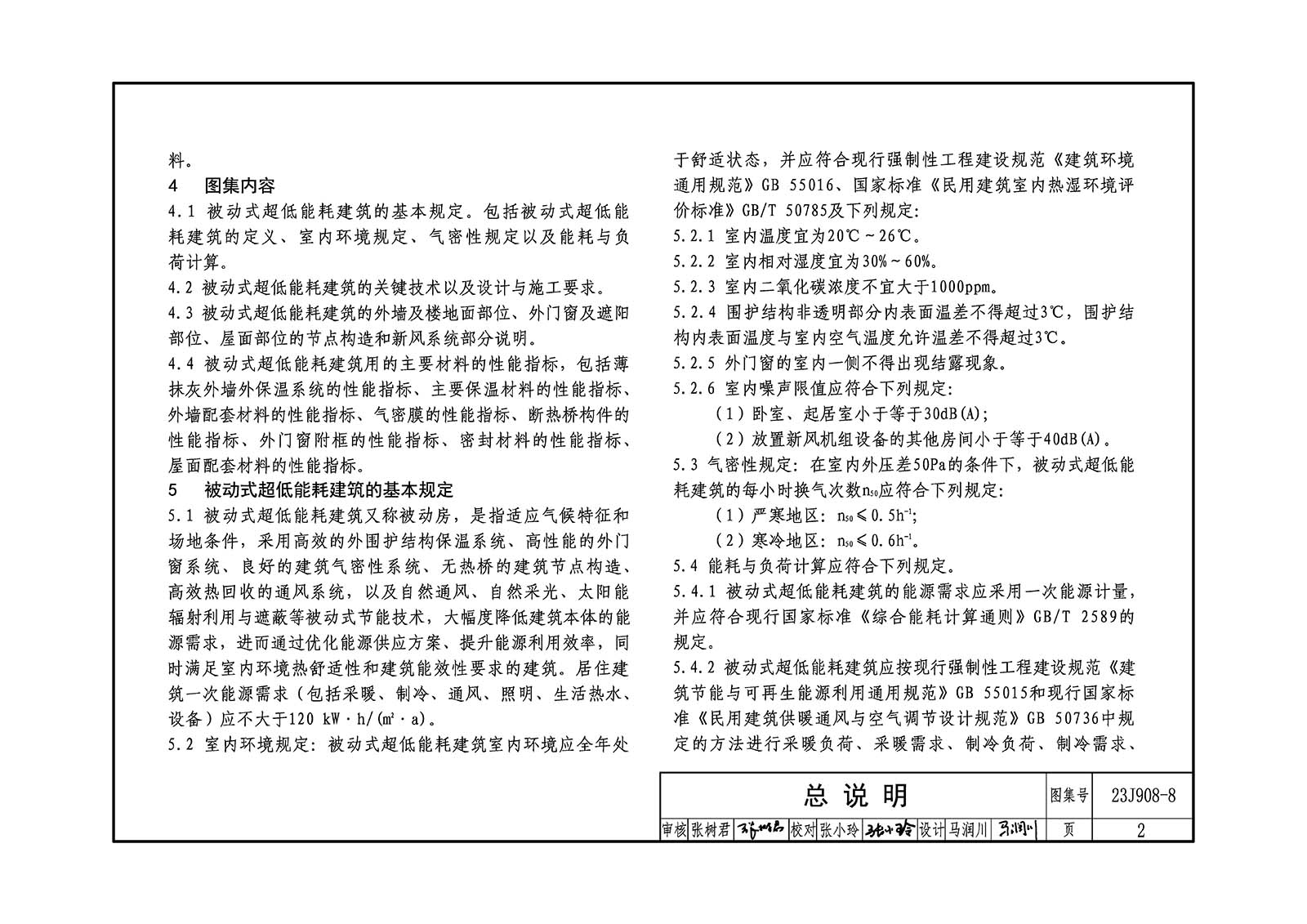

       被動式超低能耗建筑又稱被動房,是指適應氣候特征和場地條件，采用符合被動式超低能耗建筑要求的非透明外圍護結構保溫系統、符合被動式超低能耗建筑要求的外門窗系統、良好的建筑氣密性、無熱橋的設計理念與建筑構造方式、高效熱回收的通風系統，以及自然通風、自然采光、太陽輻射利用與遮蔽等被動式節能技術，大幅度降低建筑本體的能源需求，進而通過優化能源供應方案、提升能源利用效率，同時滿足室內環境熱舒適性和建筑能效性要求的建筑。居住建筑其總一次能源需求(包括采暖、制冷、通風、照明、 生活熱水、設備)應不大于 120kWh(㎡/·a)。

       被動式超低能耗建筑可以取消傳統供暖系統，極大降低采暖能耗和二氧化碳排放，可為“30 60 雙碳”目標做貢獻。

       近年來被動式超低能耗房屋(被動房)得到了迅猛的發展，每年的建造量已經從過去的幾十萬平方米發展到幾百萬平方米，正在向千萬平方米邁進。隨著我國被動房的發展，相關產業蓬勃發展起來。本圖集并吸納當前國內相關科研成果與工程實踐，可為被動式超低能耗建筑的發展起到積極的推動作用。
