本圖集適用于抗震設防烈度為8度及8度以下地區，采用輕質條板隔墻的工業與民用建筑工程。

        圖集包括8種類型輕質條板隔墻：1.混凝土輕質條板內隔墻；2.水泥條板內隔墻；3.石膏空心條板內隔墻；4.發泡陶瓷輕質條板及其復合條板內隔墻；5.聚苯顆粒水泥條板及其復合條板內隔墻；6.紙蜂窩復合條板內隔墻；7.鋁蜂窩復合條板內隔墻；8.密肋玻纖水泥保溫復合條板內隔墻。

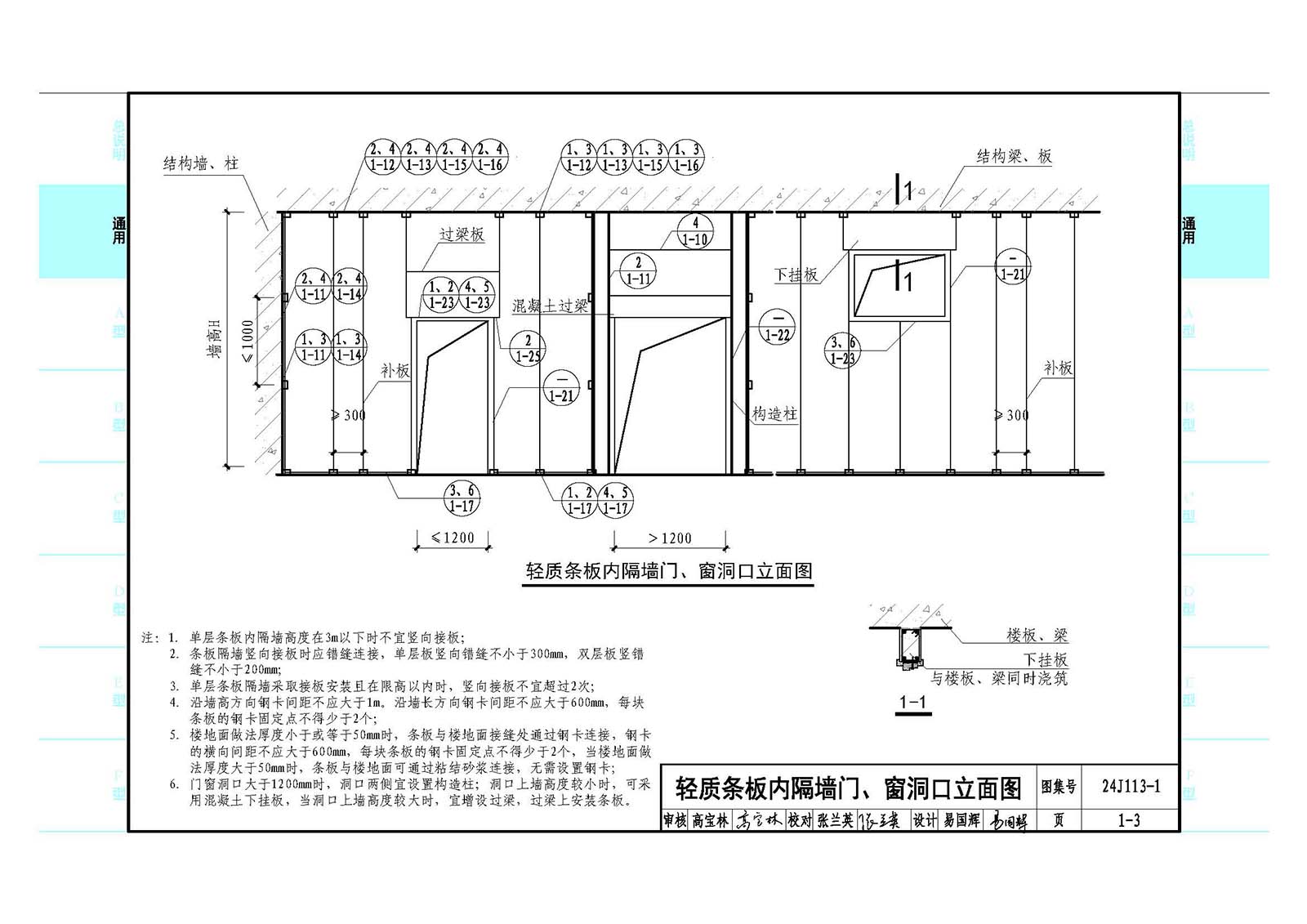

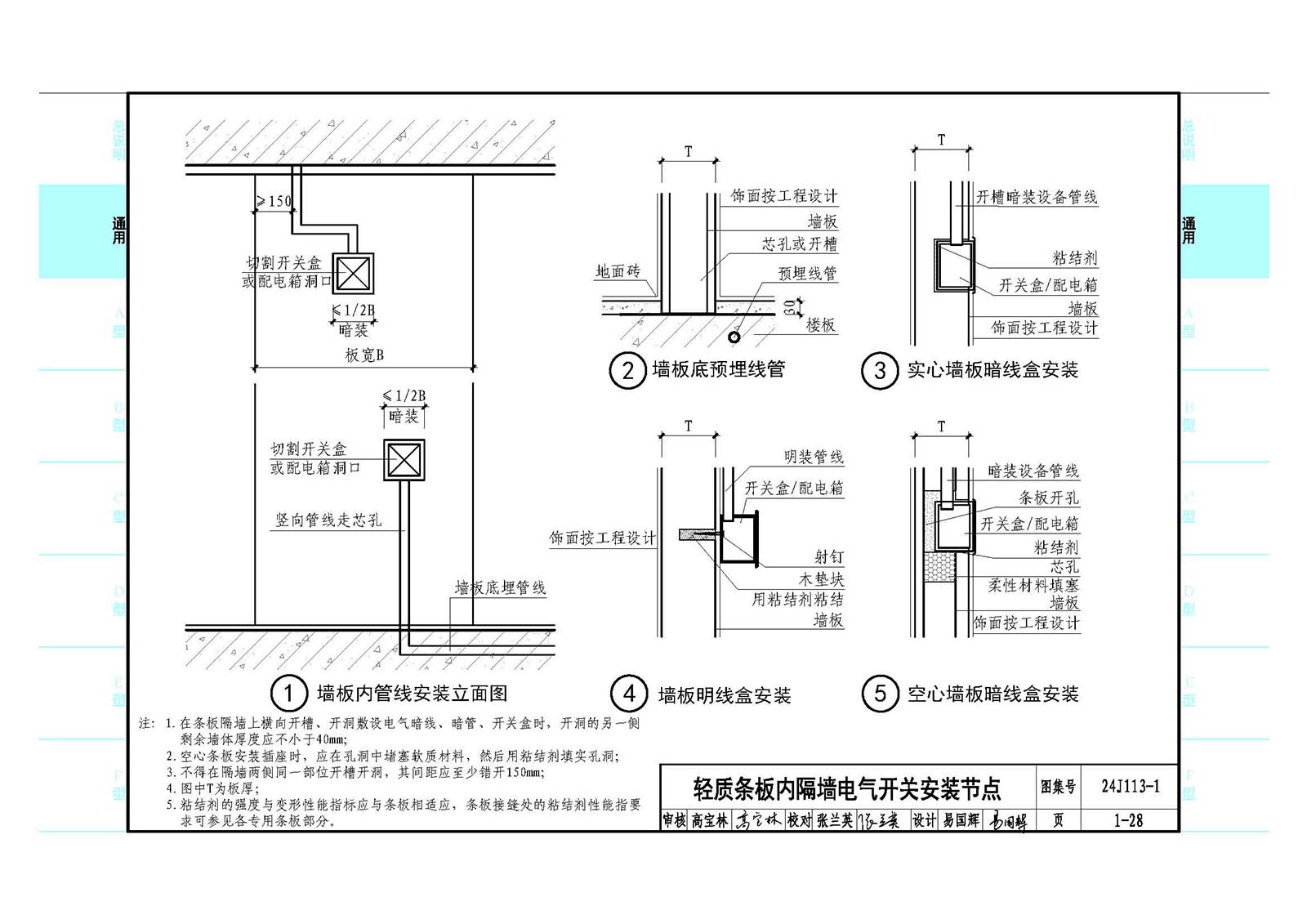

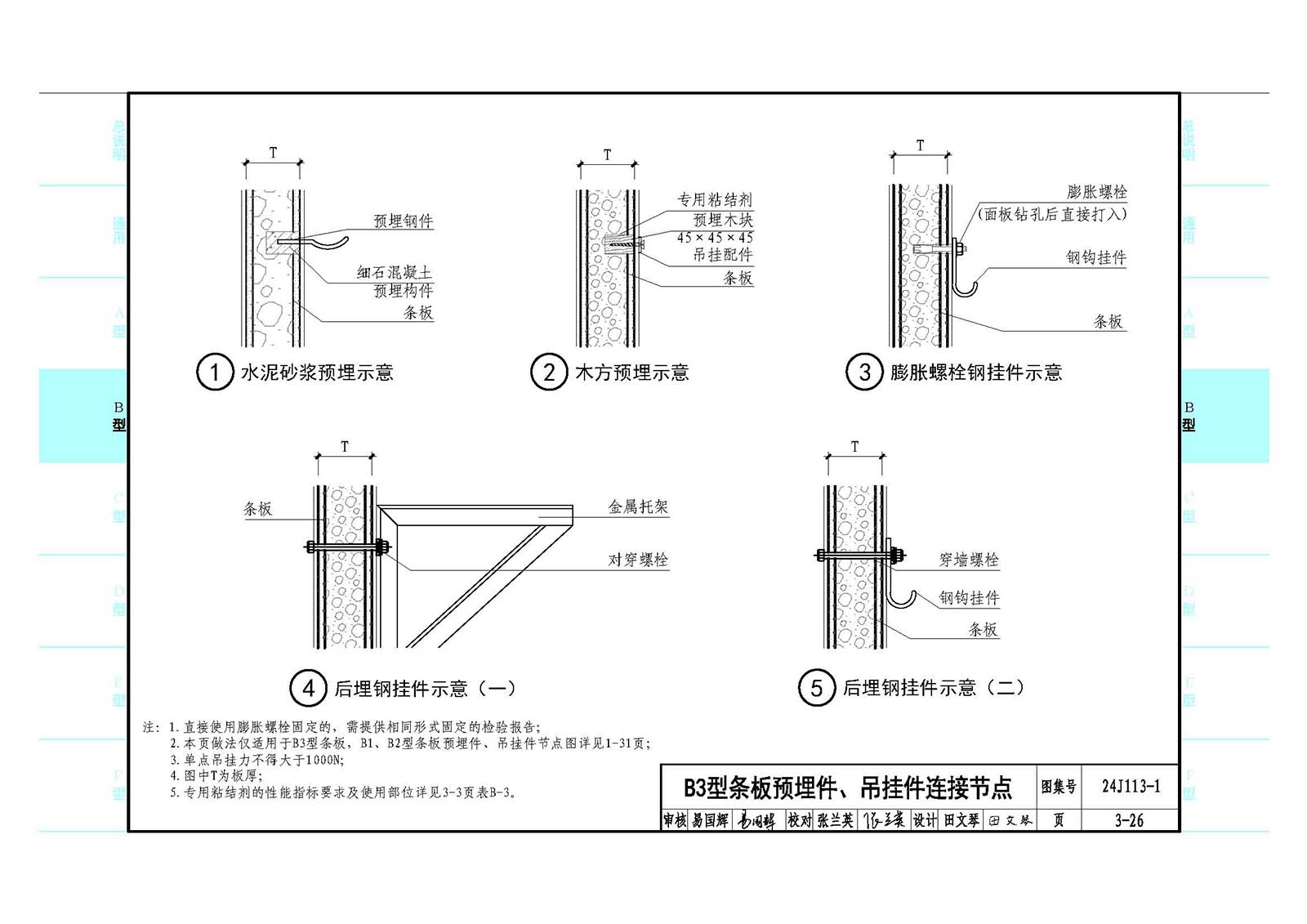

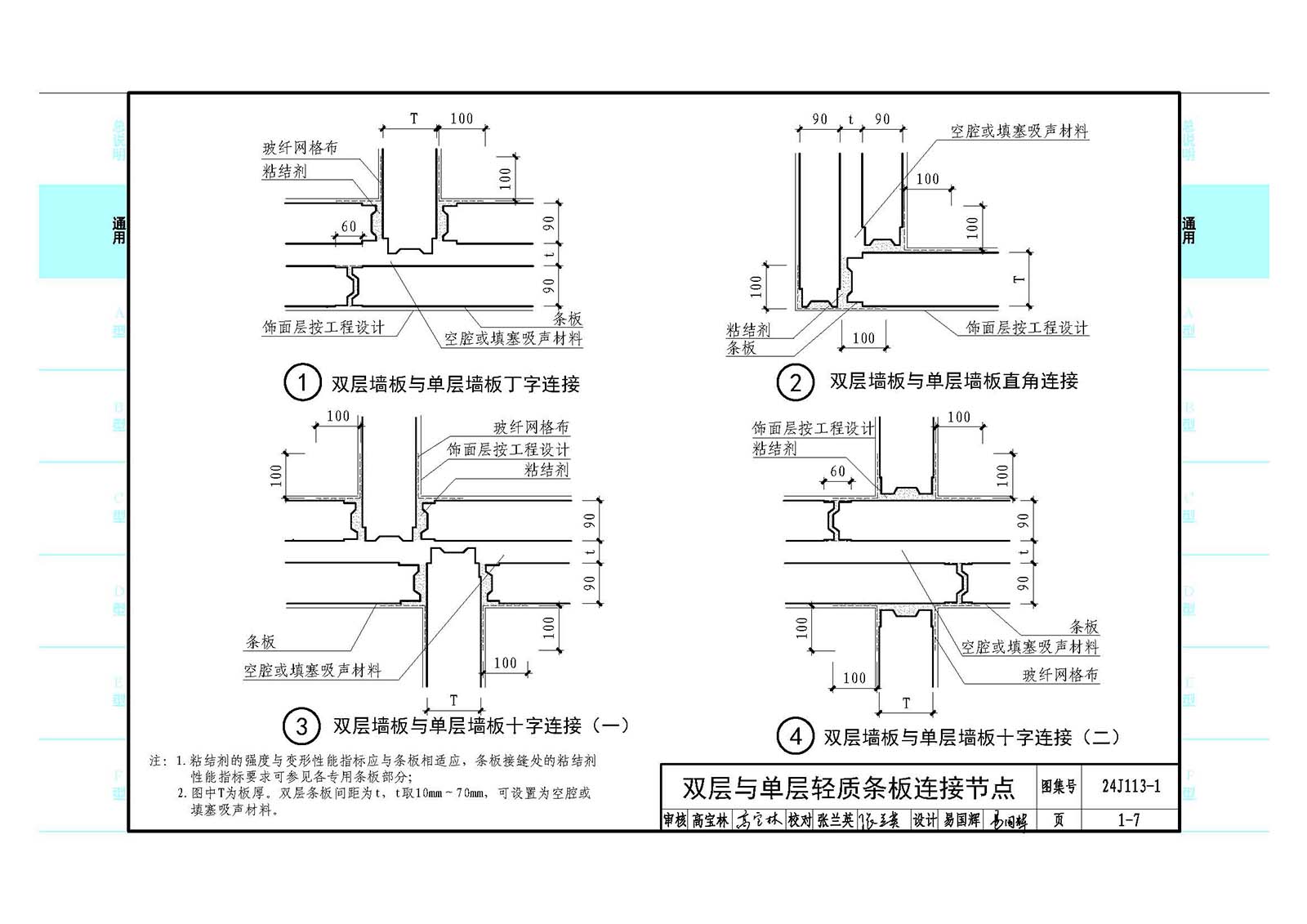

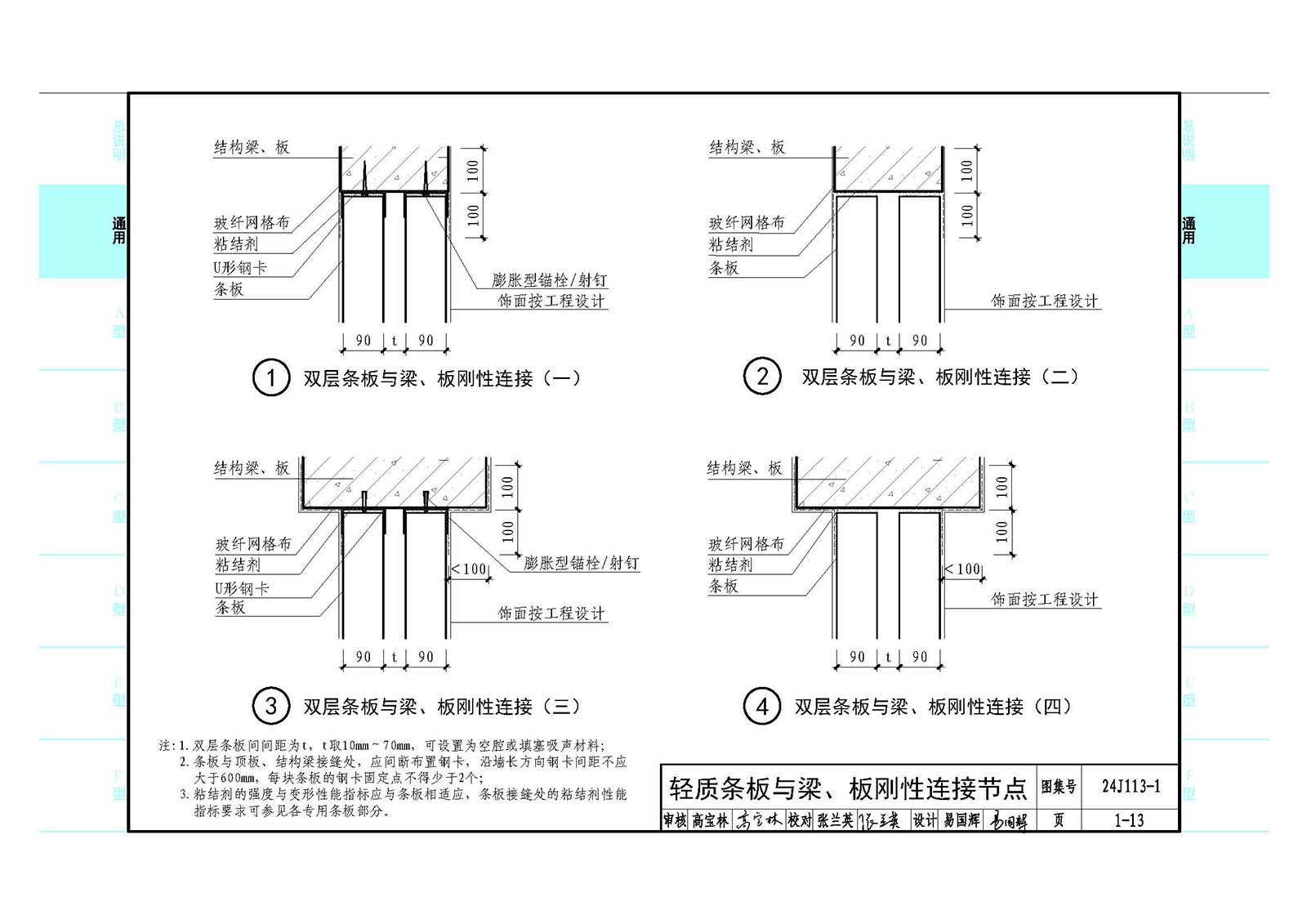

        圖集內容包括通用部分和專用部分。其中，通用部分包括輕質條板隔墻的平面、立面、剖面示意、詳圖索引、連接件及預埋件、通用連接節點、門窗、設備、水電管線的安裝示意。專用部分包括輕質條板隔墻的平面、立面、剖面示意、詳圖索引、連接件及預埋件、專用連接節點、主要技術指標、板與板、板與主體結構連接節點和門窗、設備、水電管線的安裝節點做法。
