本圖集為為建筑產業現代化國家建筑標準設計專項編制項目。本圖集以廣東省某項目為藍本編制，示例裝配式混凝土結構住宅標準化設計。指導設計人員系統地了解、掌握裝配式住宅建立標準部品部件庫的方法、技術策劃、設計方法和圖面表達。本圖集主要編制了部品部件庫、技術策劃、建筑方案示例、建筑施工圖示例、結構施工圖示例和構件詳圖示例六大部分內容。

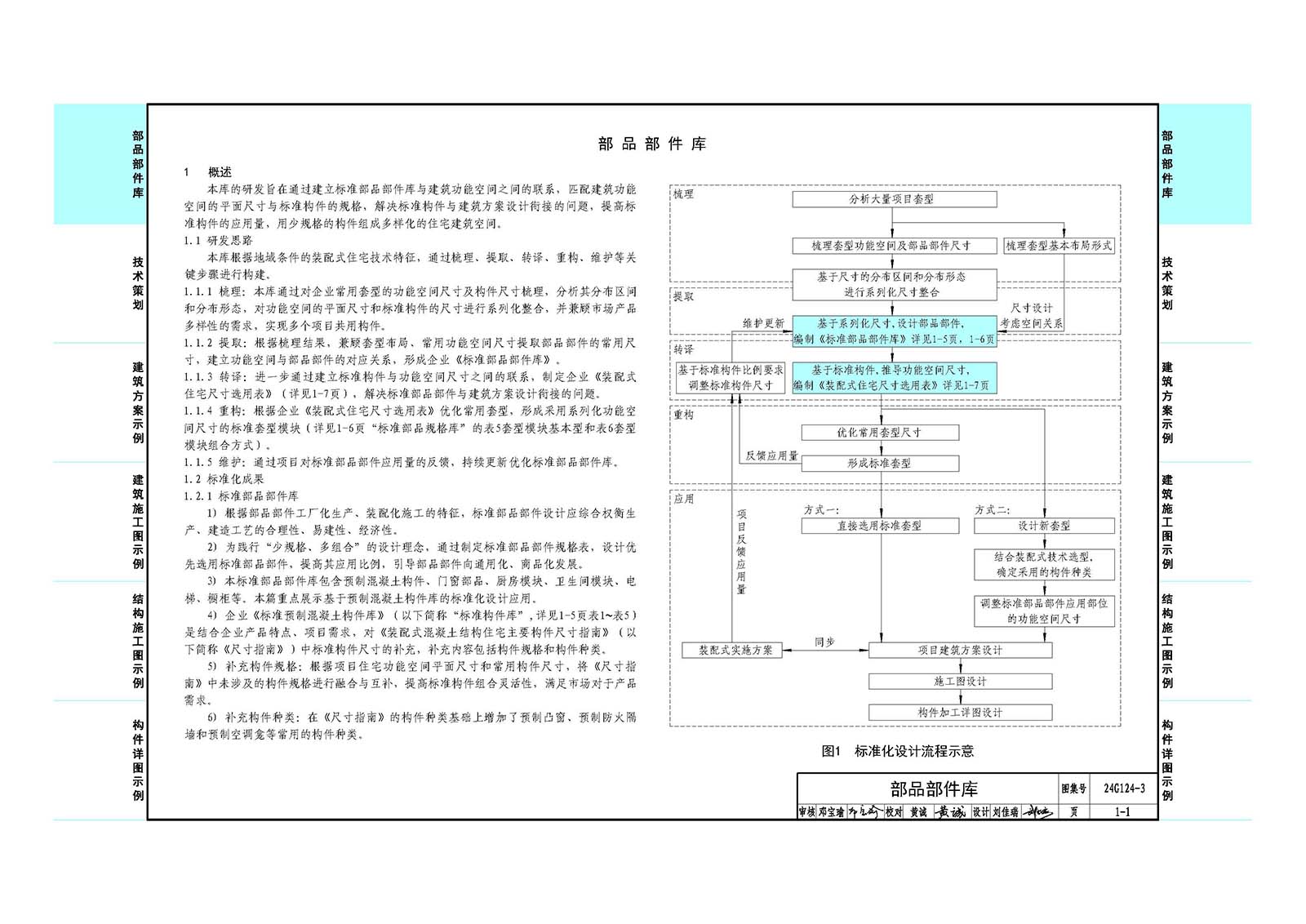

部品部件庫提出了基于部品部件的裝配式混凝土結構住宅設計理論及方法，形成典型地區常用標準部品部件庫，建立地區通用化標準部品部件體系，從而改善目前裝配式市場中訂單式生產導致構件成本居高不下的狀況，推廣標準化構件，為國內裝配式混凝土住宅的標準化設計提供理論和技術參考。

技術策劃從設計條件、技術工藝、標準化設計、協調設計、注意事項等多方面提出了前置策劃工作的技術管理要點，指導裝配式項目各參建單位進行前置設計、協同工作和精細化管控。

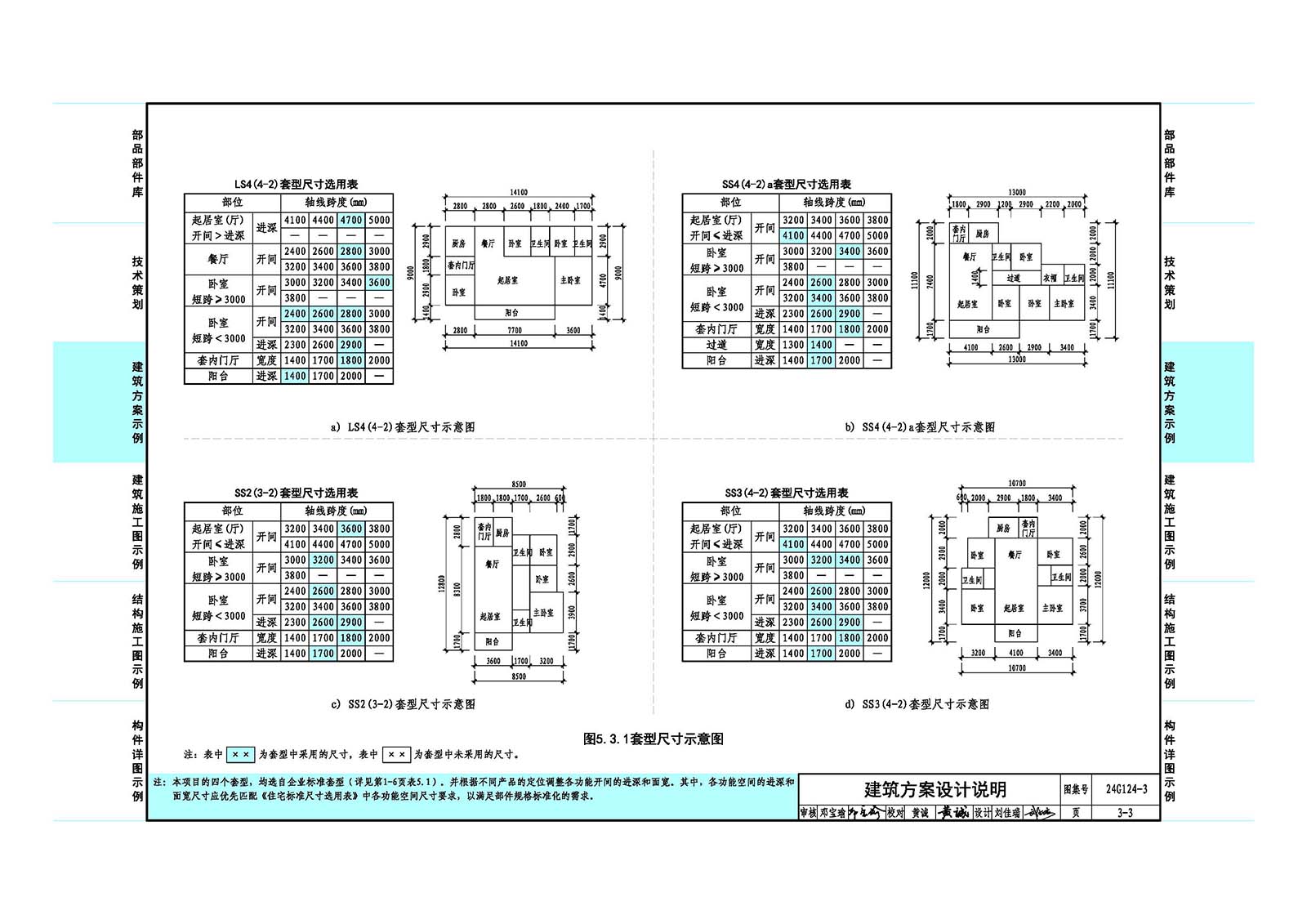

建筑方案示例展示采用企業標準構件庫完成裝配式混凝土結構住宅方案的全過程。方案設計充分發揮標準構件庫設計優勢，通過控制功能空間尺寸，提高標準構件應用量，形成具有實際指導意義的裝配式混凝土結構住宅的建筑方案設計。

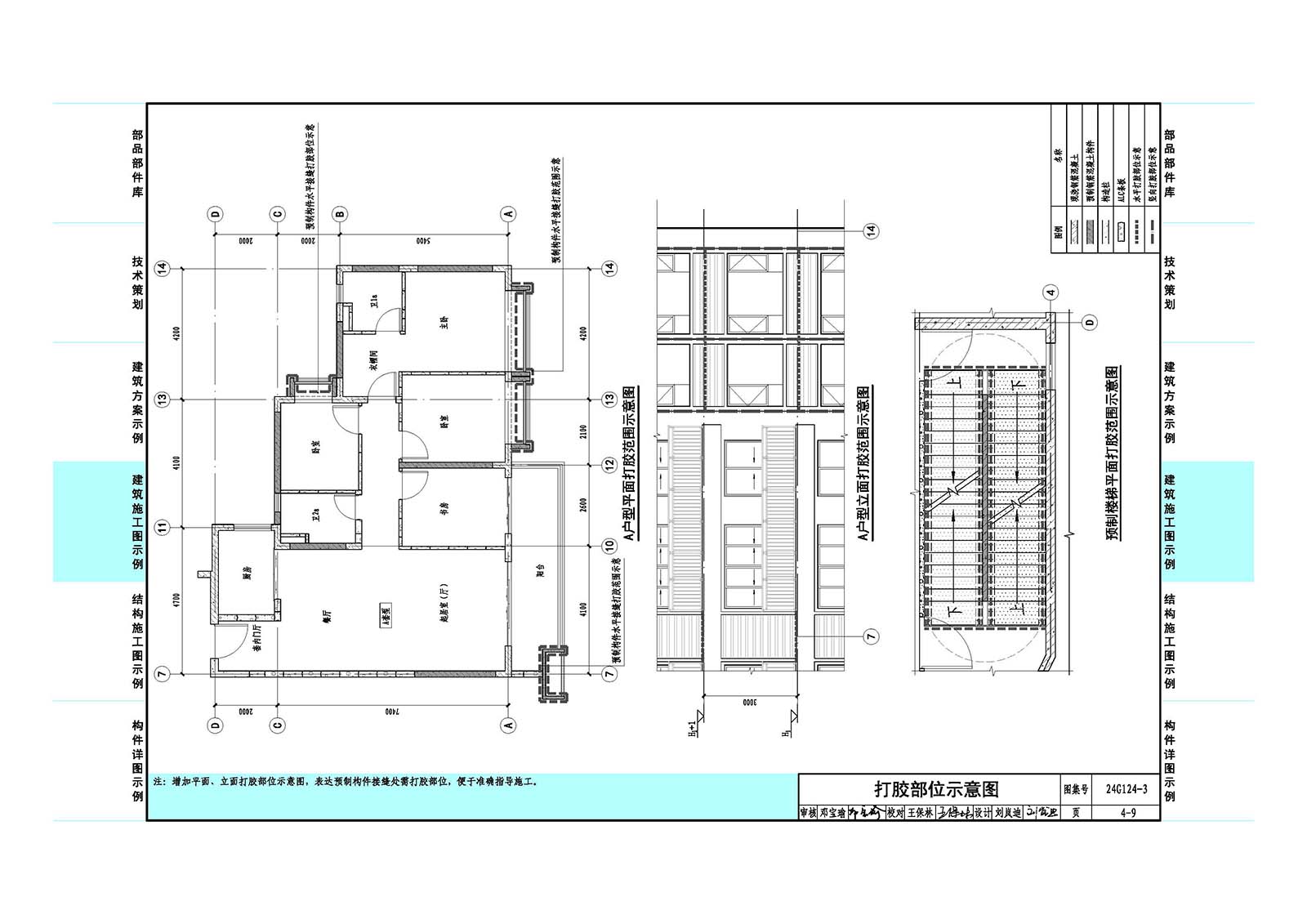

建筑施工圖示例重點從裝配式建筑設計專篇、平立剖面圖、套型平面詳圖、設備點位綜合詳圖、打膠示意圖、大樣圖等方面，示例施工圖設計內容。

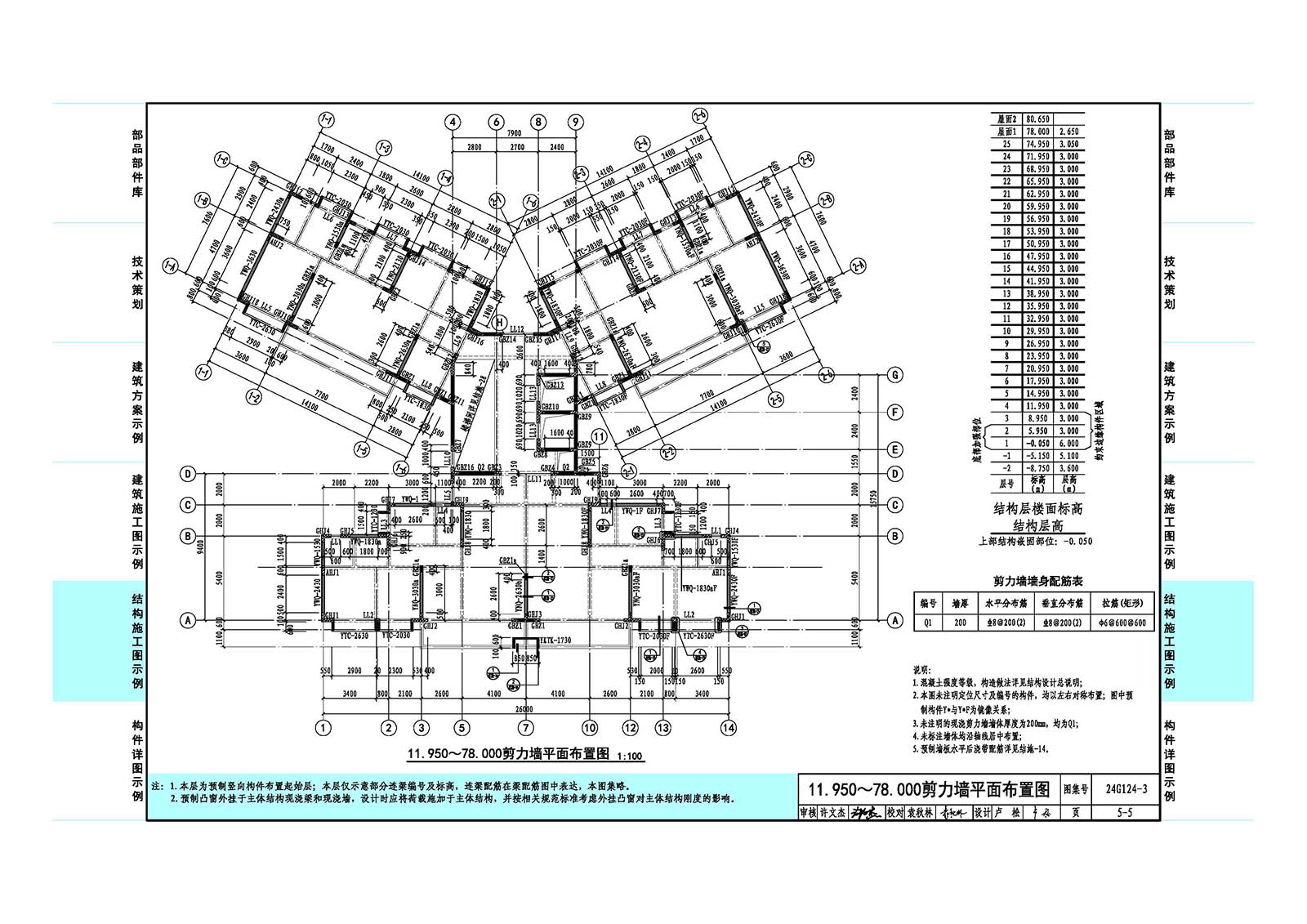

結構施工圖示例重點從裝配式結構設計專篇、墻柱平面及配筋圖、板配筋平面圖、預制構件連接節點詳圖等方面，示例施工圖設計內容。

構件詳圖示例基于設計單位視角，重點對典型預制構件尺寸及配筋、預留預埋、模板固定預埋及防漏漿等提出設計要求，構件生產單位（或深化設計單位）后續應考慮生產工藝、工裝、脫模運輸和安裝等因素，完成構件加工詳圖設計。

       示例介紹了企業標準部品部件庫的設計方法；編制了典型的裝配式技術選型策劃；形成了基于標準構件庫的裝配式住宅設計方法；充分體現采用裝配式混凝土結構建造的住宅的設計思路及標準化落地；繪制了預制構件詳圖設計示例，有助于提高設計與生產的協同。對于裝配式混凝土住宅在策劃、設計、生產、施工的提效降本有著積極的作用，有利于促進實現區域性的技術和構件標準化，建立部品標準化技術體系，節約材料用量、降低生產過程中的次生浪費與污染，具有良好的經濟、社會和環境效益。
