24J306：窗井、設備吊裝口、排水溝、集水坑
- 圖集編號
- 24J306
- 圖集名稱
- 窗井、設備吊裝口、排水溝、集水坑
- 定價
- 61.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 啟迪設計集團股份有限公司
內容簡介
本圖集適用于新建、改建和擴建的一般民用建筑和部分工業建筑、場地、道路等工程，供設計、施工、監理等單位使用，可供相關部件的生產廠家參考。
本圖集內容包括建筑工程中常用的窗井、設備吊裝口、排水溝、集水坑等節點做法，均按其功能和形式分類，并提供節點大樣，以方便選用。

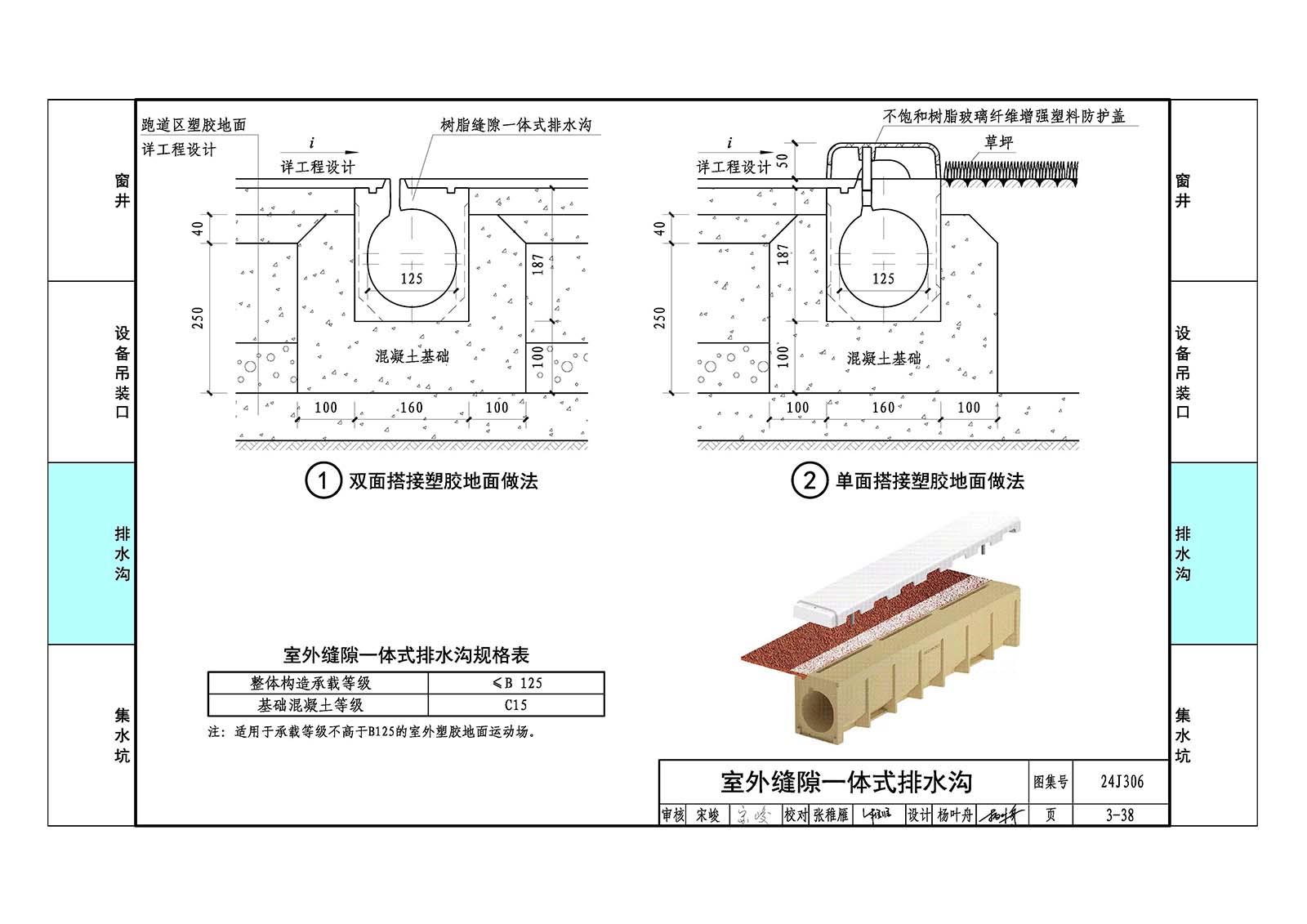

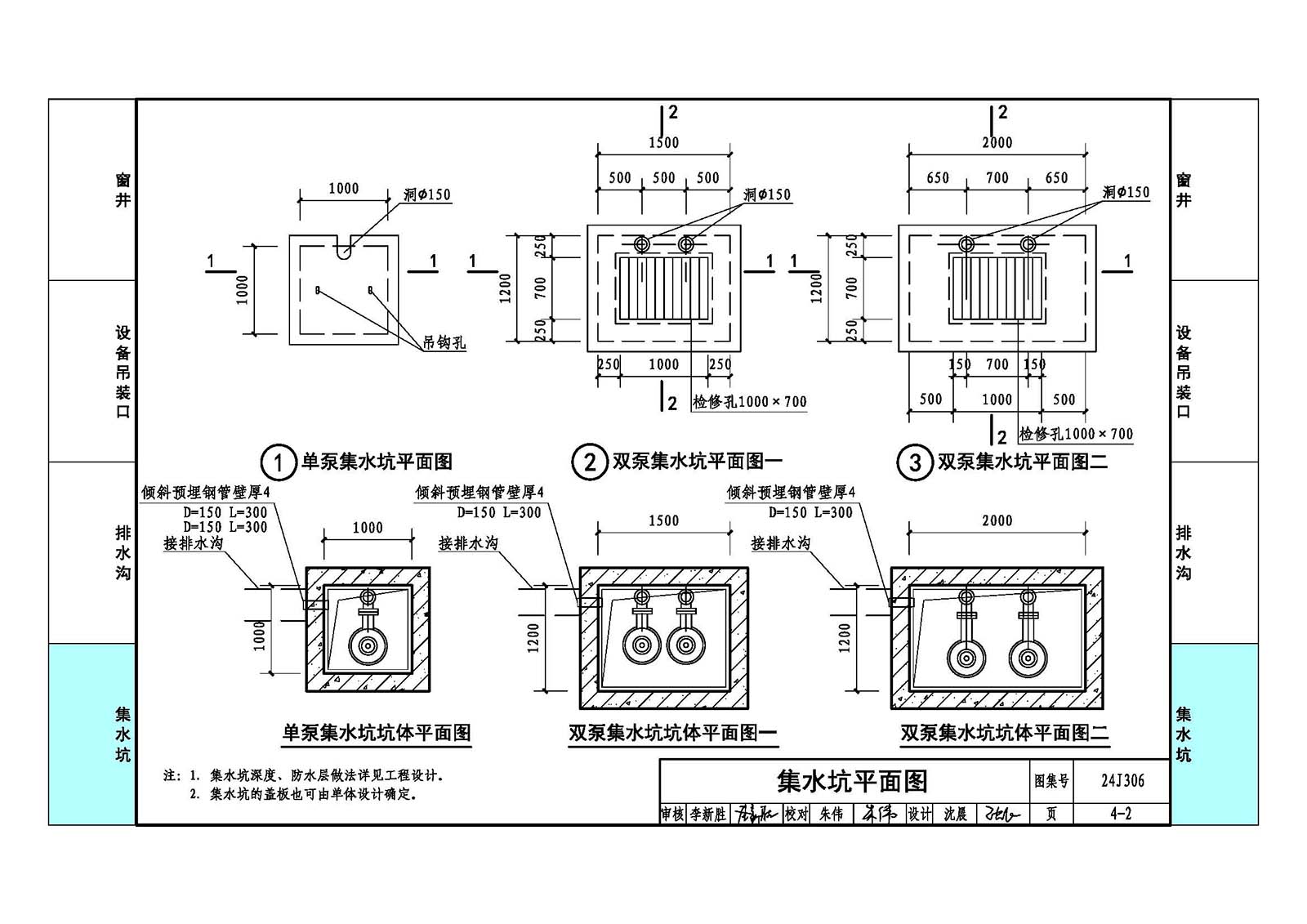

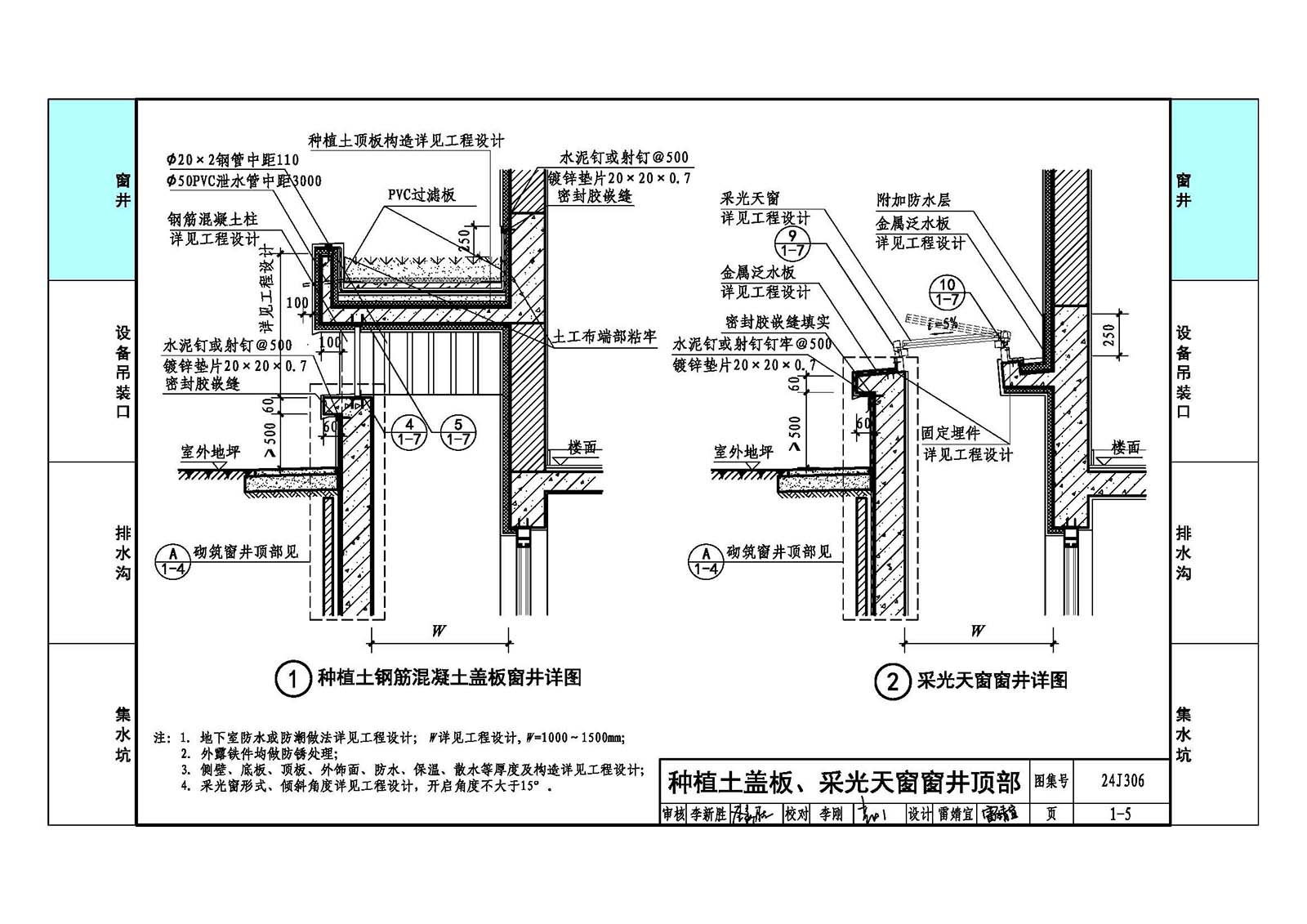

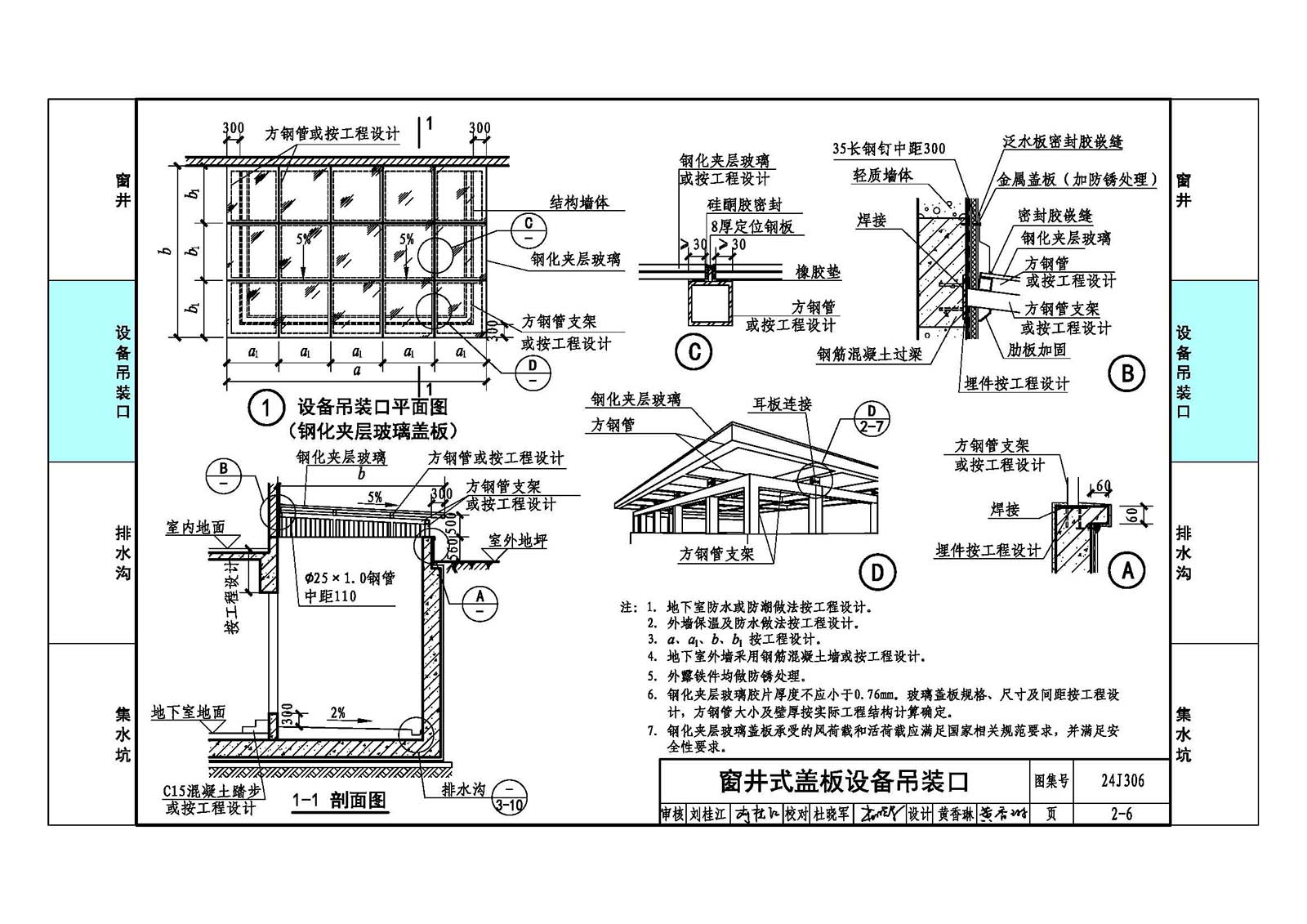

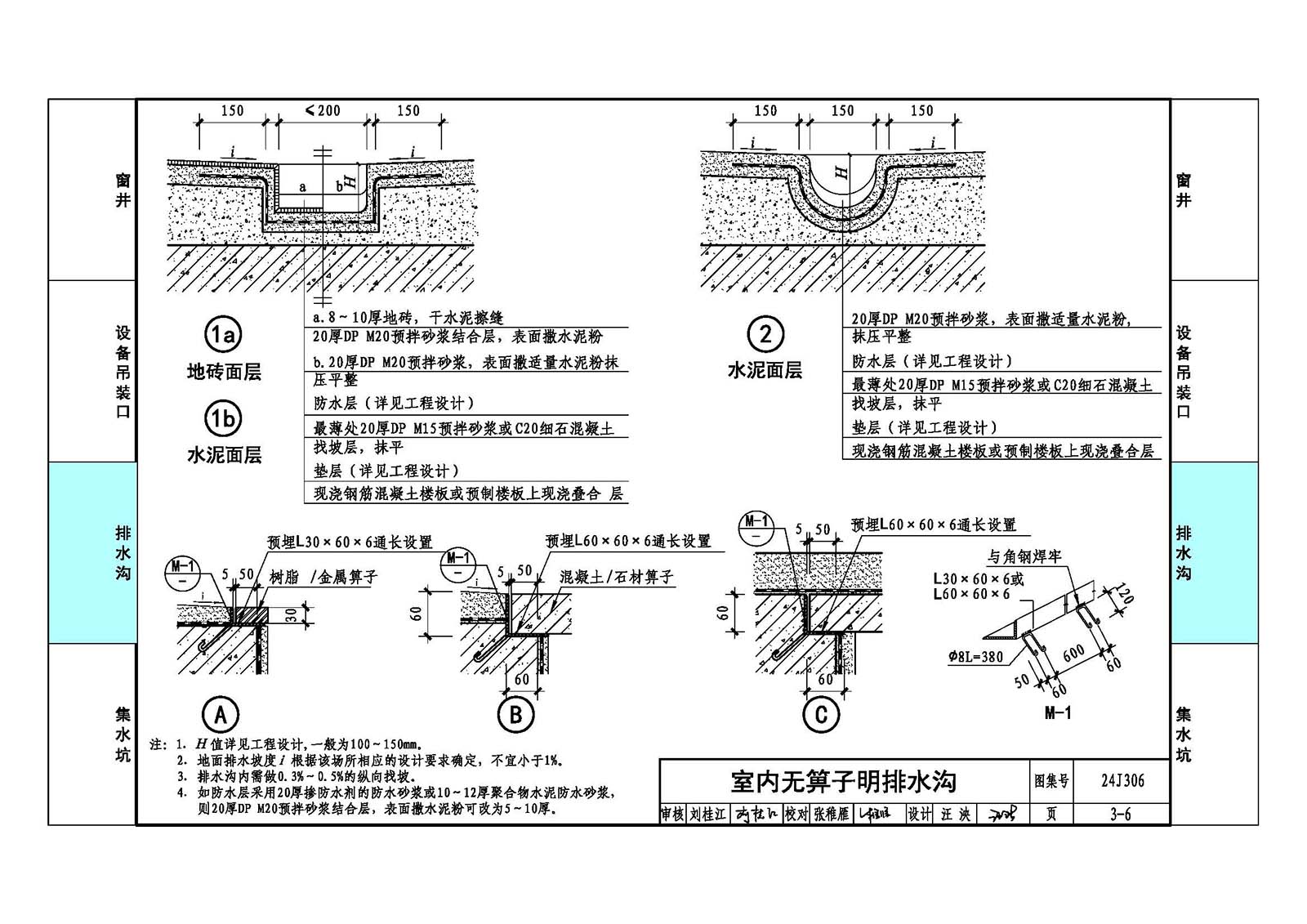

窗井頂部和底部均有多種不同材料的常用做法；排水溝分為室內和室外排水溝，圖集中給出各種排水溝的構造做法和蓋板的規格和做法，滿足不同的荷載和使用的要求；同時介紹成品排水溝及相關構造節點供選用和參考；提供常用的室內、室外設備吊裝口及集水坑的構造做法。
備注
替代07J306
