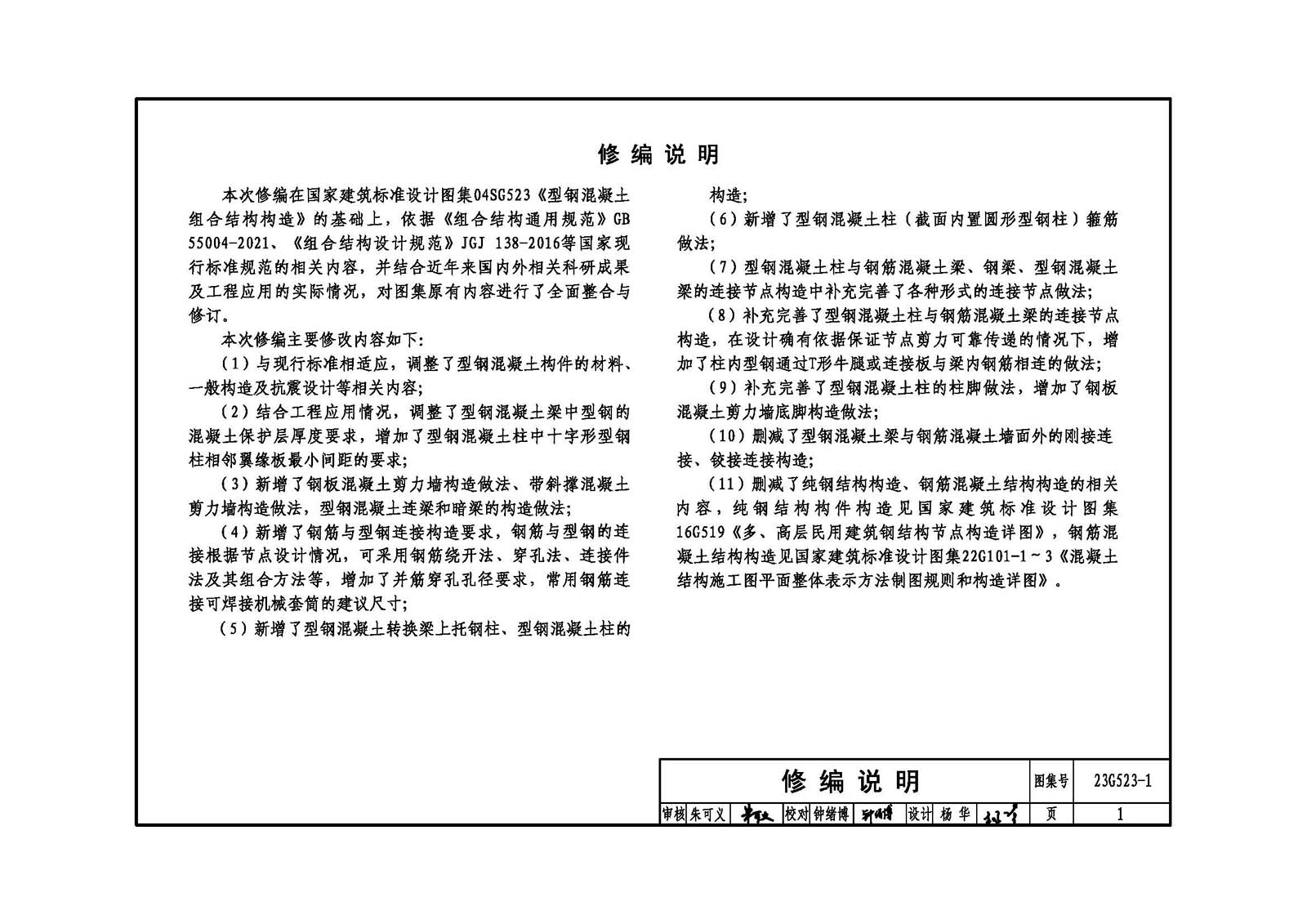

本圖集是對04SG523《型鋼混凝土組合結構構造》的修編。本次修編依據《組合結構通用規范》GB 55004-2021、《組合結構設計規范》JGJ 138-2016等國家現行標準規范的相關內容，并結合近年來國內外相關科研成果及工程應用的實際情況，對圖集原有內容進行了全面的整合與修訂。主要修編內容包括：調整了材料、保護層厚度要求等；增加了鋼板混凝土剪力墻和帶斜撐混凝土剪力墻構造、型鋼混凝土連梁和暗梁構造、鋼筋與型鋼連接構造、型鋼混凝土轉換梁上托柱構造等內容；補充完善了型鋼混凝土柱與鋼筋混凝土梁的連接節點構造、型鋼混凝土柱的柱腳構造等內容。

       本圖集適用于抗震設防烈度為6度～9度地區的多、高層建筑和一般構筑物的型鋼混凝土構件及其連接節點的設計與施工。型鋼混凝土構件可用于全部采用型鋼混凝土構件的組合結構，也可用于部分采用型鋼混凝土構件的混合結構和鋼筋混凝土結構。

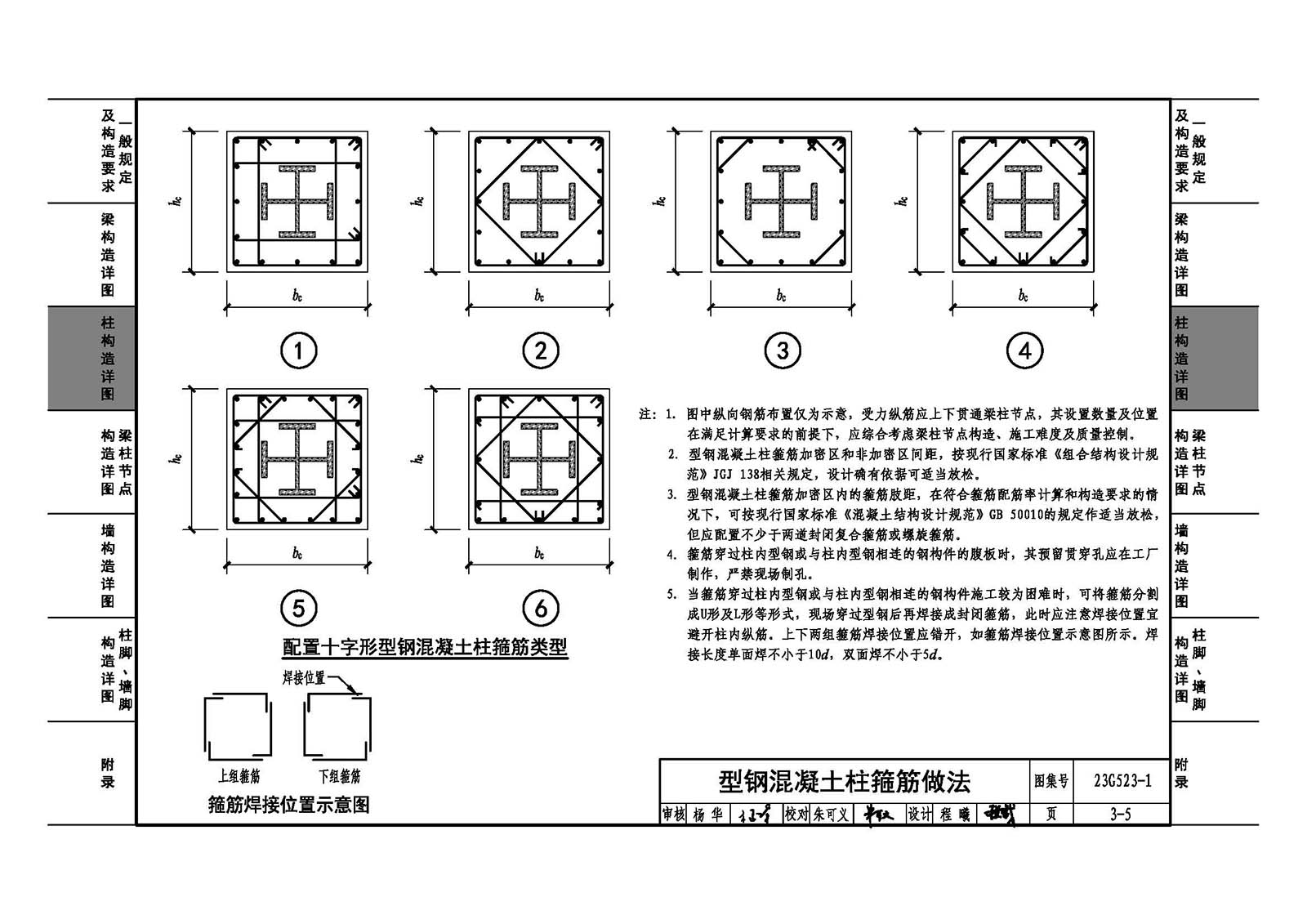

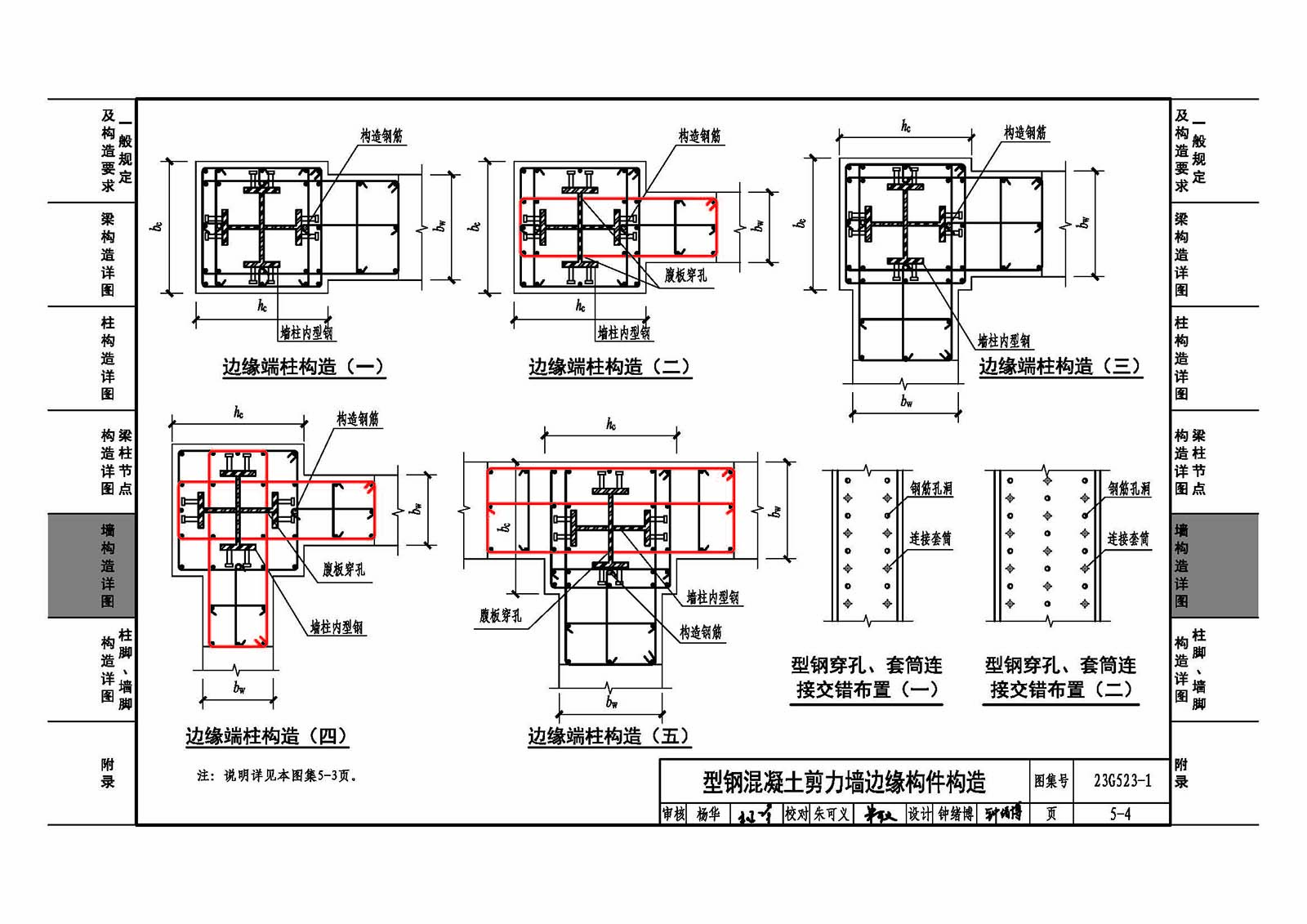

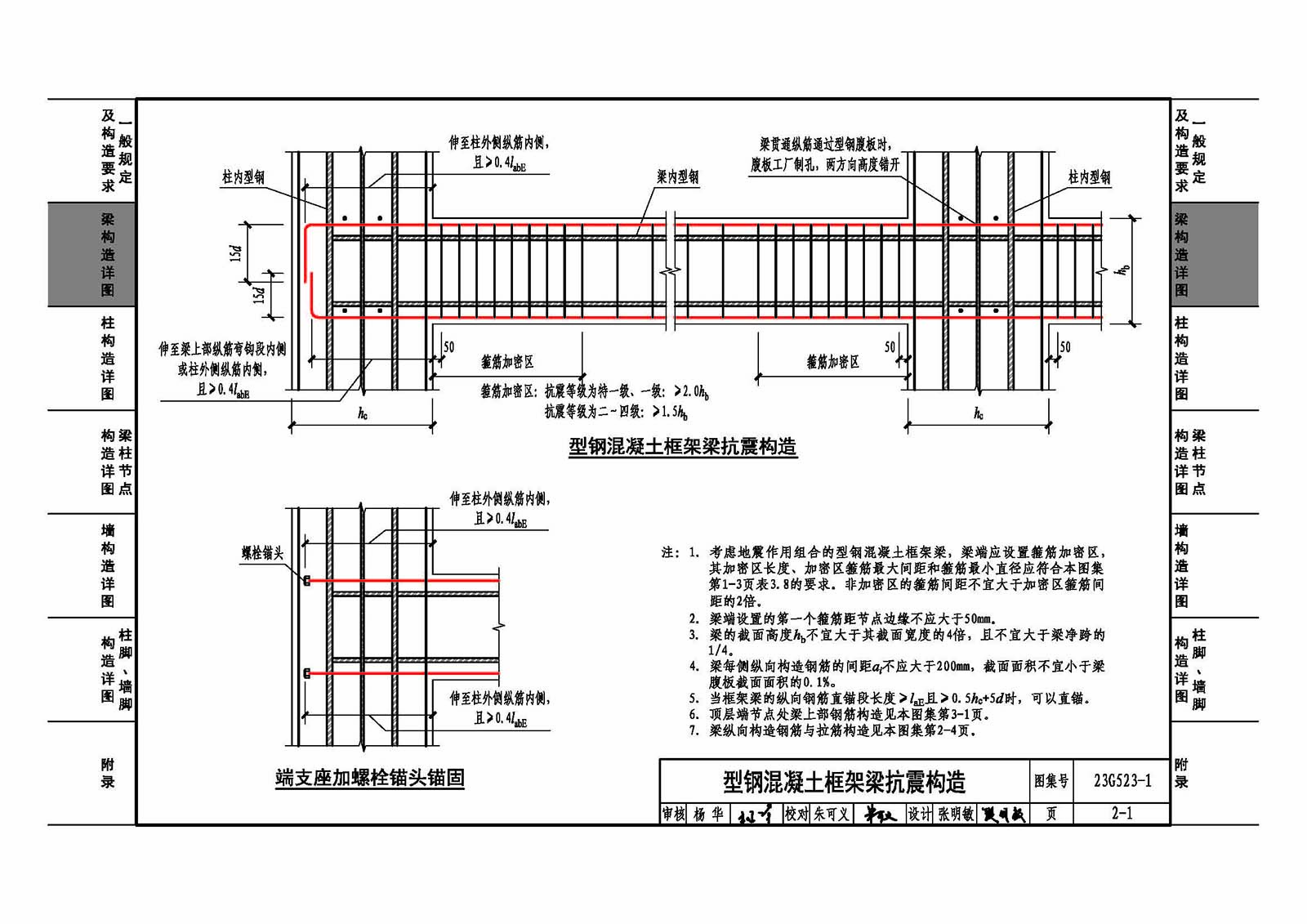

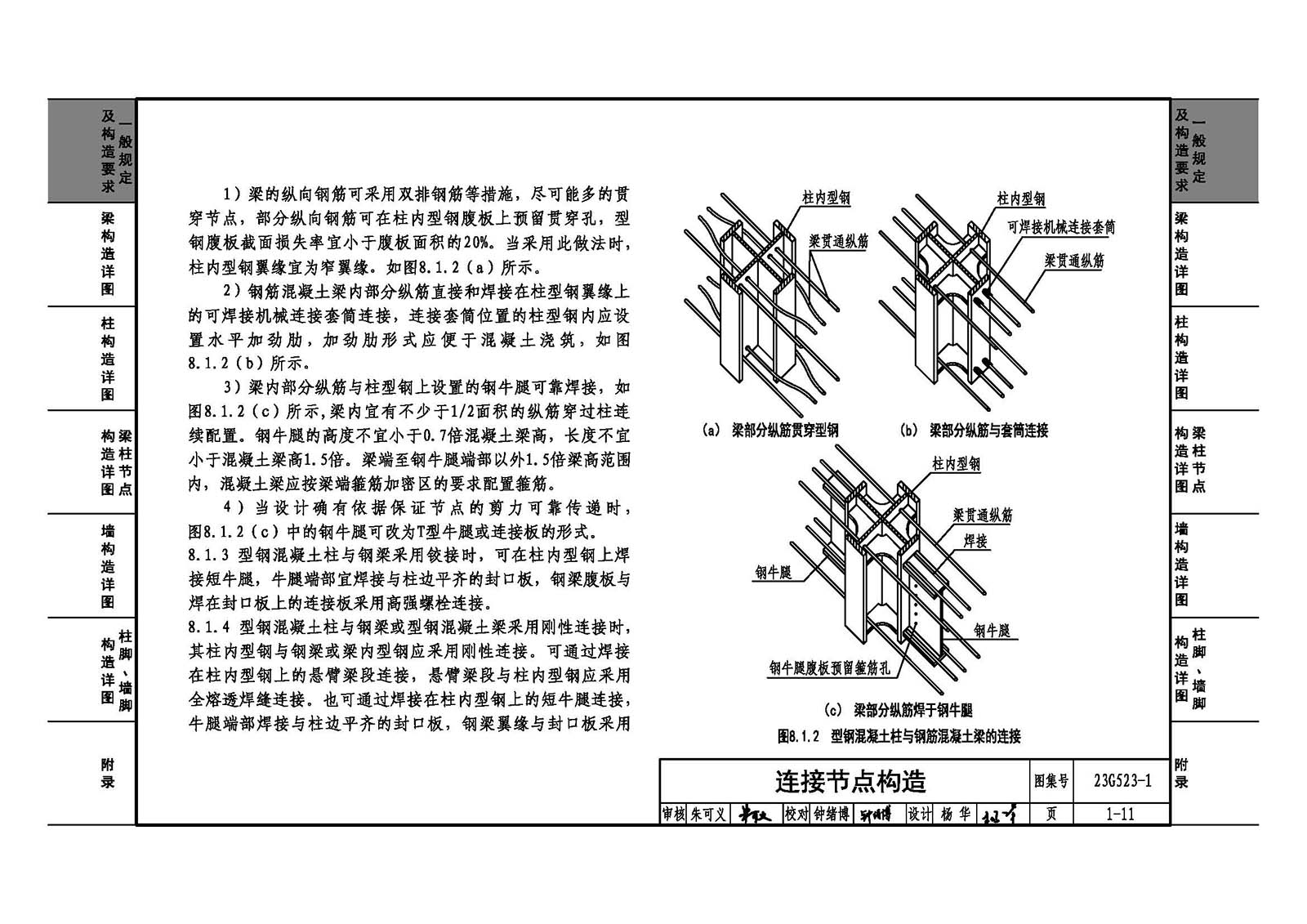

       本圖集包括型鋼混凝土梁、柱、剪力墻等組合結構構件及其相關連接節點的構造，可供設計、施工、監理等人員使用。
