23S516：混凝土排水管道基礎及接口
- 圖集編號
- 23S516
- 圖集名稱
- 混凝土排水管道基礎及接口
- 定價
- 30.00 元
- 開本
- 16 開
- 主編單位
- 北京市市政工程設計研究總院有限公司
內容簡介
本圖集為修編圖集, 替代04S516。圖集做為施工安裝類圖集，可用于指導設計、規范施工和安裝，設計人員可直接選用，施工人員可按圖施工。
本圖集適用于開槽法施工采用砂石基礎、混凝土基礎和頂進法施工(頂管）采用土弧基礎的室外埋地雨水、污水及合流重力流混凝土圓形排水管管道工程。不適用于濕陷性黃土、膨脹土、多年凍土、污染土、液化土等特殊性巖土、不良地質作用和地質災害場地，當用于上述地區時應根據有關標準和規程另做地基處理。當管道穿越河床、堤壩、鐵路路基、機場跑道等特殊地段時應同時滿足相關行業標準的規定。

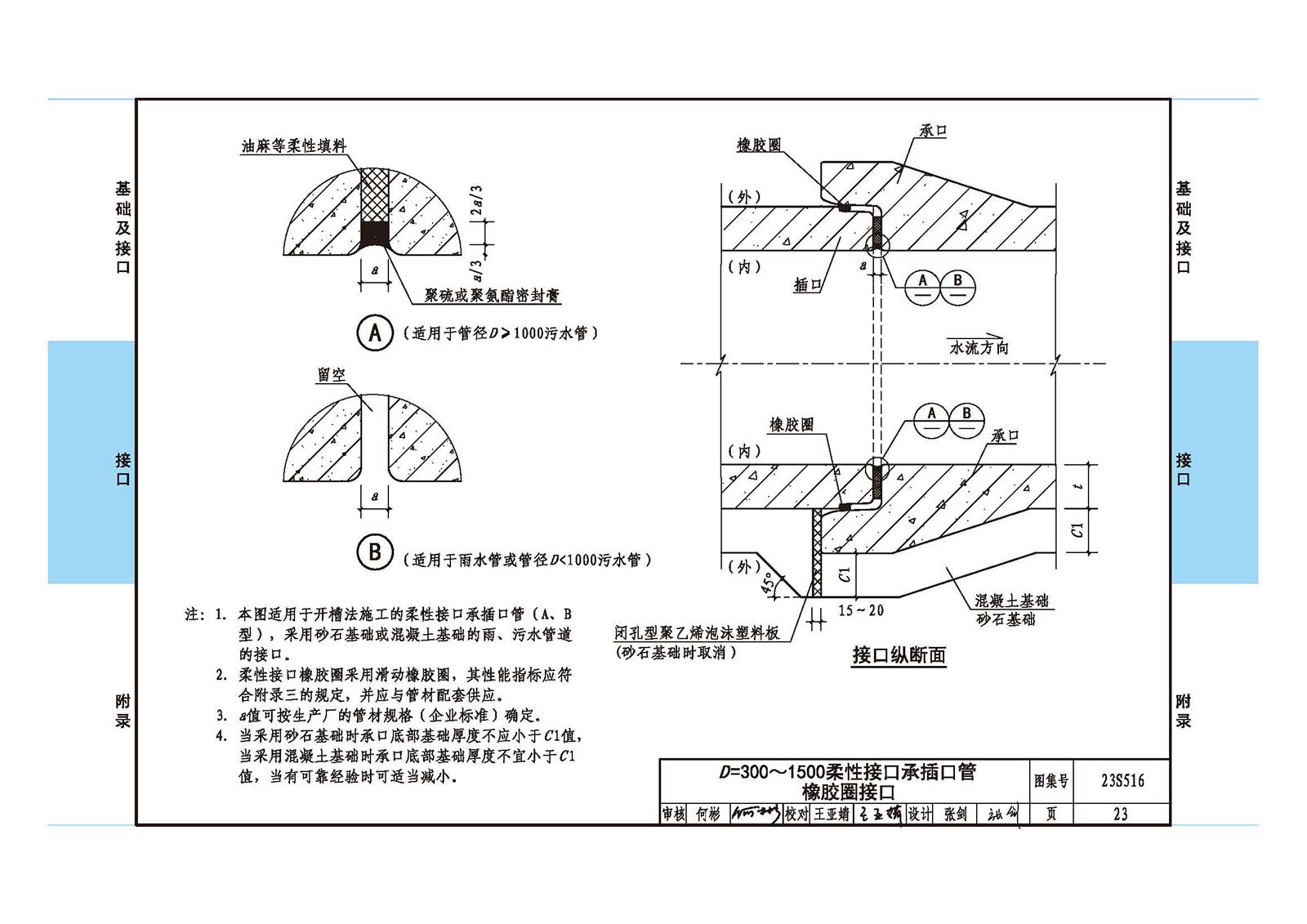

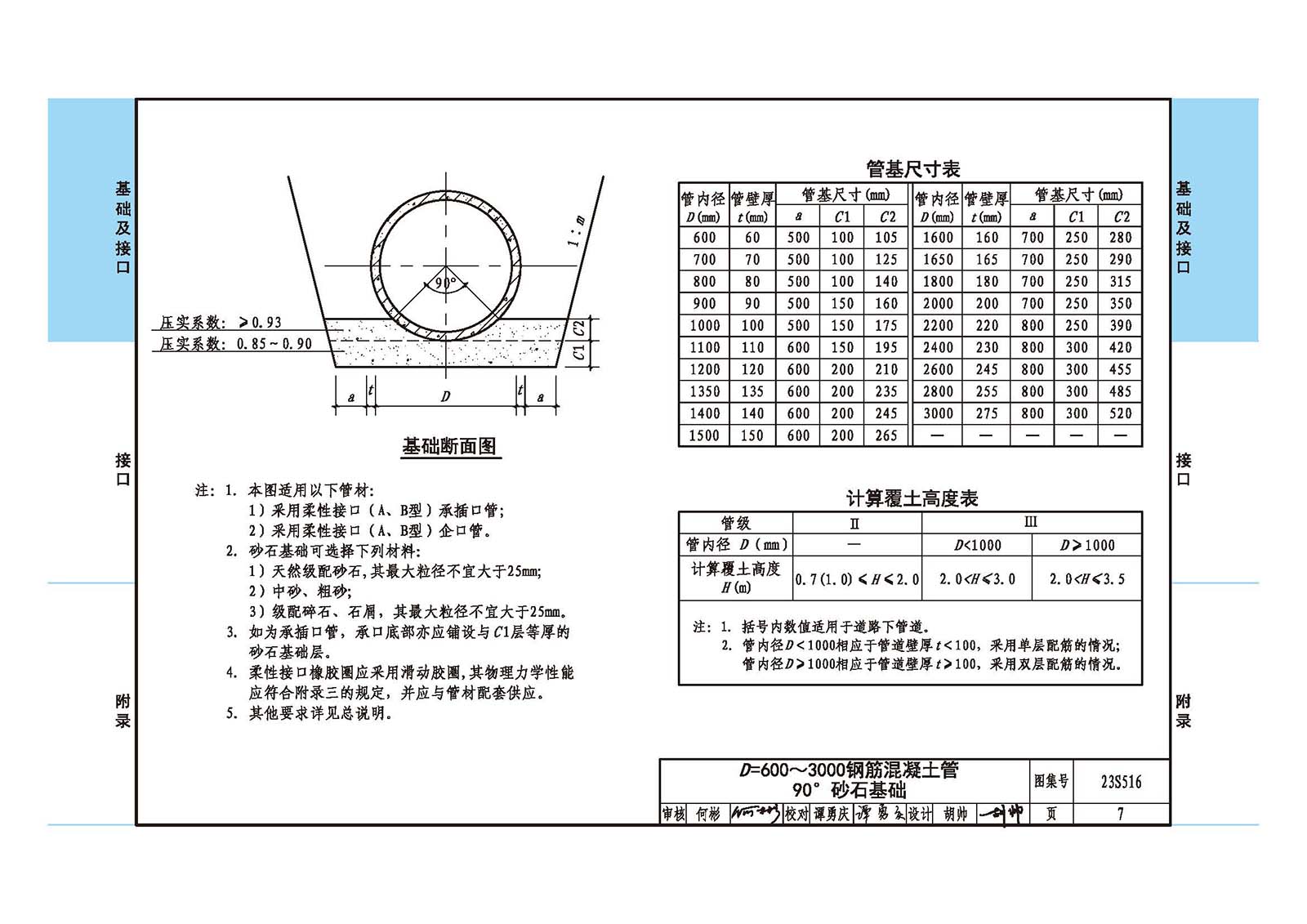

主要內容包括D=300～3000圓形混凝土雨、污水排水管道的基礎及接口的做法。圖集對設計原則、選用條件、施工要求等也作了詳細介紹。
本圖集應與20S515《鋼筋混凝土及磚砌排水檢查井》、12S522《混凝土模塊式排水檢查井》、20S517《排水管道出水口》、16S518《雨水口》等圖集配套使用。
備注
替代04S516
