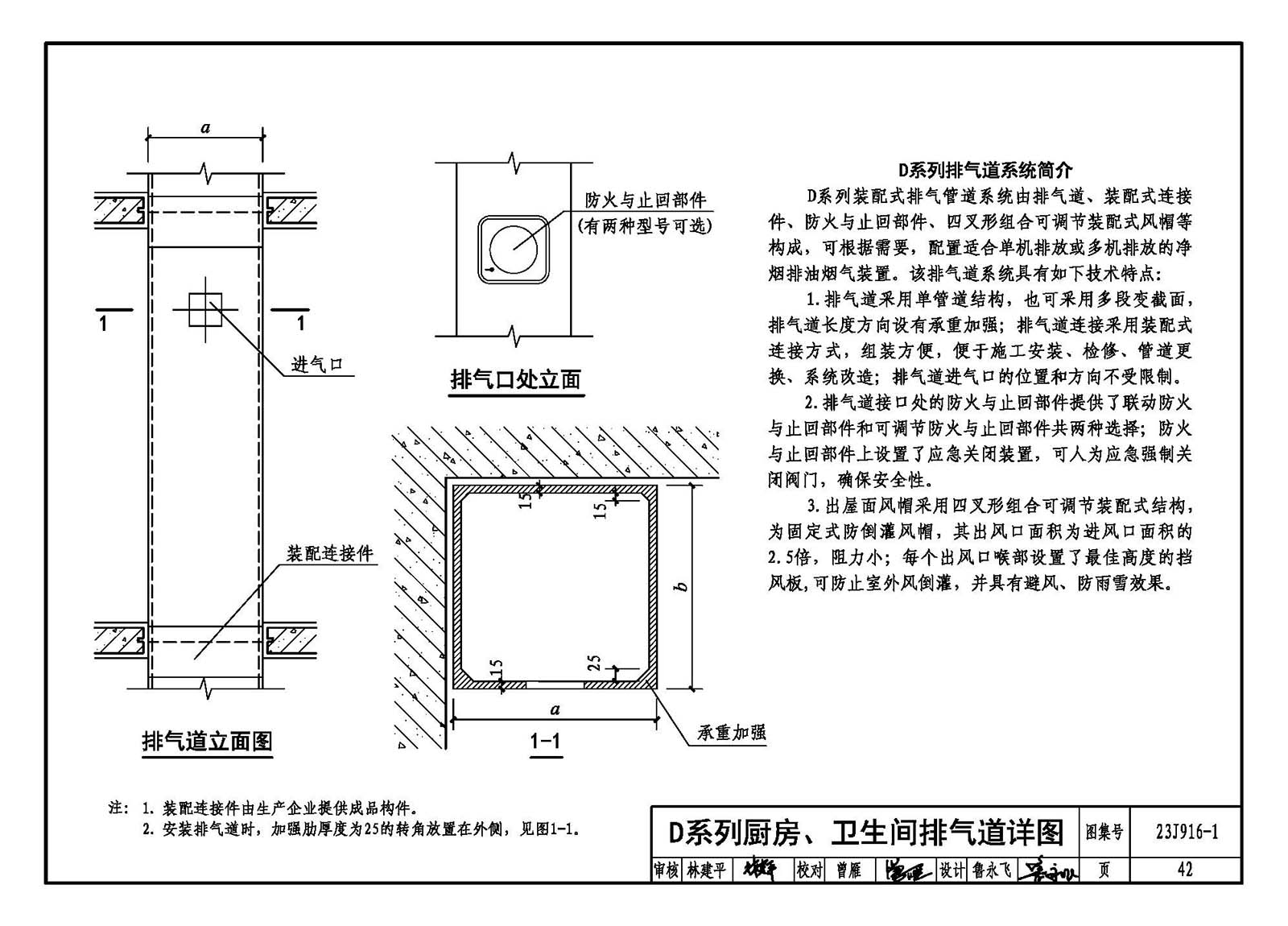

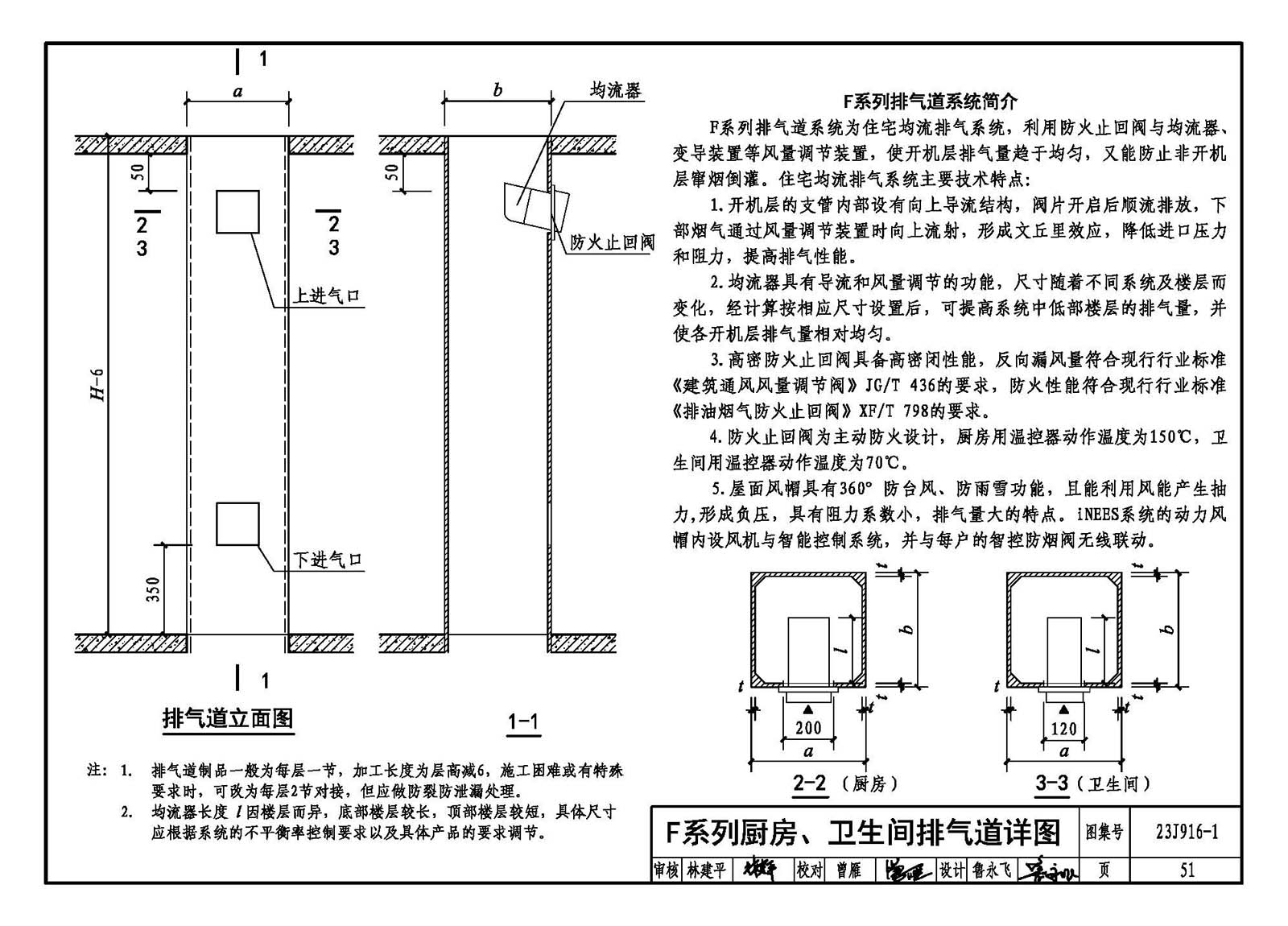

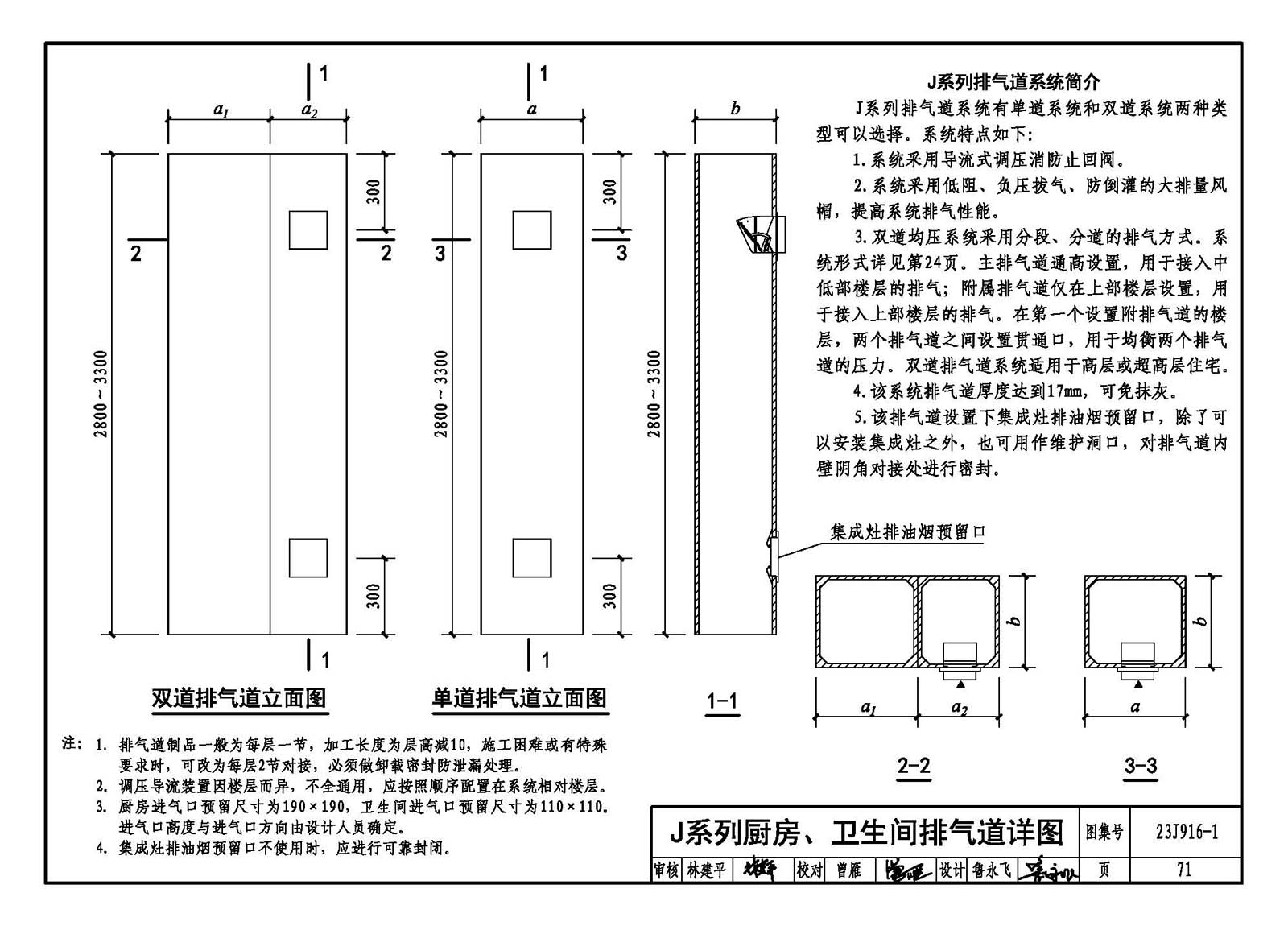

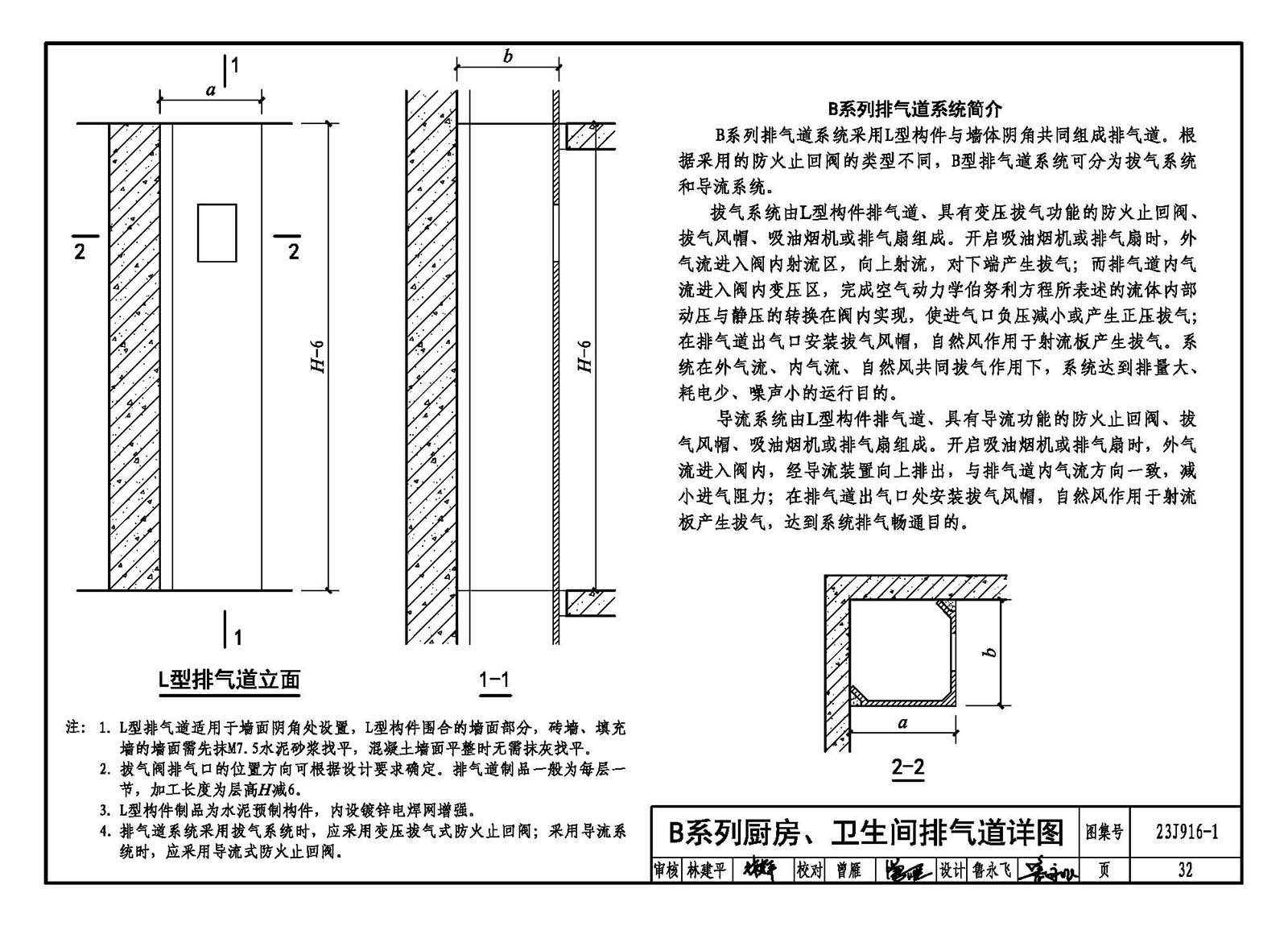

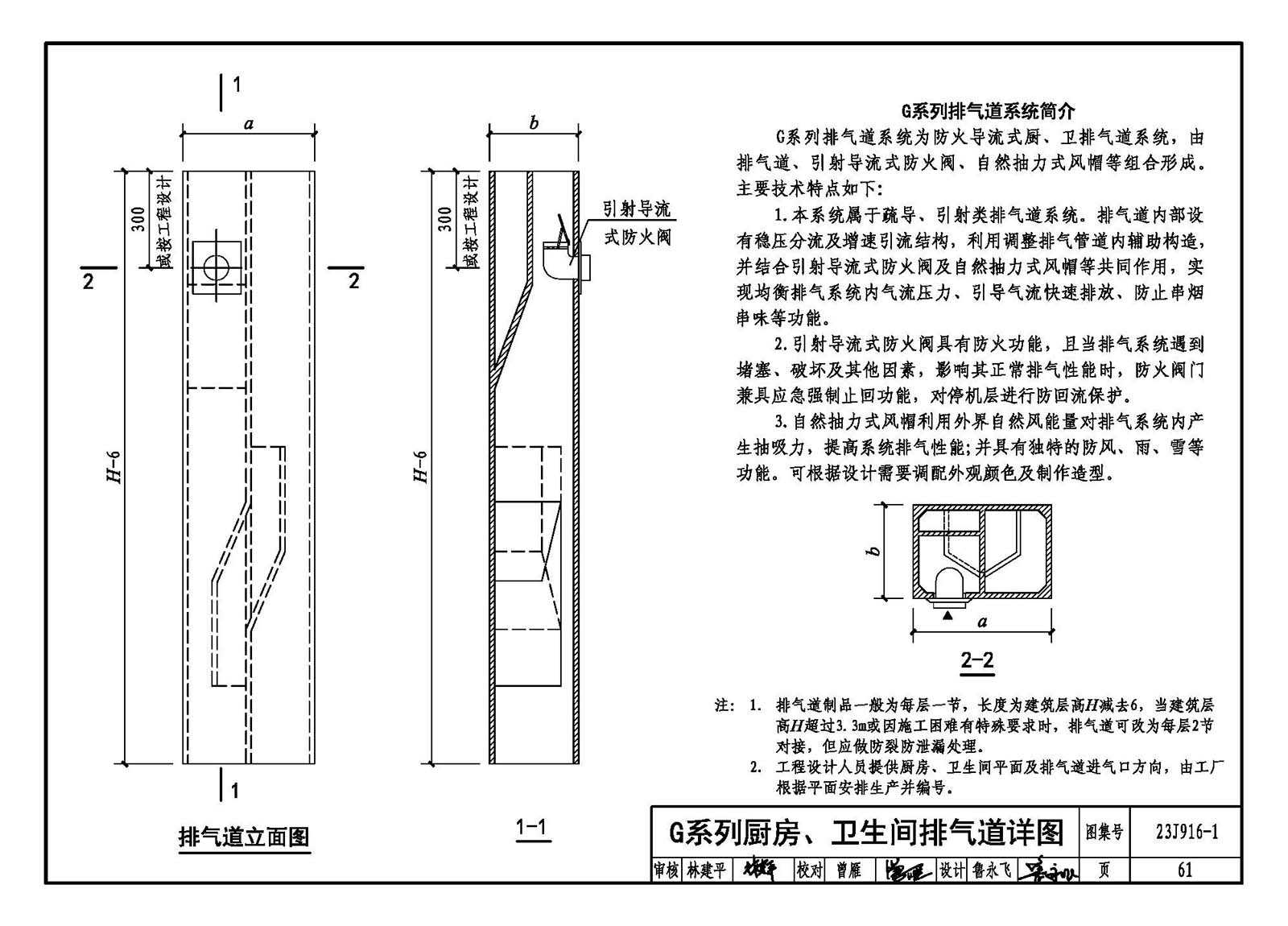

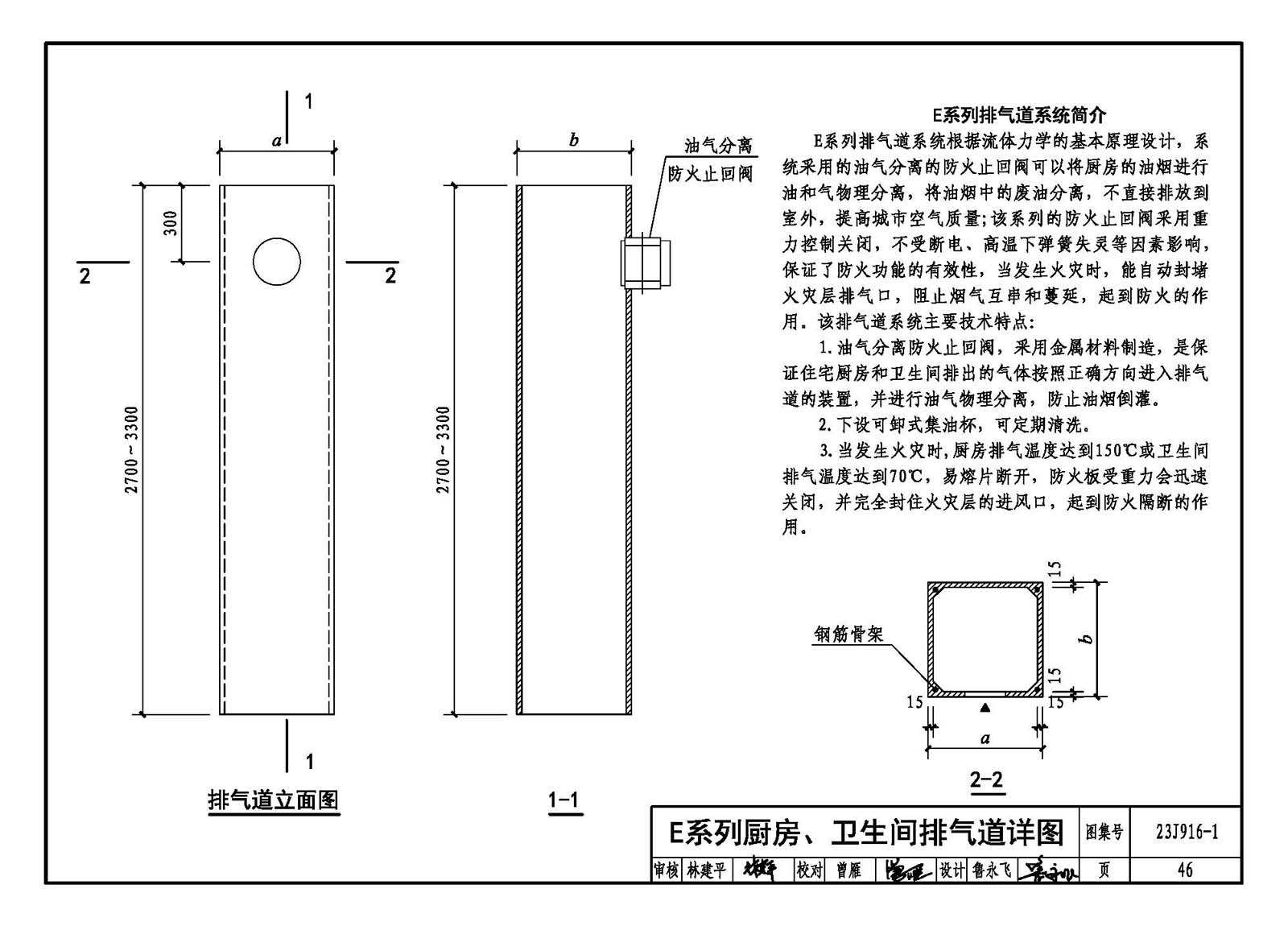

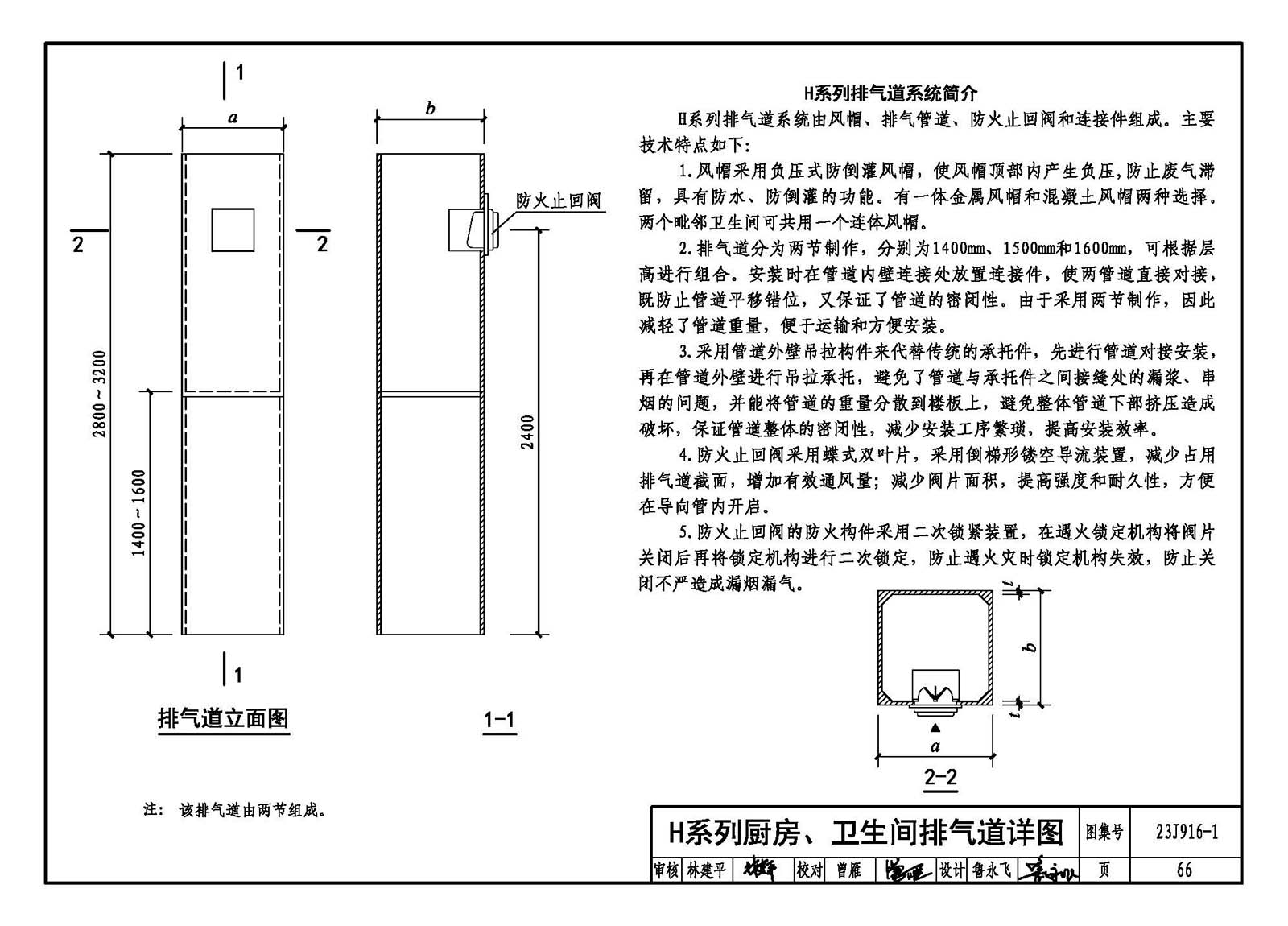

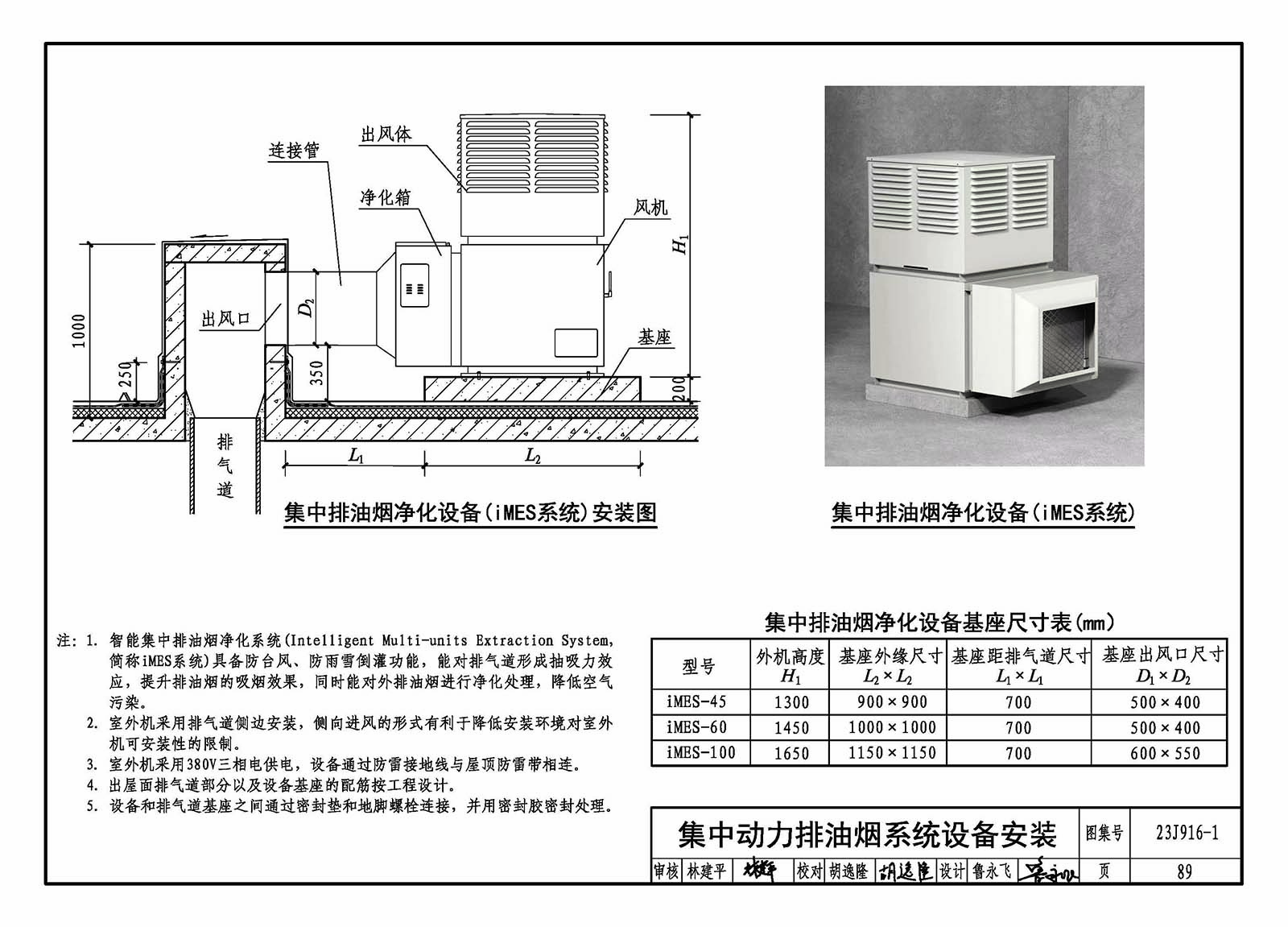

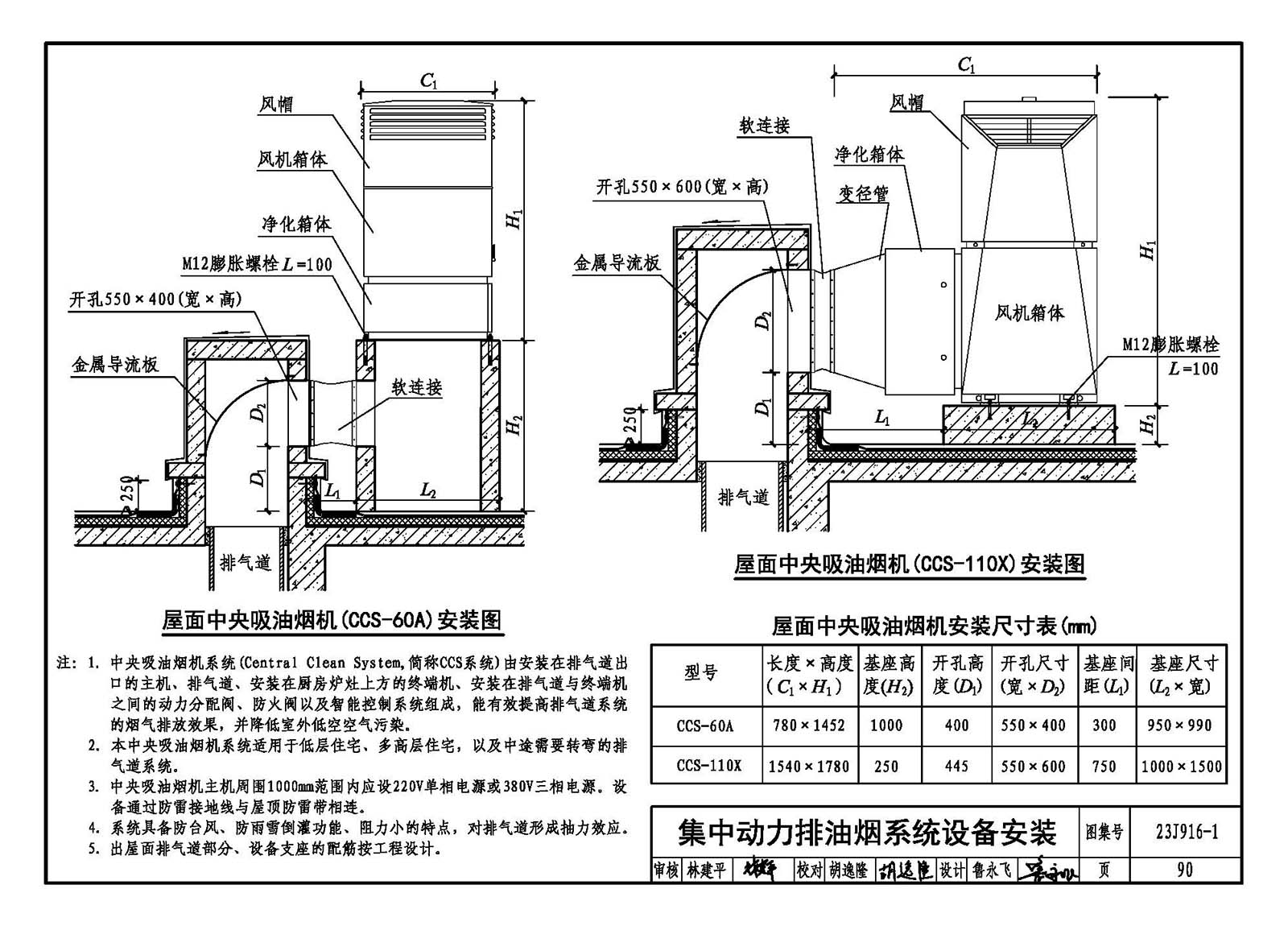

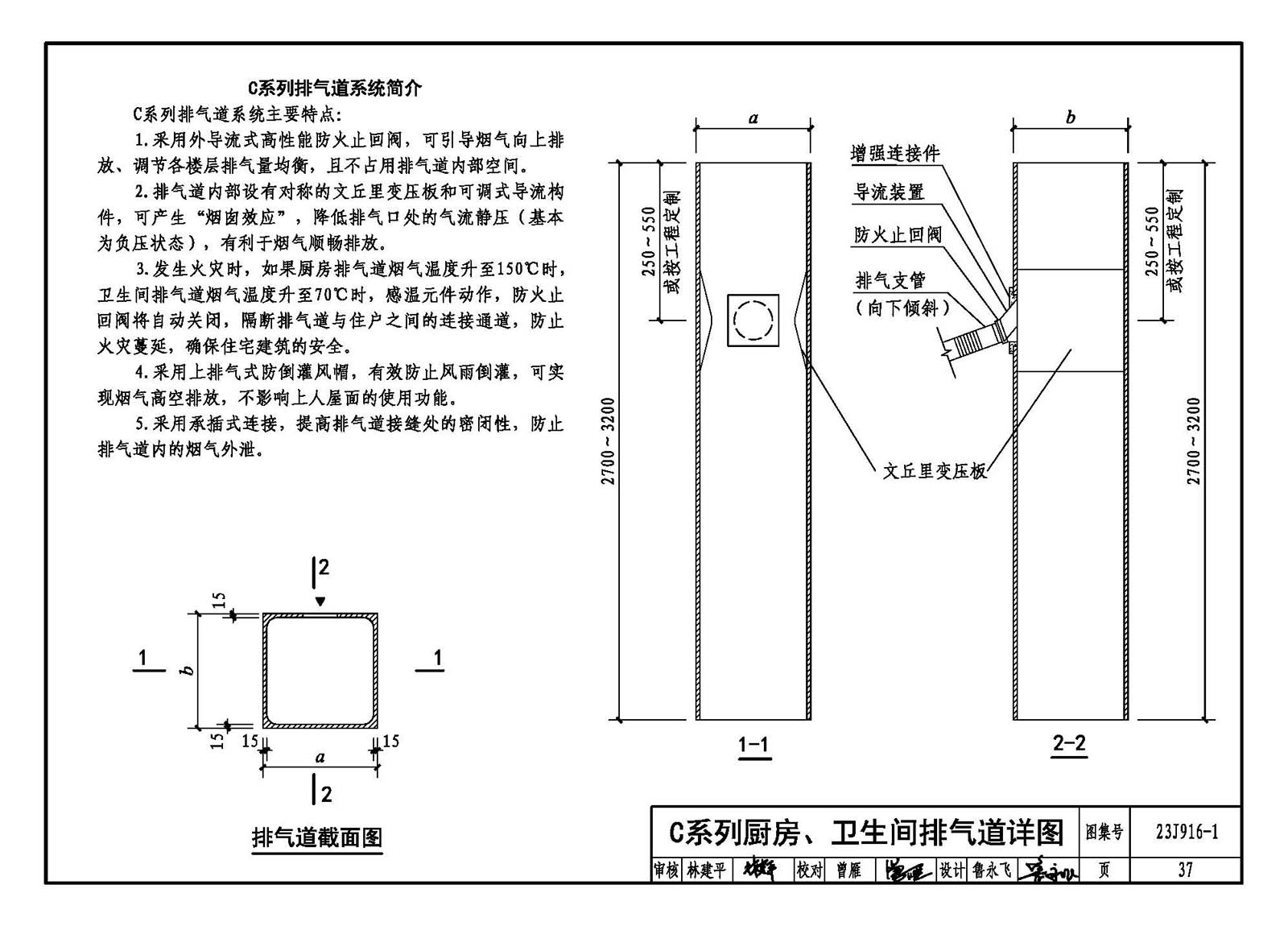

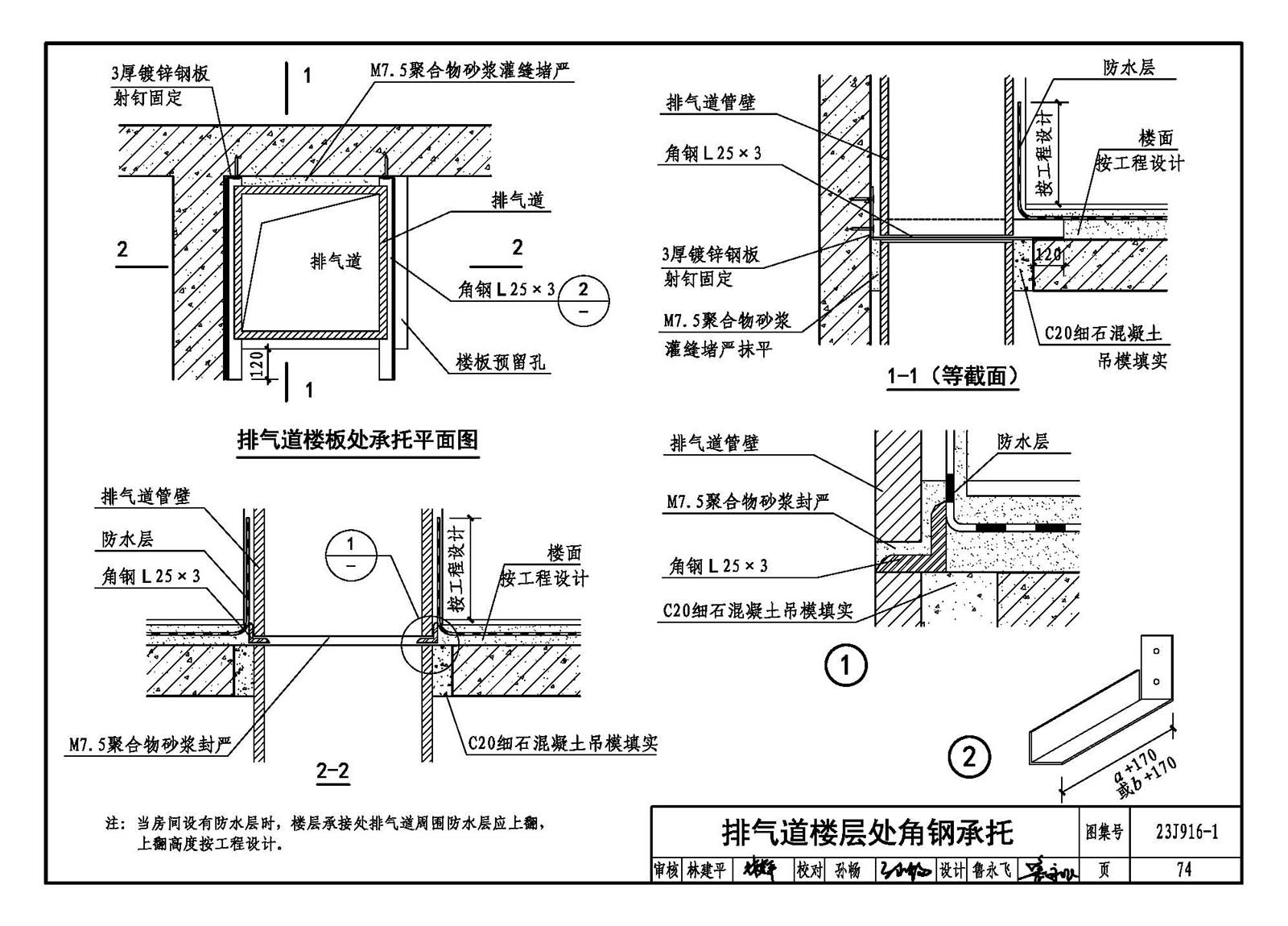

本圖集適用于新建、改建和擴建住宅廚房、衛生間的排氣道系統設計及其定型產品的選用和安裝。 住宅建筑高度在100m及以下時，可直接選用、照圖施工。住宅建筑高度在100m以上時，應根據所選排氣道系統提供的符合國家、行業標準要求的相關檢測報告參考選用。 主要內容：本圖集僅編入目前國內典型的住宅廚房、衛生間九個排氣道系統形式及相關建筑構造；集中動力排油煙系統設備安裝圖等。工程中也可使用符合國家和行業相關標準要求的其他排氣道系統。內容包括編制說明、排氣道選用表、平面布置圖、系統圖、詳圖及接口部件安裝節點、排氣道樓層承托節點、排氣道出屋面節點、風帽安裝節點、集中動力排油煙系統設備安裝圖等?？稍趯嶋H工程設計、施工中選用或參考。 編制特點：本圖集編入的九個系列排氣道系統根據住宅設計、防火及有關標準的要求，在系統組成及節點構造上均加以改進和優化，使之更科學，排氣效果更好。編制方式上，根據各系列排氣道的特點及安裝工藝，將各系列排氣道構造節點分為通用節點和特殊節點。通用節點主要包括排氣道層間承托與連接部位，以及出屋面部位的做法；特殊節點主要為各系列排氣道防火及防串煙部件的安裝節點。各系列排氣道的系統組成清晰，相關構造詳盡，具有較強的實用性。
