本圖集適用于太陽能資源Ⅰ、Ⅱ、Ⅲ類地區的工業與民用建筑中太陽能熱風供暖系統的設計與安裝。

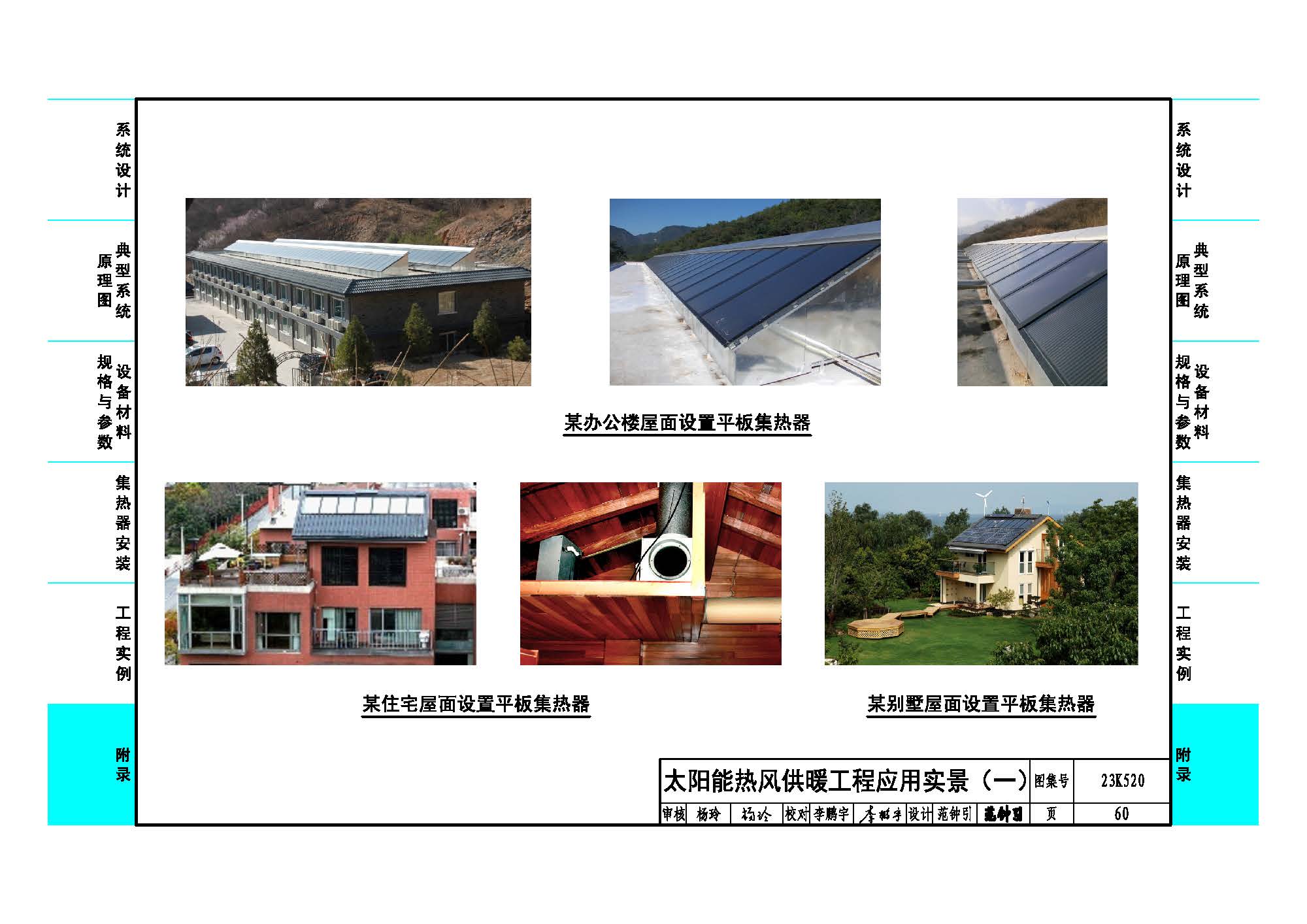

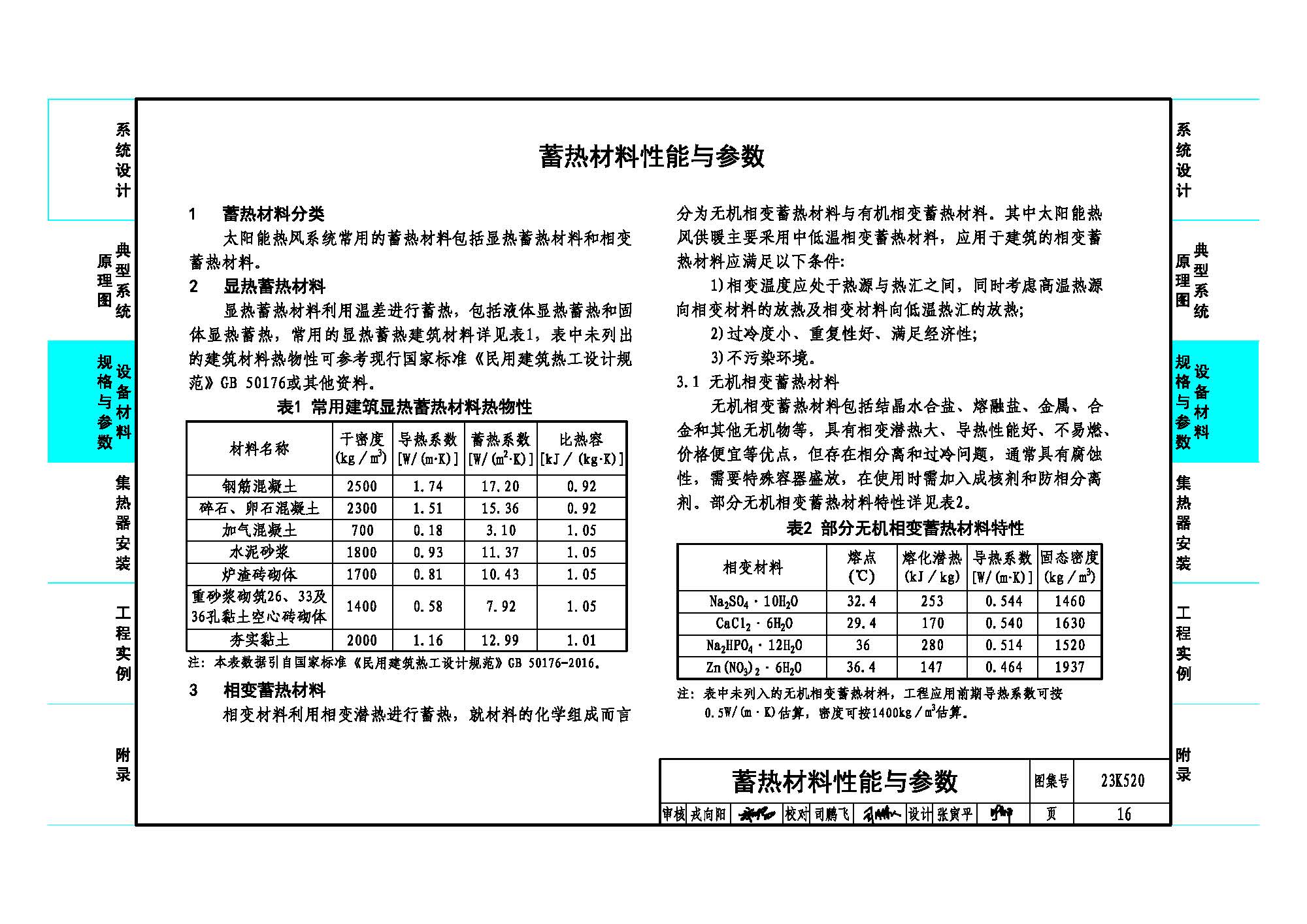

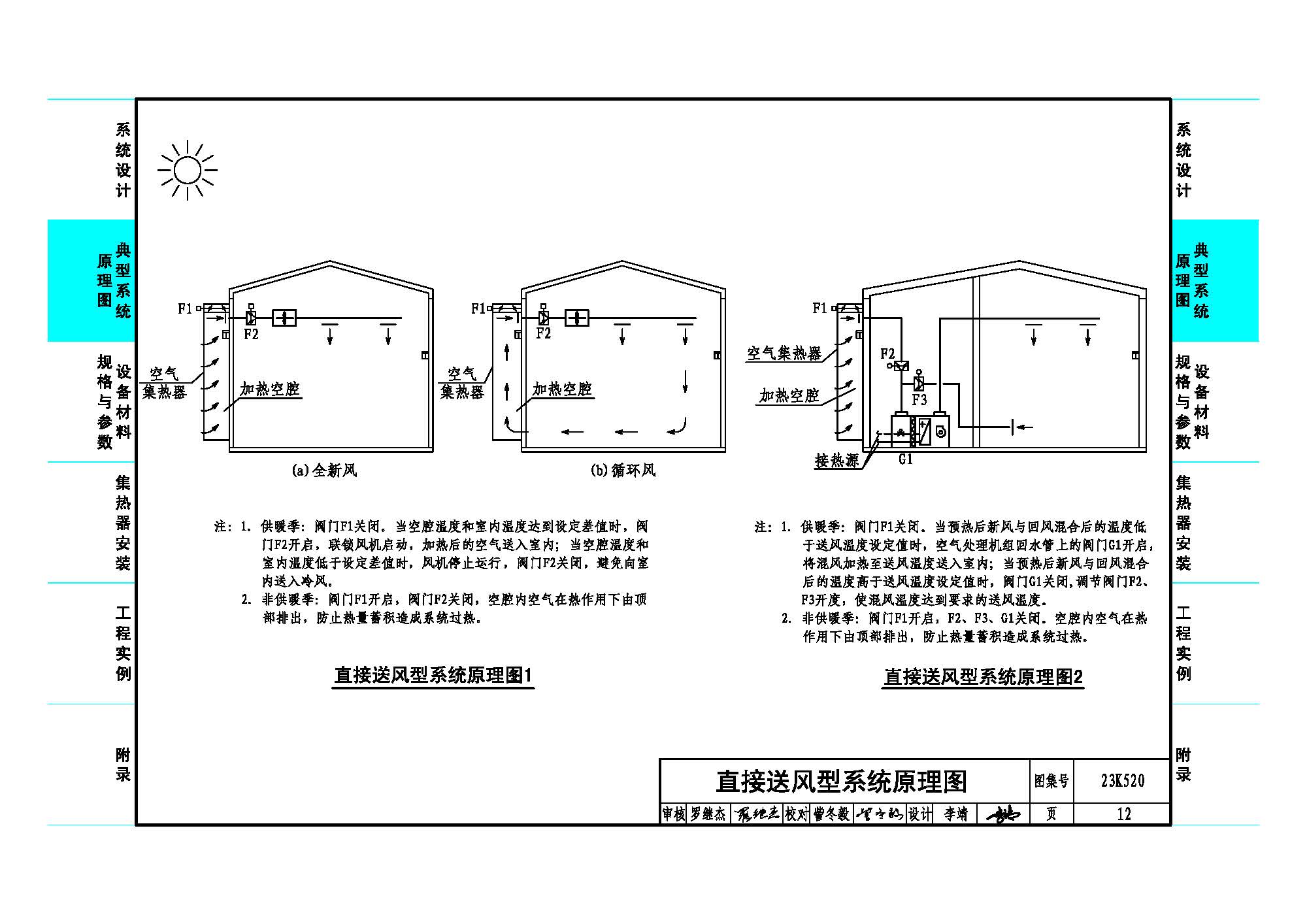

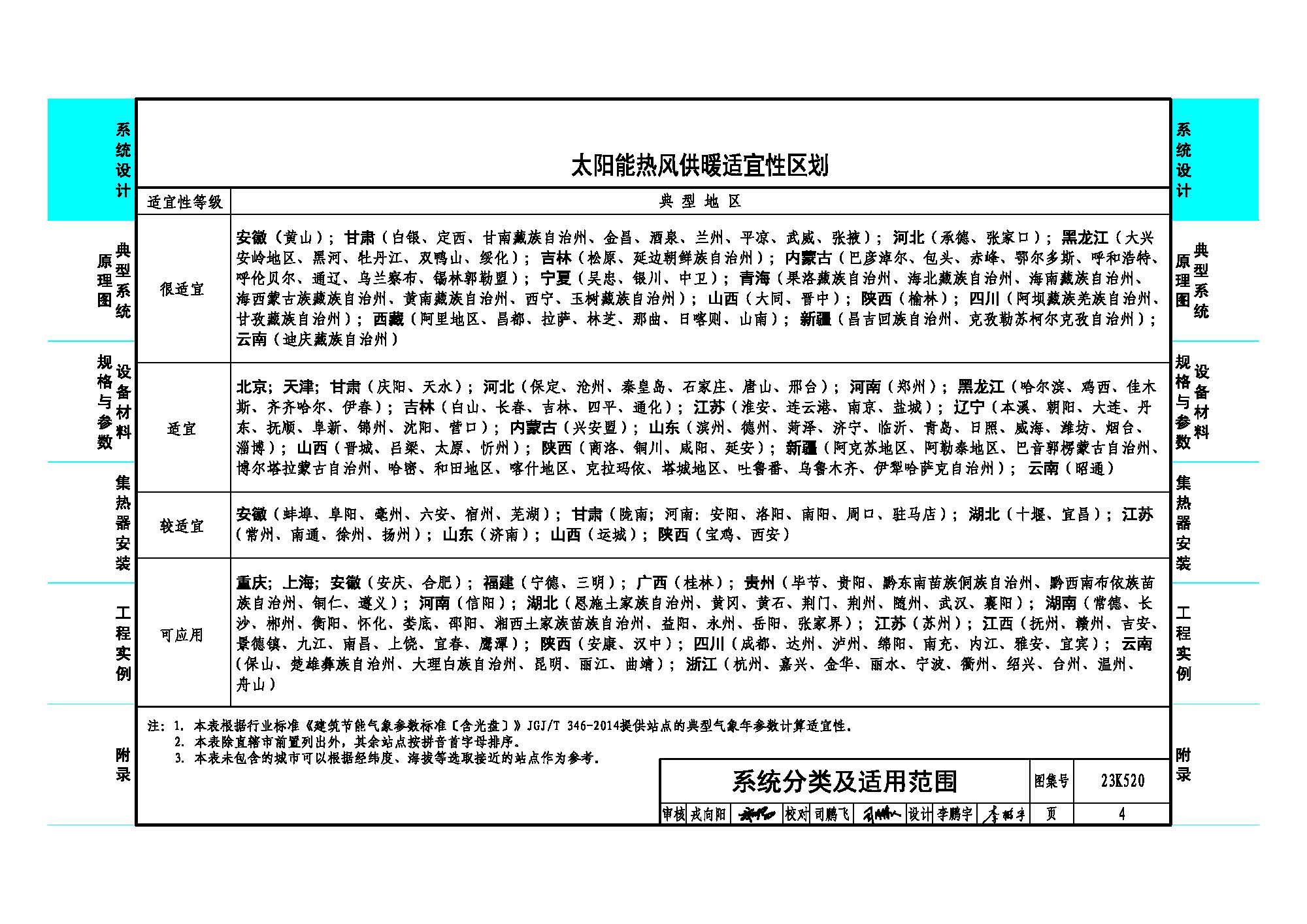

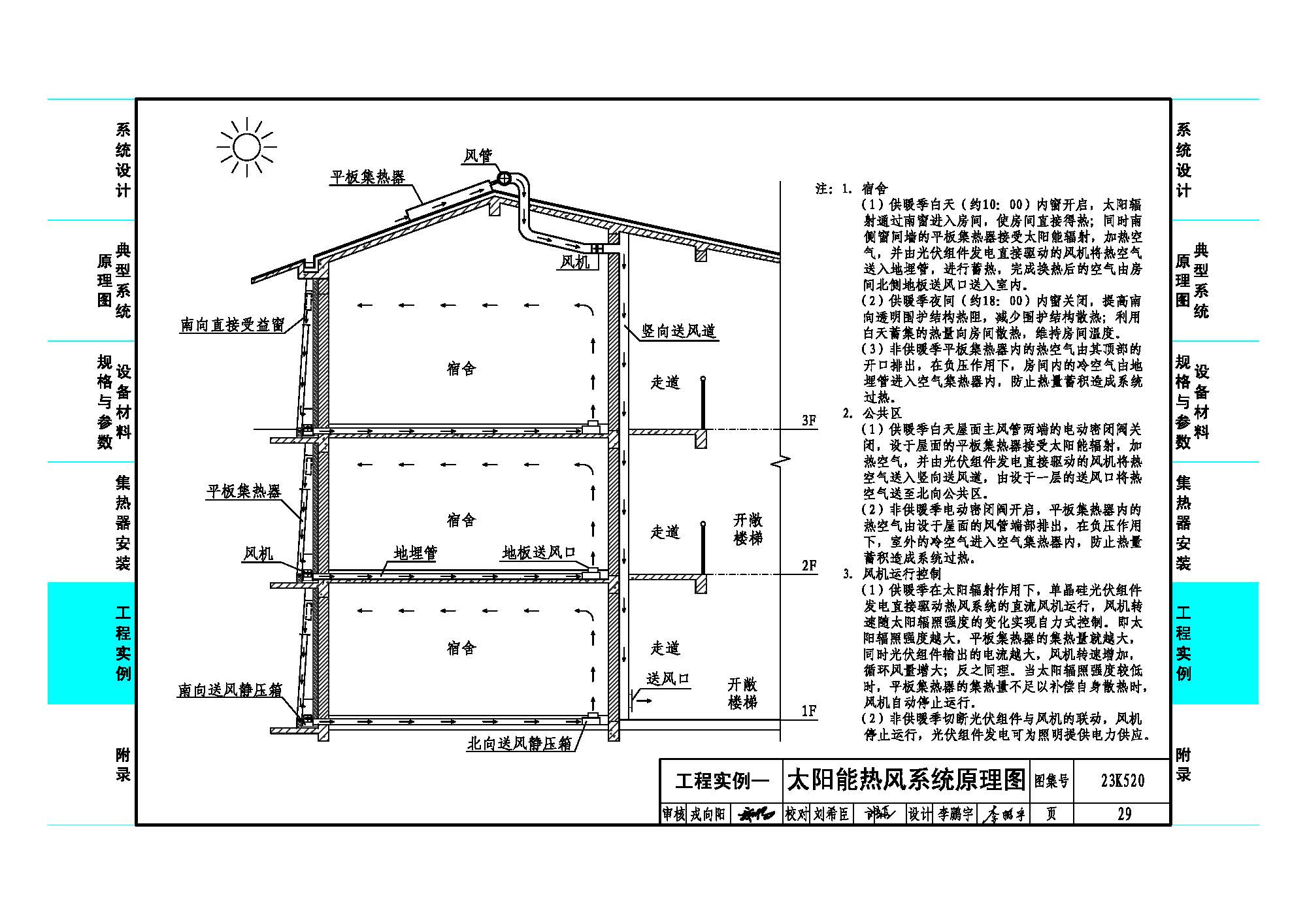

       本圖集包含以下幾部分內容：系統設計、典型系統原理圖、設備材料規格與參數、集熱器安裝、工程實例、附錄。其中，系統設計部分包括太陽能熱風系統的分類及適用范圍，太陽能空氣集熱器的分類及特點，應用太陽能熱風系統時對建筑及圍護結構的基本要求，太陽能熱風系統的設計計算等內容；典型系統原理圖部分給出了太陽能熱風系統的原理和控制策略；設備材料規格與參數部分列出了常用空氣集熱器的技術參數，常用蓄熱材料的性能與參數；集熱器安裝部分給出了空氣集熱器在墻面、屋面的安裝圖示；工程實例部分選取了間接送風、直接送風等4個典型案例；附錄部分包含了太陽能熱風供暖工程的應用實景、設計說明及施工說明范例。 圖集聚焦太陽能熱風供暖的相關技術，符合國家節能減排的要求，內容全面，實用性強，可供相關技術人員參考使用。
