本圖集適用于一般新建、改建和擴建的工業與民用建筑和市政工程電氣與智能化系統設計和編制技術文件時使用。

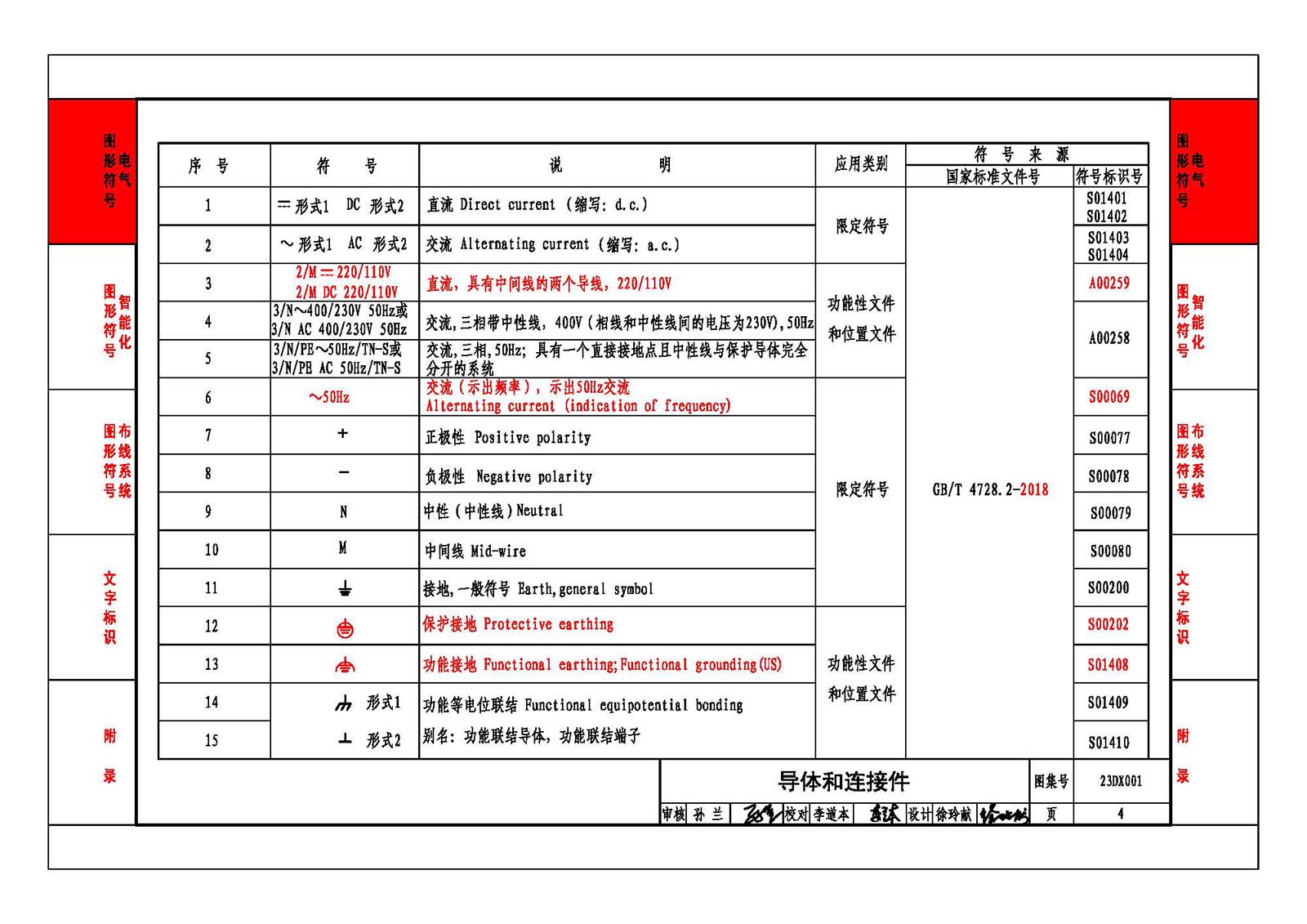

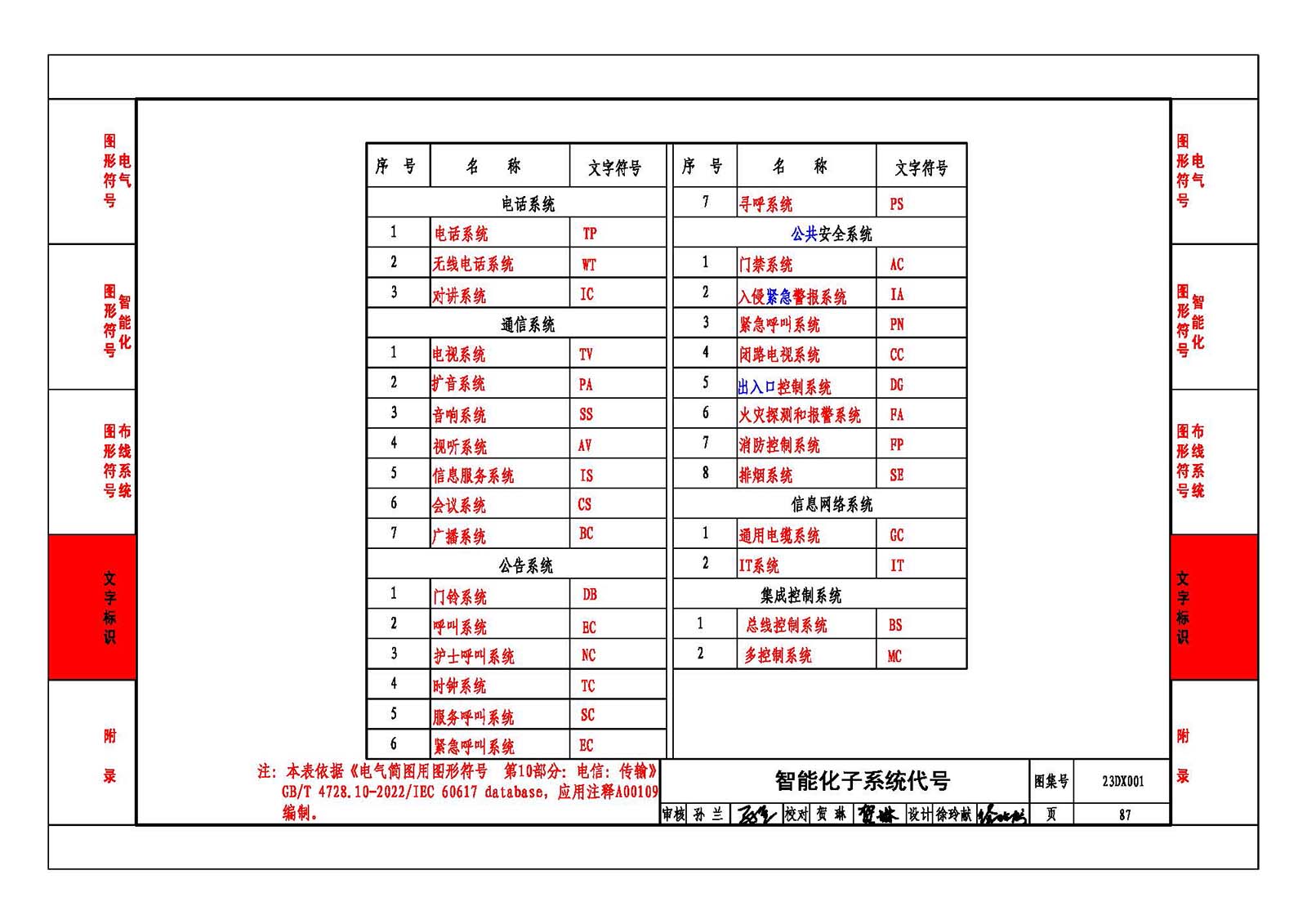

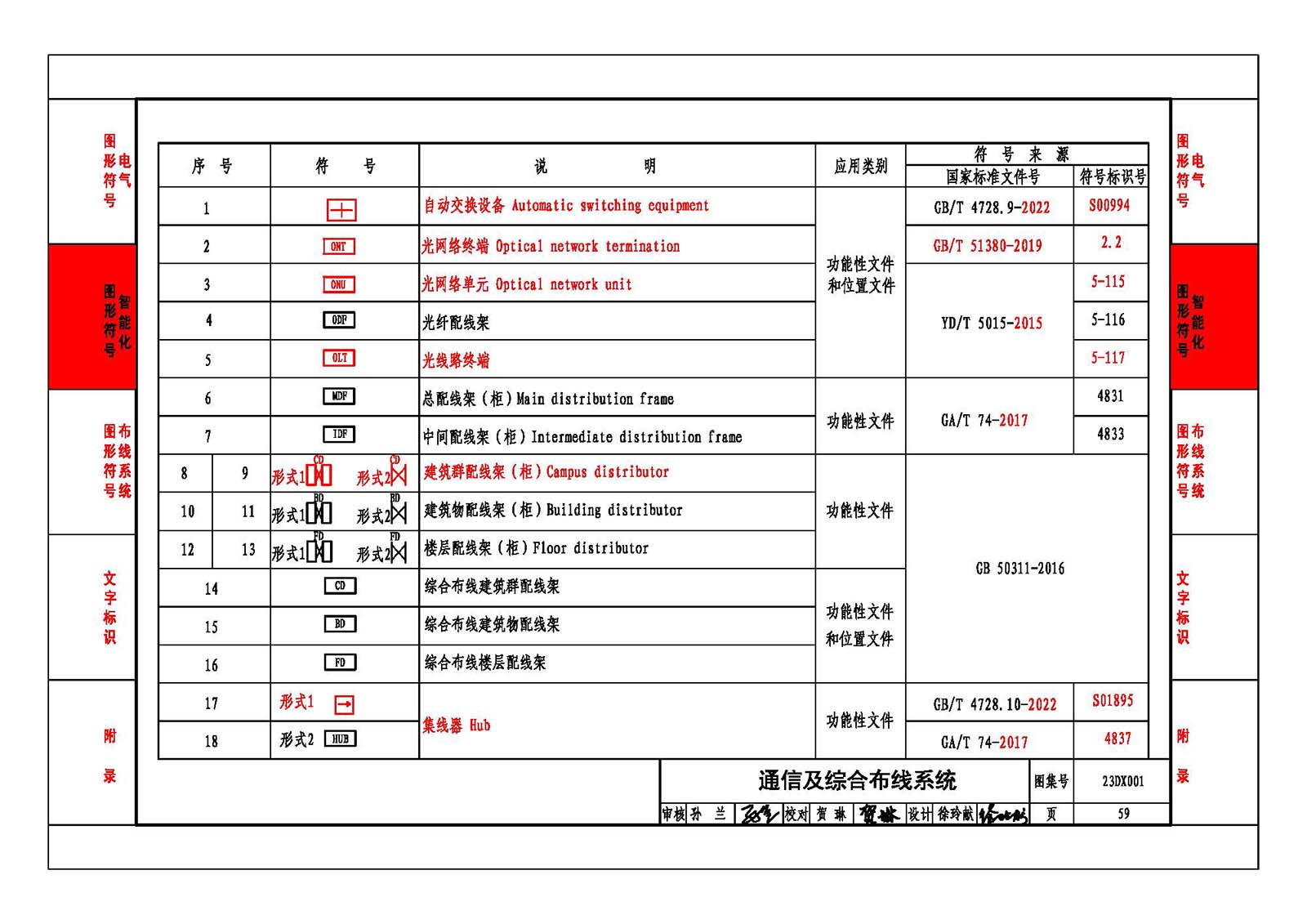

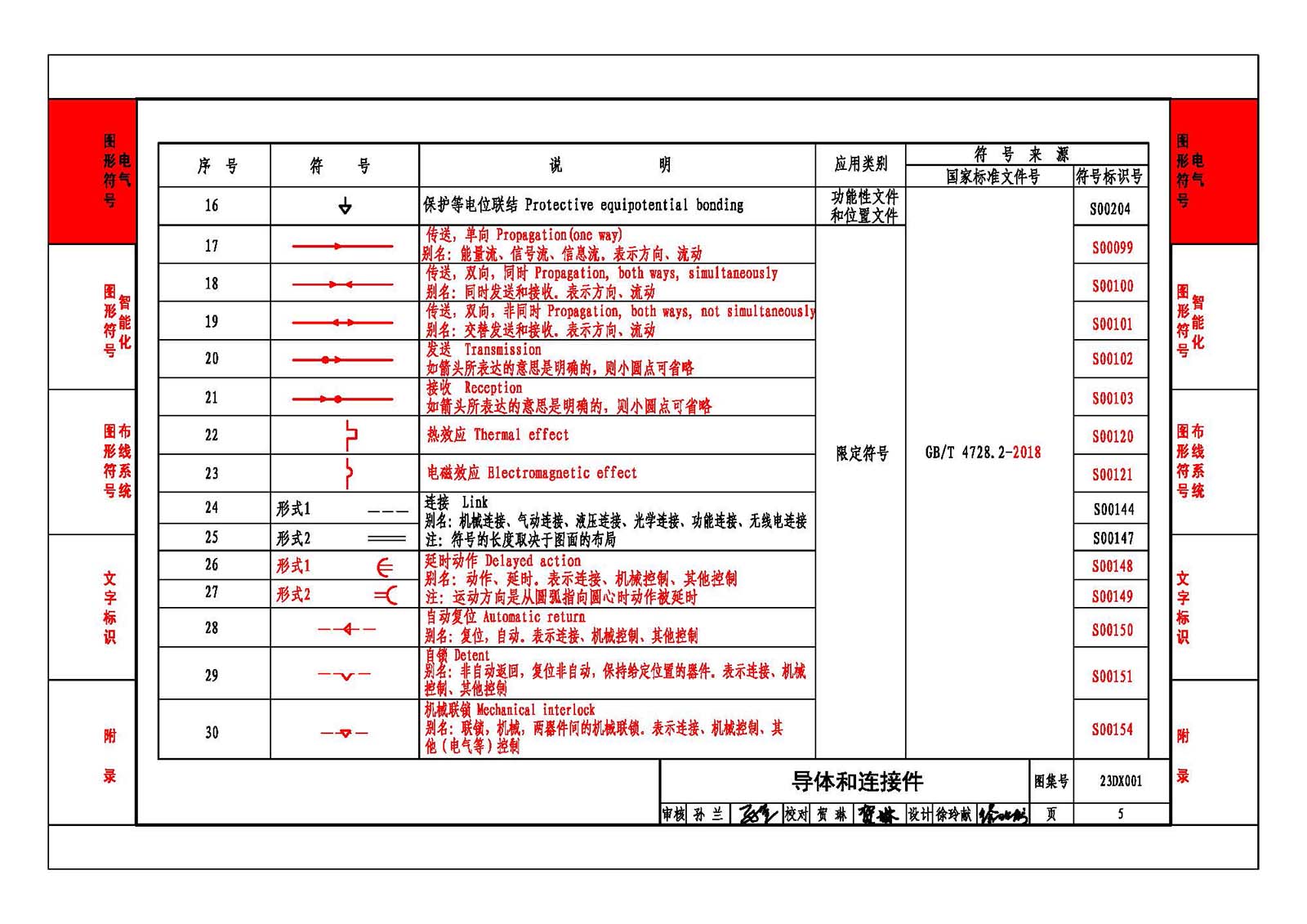

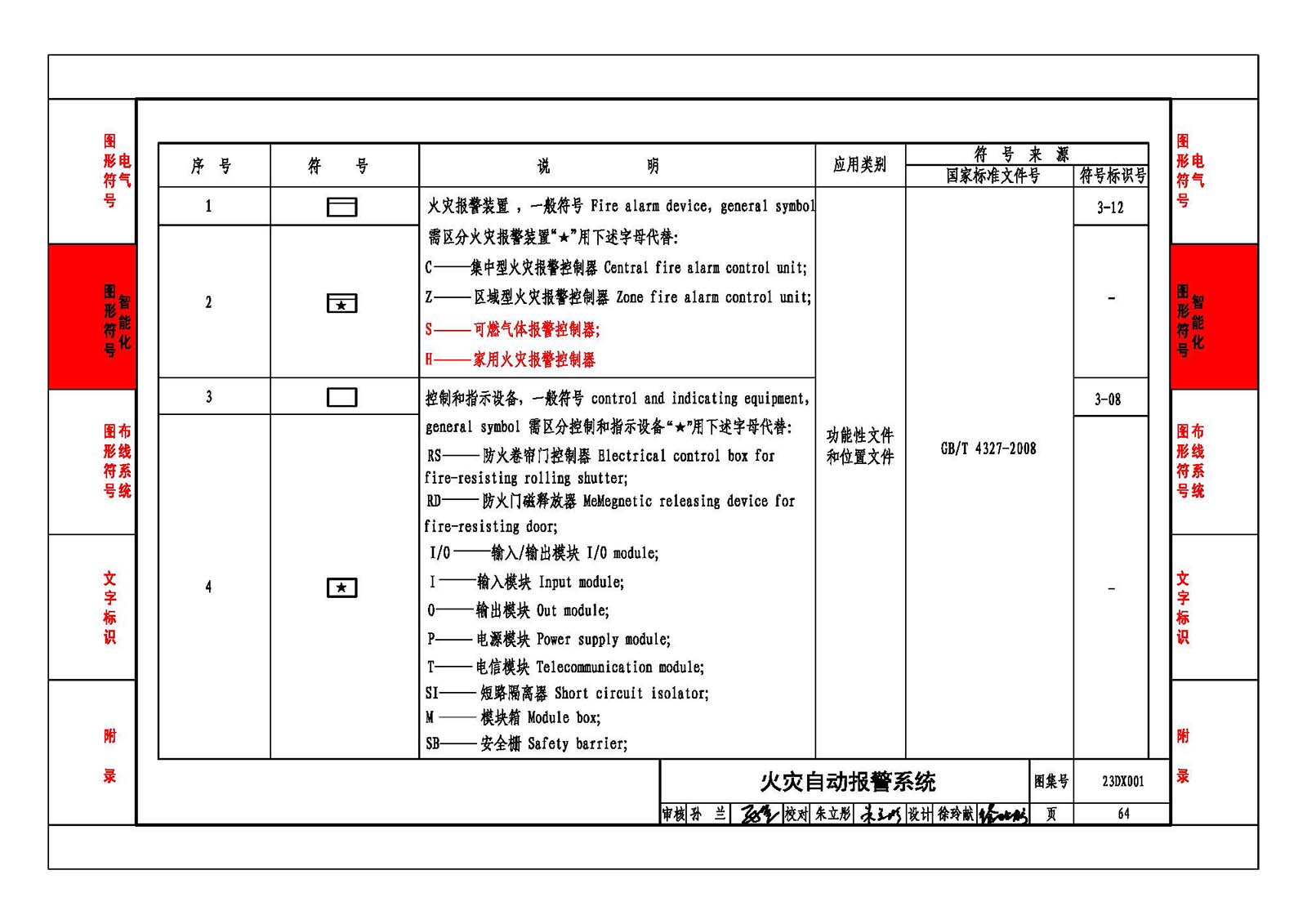

       圖集主要包括圖形符號和文字標識。圖形符號分為建筑電氣圖形符號和智能化圖形符號。文字標識主要包括電力設備的標注方法；安裝方式的文字符號；供電條件用的文字符號；導體和端子的顏色、字母數字標識；設備端子和特定導體的終端標識；電氣設備常用項目種類的字母代碼；信號信息的助記符；指示器、操作器的顏色標識；母線和控制小母線色別標識；信號名用的字母代碼和信號分類字母代碼等。布線系統圖形符號為建筑電氣與智能化線路敷設標注。

       本圖集是對09DX001《建筑電氣工程設計常用圖形符號和文字符號》的修編。圖集用紅色字體表示本次修編增加的部分。根據國內現階段情況，推薦了部分符號，用藍色字體表示，供國內建筑電氣工程設計時參考使用。
