22MR806：裝配式橋梁設計與施工——鋼板組合梁
- 圖集編號
- 22MR806
- 圖集名稱
- 裝配式橋梁設計與施工——鋼板組合梁
- 定價
- 223.00 元
- 開本
- 8 開
- 主編單位
- 安徽省交通規劃設計研究總院股份有限公司
內容簡介
本圖集適用于新建、改建城市及公路橋梁，適用荷載等級城－A、城－B、公路－Ⅰ、公路－Ⅱ。 圖集為雙主梁、多主梁鋼板組合梁通用圖。其中雙主梁有支撐體系、非支撐體系兩種，橋面寬9m、12.75m。支撐體系為現澆橋面板，非支撐體系為預制橋面板。多主梁橋面寬18m、25m。圖紙包括鋼板梁標準橫斷面圖、一般構造圖、鋼板梁剪力釘布置圖、鋼筋構造圖、預制橋面臨時吊點布置及構造圖、支座布置構造圖、上部結構施工流程圖、鋼板梁梁端構造膽、內力驗算圖等。 符合本圖集適用條件時， 橋梁設計人員可直接選用，施工人員可照圖施工。

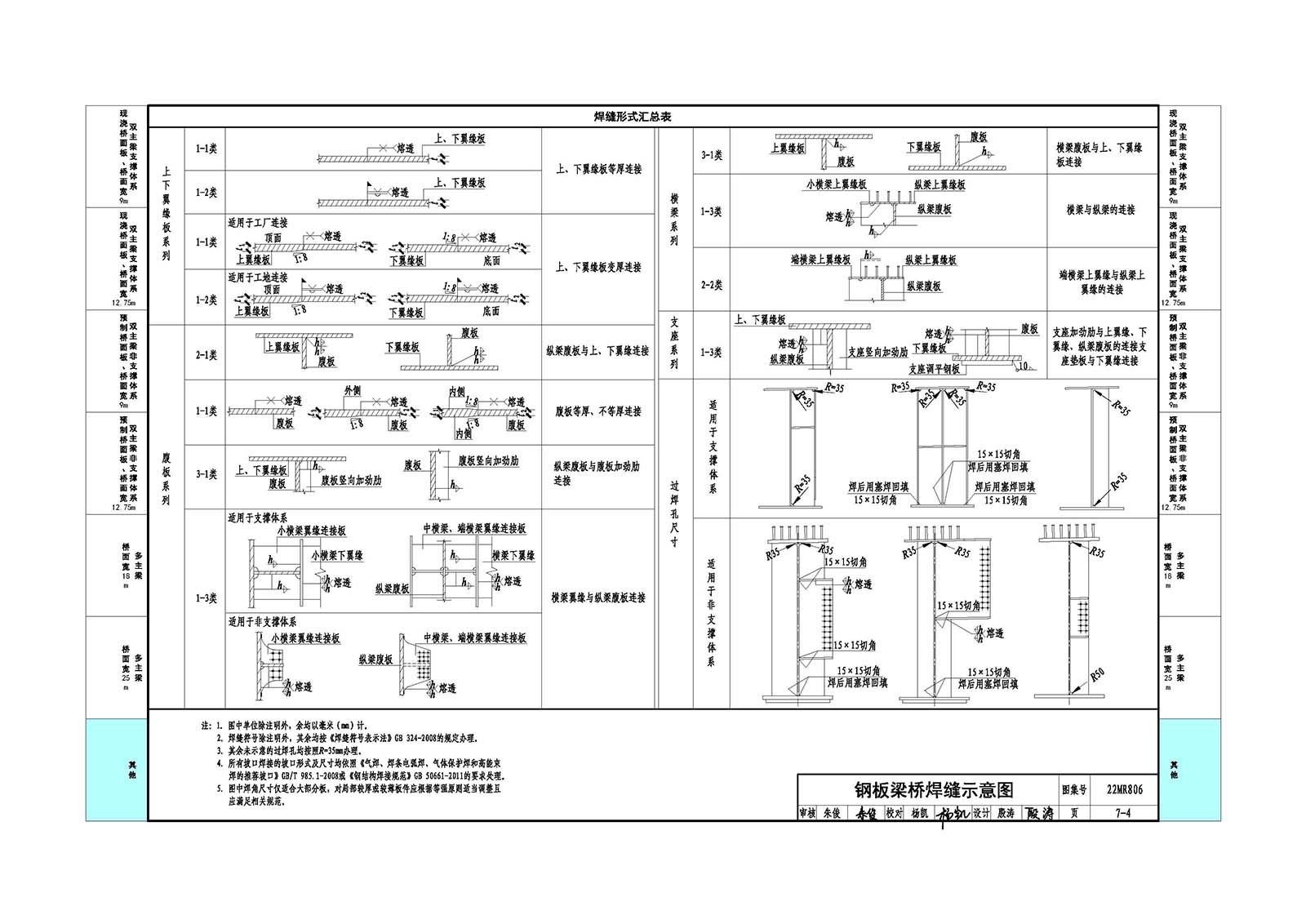

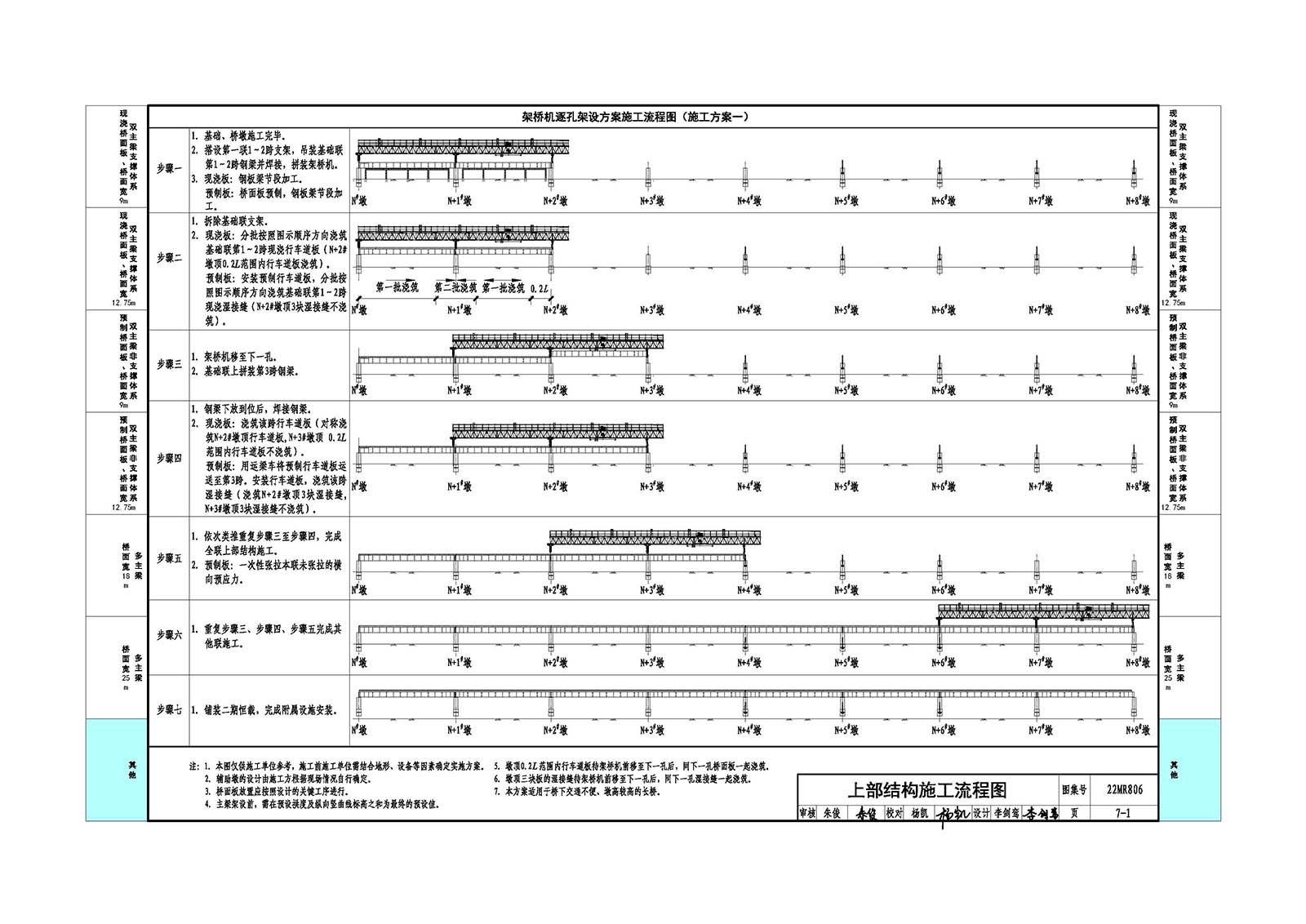

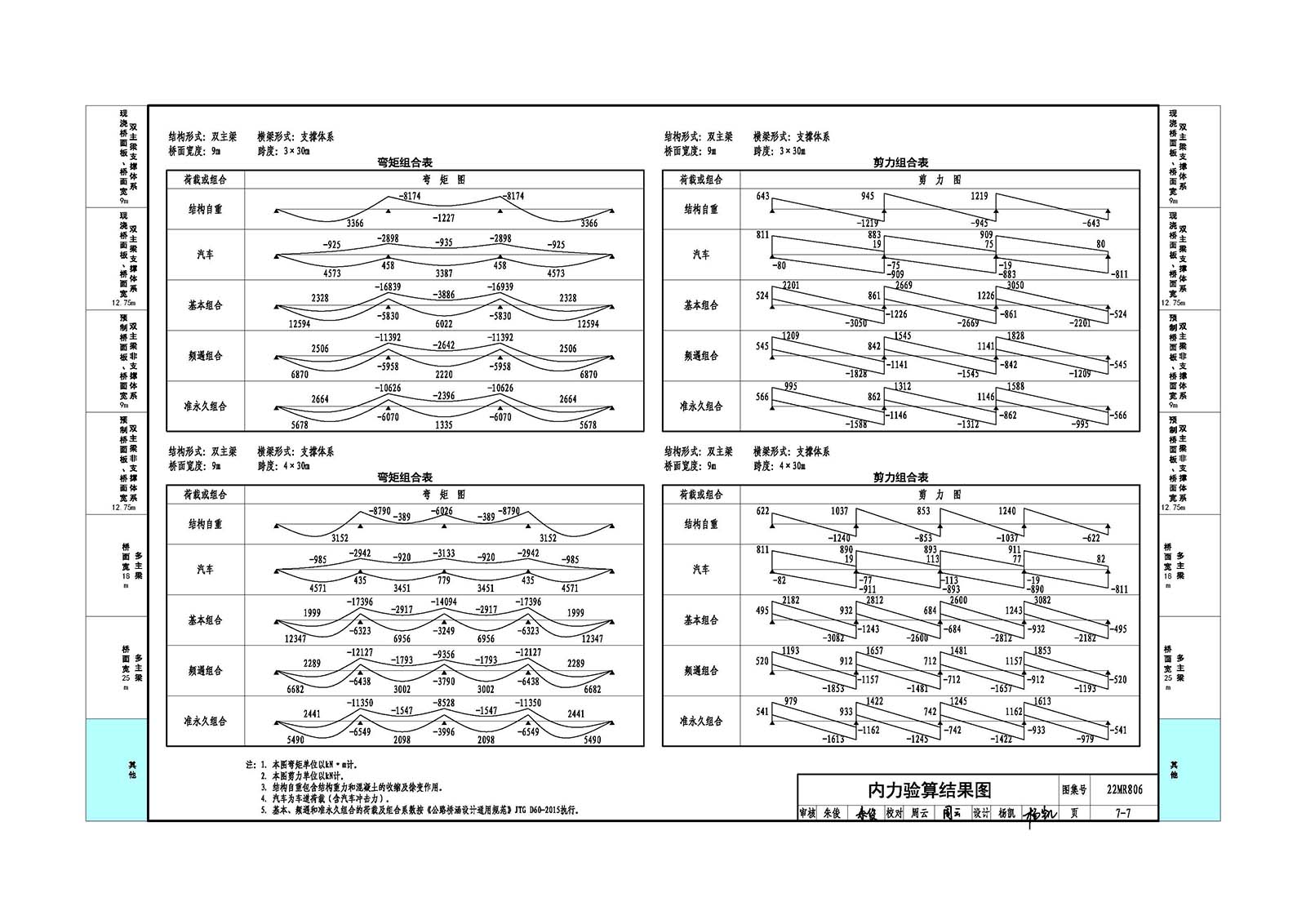

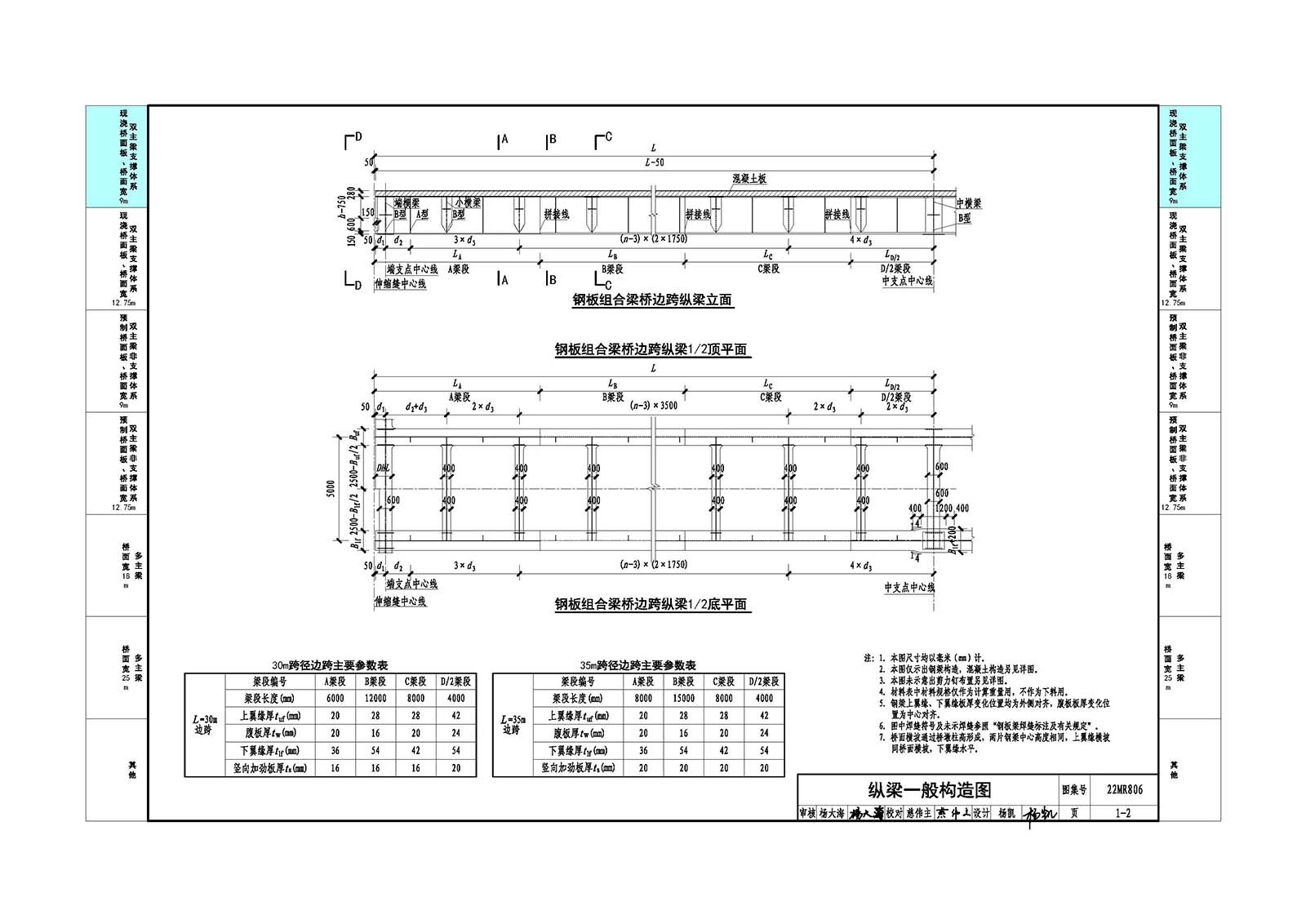

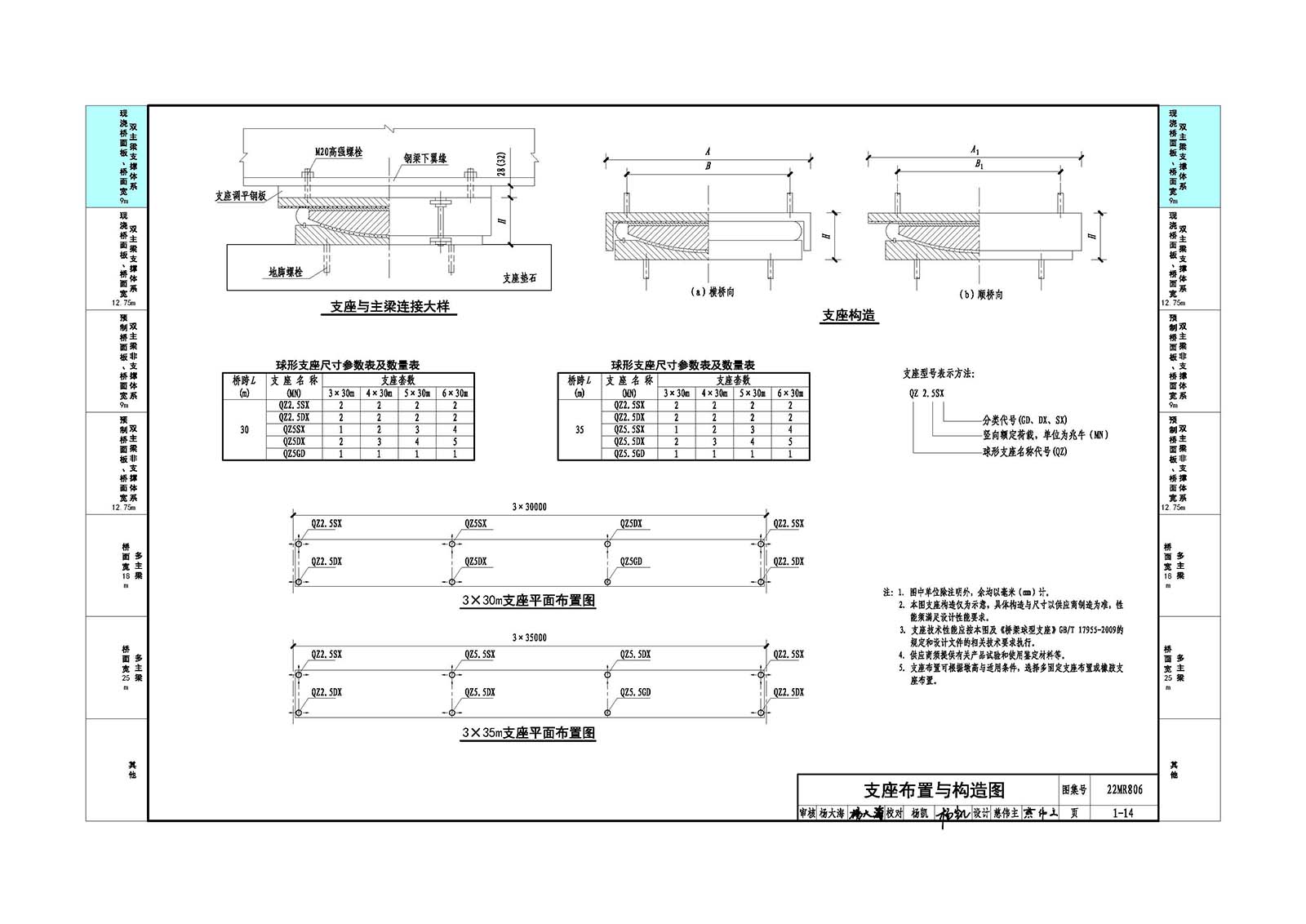

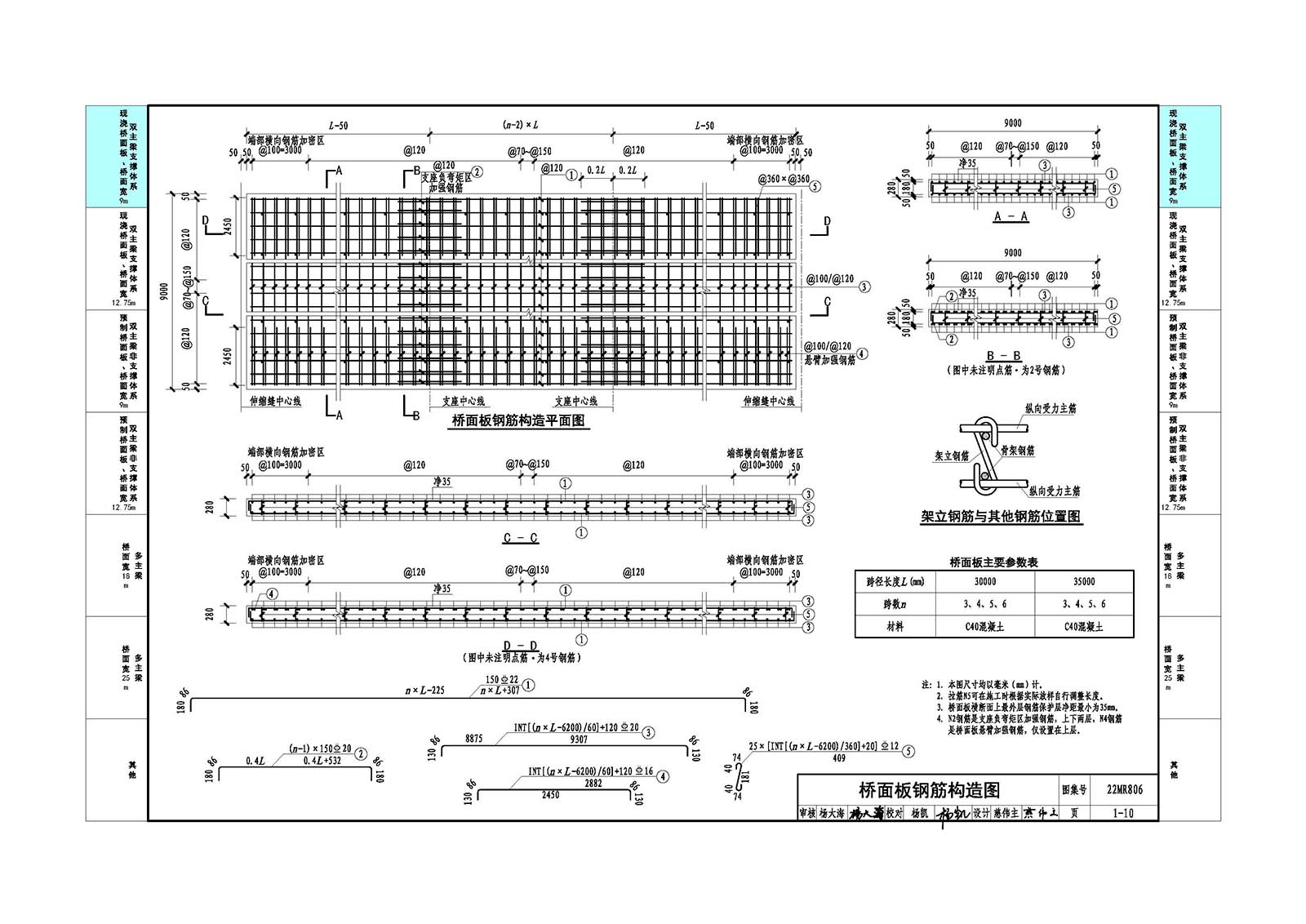

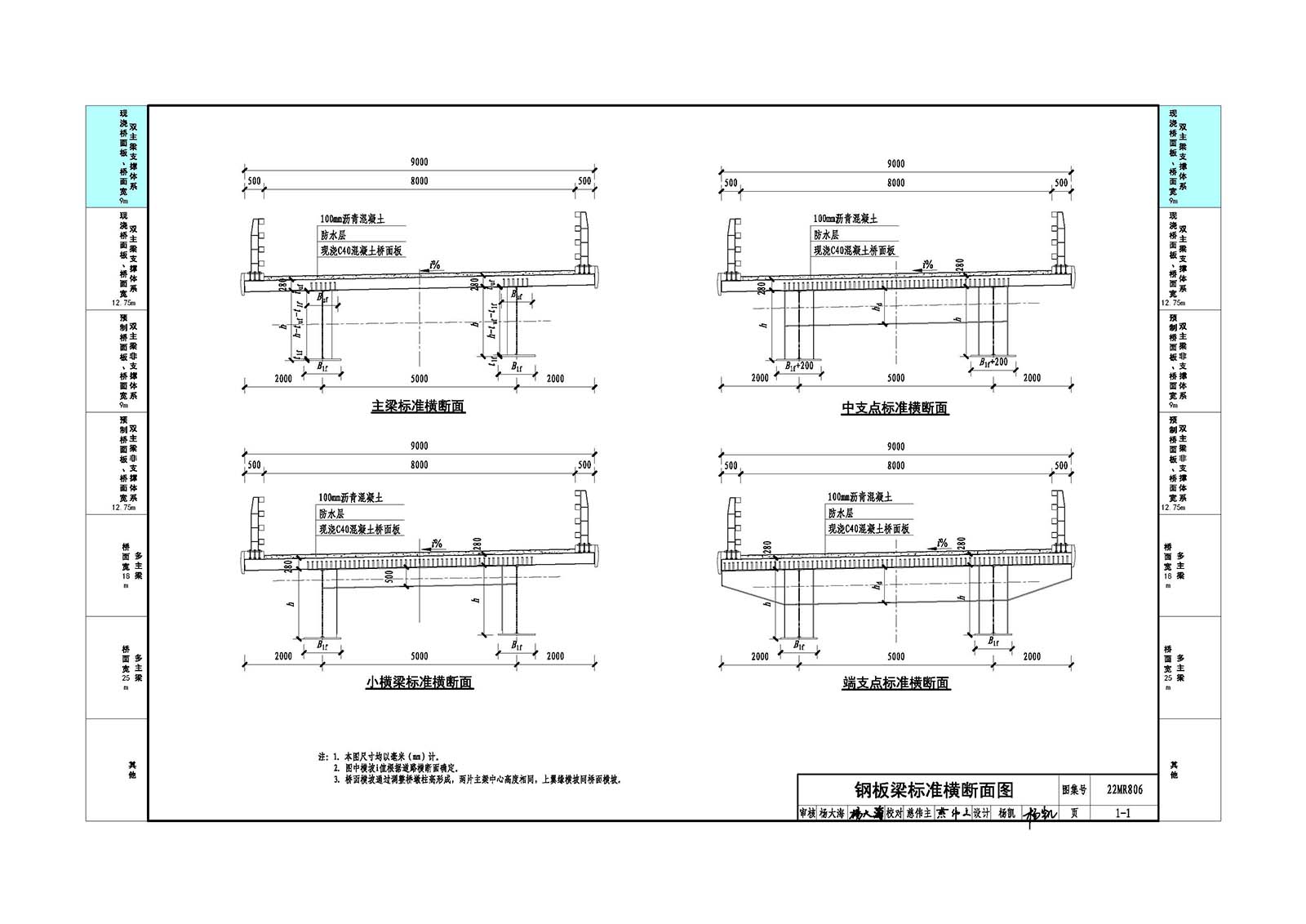

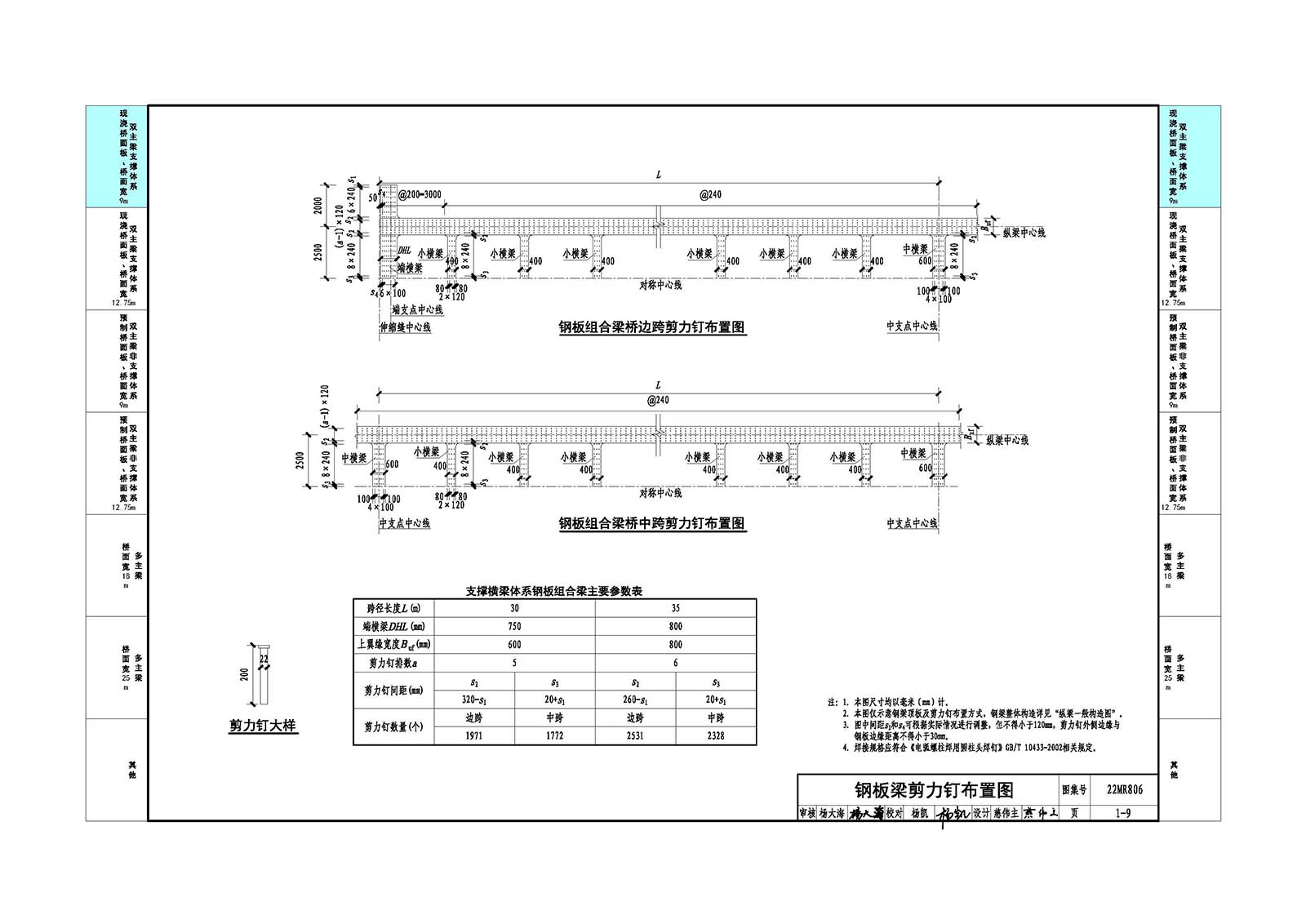

樣張
