22K311-5：防排煙系統設備及部件選用與安裝
- 圖集編號
- 22K311-5
- 圖集名稱
- 防排煙系統設備及部件選用與安裝
- 定價
- 66.00 元
- 開本
- 16 開
- 主編單位
- 中國航空規劃設計研究總院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介

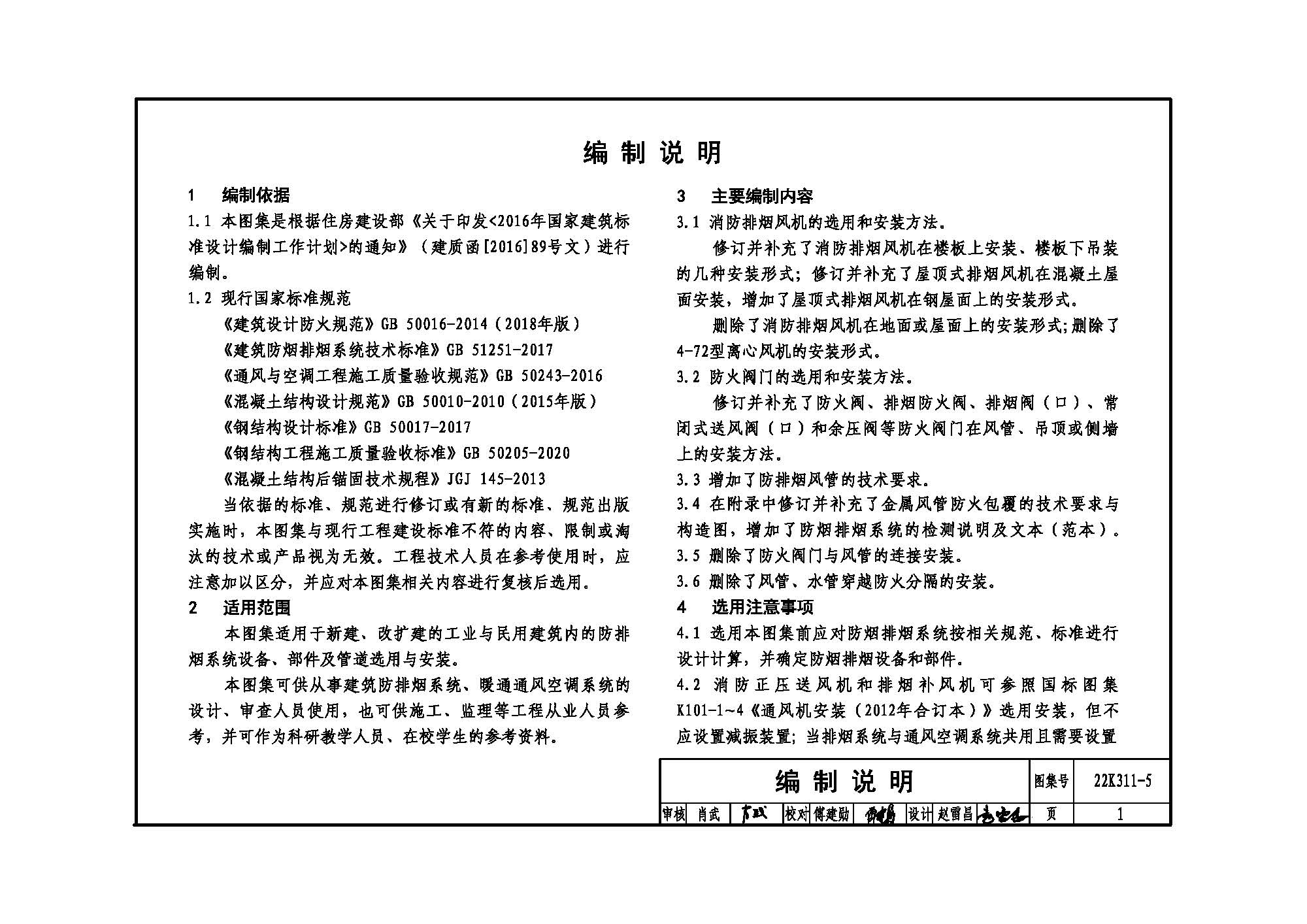

本圖集為修編圖集，替代07K103-2《防排煙系統設備及附件選用與安裝》。
1 本圖集主要適用于新建、改建和擴建的的工業與民用建筑內的防排煙系統設備、部件及管道選用與安裝。同時可供從事建筑防排煙系統設計、審查以及施工、監理等工程從業人員參考。
2 圖集主要內容包括消防排煙通風機安裝、防火閥門安裝、防排煙風管、附錄等4個部分。
3 對原圖集修編的內容有以下幾個方面：

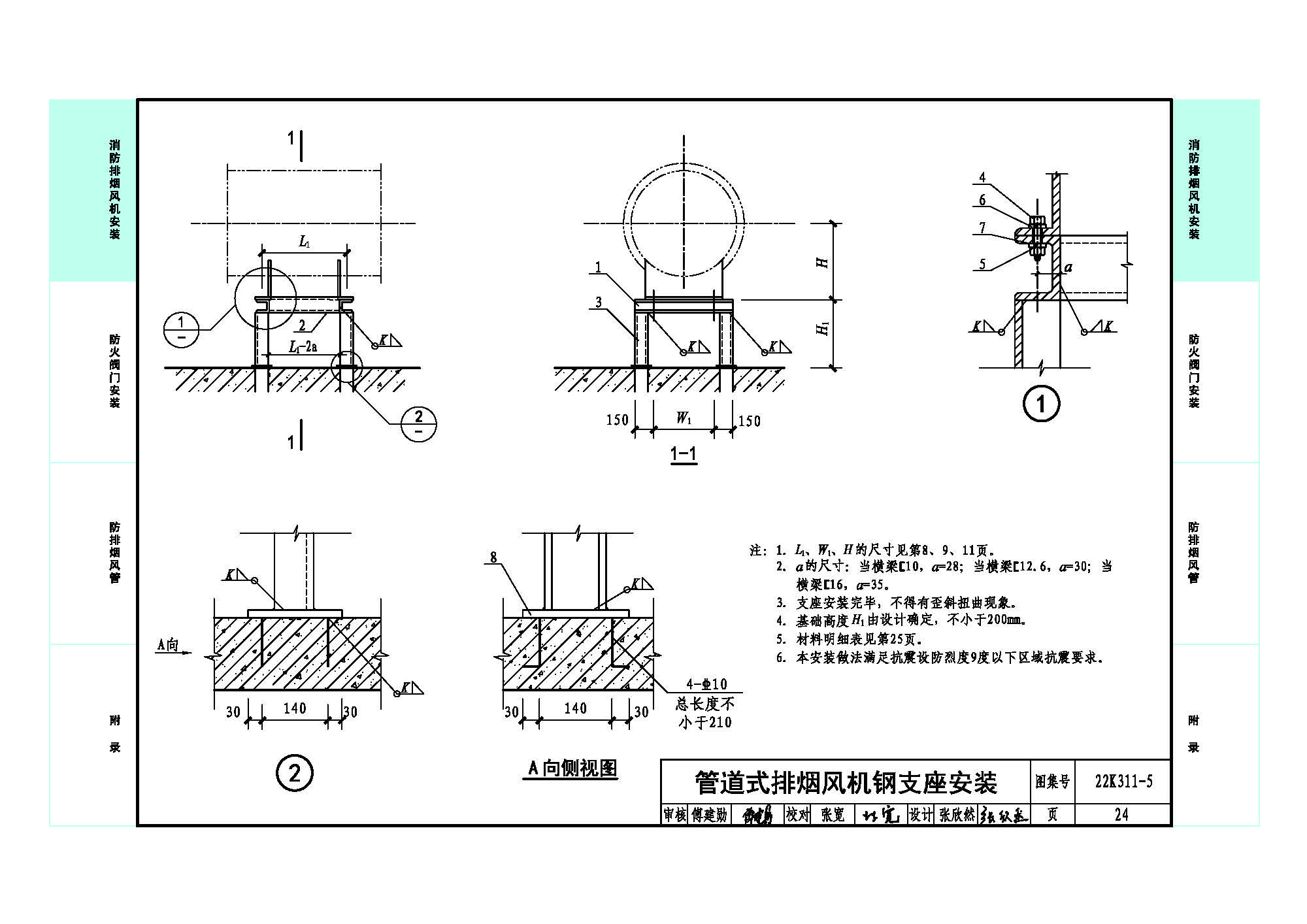

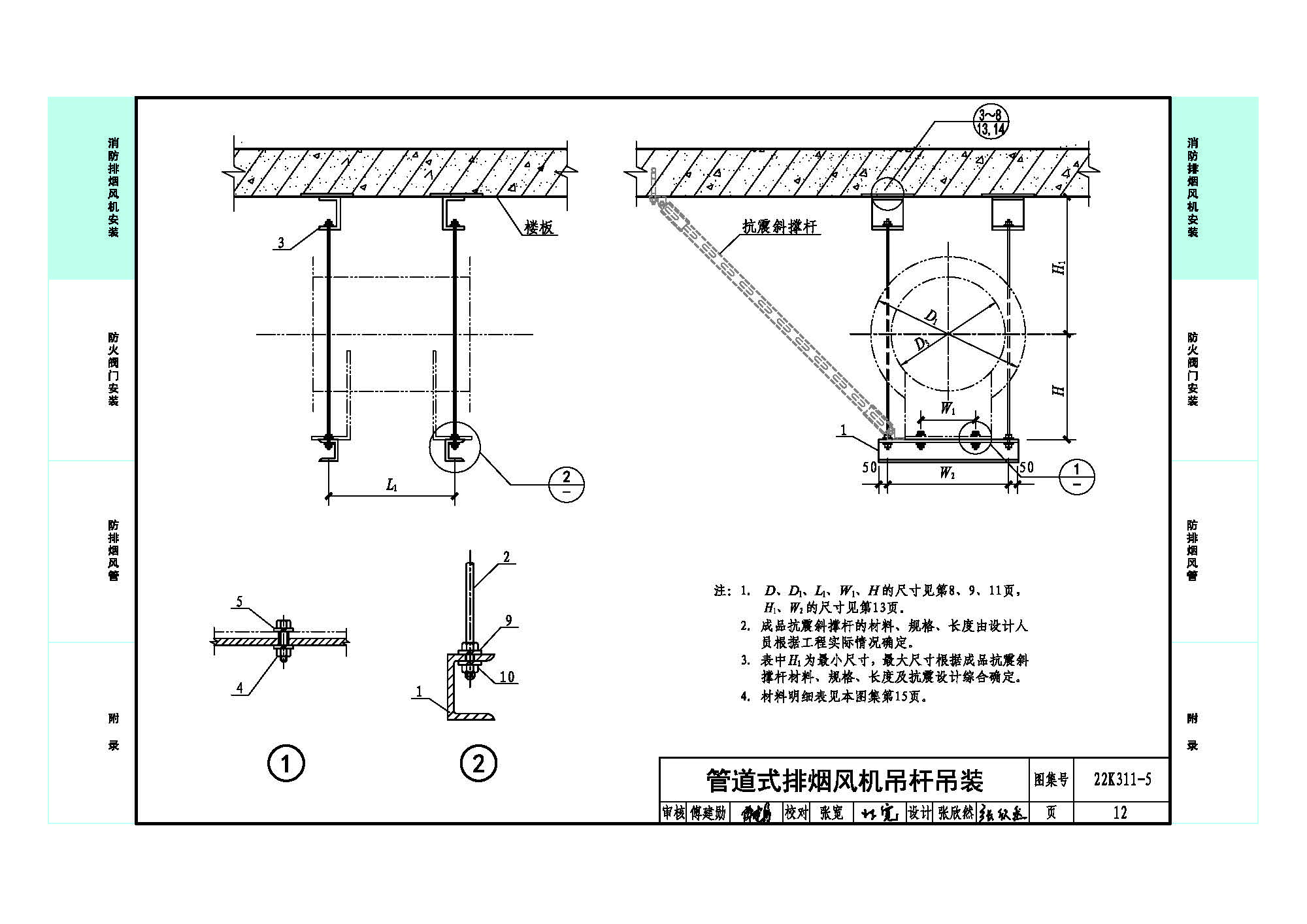

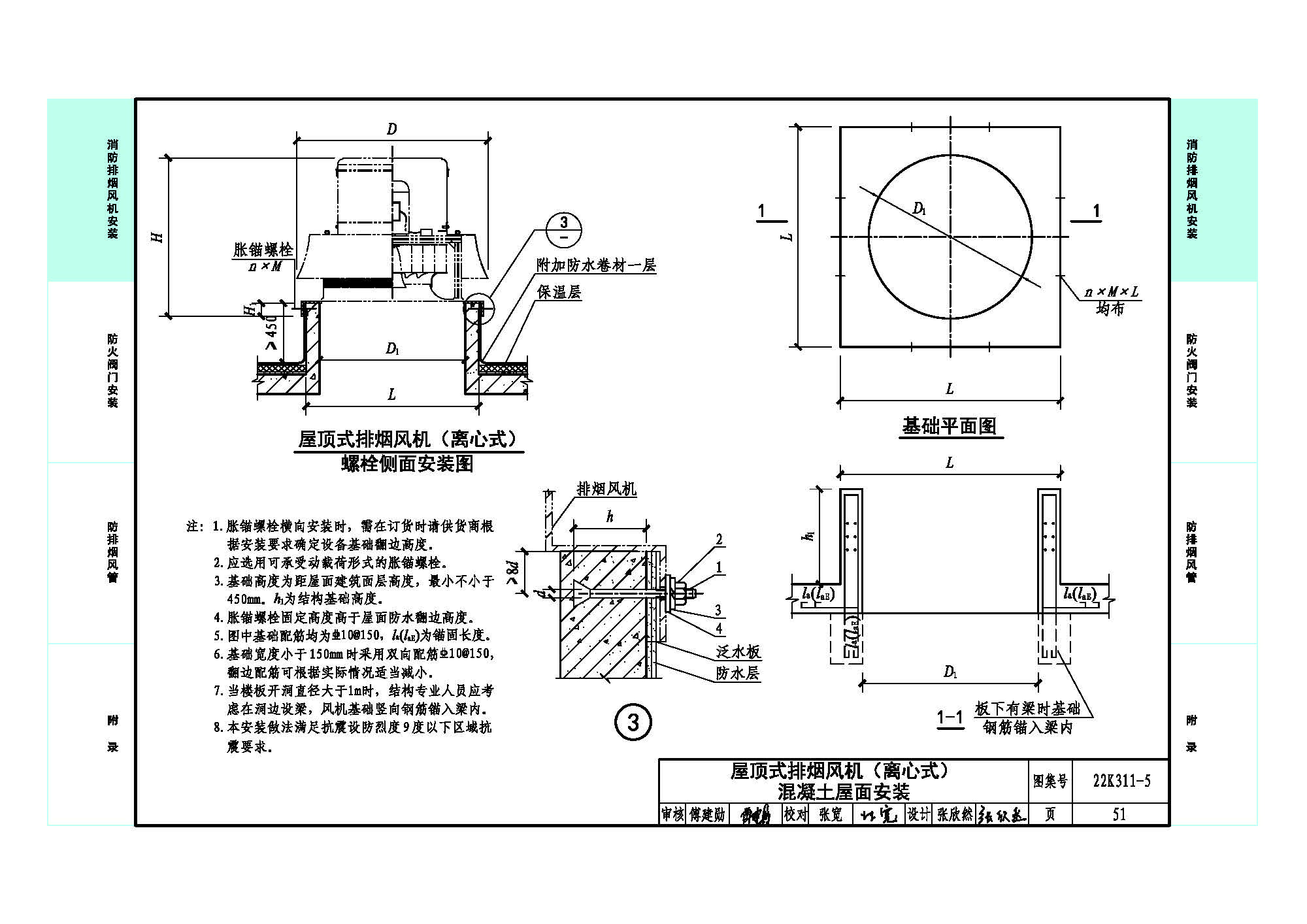

（1）對消防用防排煙風機重新進行了梳理，保留并修訂了排煙用管道式風機（軸流、混流）、離心式風機和屋頂式風機的性能表、外形尺寸表、安裝詳圖及材料明細表。
刪除了加壓送風機和4-72型離心風機的相關內容，以及排煙用管道式風機（軸流、混流）在地面、屋面、墻體上的安裝內容。

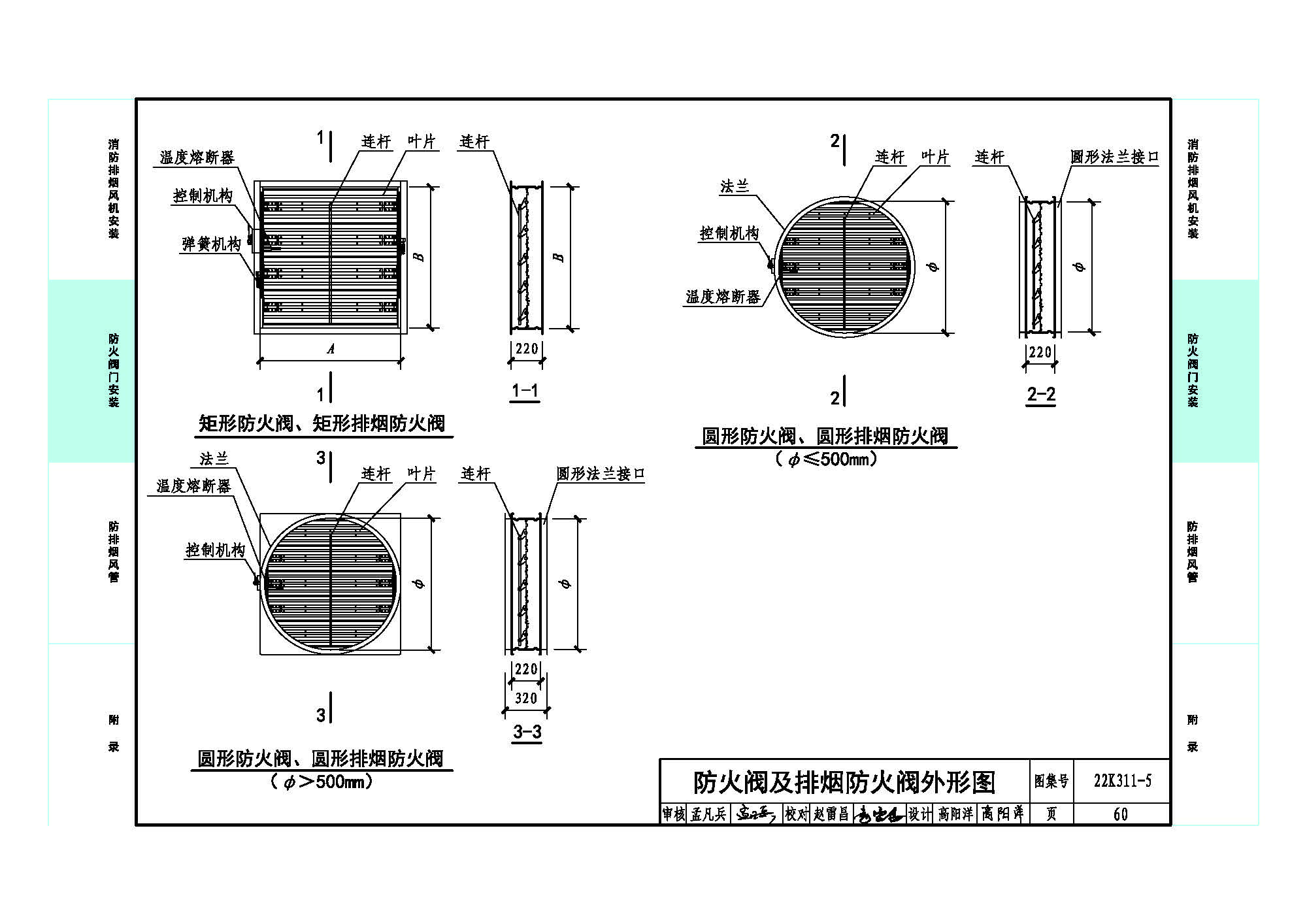

（2）補充、修訂了防火閥門選用、安裝內容，刪除了與現行國家標準相悖的安裝形式、做法，以及風管、水管穿越防火墻、變形縫、樓板的做法。
（3）刪除了防火風管及部件的制作與安裝。

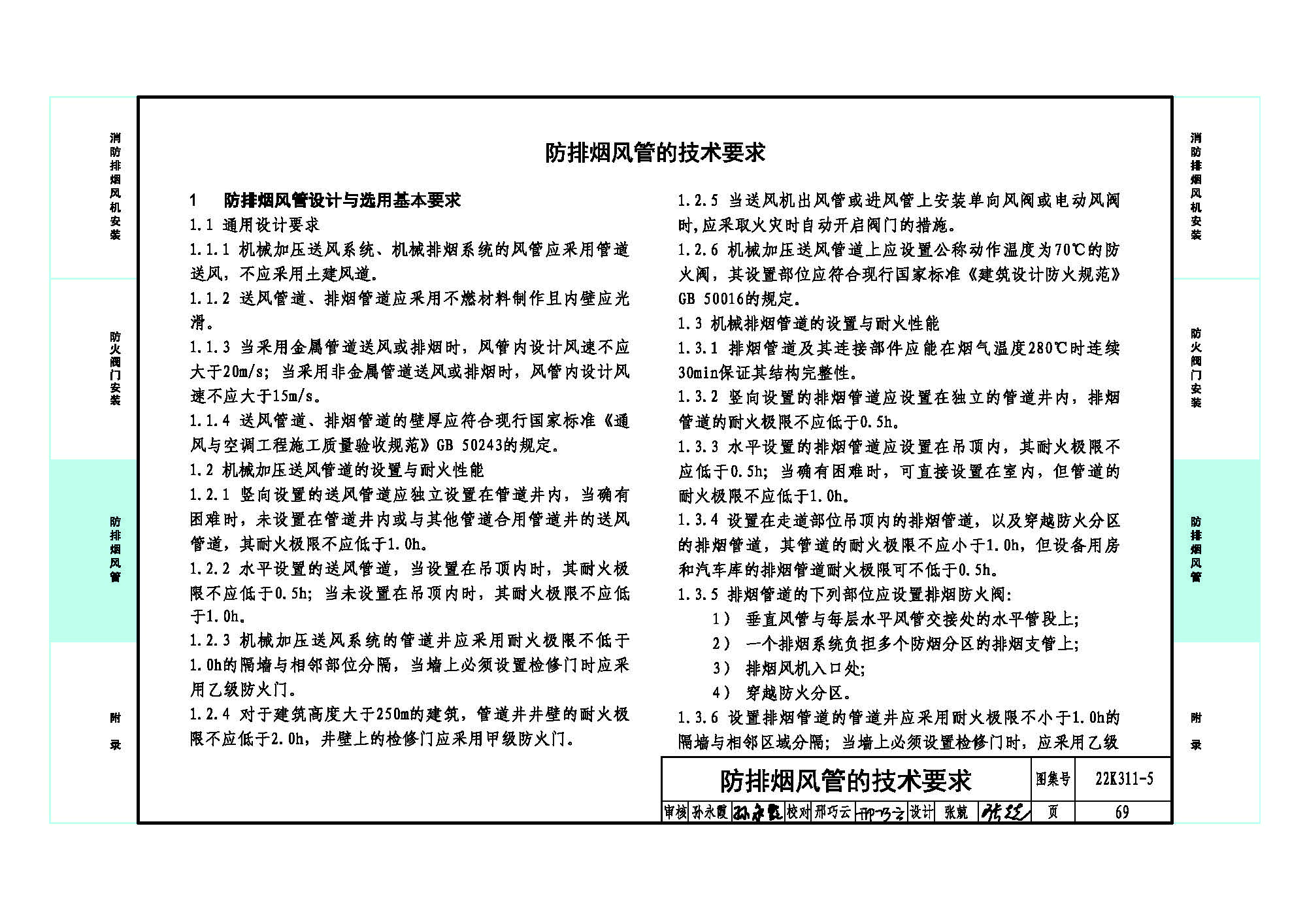

（4）新增了防排煙風管的技術要求。

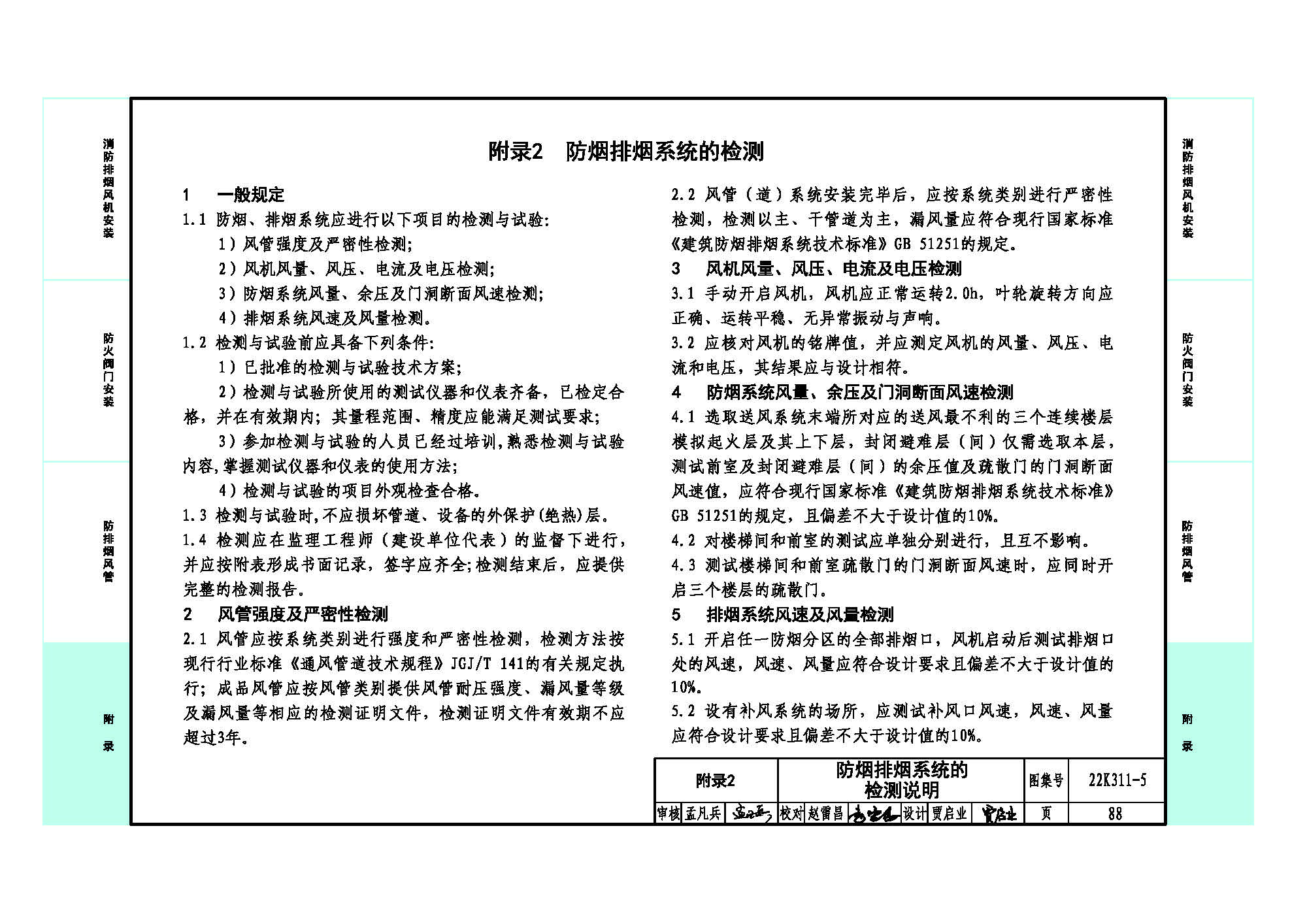

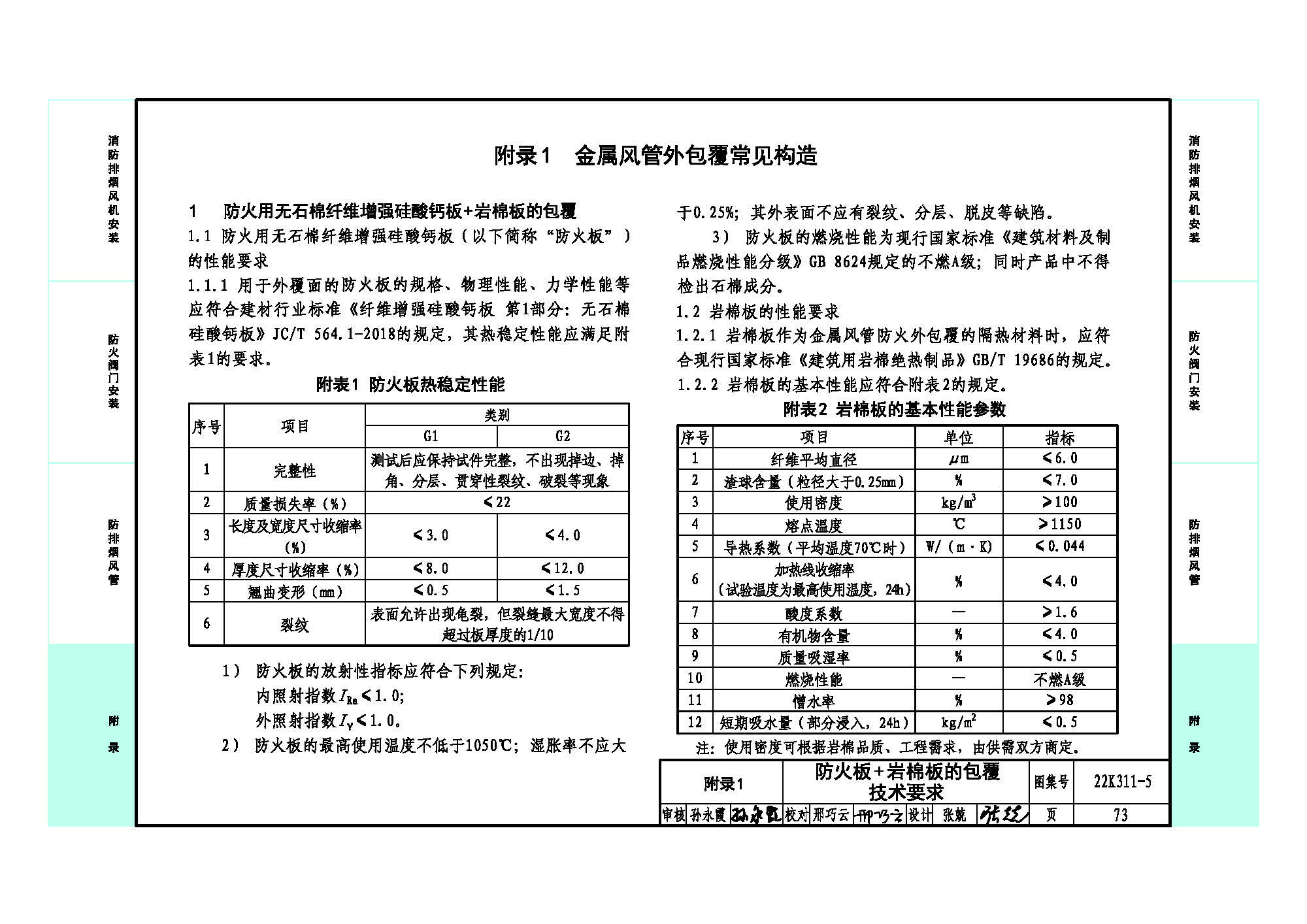

（5）新增了附錄部分。附錄1是常見金屬風管外包覆構造，其中列舉了幾種風管防火包覆構造的耐火性能和燃燒性能。附錄2是防煙排煙系統的檢測，給出了檢測文本的范本。
備注
替代07K103-2
樣張
