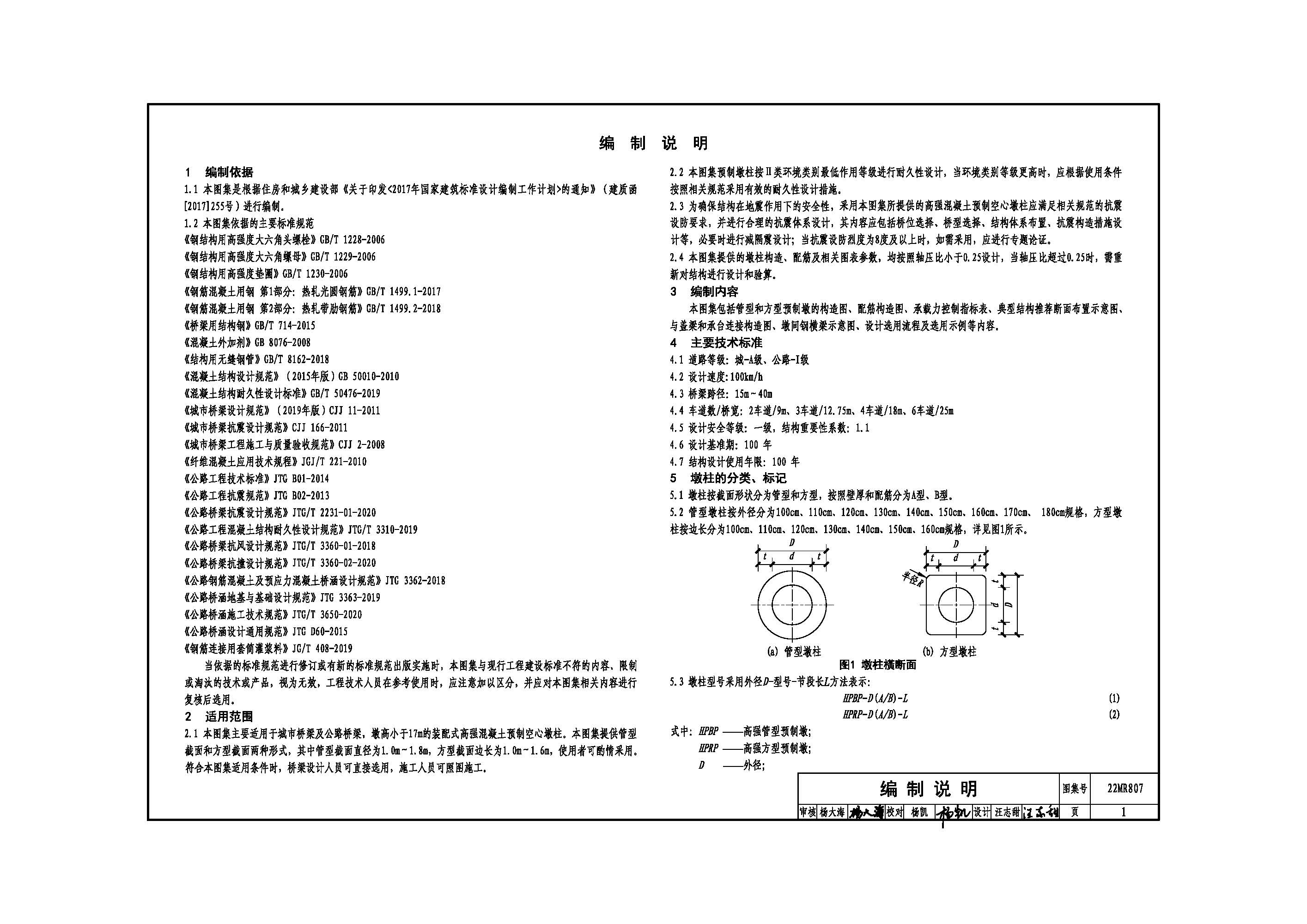

本圖集適用于城市橋梁及公路橋梁，墩高小于17m的裝配式高強混凝土預制空心墩柱。本圖集提供管型截面和方形截面兩種形式，其中管型截面直徑為1.0~1.8m，方型截面邊長為1.0~1.6m，使用者可酌情采用。

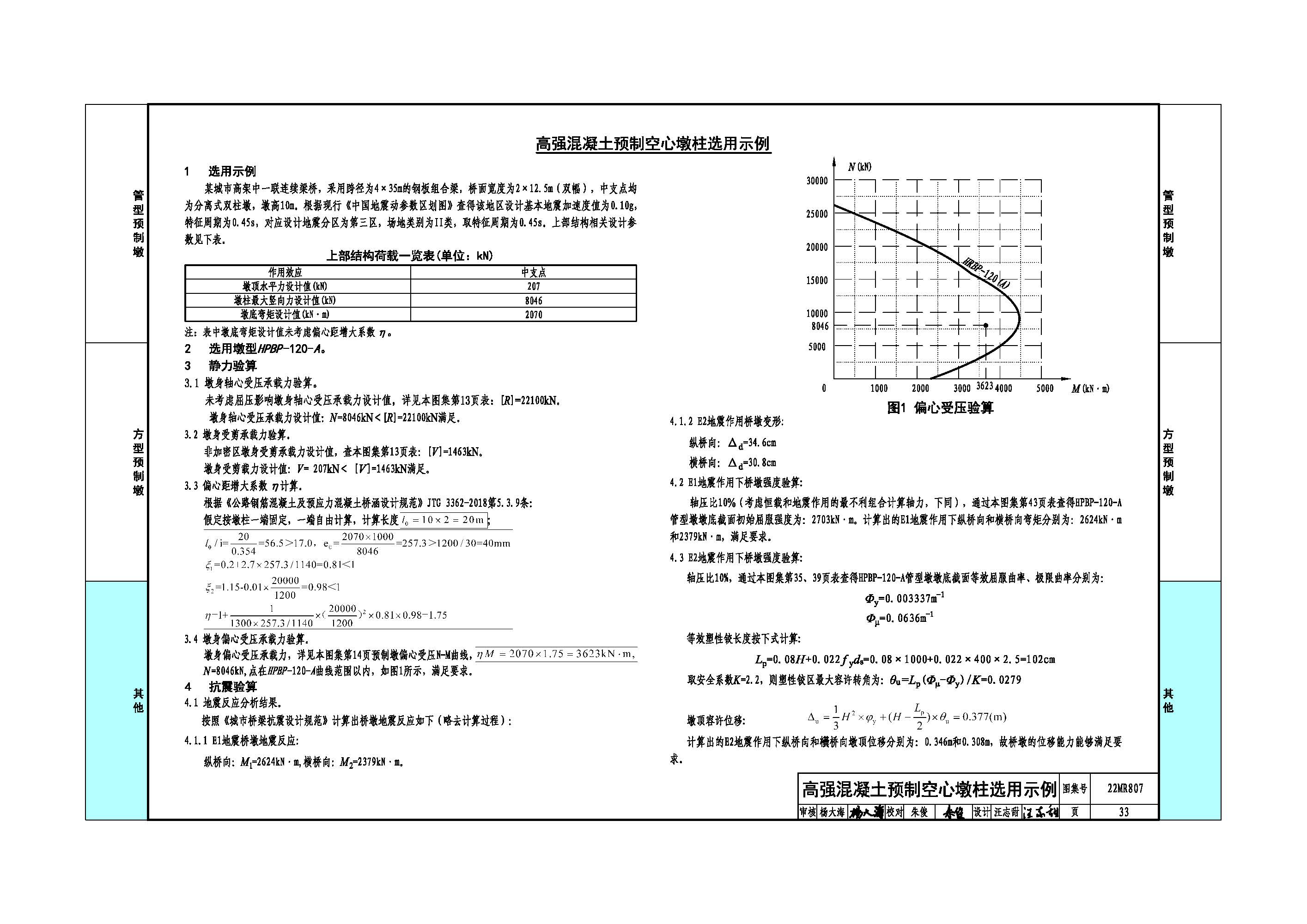

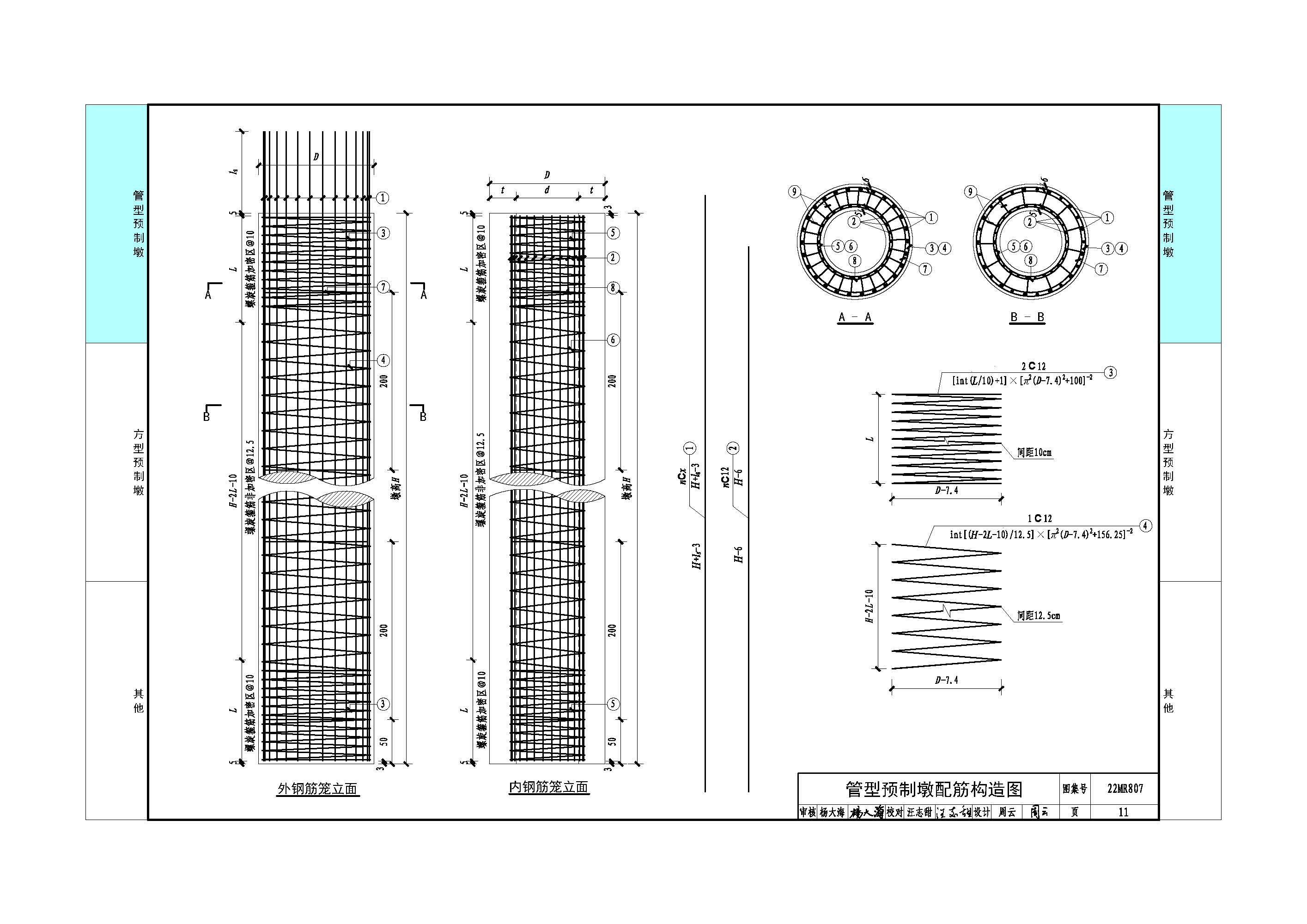

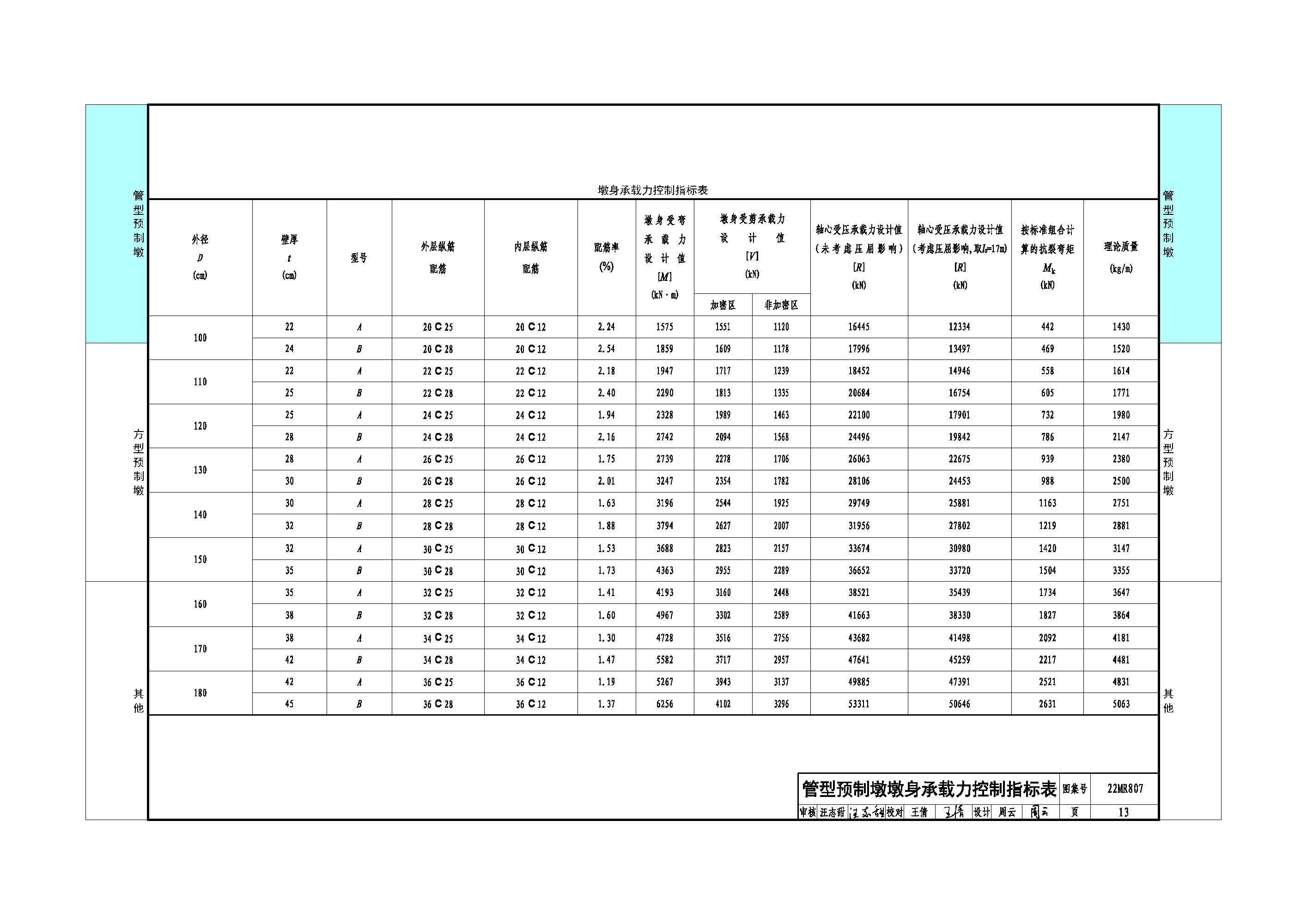

主要內(nèi)容：本圖集包括管型和方型預制墩的構造圖、配筋構造圖、承載力控制指標表、典型結構推薦斷面布置示意圖、與蓋梁和承臺板連接構造圖、墩間鋼橫梁示意圖、設計選用流程及選用示例等內(nèi)容。
