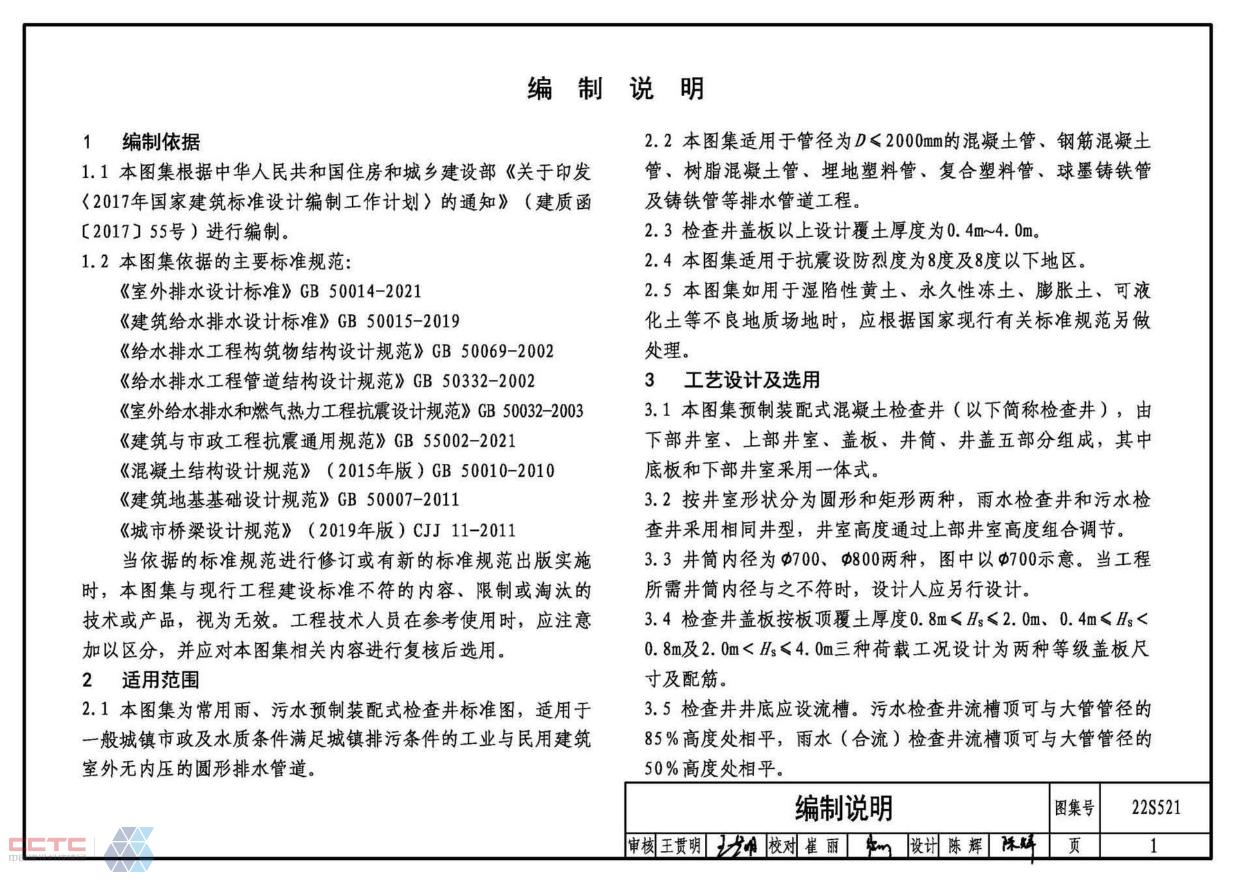

本圖集適用于管徑小于或等于2000mm的混凝土管、鋼筋混凝土管、樹脂混凝土管、埋地塑料管、復合塑料管、球磨鑄鐵管及鑄鐵管等排水管道工程，蓋板頂覆土深度小于或等于4m、檢查井最大允許埋深（即自地面至檢查井底板內表面高度）為7m。

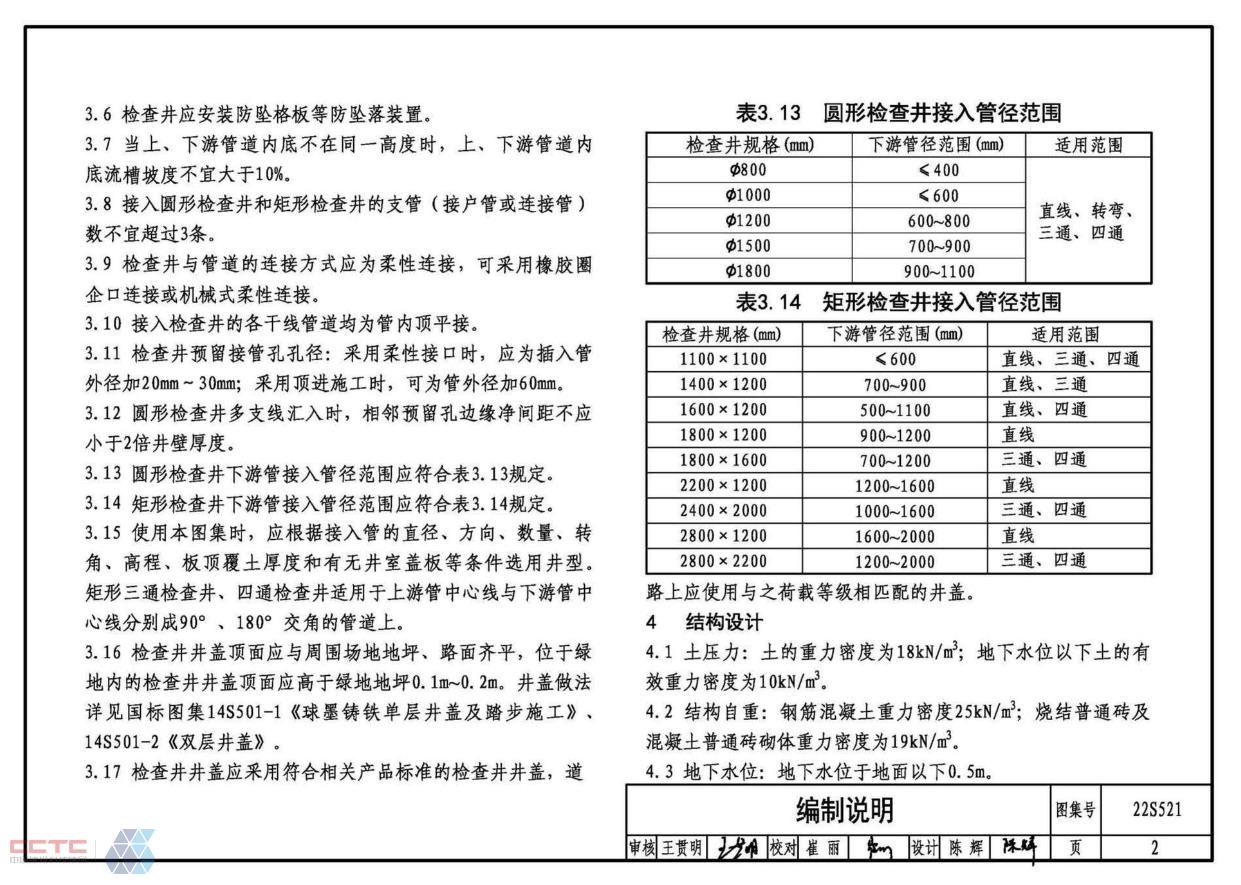

       本圖集主要編制了圓形和矩形兩種類型的預制裝配式混凝土檢查井（以下簡稱檢查井），檢查井由下部井室、上部井室、蓋板、井筒、井蓋五部分組成，其中底板和下部井室采用一體式。圓形檢查井規格包括：∅800、∅1000、∅1200、∅1500、∅1800等5種規格；矩形檢查井規格包括：1100×1100、1400×1200、1600×1200、1800×1200、1800×1600、2200×1200、2400×2000、2800×1200、2800×2200等9種規格。

       圖集給出了各類構件的配筋圖、材料表等，并詳細提供了配套使用的連接節點構造詳圖。 本圖集根據國家現行標準及實際工程經驗編制，提供了常用尺寸檢查井的構件深化設計詳圖，符合當前國家建筑與市政產業現代化發展的需要?？晒┰O(shè)計直接選用或參考使用，生產單位根據設計文件及圖集進行生產，施工單位按設計文件及圖集提供的連接構造施工。
