22D701-3：電纜橋架安裝
- 圖集編號
- 22D701-3
- 圖集名稱
- 電纜橋架安裝
- 定價
- 64.00 元
- 開本
- 16 開
- 主編單位
- 中國五洲工程設計集團有限公司
內容簡介
本圖集適用于新建、擴建、改建的民用建筑和通用工業建筑內電纜橋架的安裝。
本圖集基于行業技術發展和近年來標準制修訂情況對04D701-3《電纜橋架安裝》進行修編，調整了編制架構，增加網格式電纜橋架安裝、電纜橋架引出裝置、電纜槽盒過伸縮縫安裝等內容；增加安裝配件的國家或行業產品標準編號等標注；刪除已淘汰或不常用的電纜橋架安裝形式。

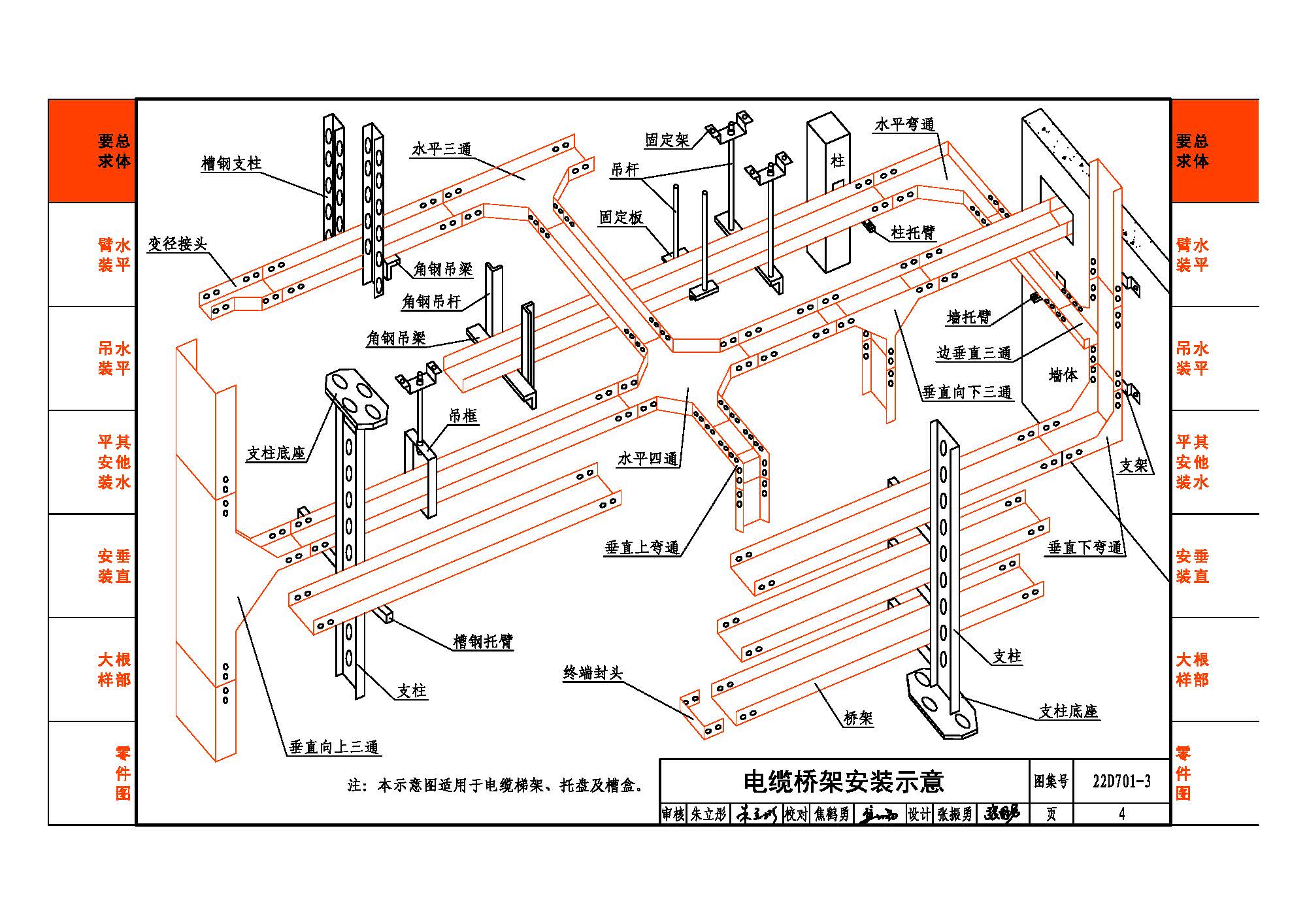

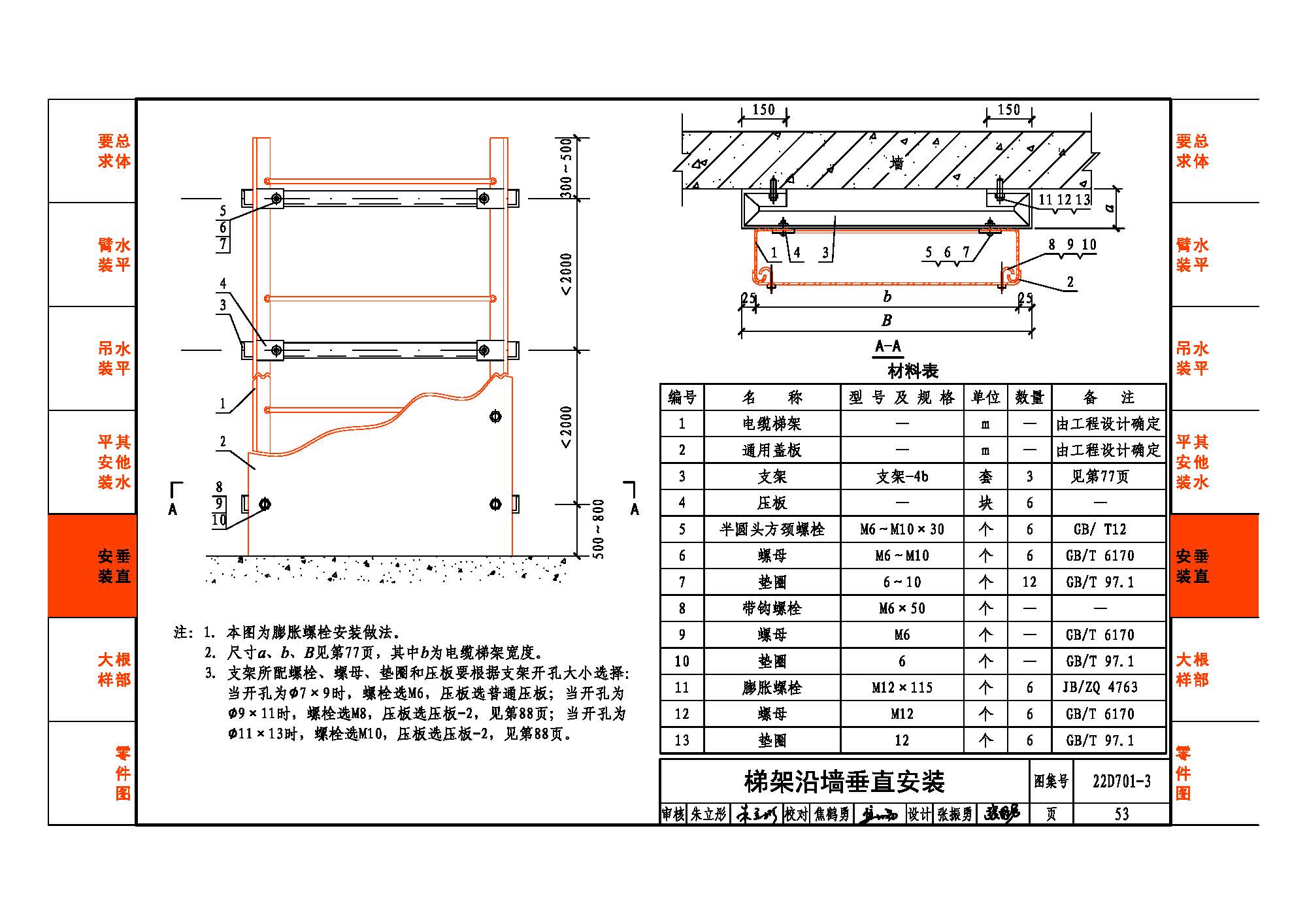

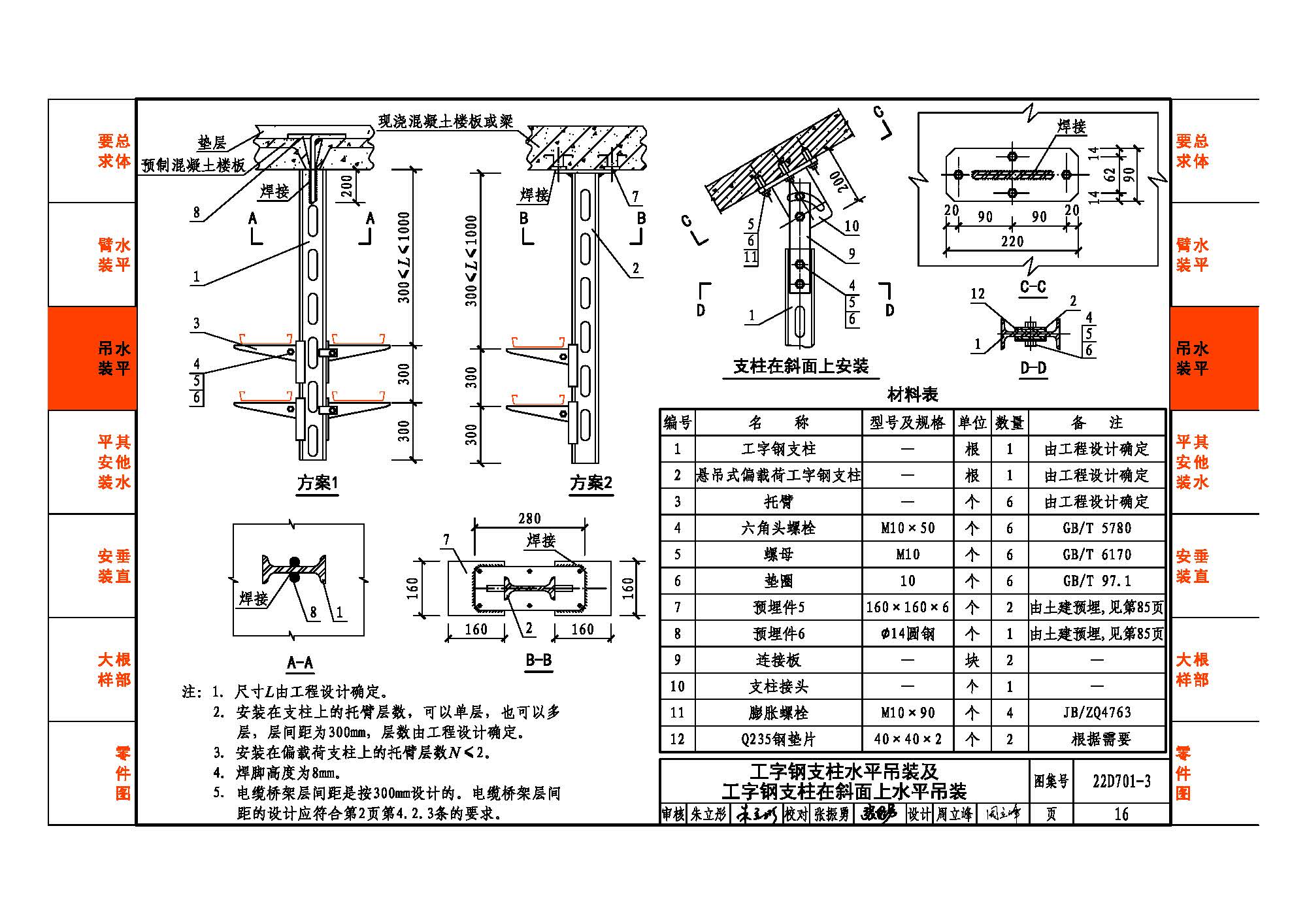

主要內容包括電纜橋架沿墻、柱、梁等位置水平安裝，橋架在樓板下水平吊裝，橋架沿墻、樓板垂直安裝，橋架在電纜溝、電纜隧道內安裝，網格式電纜橋架安裝等安裝方式。施工安裝人員可參考施工。
備注
替代04D701-3
樣張
