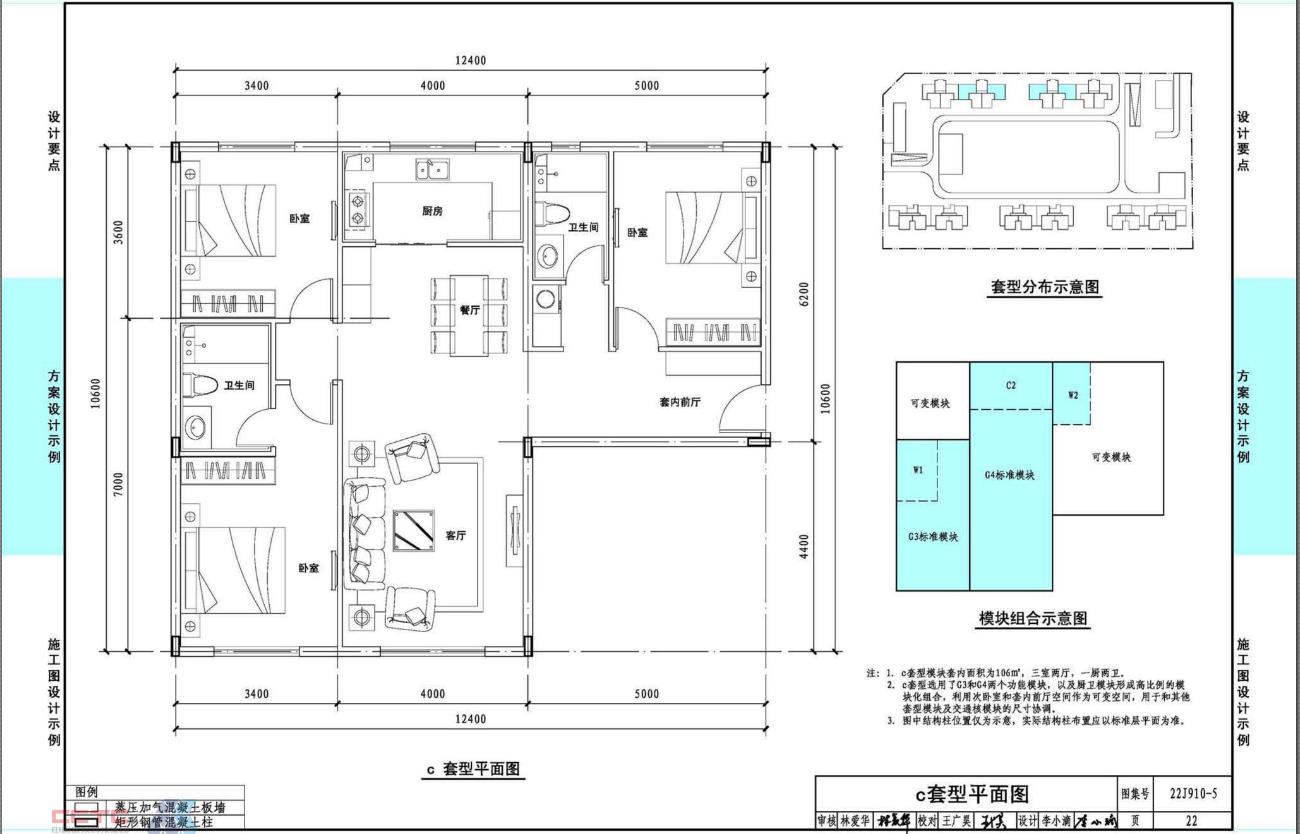

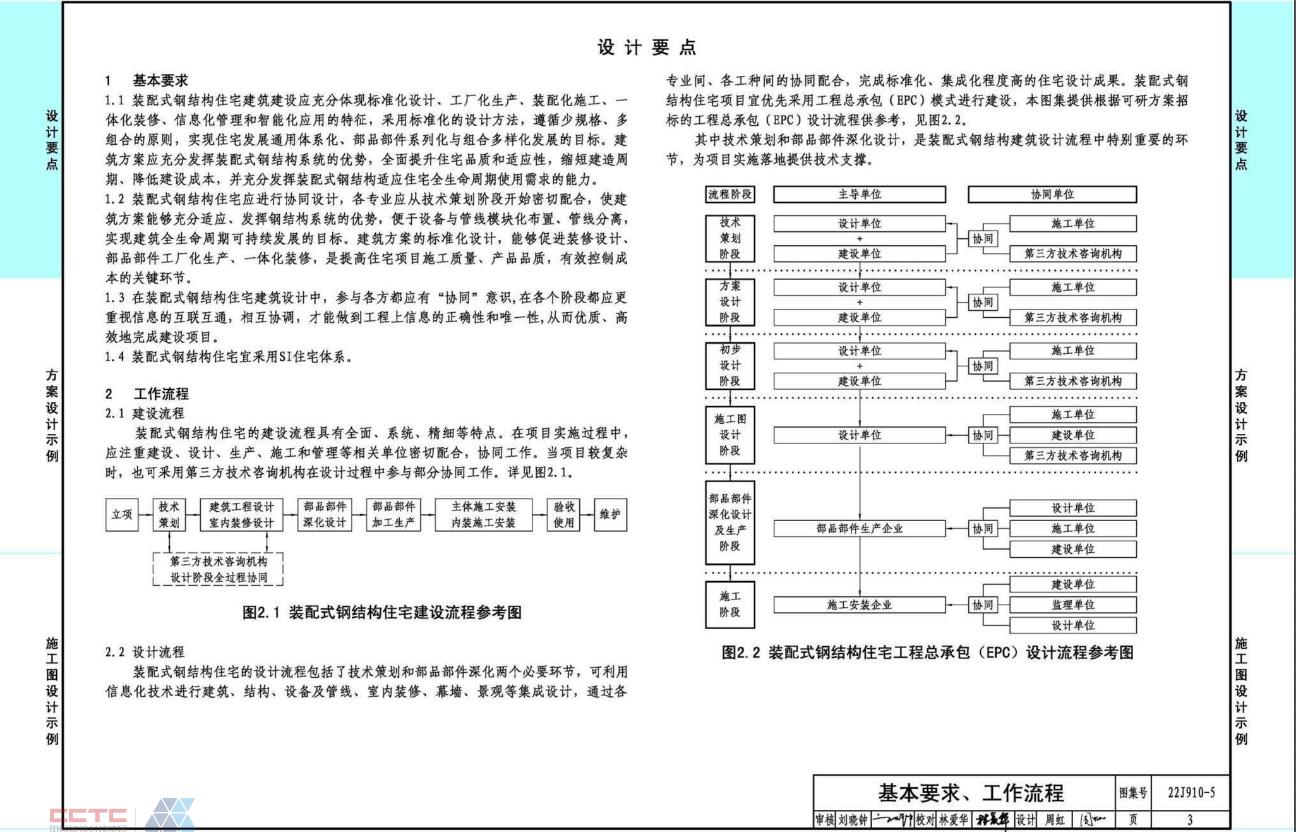

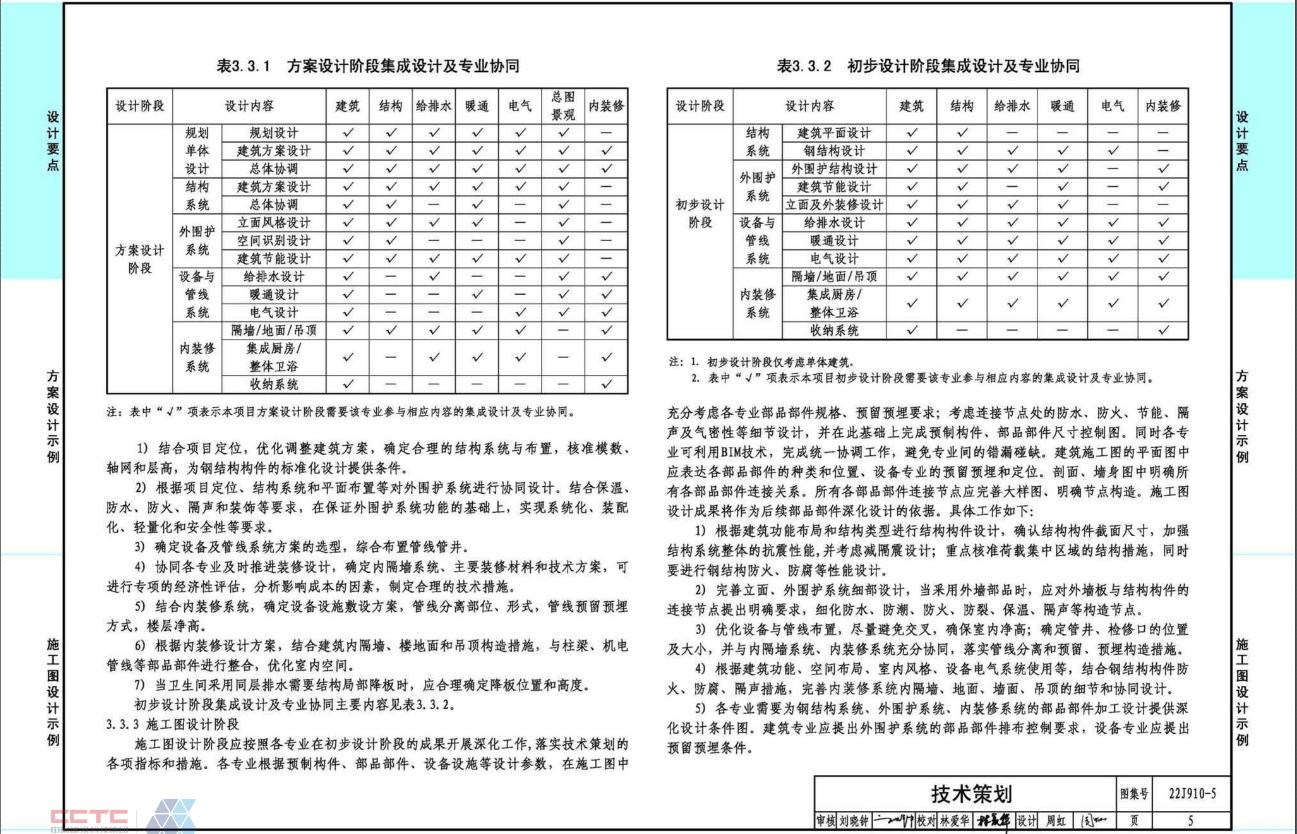

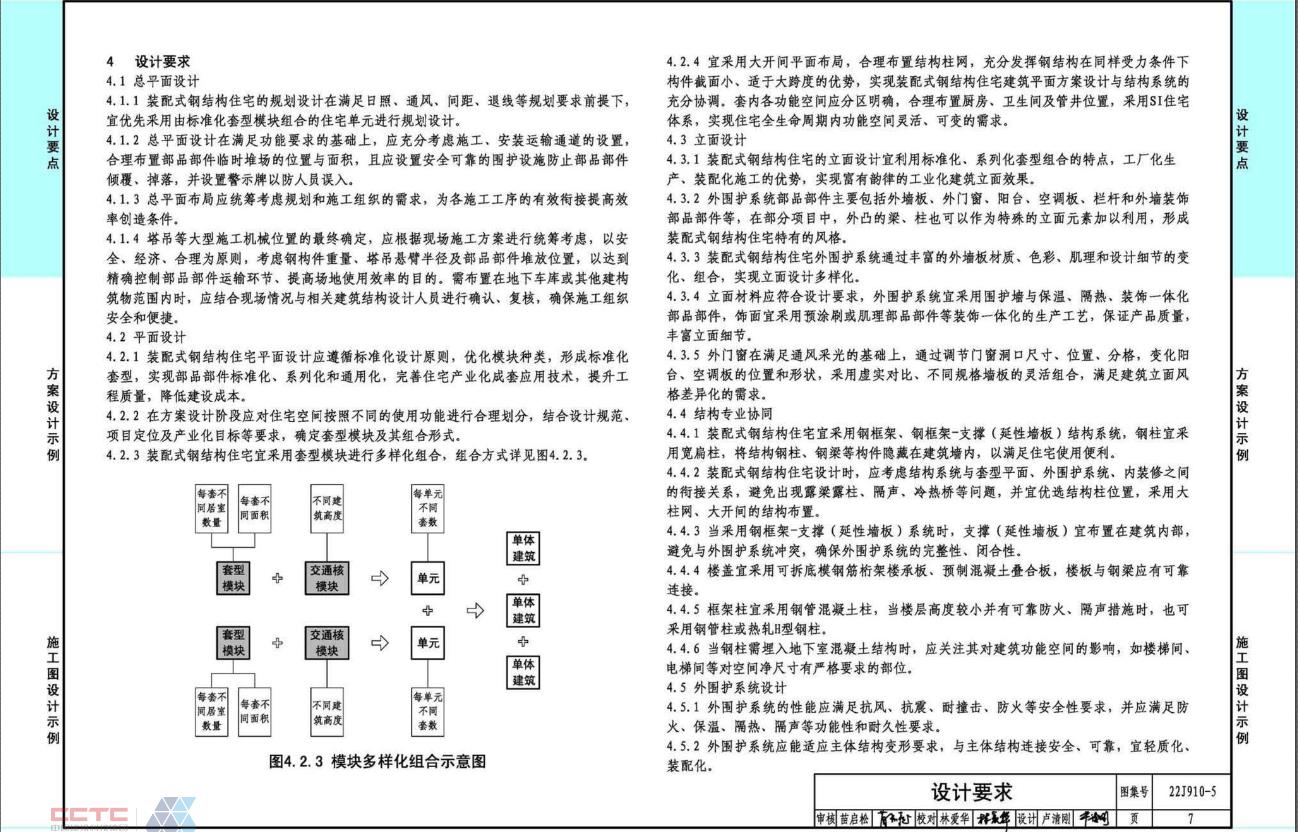

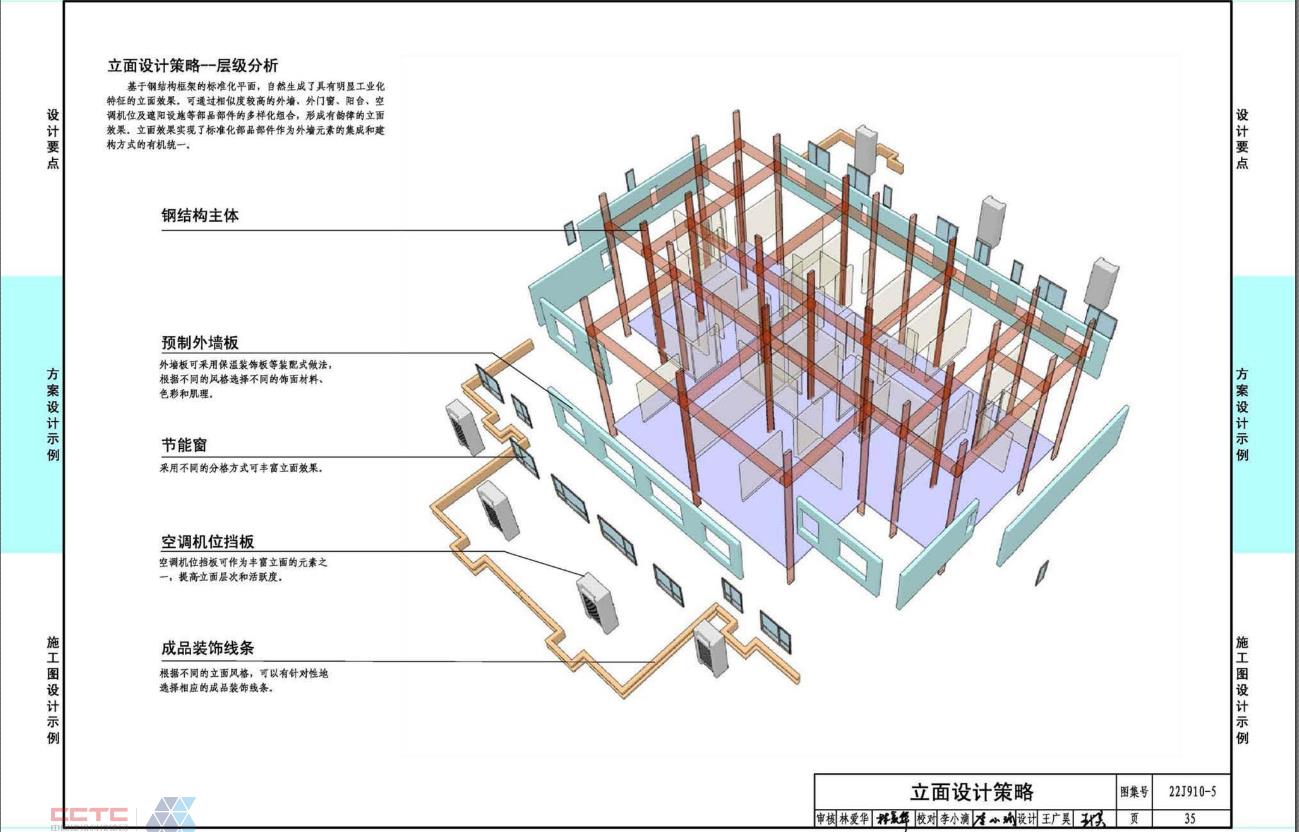

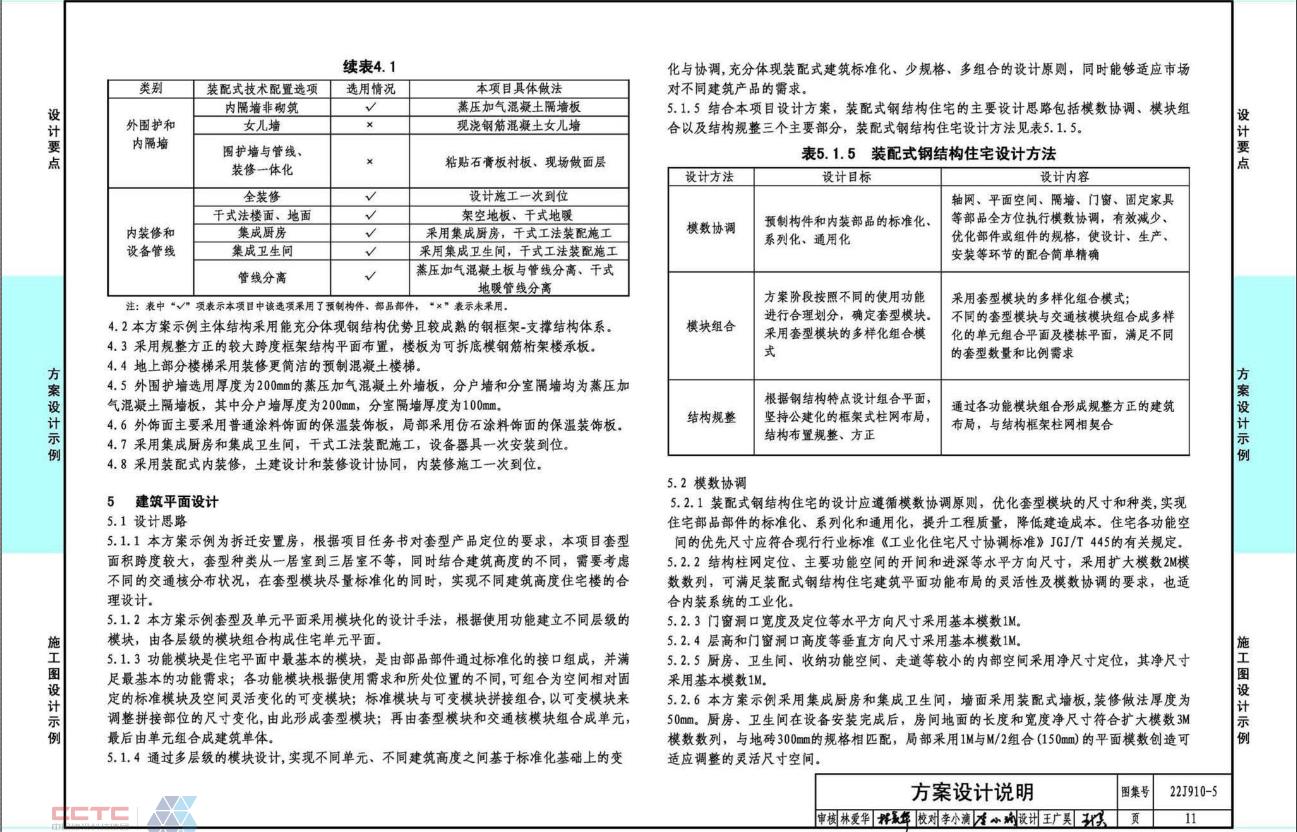

本圖集為實現我國建筑產業現代化、推動建筑領域節能減排、助力國家實現2030年碳達峰和2060年碳中和的雙碳目標、改善人居環境提供技術支持。 本圖集適用于裝配式鋼結構住宅建筑的設計。指導設計人員系統、全面地了解、掌握裝配式鋼結構住宅設計的流程、要點、方法和圖面表達。本圖集主要編制了設計要點、方案設計示例、施工圖設計示例三大部分內容。 設計要點提出了適用于裝配式鋼結構住宅的參考設計流程,明確了各階段工作的內容、方法和注意事項，強調了建設、設計、生產、施工、運營單位等各方參與、全專業協同的必要性，編制了設計各階段工作流程、專業協同、技術要點等內容，并以表格形式進行表達。 方案設計示例多維度展示了裝配式鋼結構住宅方案生成的全過程，充分發揮鋼結構住宅結構體系的優勢，通過標準模塊與可變模塊的多樣組合,形成了適應不同居住功能需求的方案系列，在建筑方案階段就實現建筑與結構專業的協同融合，形成具有實際指導意義的裝配式鋼結構住宅設計方法。 施工圖設計示例重點編制了裝配式鋼結構住宅在結構選型、圍護體系、構造節點、專業協同等方面的技術特點、難點和注意事項，著重從設計說明、設計深度和施工圖表達等方面進行展示，充分體現裝配式鋼結構住宅建筑能夠適應居住功能多樣性和精細化的需求。 本圖集還拓展編制了可供設計人員更多了解裝配式鋼結構住宅設計可參考的鋼結構體系選用表、圍護體系選用表及典型節點等內容。 示例均以國內目前實際工程項目為藍本進行提煉編制，依據相關國家標準規范加以優化調整，重點突出本圖集的“示范”作用。詳盡編制了裝配式鋼結構住宅設計各階段的設計流程和協同要點；樹立了裝配式鋼結構住宅大柱網、全生命期套型可變的設計思想；形成了標準化、系列化、集成化的設計方法；充分體現采用裝配式鋼結構建造的住宅建筑的設計思路及圖紙深度要求；并突出裝配式建造技術的特點，易于設計人員了解掌握，有利于提高我國裝配式鋼結構住宅的設計水平，促進裝配式鋼結構建筑產業的發展。
