21J621-1：天窗
- 圖集編號
- 21J621-1
- 圖集名稱
- 天窗
- 定價
- 102.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 中國五洲工程設計集團有限公司
內容簡介
本圖集適用于各種新建、改建和擴建的工業與民用建筑工程，可供建筑設計和工程施工、監理等相關人員使用。圖集內容主要分為7個部分：平屋面罩體天窗、平屋面平天窗、屋面采光帶、坡屋面天窗、鋼天窗架天窗、地下室天窗和導光管采光系統。本圖集編制主要以天窗的材料與安裝、參數說明、大樣及節點構造詳圖為主。
備注
替代05J621-1、09J621-2

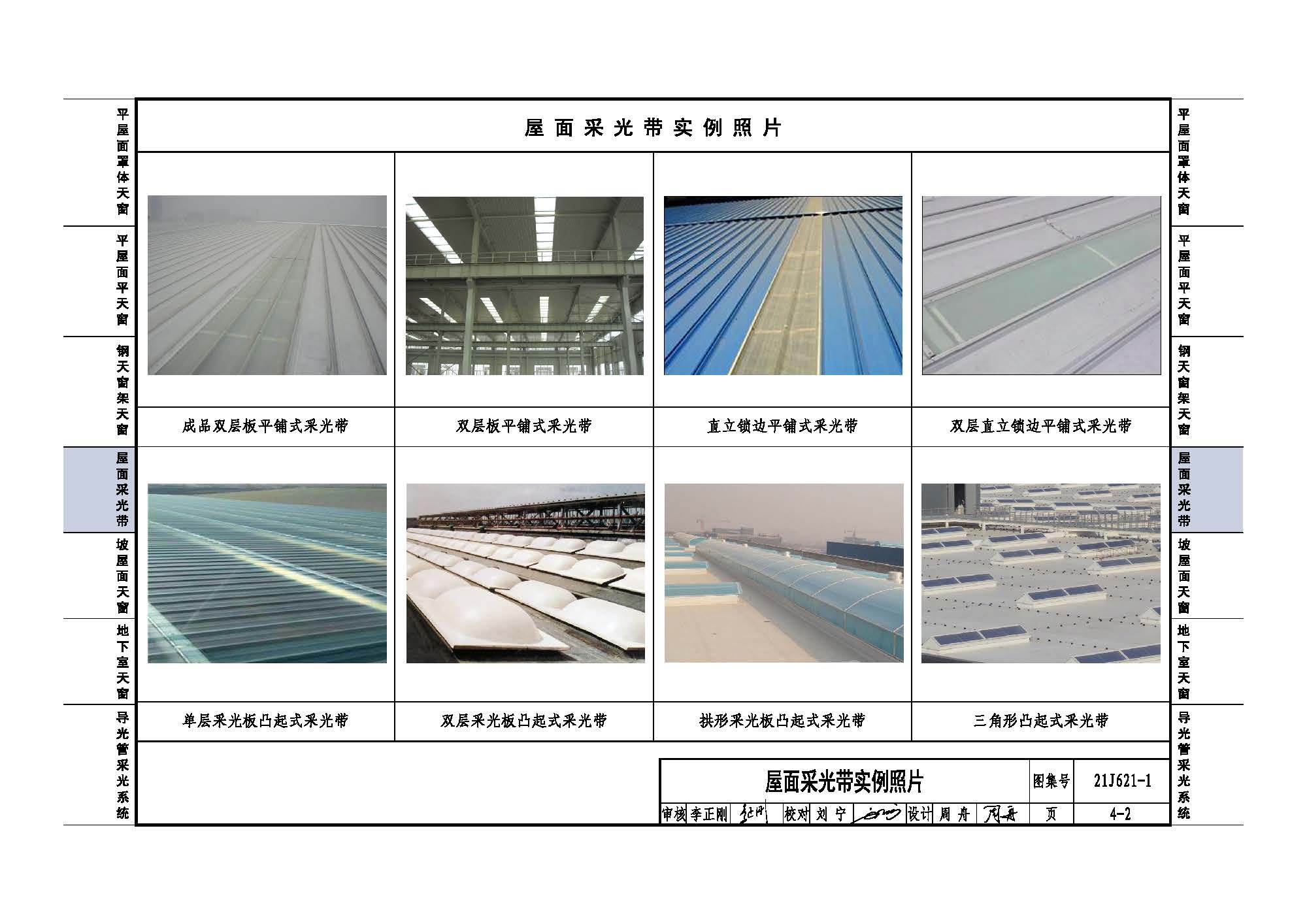

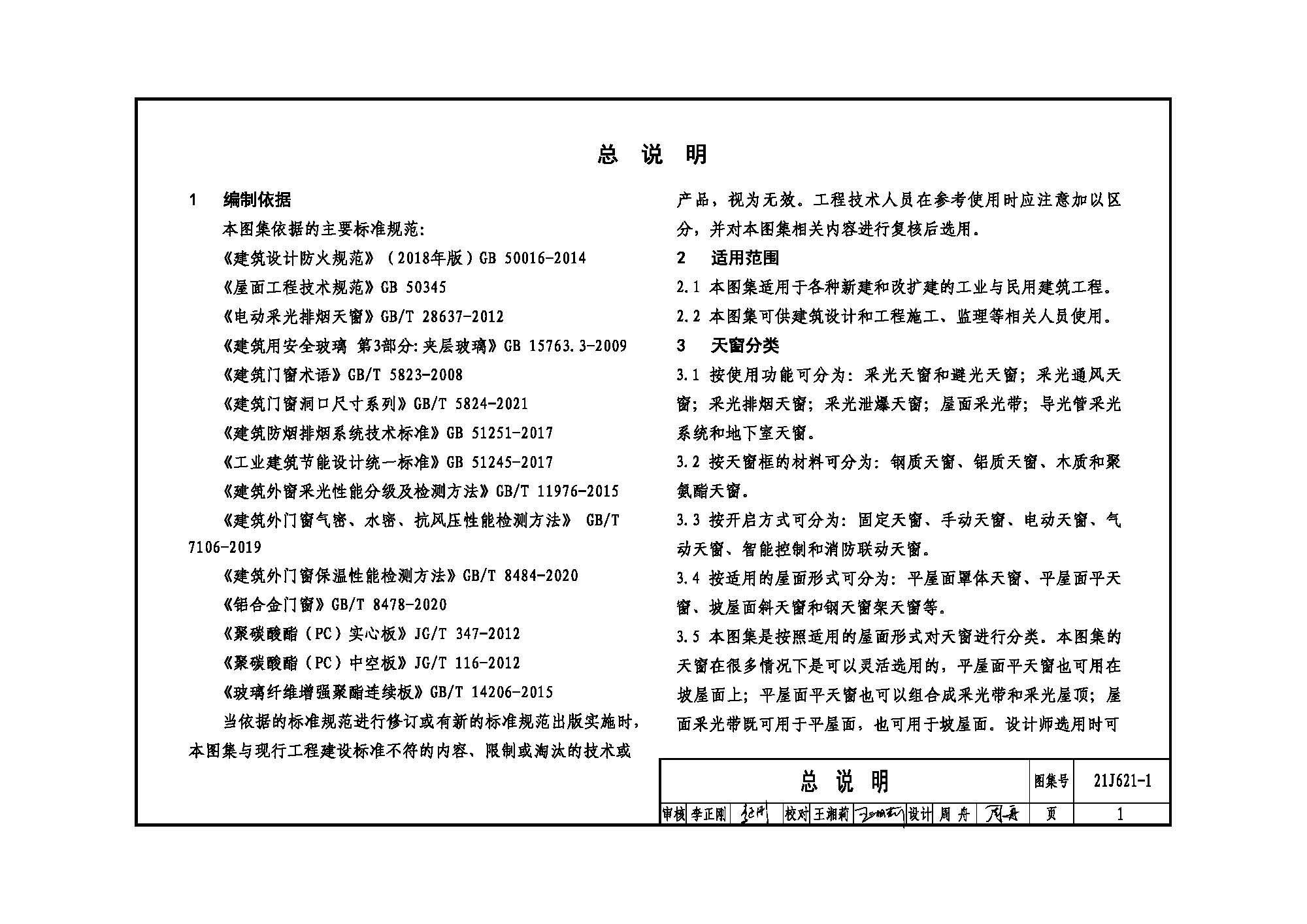

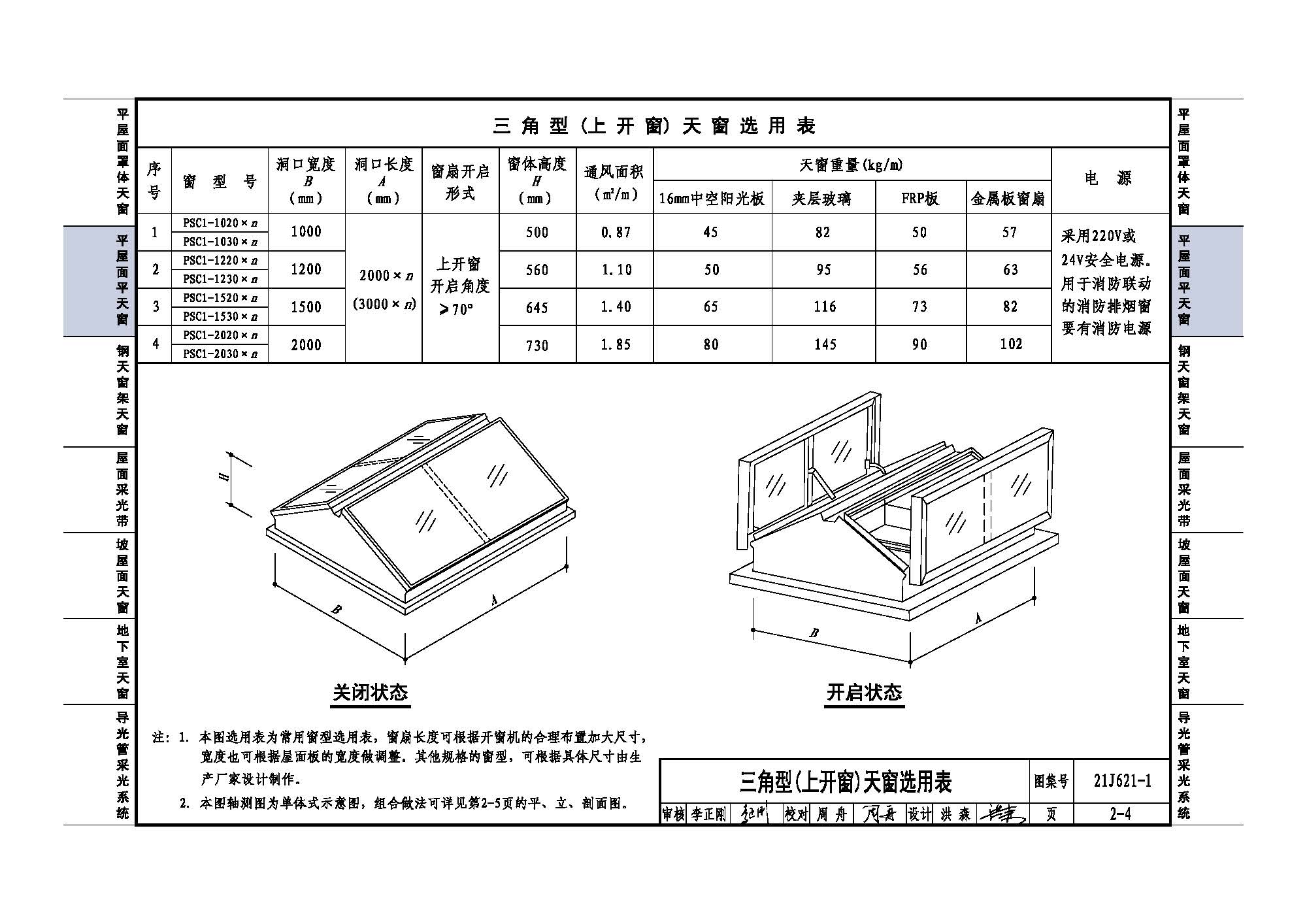

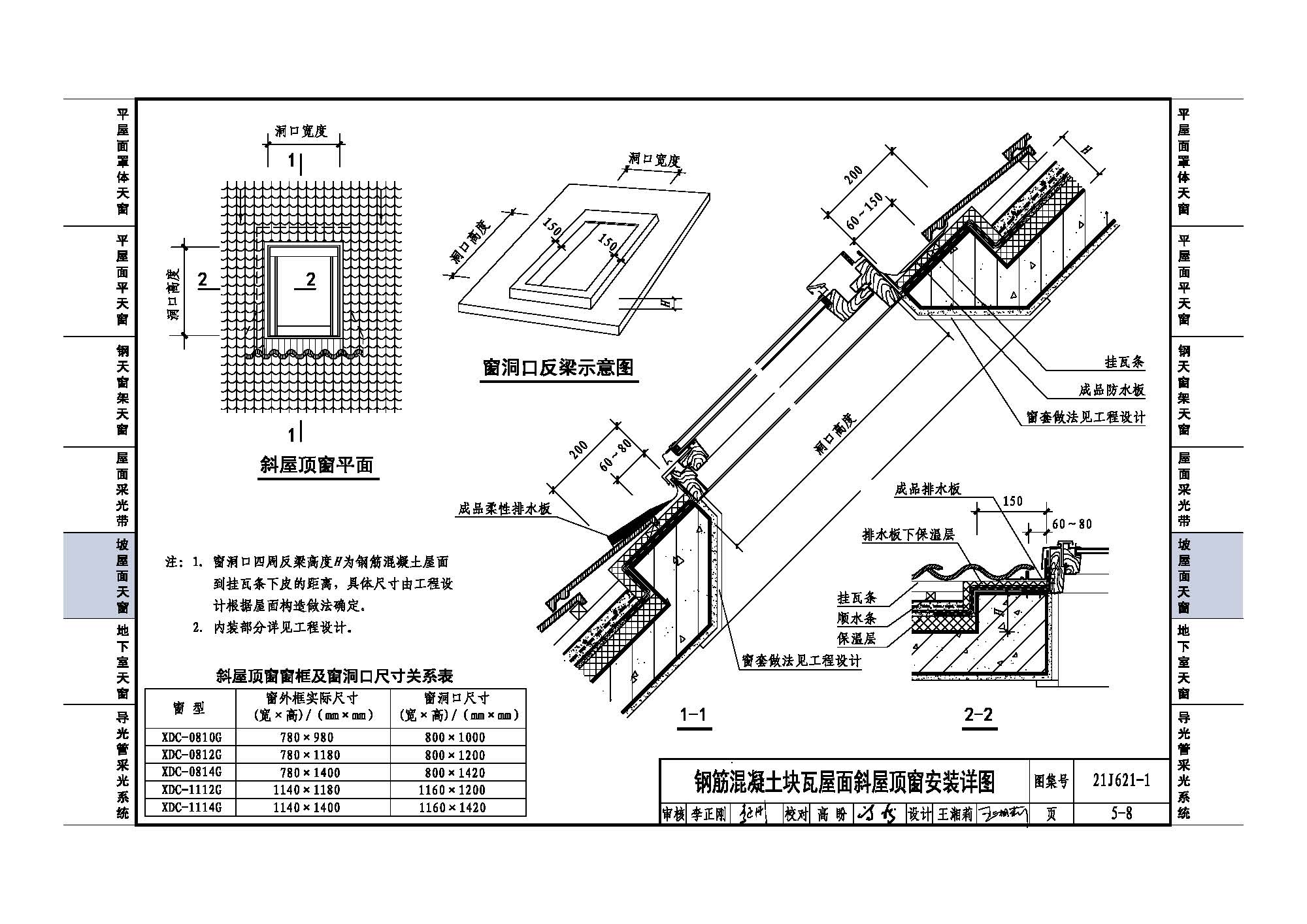

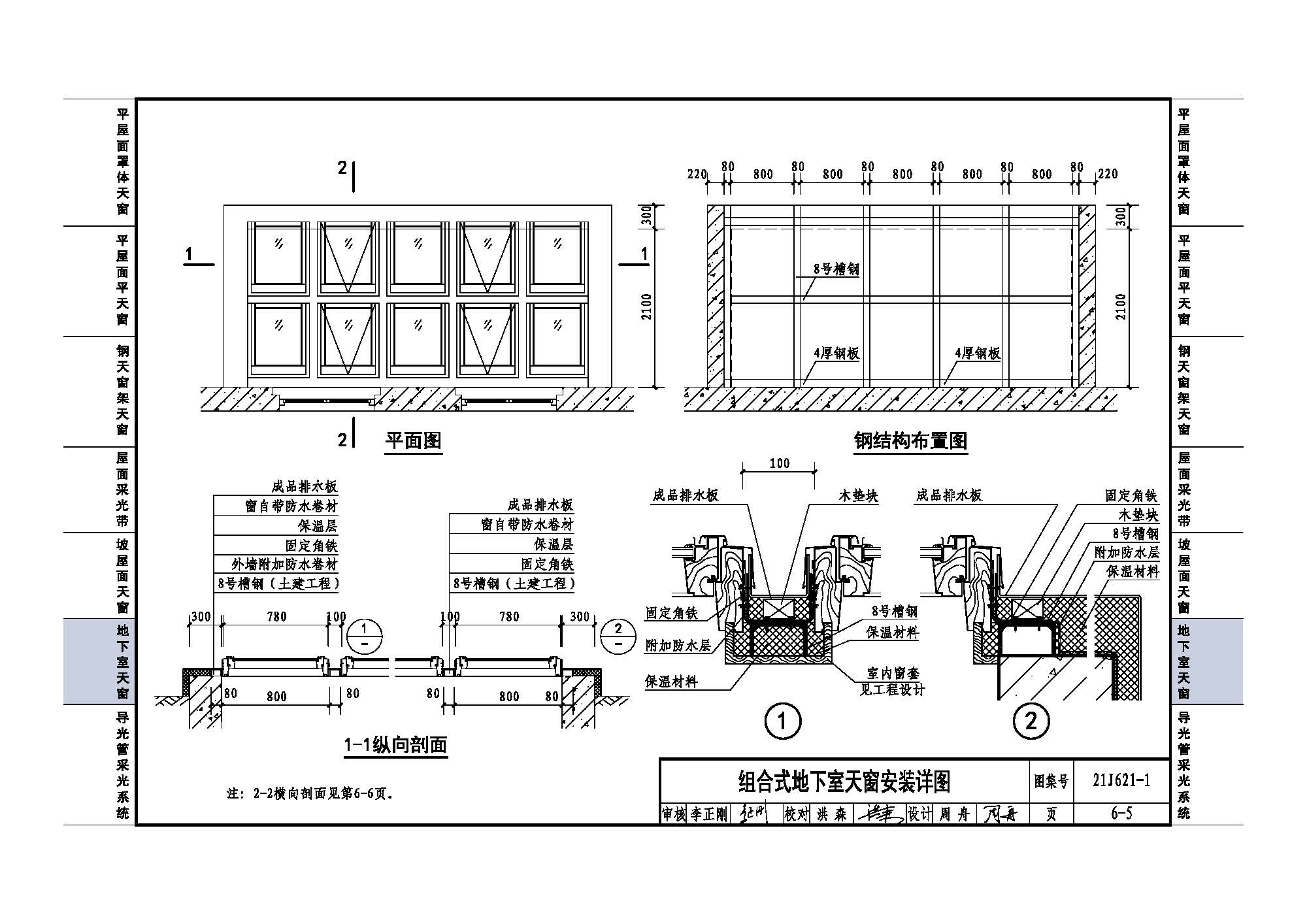

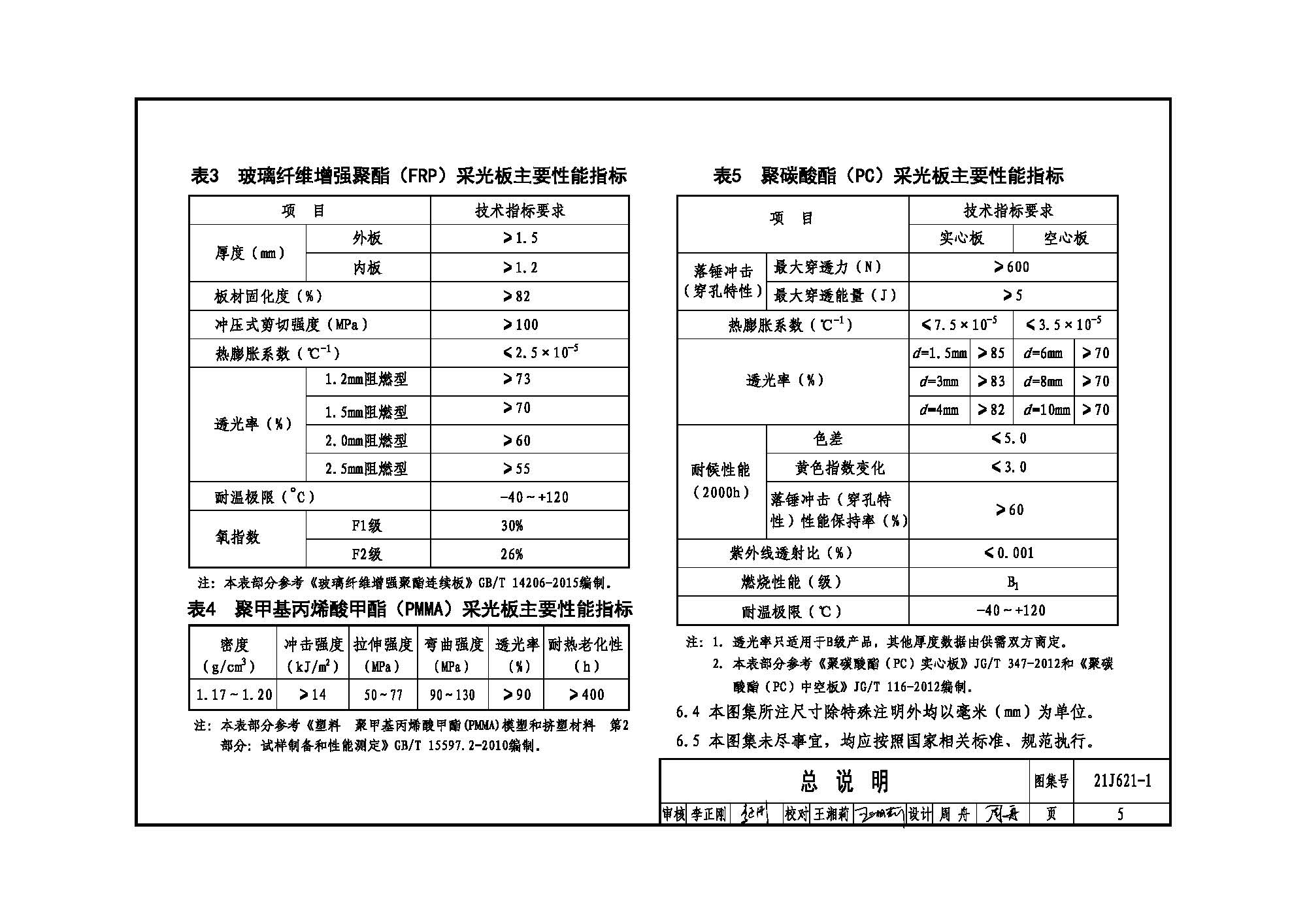

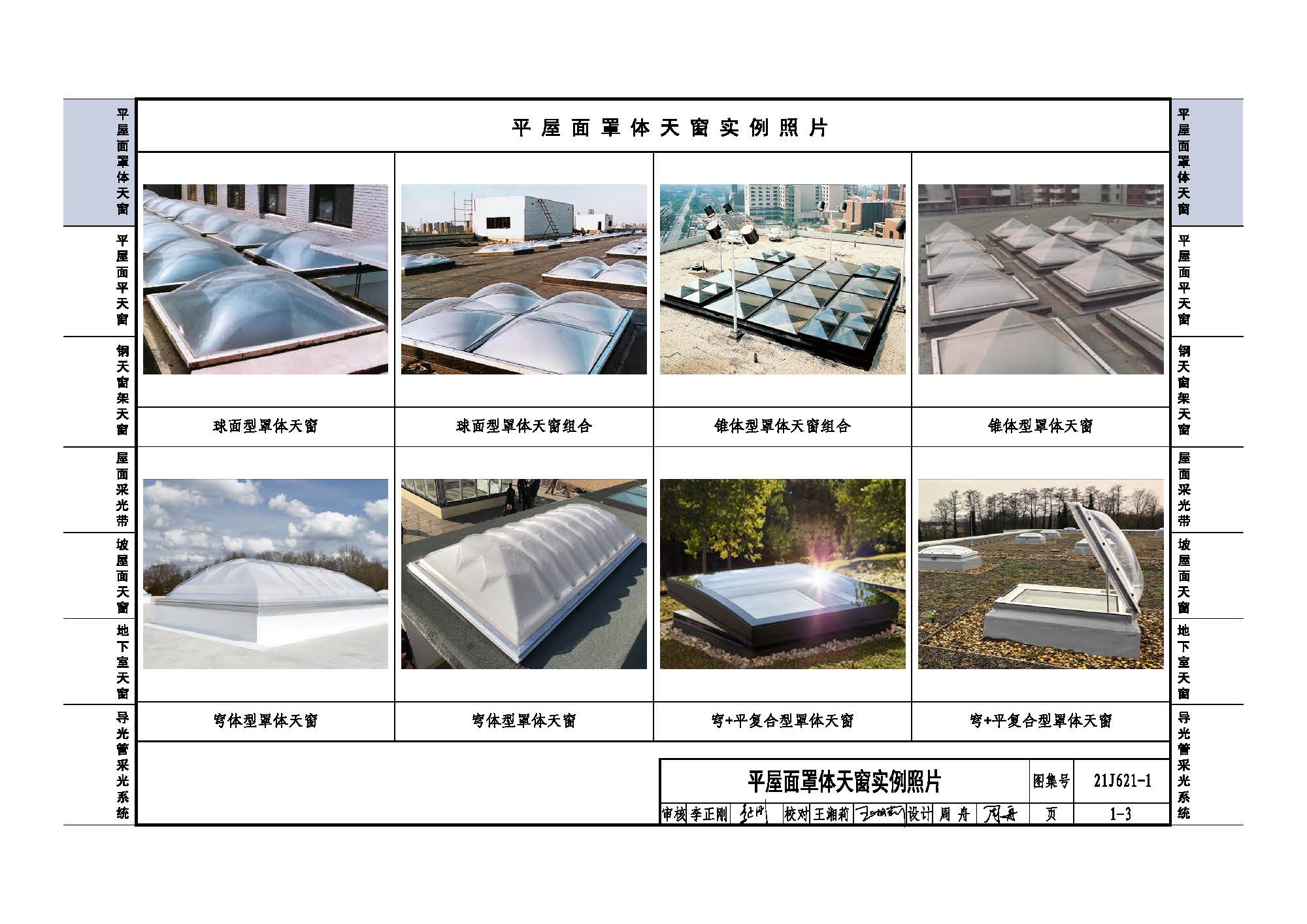

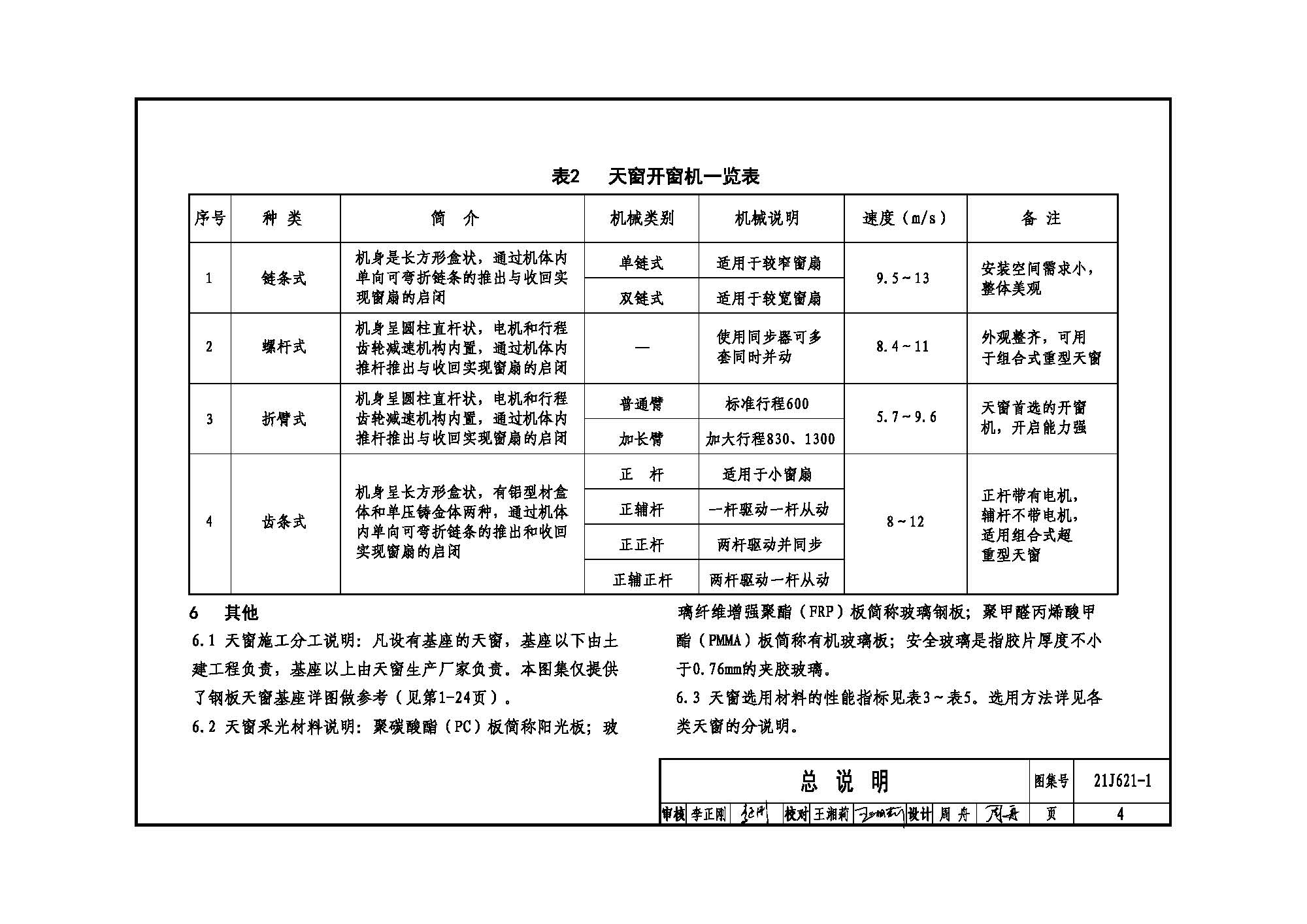

樣張
更正信息
-
更正說明：
第2-22頁：窗型“PGC1-2042×n”“PGC1-2060×n”的圓拱高度H2為200mm。
