22J102-2、22G614：混凝土小型空心砌塊填充墻建筑、結構構造

圖集編號

22J102-2、22G614

圖集名稱

混凝土小型空心砌塊填充墻建筑、結構構造

定價

54.00 元

開本

16 開

主編單位

國家住宅與居住環境工程技術研究中心
中國建筑標準設計研究院有限公司

圖集咨詢

圖集購買

內容簡介

國家建筑標準設計圖集是在14J102-2、14G614《混凝土小型空心砌塊填充墻建筑、結構構造》基礎上，依據強制性工程建設規范《建筑與市政工程抗震通用規范》GB 55002-2021和《砌體結構通用規范》GB 55007-2021，為方便設計、施工人員使用，按統一、簡化、優化原則進行修編的。

本圖集適用于全國不同氣候區，抗震設防烈度為8度及以下地區，民用與一般工業建筑中采用輕集料混凝土小型空心砌塊及其復合砌塊為填充墻的設計與施工。普通混凝土小型空心砌塊做填充墻時可參考。

圖集主要內容如下：

1 編入常用規格小砌塊塊型及小砌塊輔助塊型、保溫砌

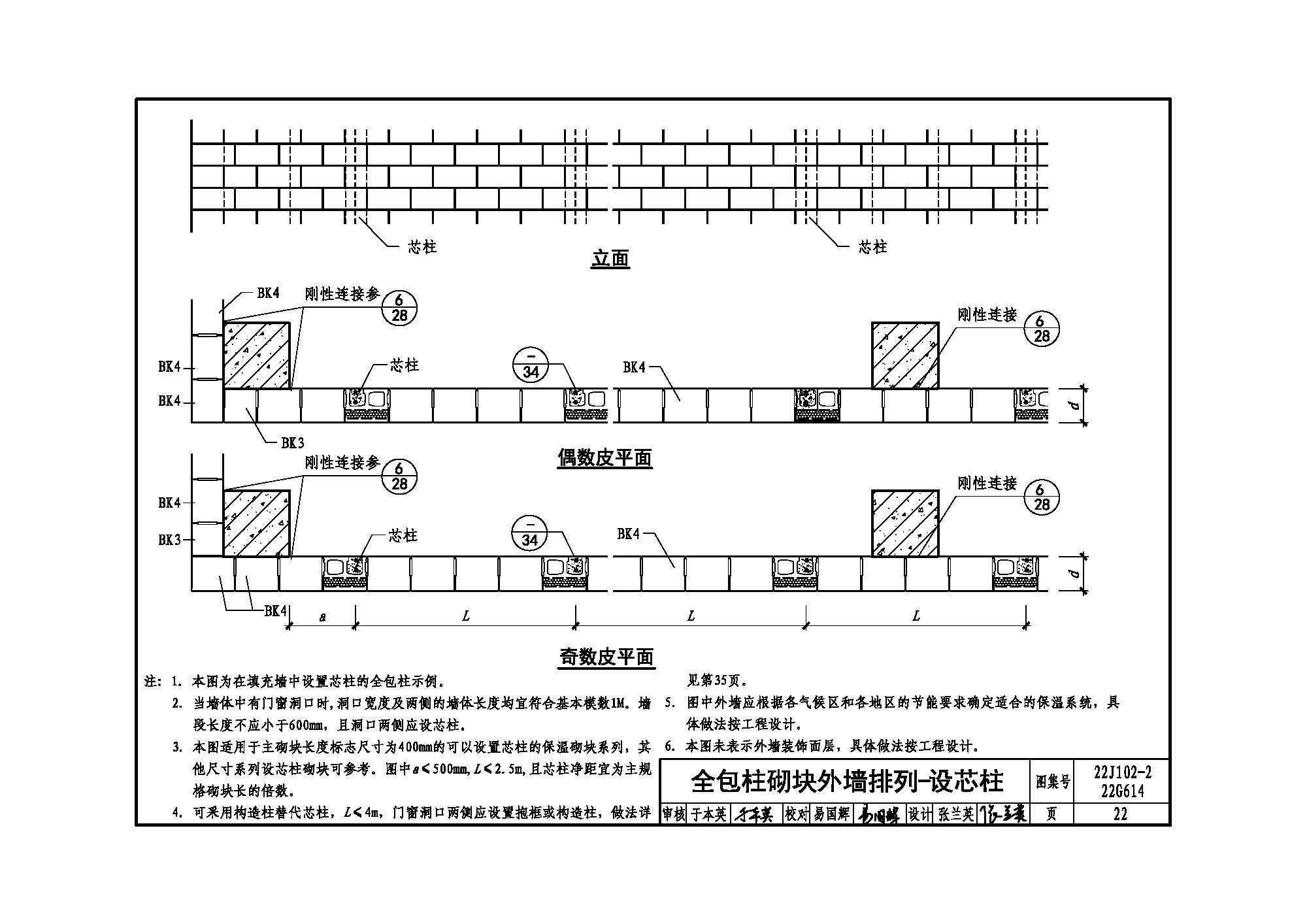

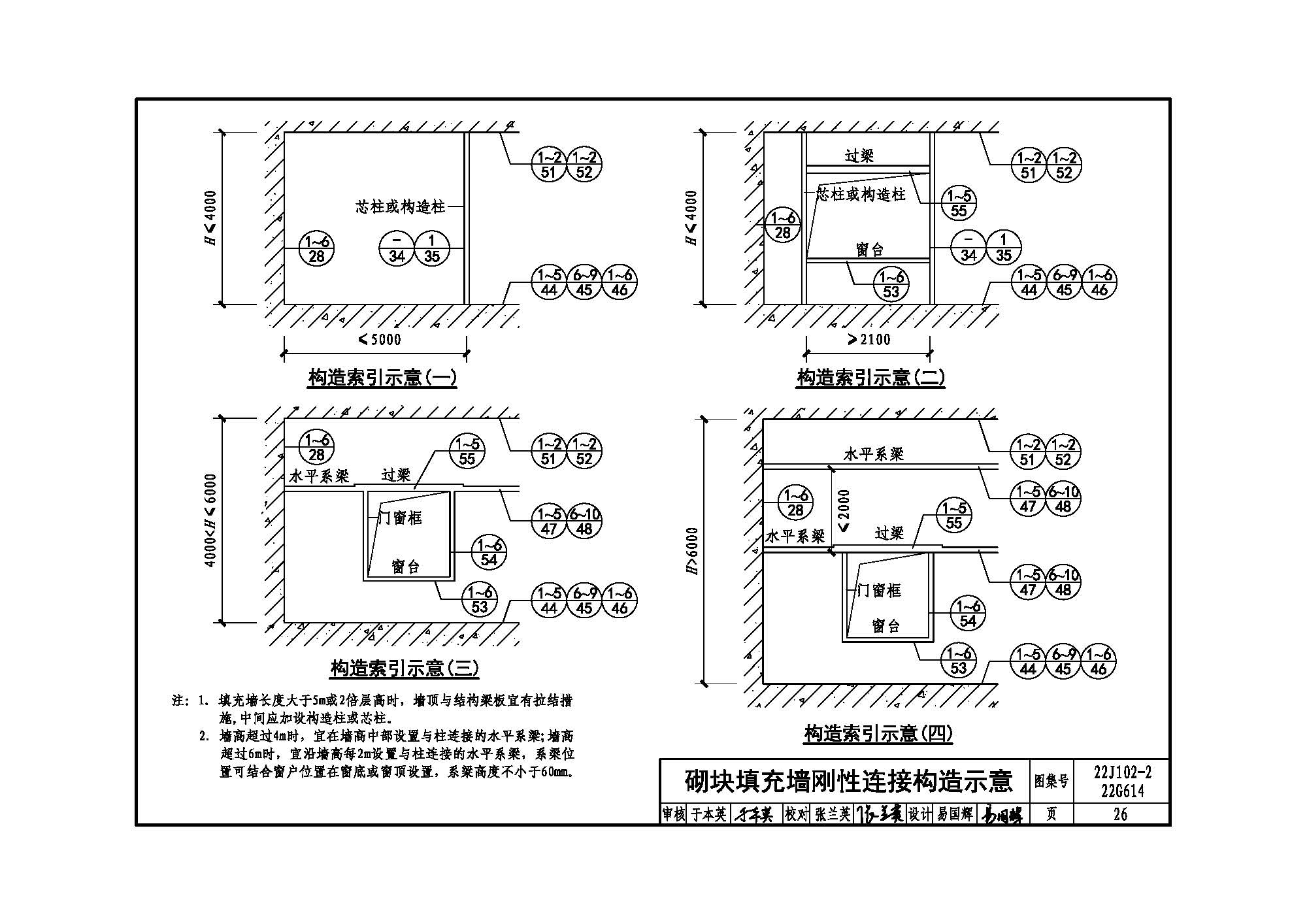

塊塊型；外露柱、半包柱及全包柱砌塊外墻的排塊（內墻可參考）和小砌塊相交內墻排塊；另外還編制了夾心保溫外墻排塊，以及填充墻與主體結構柔性連接和剛性連接構造等。

2 填充墻分別編制了設構造柱、芯柱及組合柱的不同形

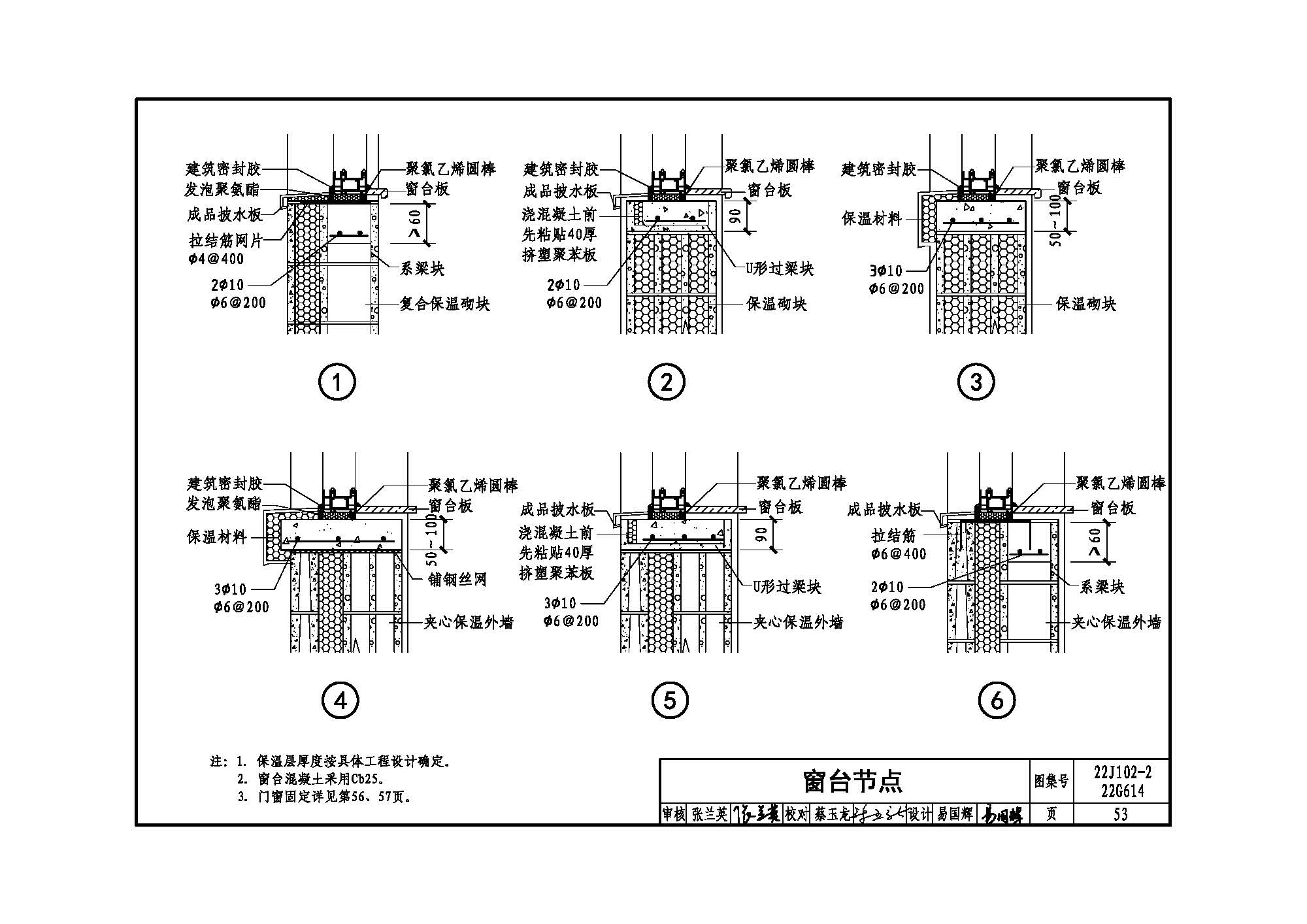

式構造，以及門窗安裝、設備管線設置、清水外墻防止裂縫、滲漏的墻身處理措施。

3 砌塊墻性能參數參考表。

圖集特點如下：

1 本圖集較詳盡地提供了混凝土小型空心砌塊填充墻的系列建筑、結構構造，技術上可靠，較好地體現了混凝土小型空心砌塊的抗震性能設計。

2 從建筑墻體材料革新和能源節約角度出發，較為全面、詳細地涵蓋了新材料填充墻的建筑、結構構造，符合我國國情，將促進其應用技術發展。
