修編圖集，代替S143《圓形立式閥門井及閥門套筒》、S144《矩形臥式閥門井》、S145《水表井及安裝》、S146《排氣閥、排泥閥安裝》；同時廢止了S160《給水栓安裝》。
    1、 編制背景
    經過了約20年的發展，臥式閘閥和室外集中給水栓現已很少采用而多用蝶閥；閥門套筒已有專門埋地閥門代替；水表、排氣閥和排泥閥已有新型產品，井內附件設置也有了變化。2003年國家又頒了新的給排水結構方面的相關規范。為了適應技術的發展，同時解決磚砌構筑物防水不好的問題，我們將原4本圖集合并修編；同時廢止了S160。

    2、 適用范圍
    2.1本圖集適用于城鎮、小區及工業區DN15~DN1800、PN≤1.6MPa、覆土深度≤3m的室外金屬給水管道工程。
    2.2本圖集適用于城鎮，修正后地基承載力特征值f_ak≥100KPa、可變荷載≤超20級重車，抗震設防烈度≤8度的地區。
    2.3除排泥濕井外，磚砌井均用于無地下水地區；鋼筋混凝土井用于有（無）地下水地區均可。

    3、 編制內容
    3.1總說中介紹了圖集設計條件、采用材料和施工要求。

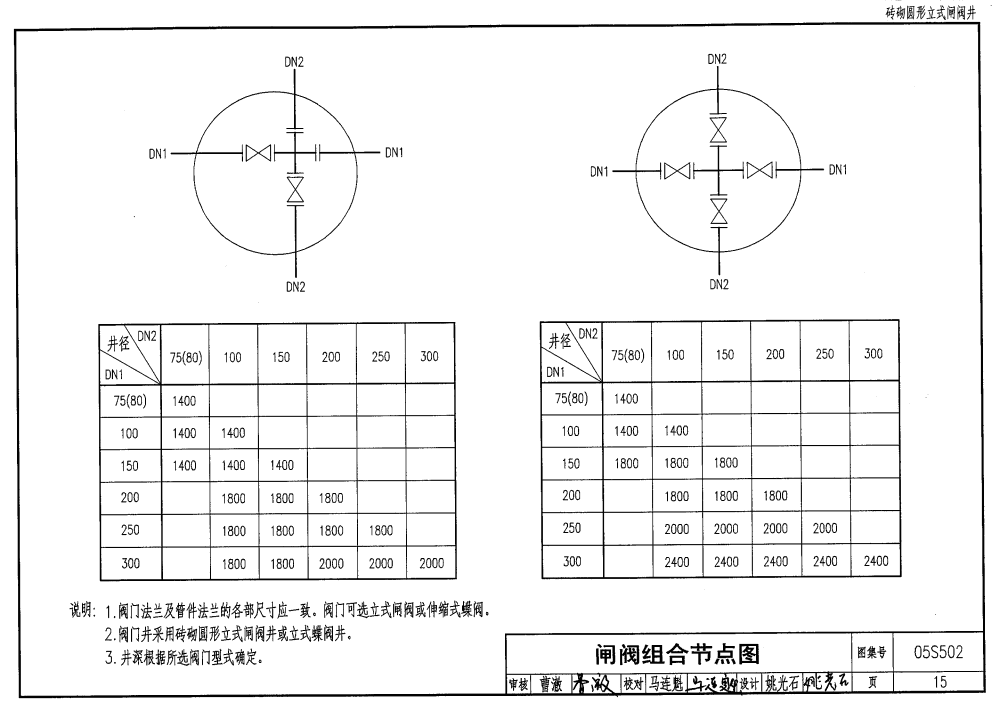

    3.2圖中編制了磚砌圖形立式閘閥井、磚砌圓形立式蝶閥井，磚砌圓形臥式蝶閥井、磚砌水表井，磚砌圓形排氣閥井，磚砌排泥閥（濕）井、鋼筋混凝土矩形立式閘閥井，鋼筋混凝土矩形立式蝶閥井，鋼筋混凝土矩形臥式蝶閥井、鋼筋混凝土矩形水表井、鋼筋混凝土矩形排氣閥井等11種常用構筑物。

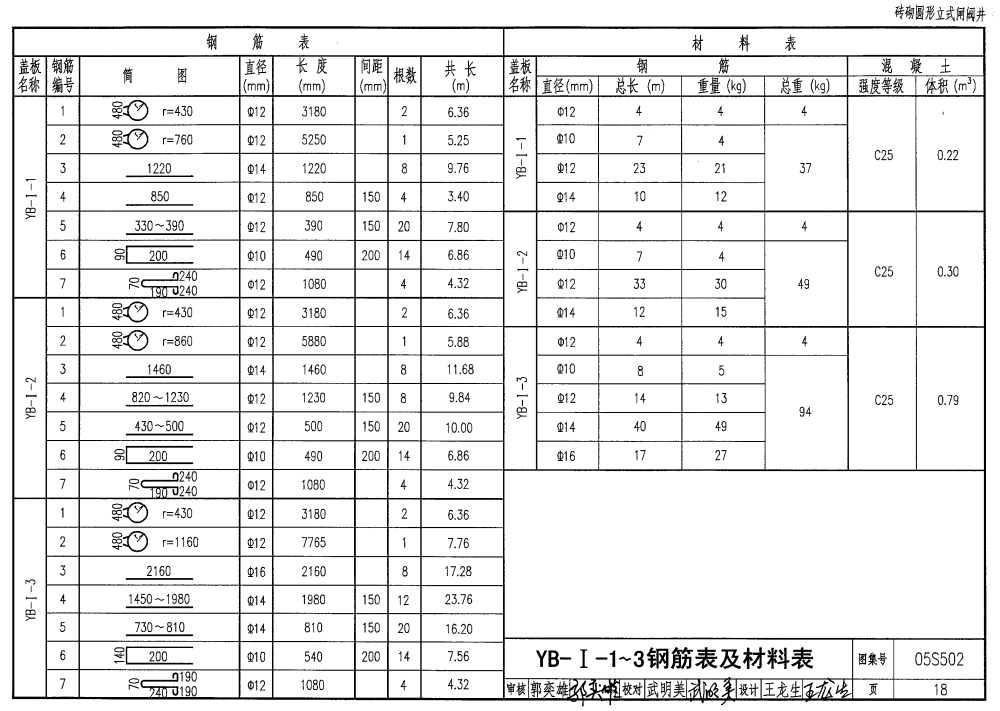

    3.3圖集按和各種構筑物分段編制，每段中均包括工藝安裝圖、結構施工詳圖和材料表。

    4、 技術要點
    4.1與原S143~S146相比較有如下變化：
    ① 取消了井下操作方式，均為地面操作方式
    ② 取消了閥門套筒。
    ③ 取消了臥式閘閥，增加了立式（臥式）蝶閥。
    ④ 取消了無止回閥水表井
    ⑤ 增加了鋼筋混凝土的結構型式。
    4.2目前國內大口徑蝶閥各廠家產品尺寸差距大；操作機構的位置不同，因此采用產品不同時要核對操作孔的位置。
    4.3使用中注意核對地質、荷載等條件是否滿足具體工程需要

    5、 使用方法
    5.1當設計條件均滿足工程要求時，可直接引用。
    5.2當閥門尺寸和附件配置不同時，選用人員需自行排尺寸；然后按P11中“6附屬構筑物主要控制尺寸”選構筑物，并將結果表達在設計文件中。
    5.3當結構設計條件不滿足工程要求時，請結構專業人員提供處理措施，并將結果表達在設計文件中。
    5.4施工單位按本圖集和有關設計文件施工。
