22S803：圓形鋼筋混凝土蓄水池
- 圖集編號
- 22S803
- 圖集名稱
- 圓形鋼筋混凝土蓄水池
- 定價
- 109.00 元
- 開本
- 8 開
- 主編單位
- 上海市政工程設計研究總院（集團）有限公司
內容簡介
本圖集適用于鋼筋混凝土圓形蓄水池的設計選用與施工。蓄水池儲水應為常溫、無侵蝕性、pH為6.5～8.5、無揮發性。抗震設防烈度不大于8度（含設計基本地震加速度值0.3g）。

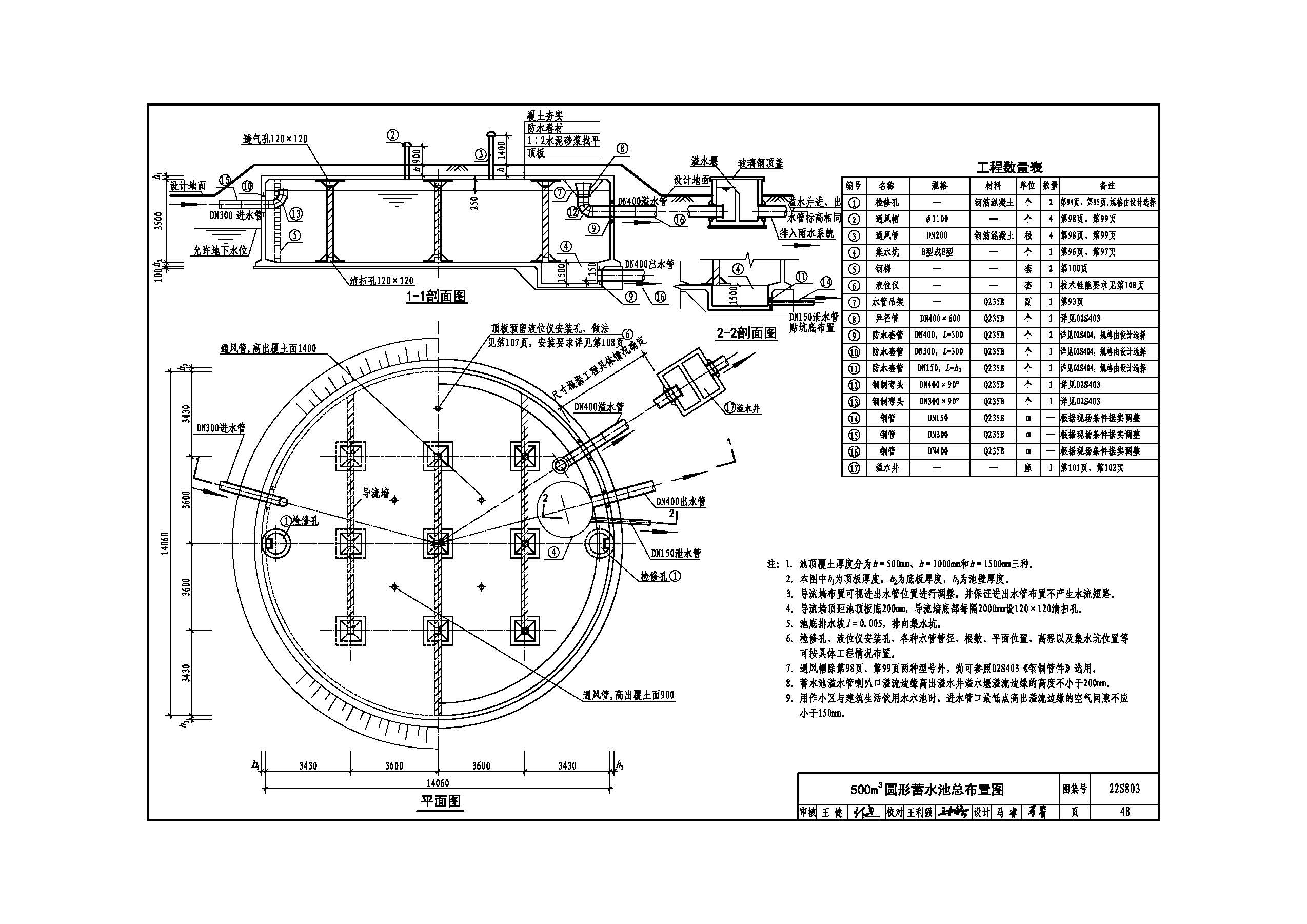

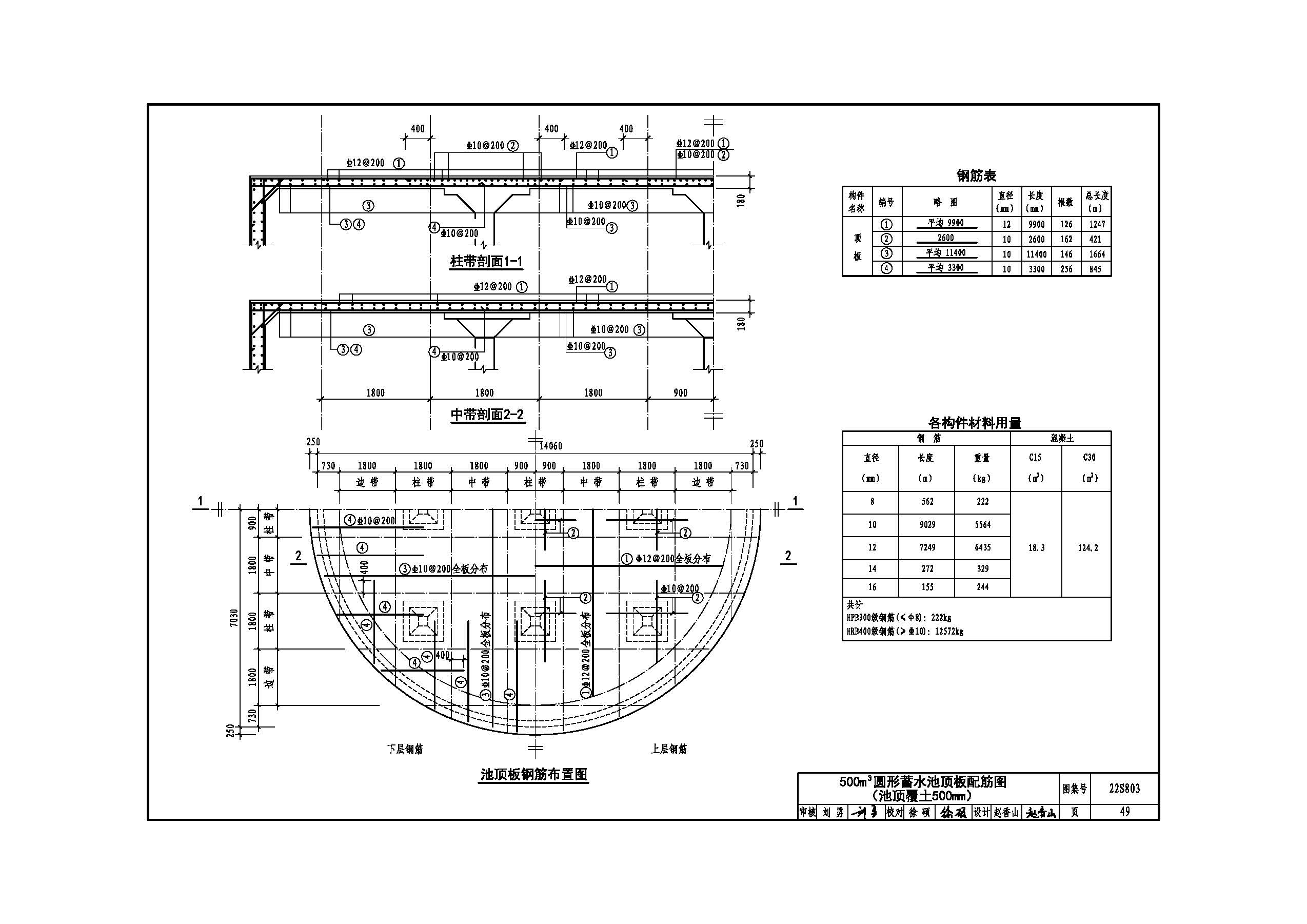

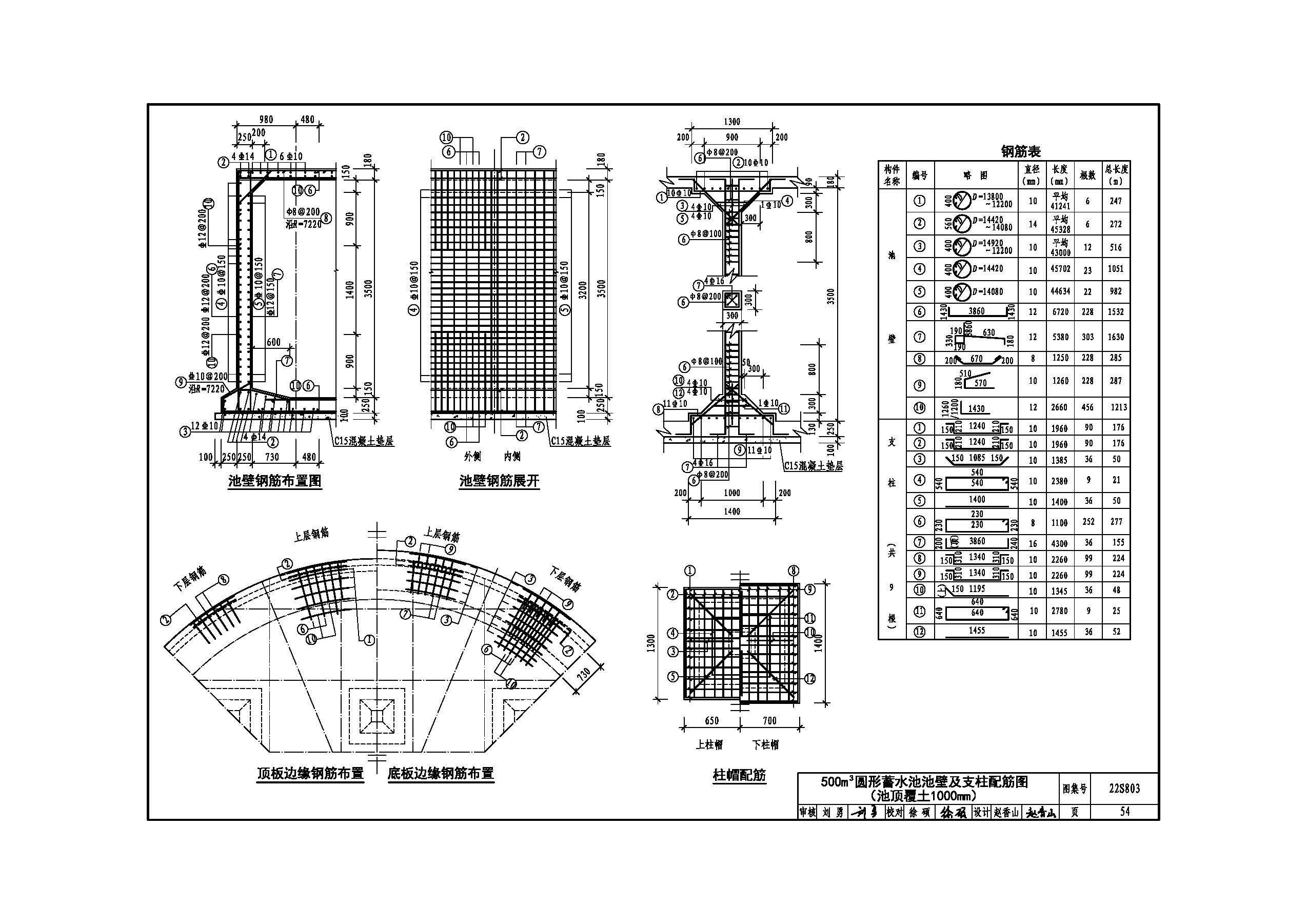

主要內容：包括圓形鋼筋混凝土蓄水池工藝布置和墻體、頂板、底板等結構設計及水管吊架等附屬配件做法。其規格為容積50～2000m3；蓄水池池頂及池壁外均考慮覆土，池頂覆土厚度分為500mm、1000mm、1500mm(部分蓄水池)三種。
本圖集按現行結構設計規范及工程應用需求對原國標圖集《圓形鋼筋混凝土清水池》進行修編。池頂覆土厚度增加1500mm工況，提高混凝土強度等級，修改保護層厚度。由于新規范可靠度提高，按新規范重新計算配筋，調整板厚及最小配筋率等構造措施。
備注
替代04S803
