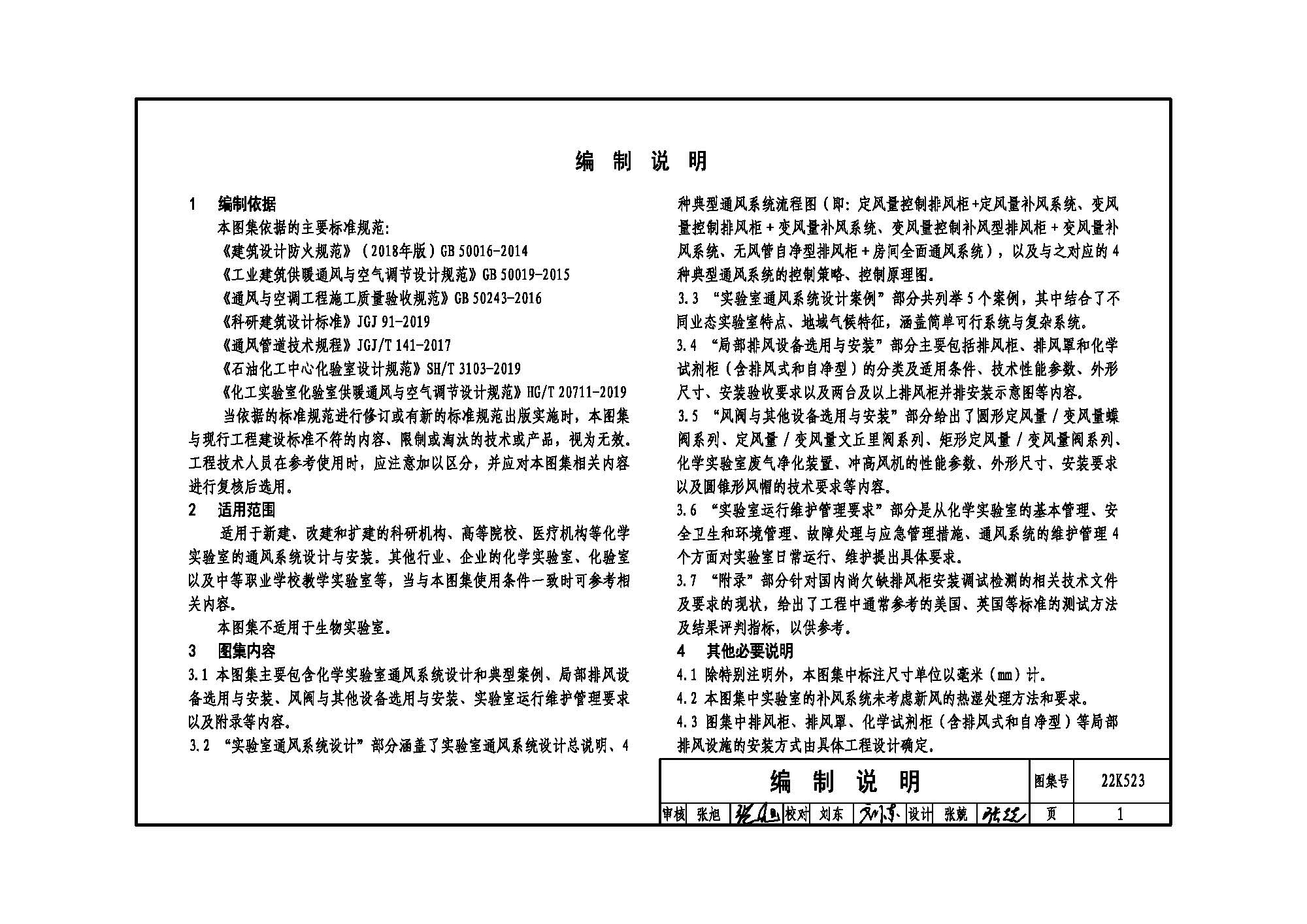

本圖集為新編圖集，是同濟大學、中國建筑標準設計研究院有限公司與同濟大學建筑設計研究院（集團）有限公司等共同編制。

1 圖集適用于新建、改建和擴建的科研機構、高等院校、醫療機構等化學實驗室的通風系統設計與安裝。其他行業、企業的化學實驗室、化驗室以及中等職業學校教學實驗室等，當與本圖集使用條件一致時可參考相關內容。本圖集不適用于生物實驗室。

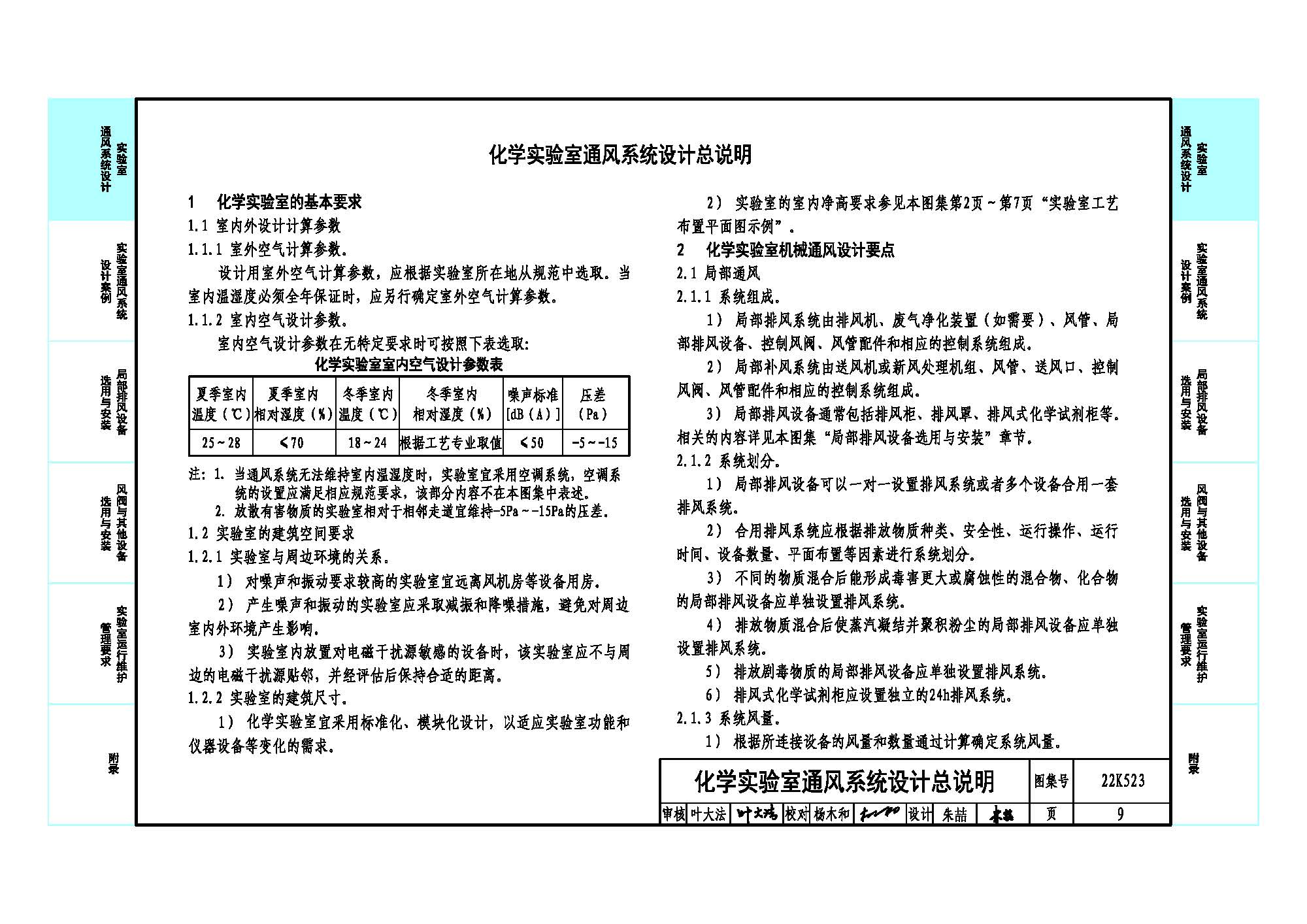

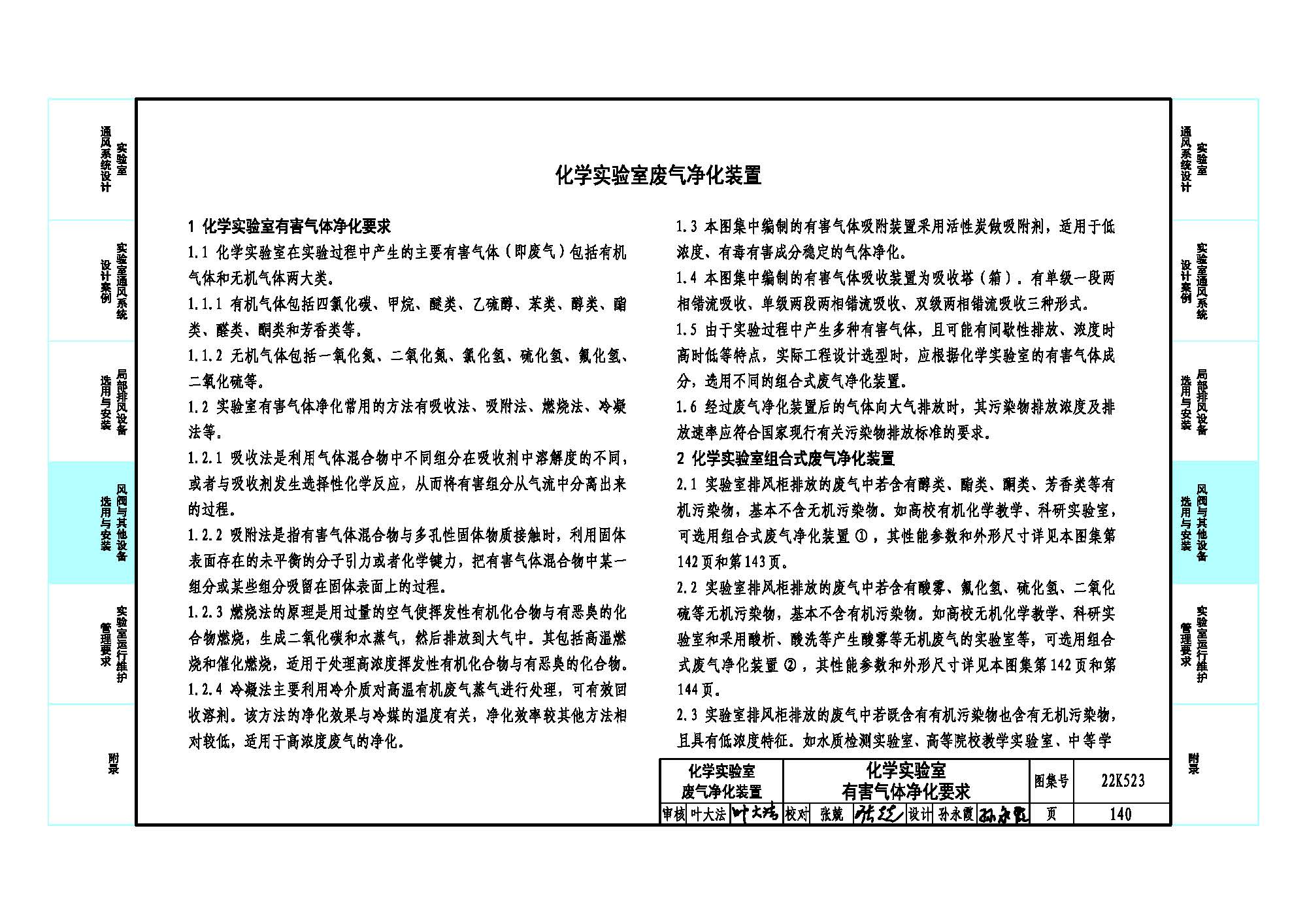

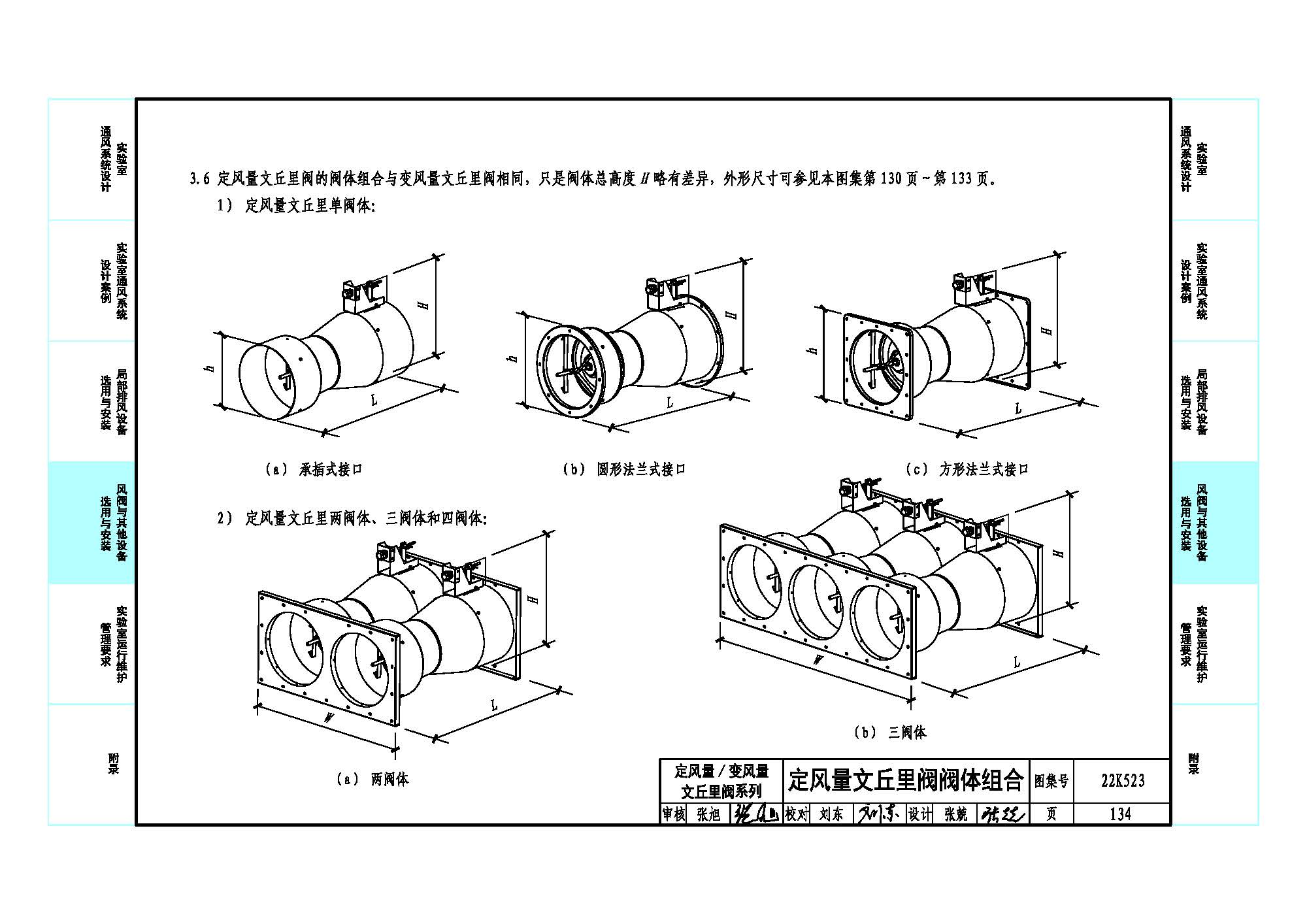

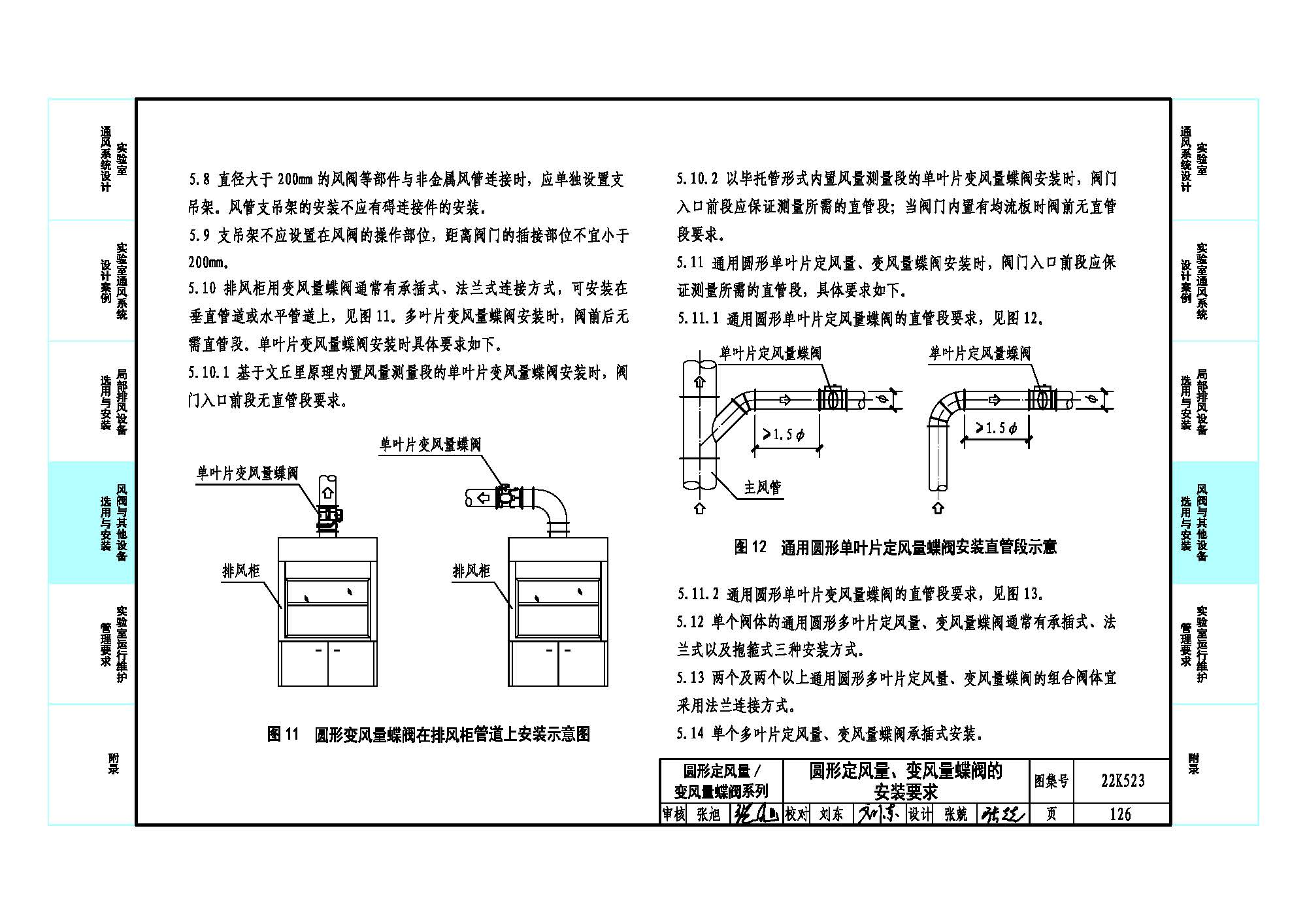

2 本圖集主要包含以下幾方面內容：化學實驗室通風系統設計和典型案例、局部排風設備選用與安裝、風閥與其他設備選用與安裝、實驗室運行維護管理要求以及附錄等。

 圖集編制的主要創新點：

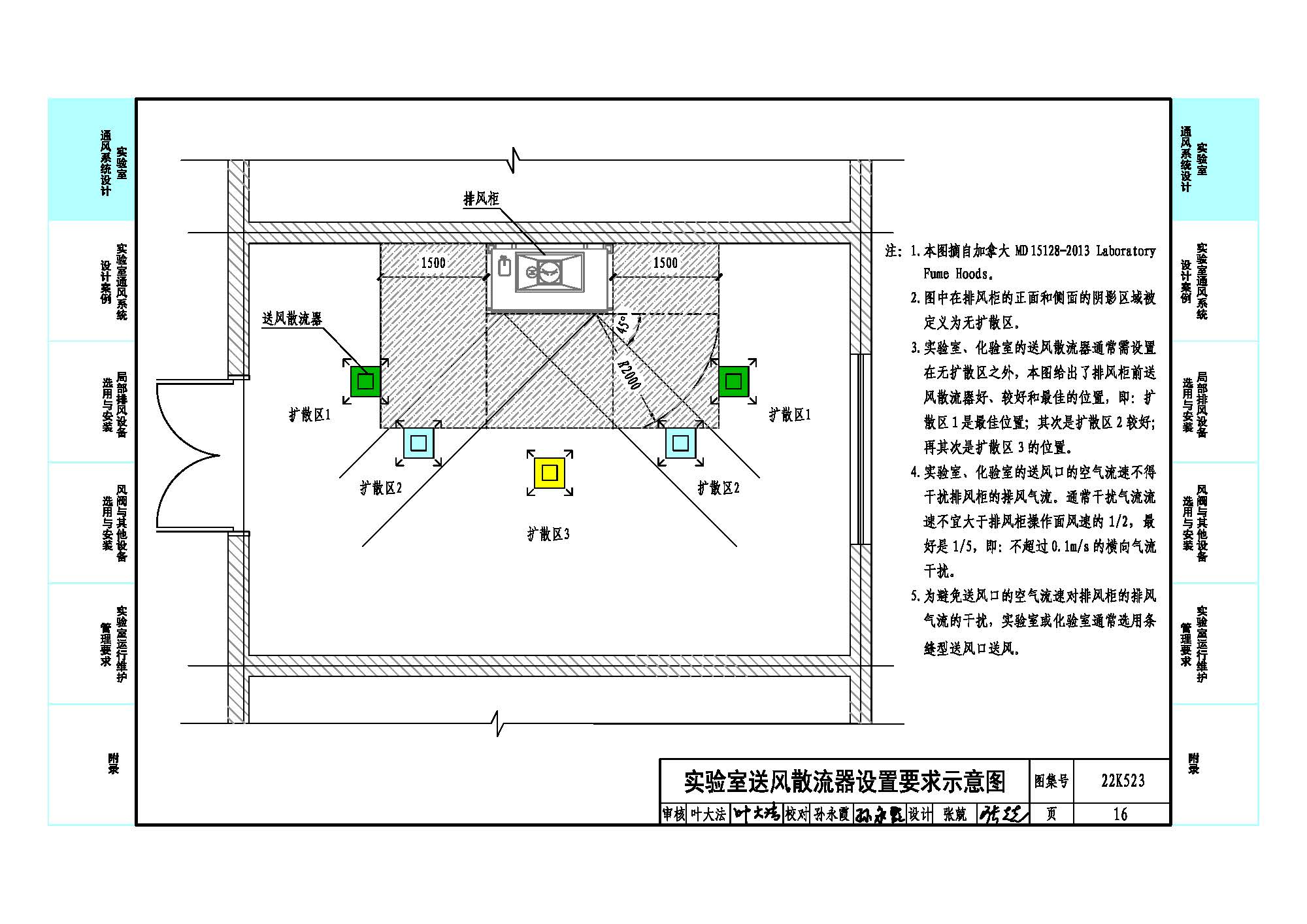

1）圖集中融入了AS/NZS 2243.8:2014 有關排風柜位置具體要求的內容，彌補了國內現行標準的空白。

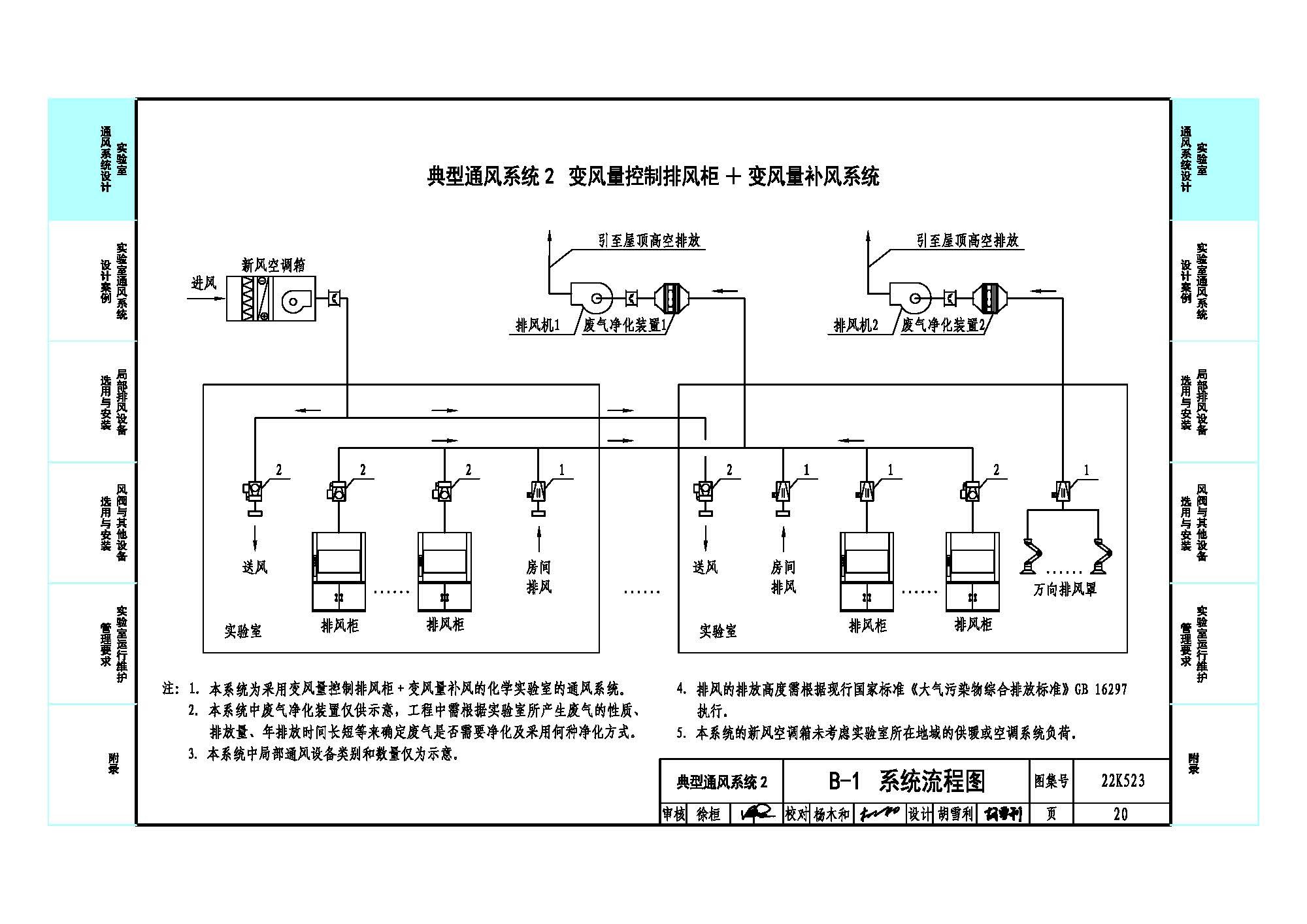

2）編入了4 種化學實驗室的典型通風系統流程圖以及與之對應的 4 種典型通風系統的控制調節策略、控制原理圖。

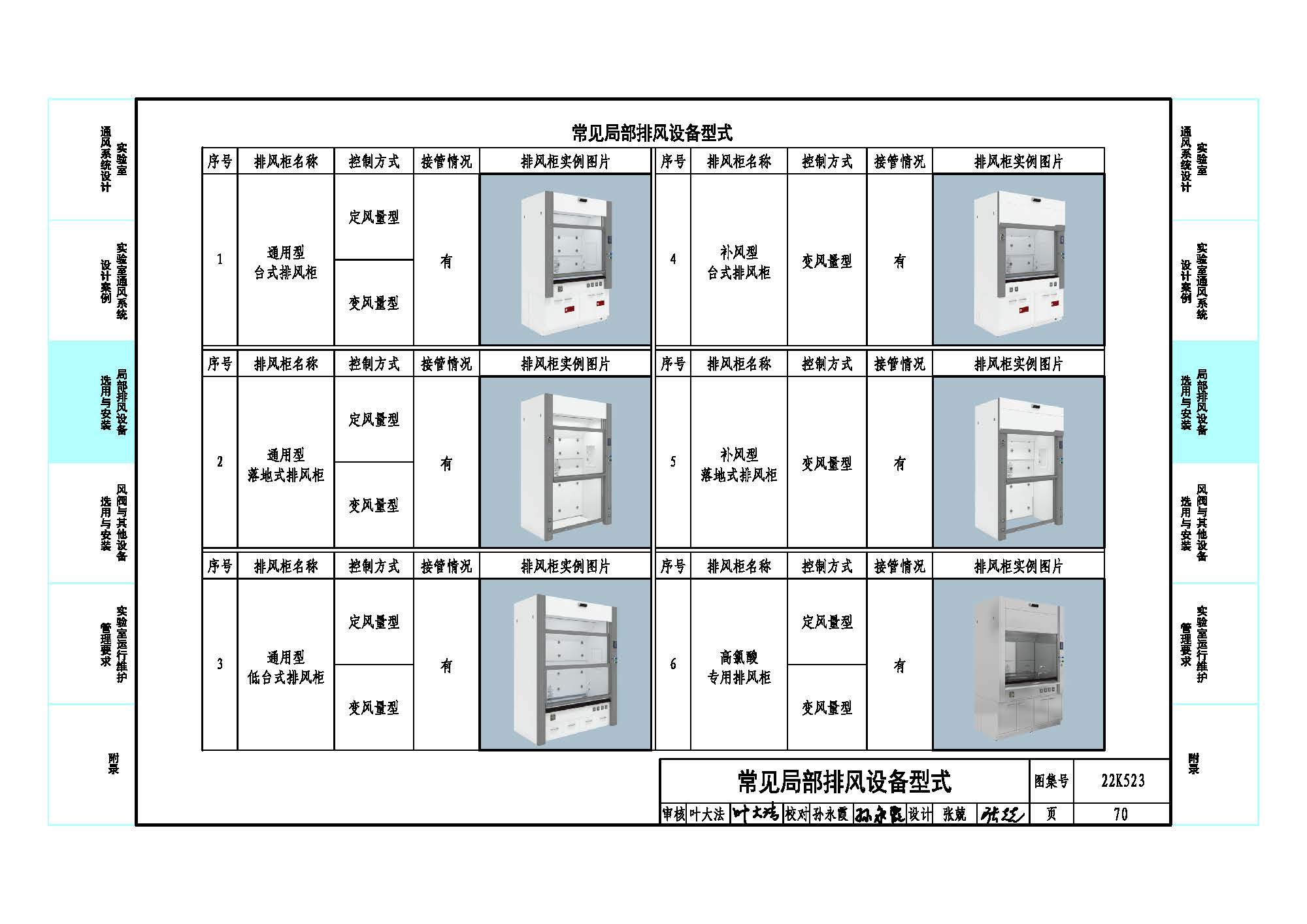

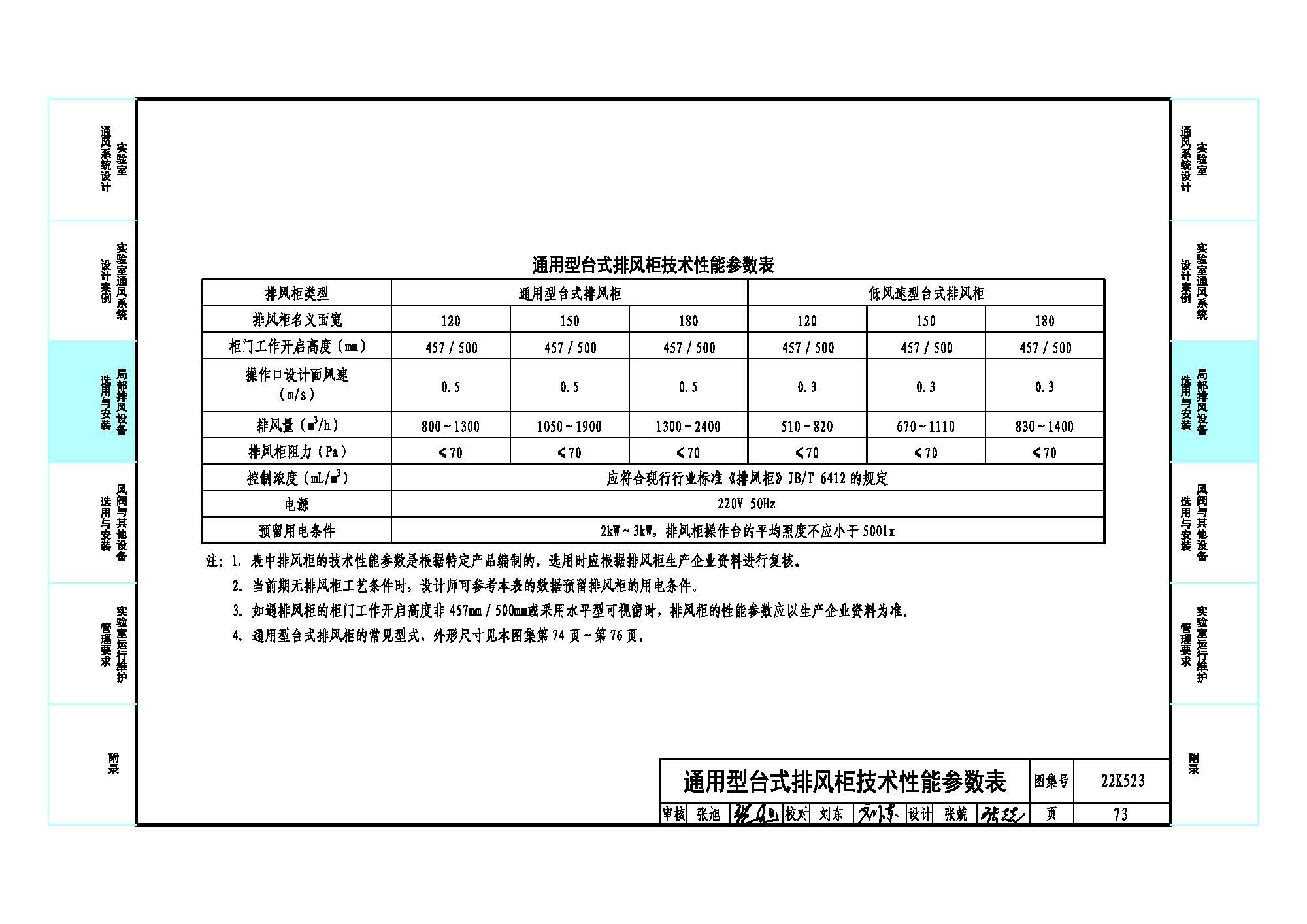

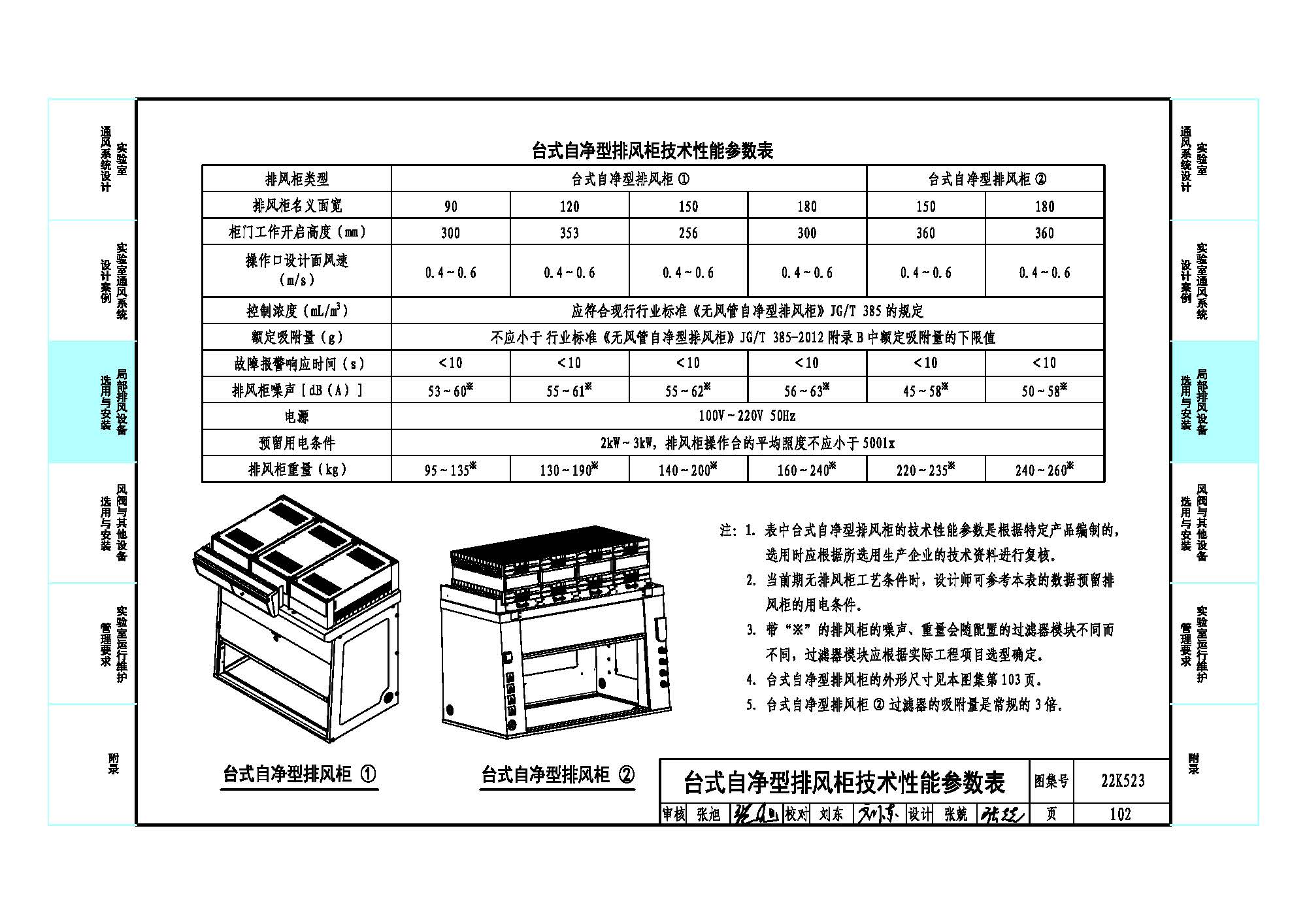

3）全面梳理了包括排風柜、排風罩和化學試劑柜（含排風式和自凈型）等實驗室局部通風設備的分類、適用條件、技術性能參數、外形尺寸、安裝驗收要求等內容。

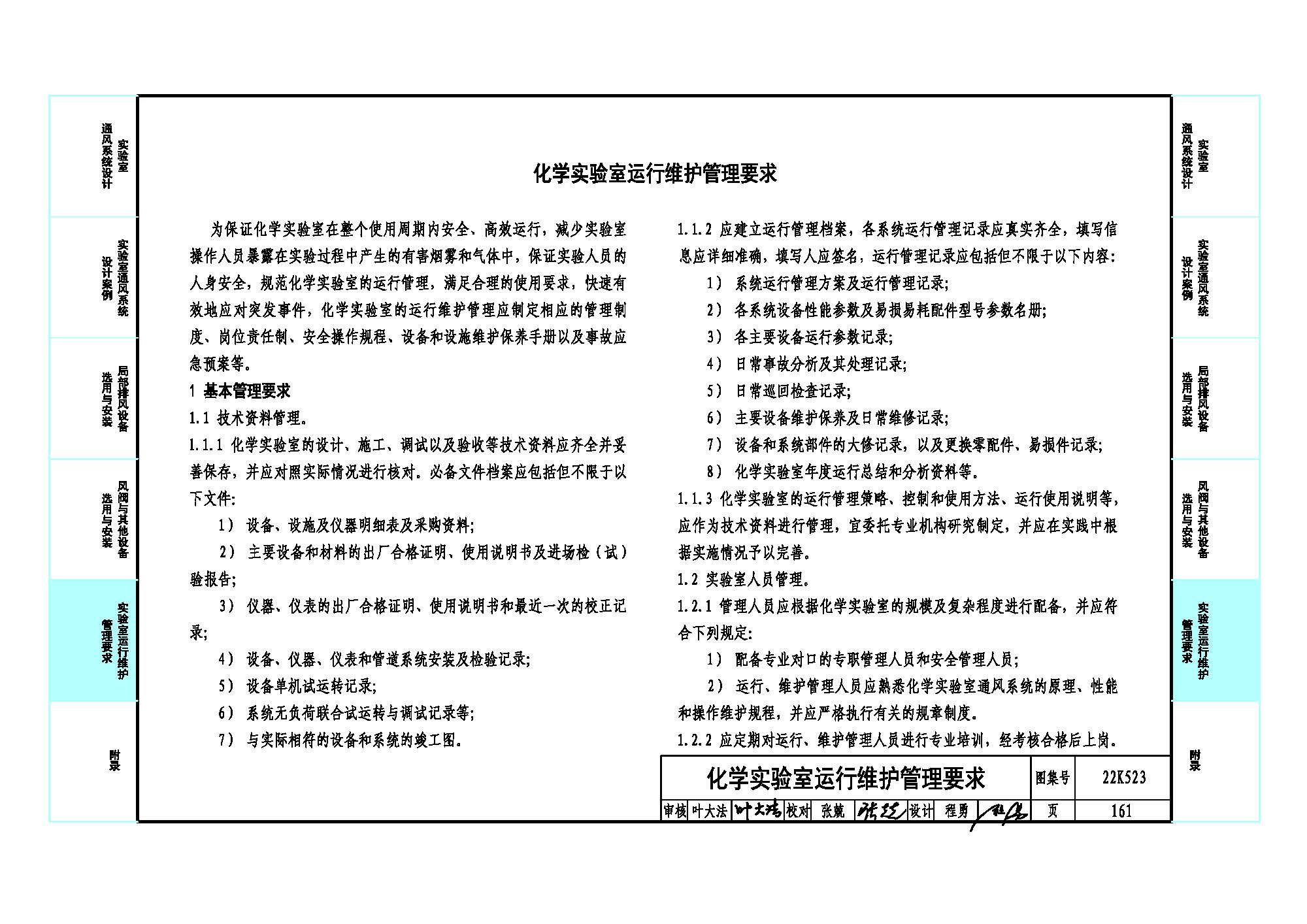

4）從化學實驗室的基本管理要求、安全衛生和環境管理、故障處理與應急管理措施、通風系統的維護管理四個方面對實驗室通風系統的日常運行、維護等提出具體要求。

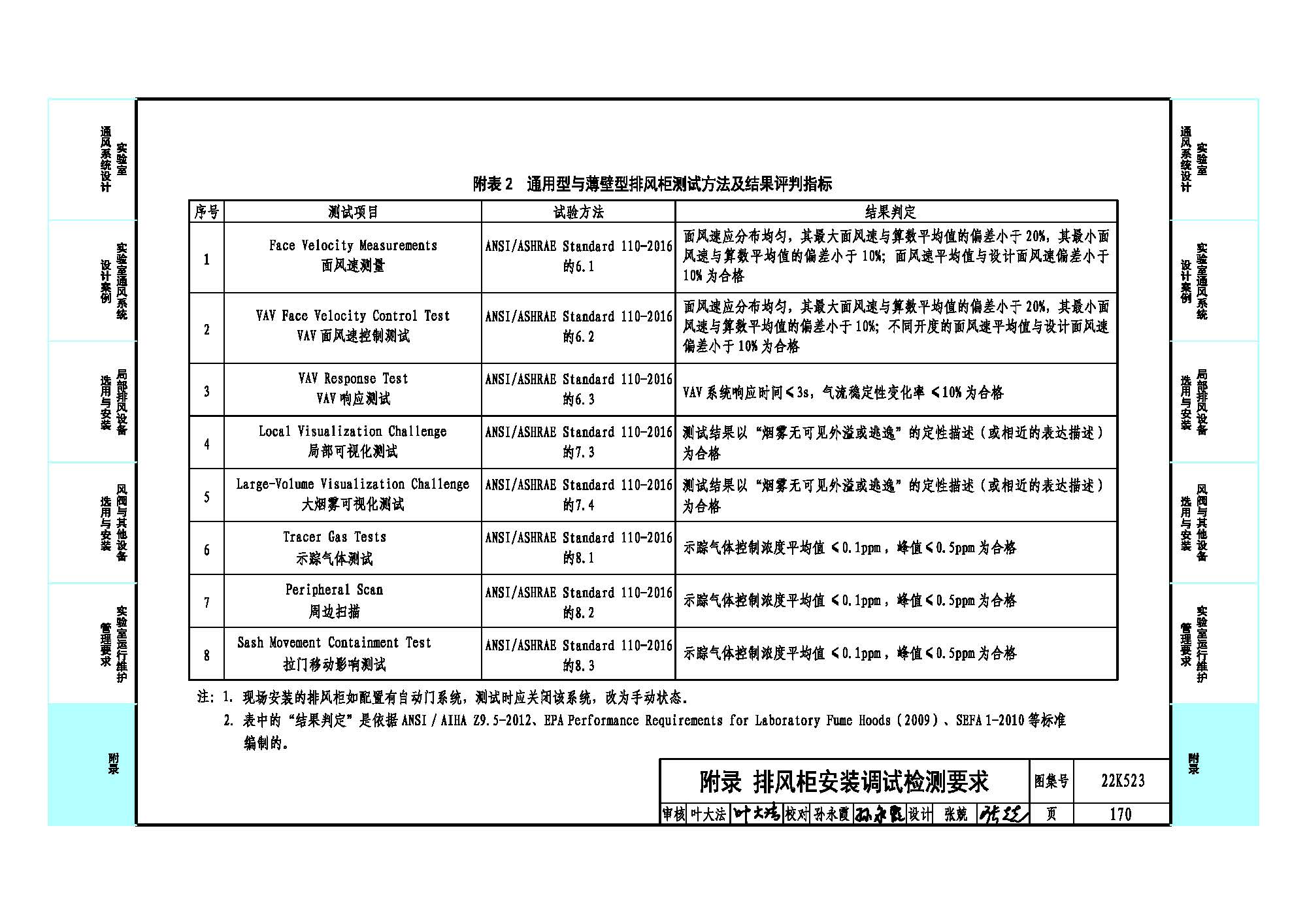

5）自2000年1月1日《排風柜》JB/T 6412-1999實施以來，國內只有排風柜的制造測試，欠缺排風柜在排風系統中安裝完成后，對排風柜和通風系統的安裝測試。本圖集給出了英美等國標準的測試方法及結果評判指標，以供參考。
