本圖集適用于民用建筑和工業建筑生活污水處理室外埋設磚砌化糞池的設計選型及施工。本圖集不適用于濕陷性黃土、永久性凍土、膨脹土、抗震設防烈度為9度及以上和其他特殊地質條件地區，當用于上述地區時應根據有關規范確定或專門研究處理。

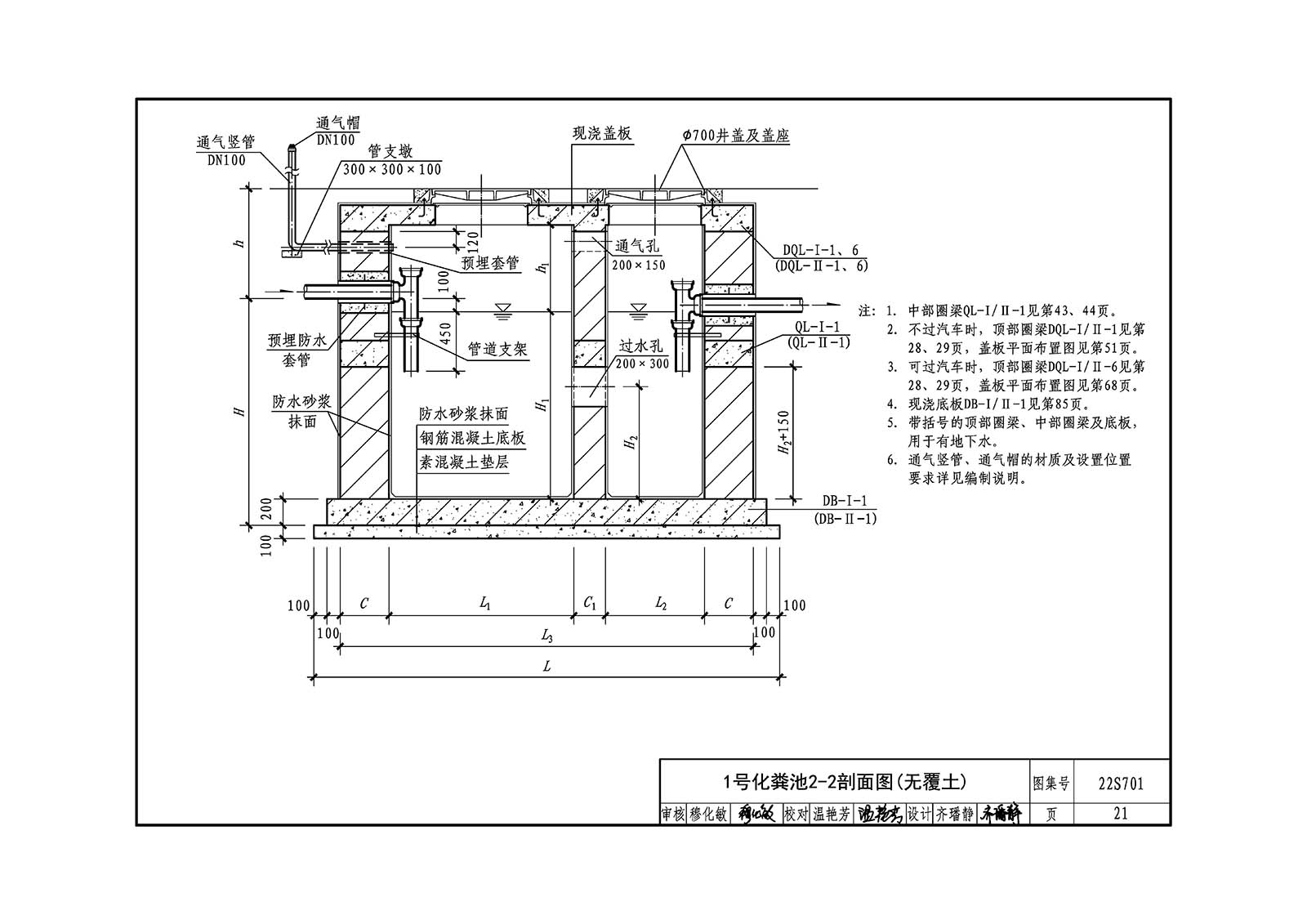

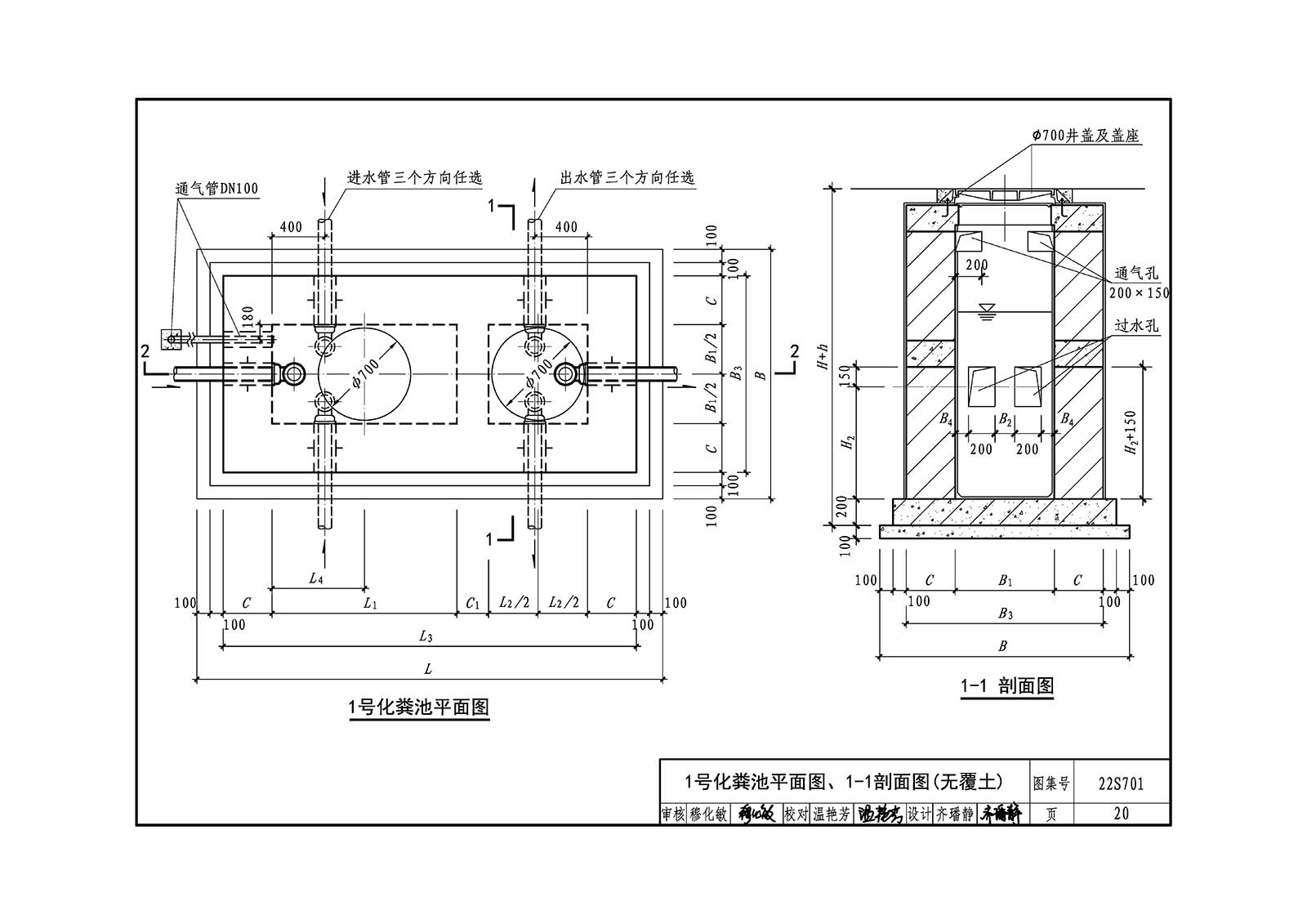

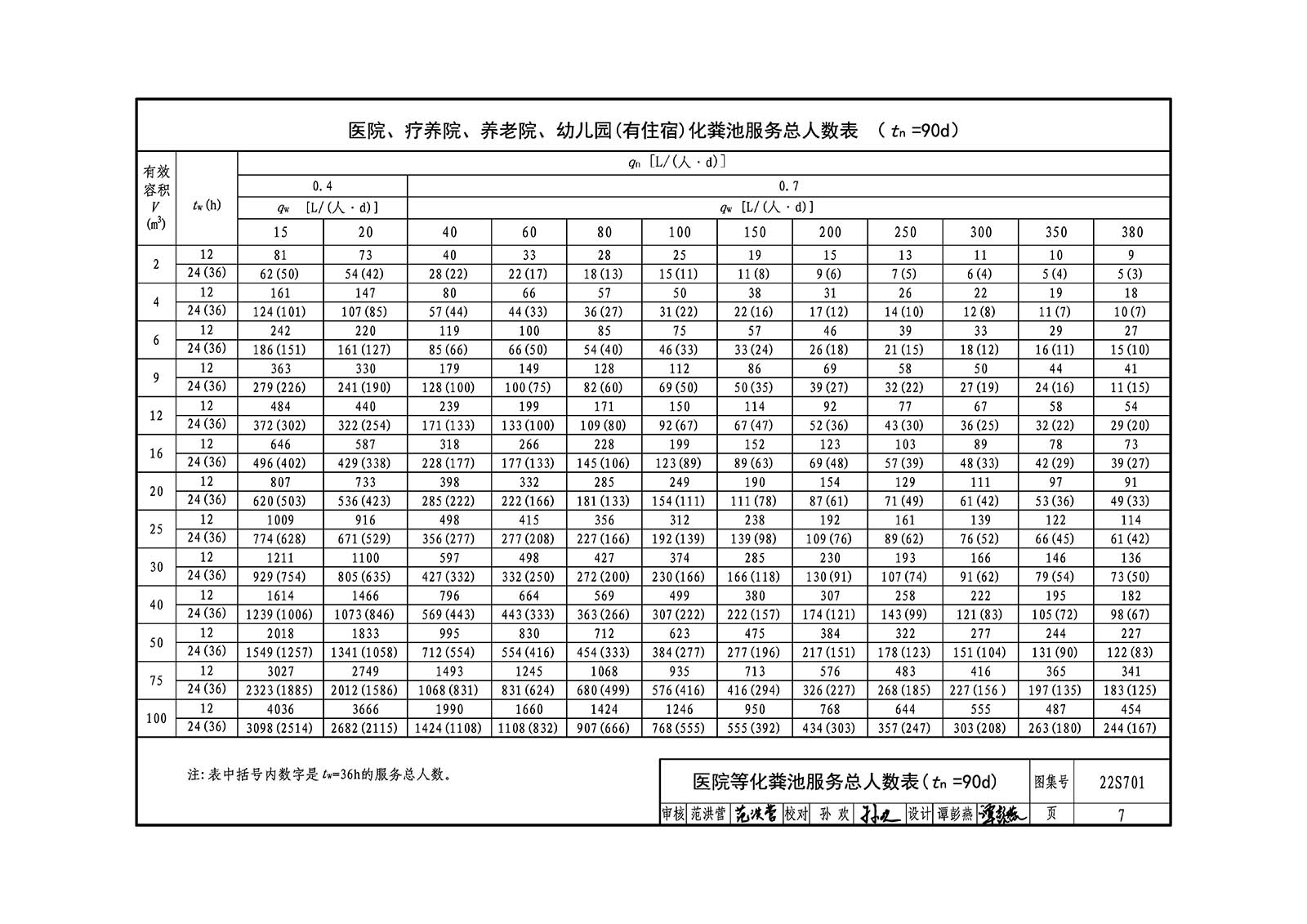

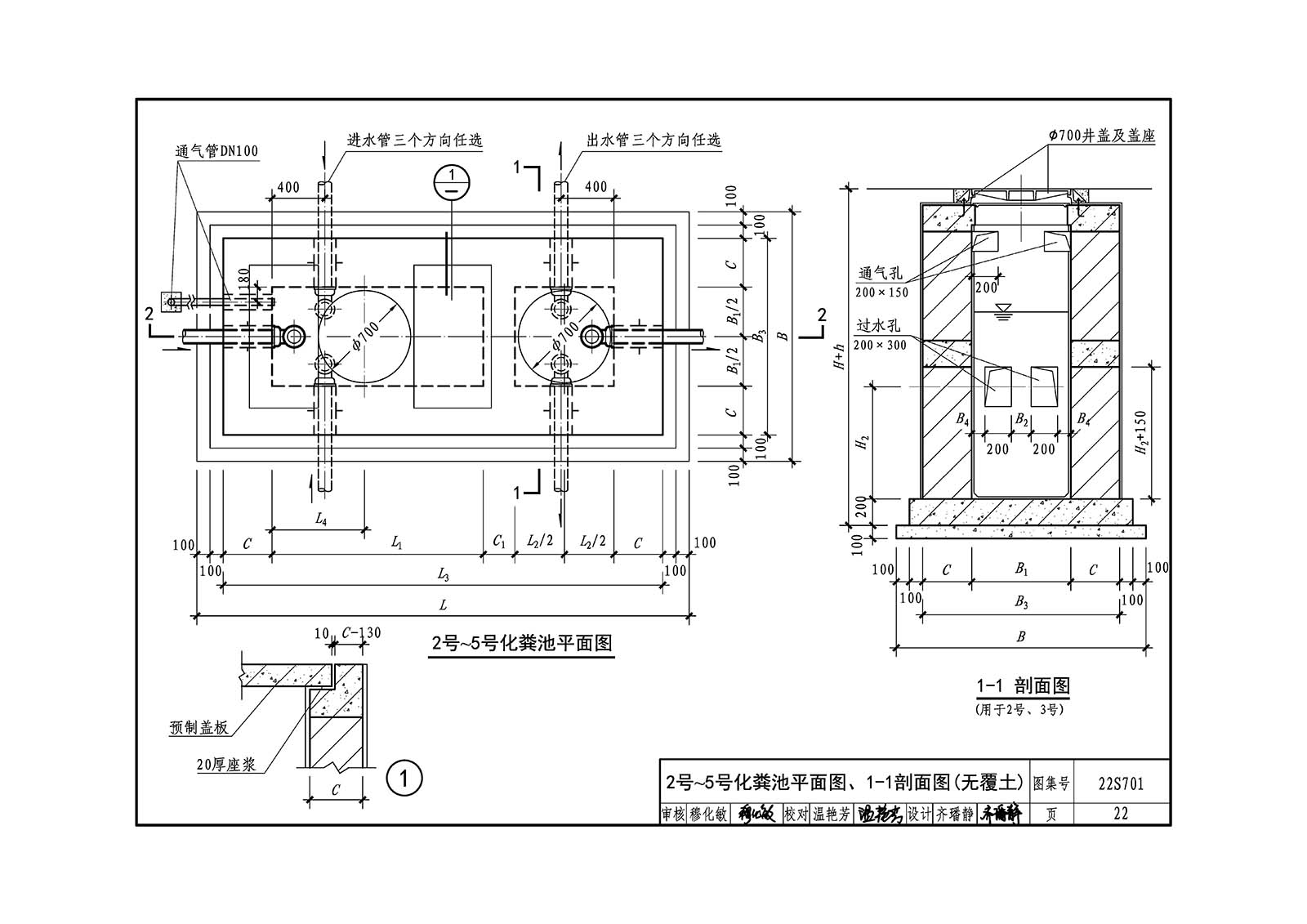

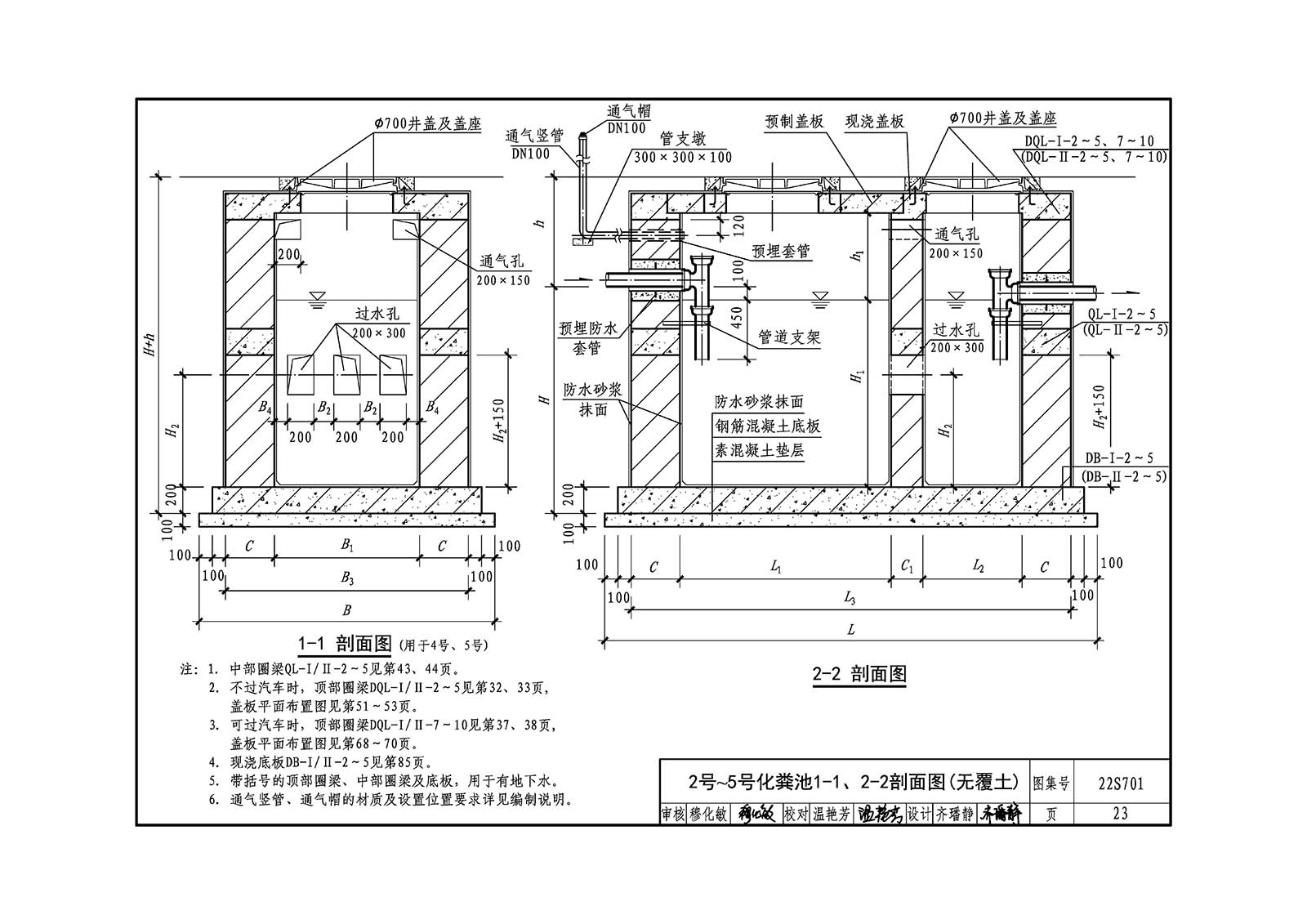

        主要內容：包括化糞池的工藝圖、結構尺寸表、所需構件表、材料表、蓋板及井圈尺寸及其配筋等內容。有效容積：單池雙格為2m³、4m³、6m³、9m³、12m³；單池三格為16m³、20m³、25m³、30m³、40m³、50m³、75m³、100m³；雙池三格為75m³、100m³。池頂分有覆土和無覆土兩種情況；池底上又分為有地下水和無地下水兩種情況。為方便設計人員選用，編制了不同清掏周期、不同建筑類型、不同污泥量的選用表。

        本圖集按現行結構設計規范及工程應用需求對原國標圖集《磚砌化糞池》進行修編。提高混凝土強度等級，修改保護層厚度。由于新規范可靠度提高，按新規范重新計算配筋，調整板厚及最小配筋率等構造措施。
