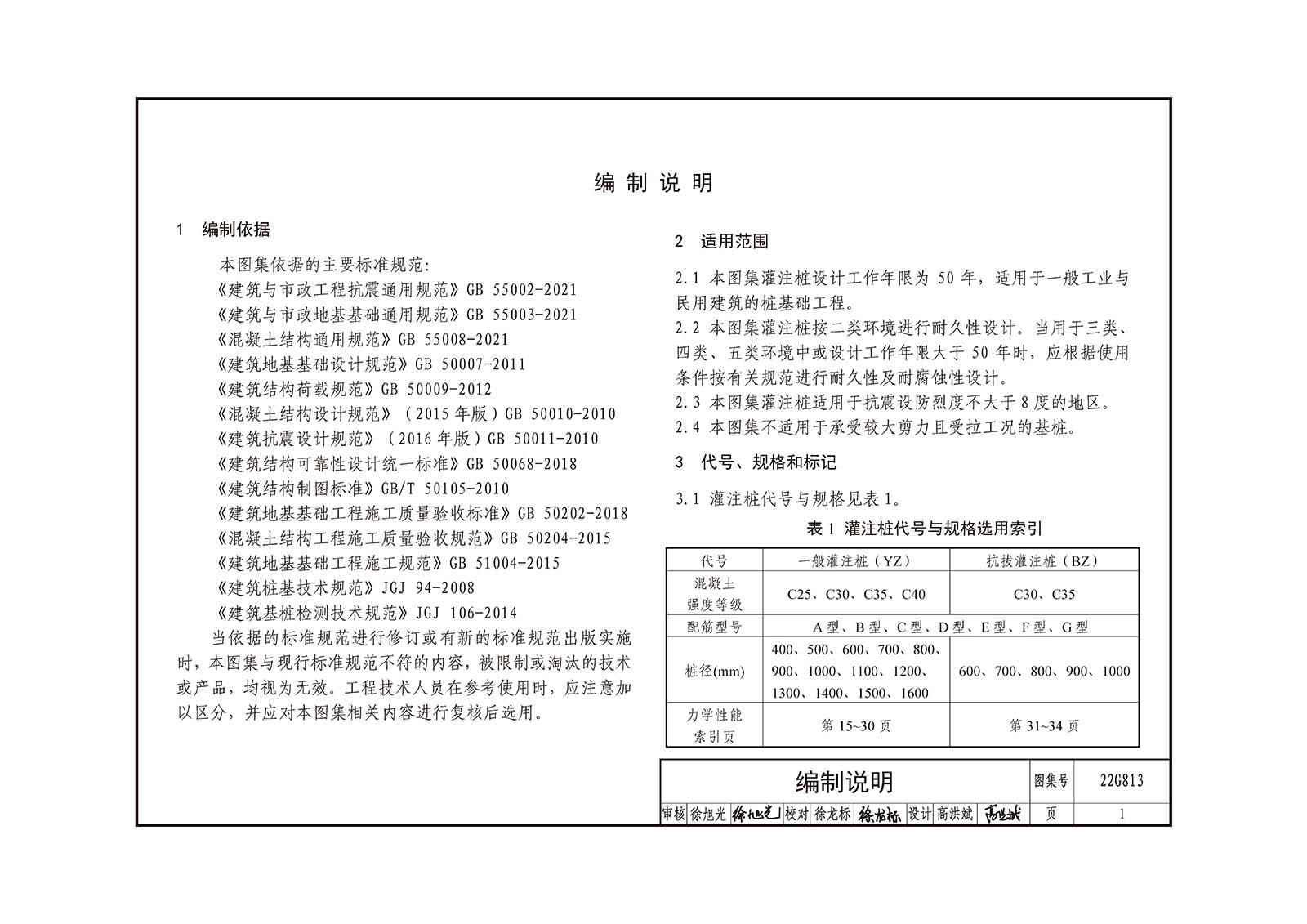

本圖集是在10SG813《鋼筋混凝土灌注樁》的基礎上，按現行標準規范和實際工程需求進行的修編。本圖集適用于抗震設防烈度不大于8度地區的一般工業與民用建筑的樁基礎工程，鋼筋混凝土灌注樁設計工作年限為50年，按二類環境進行耐久性設計。本圖集不適用于承受較大剪力且受拉工況的基樁。

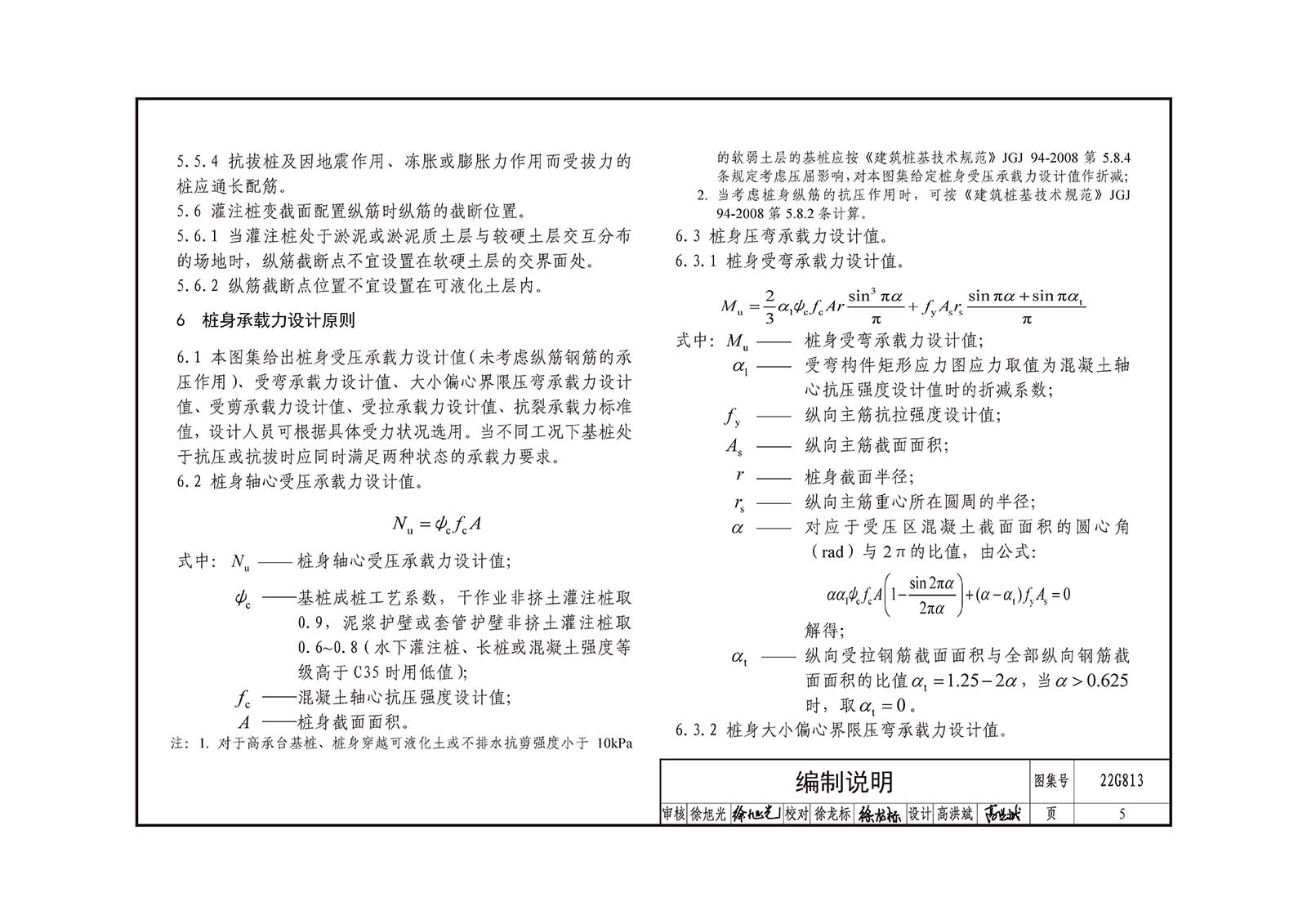

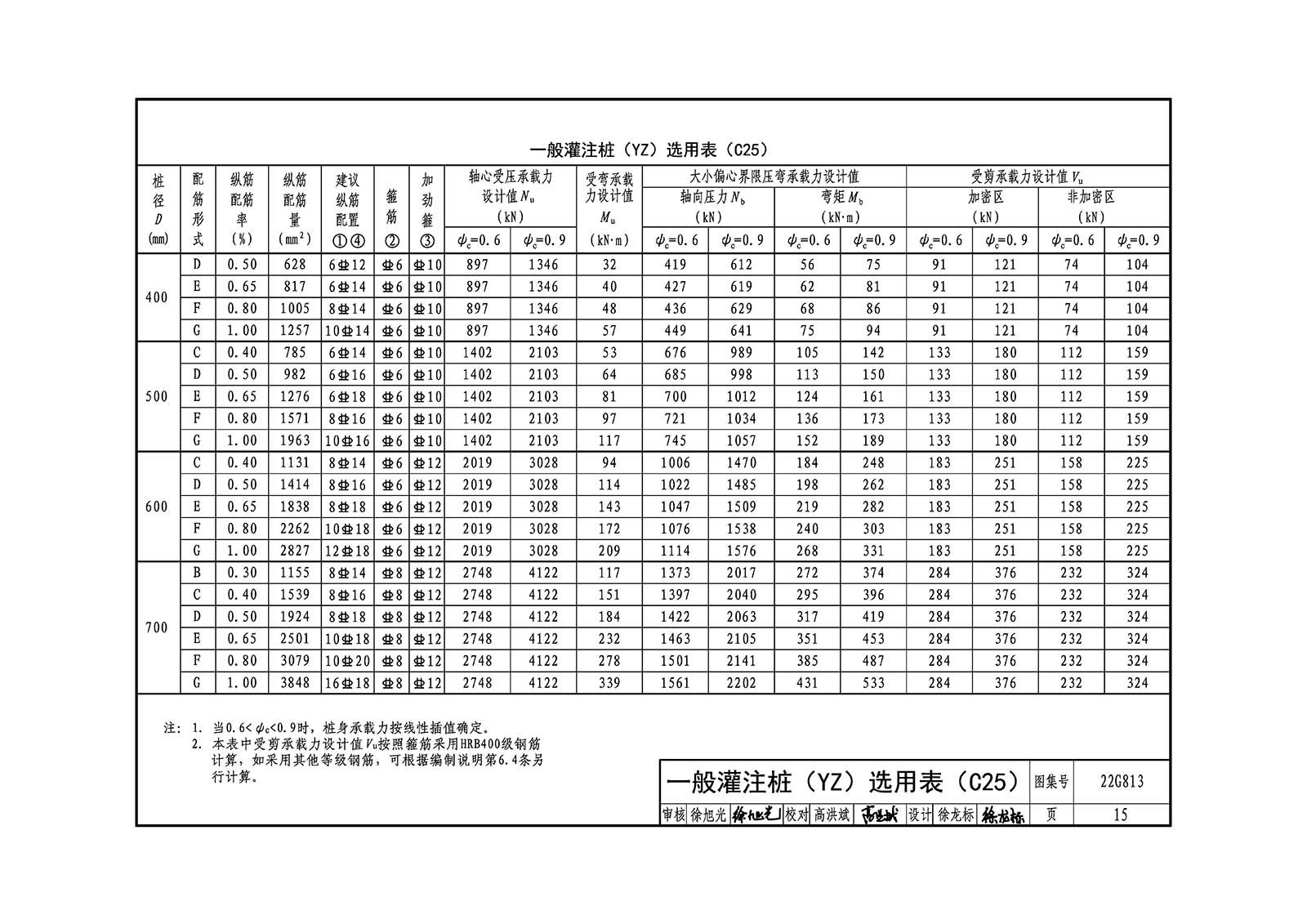

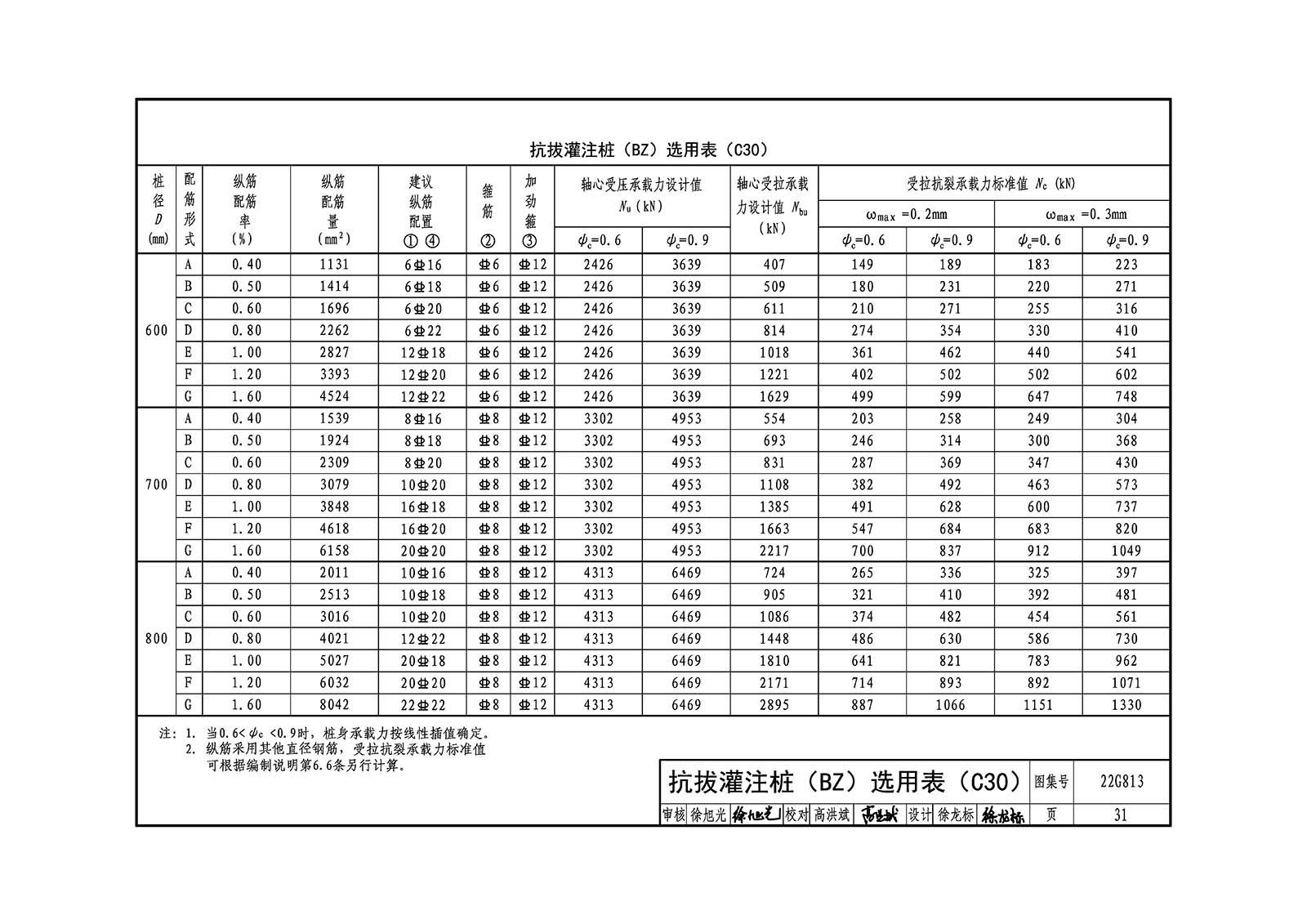

       圖集包括一般灌注樁和抗拔灌注樁兩類，可用于主要承受壓力樁、偏心受壓樁、抗拔樁的樁身結構承載能力極限狀態及正常使用極限狀態的計算或驗算。選用表依據樁型提供了樁身受壓承載力設計值、受彎承載力設計值、大小偏心界限壓彎承載力設計值、受剪承載力設計值、受拉承載力設計值、抗裂承載力標準值，設計人員可根據具體受力情況直接選用。

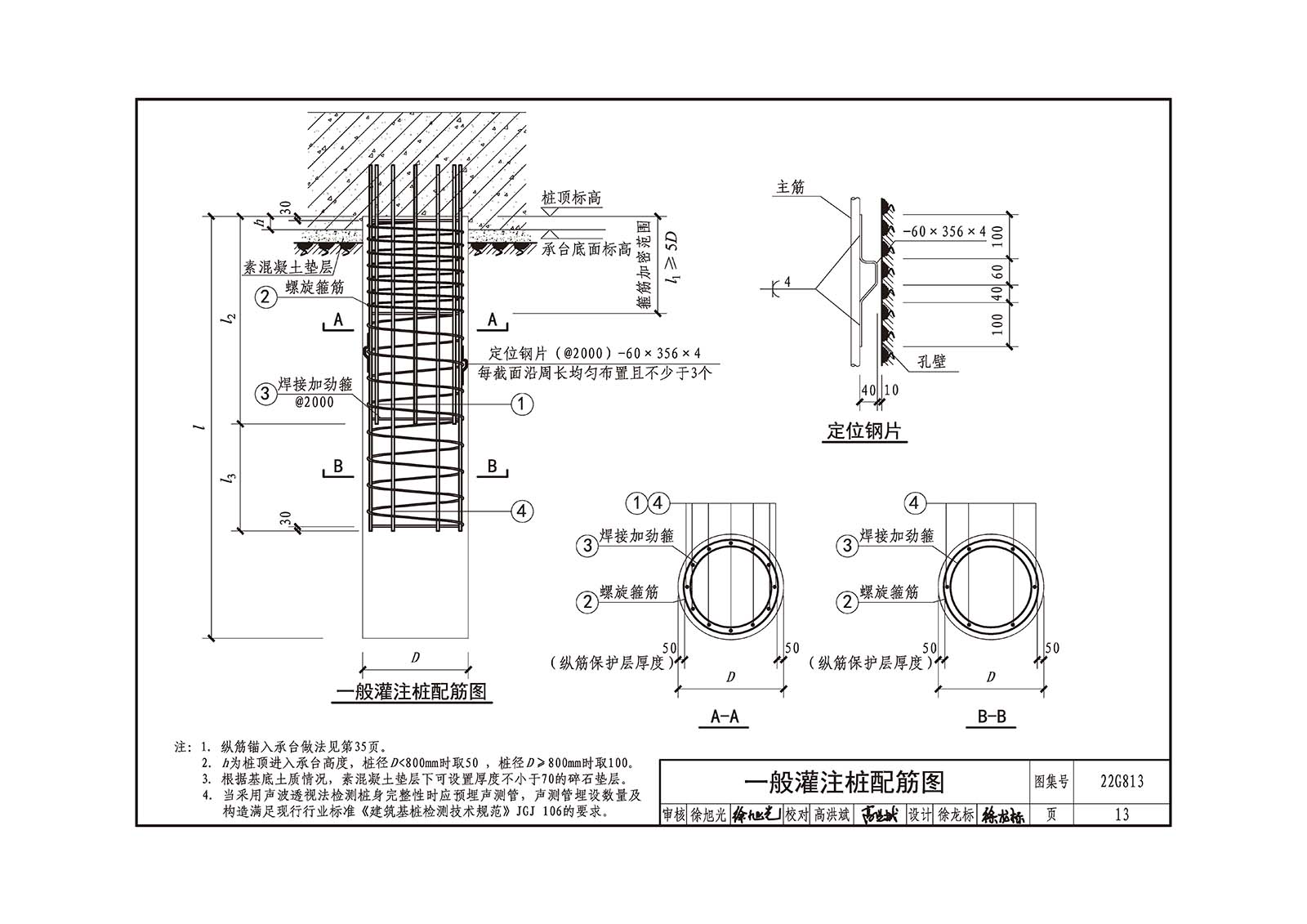

       本次修編，灌注樁選用表中配筋采用了HRB400鋼筋，取消了原圖集中HRB335鋼筋；完善了樁身配筋及連接構造，同時增加了地面檢測時消除摩阻構造圖、樁頂與承臺/筏板斜坡連接構造圖等，施工人員可按圖施工。
