22G101-2：混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土板式樓梯）
- 圖集編號
- 22G101-2
- 圖集名稱
- 混凝土結構施工圖平面整體表示方法制圖規則和構造詳圖（現澆混凝土板式樓梯）
- 定價
- 58.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
內容簡介

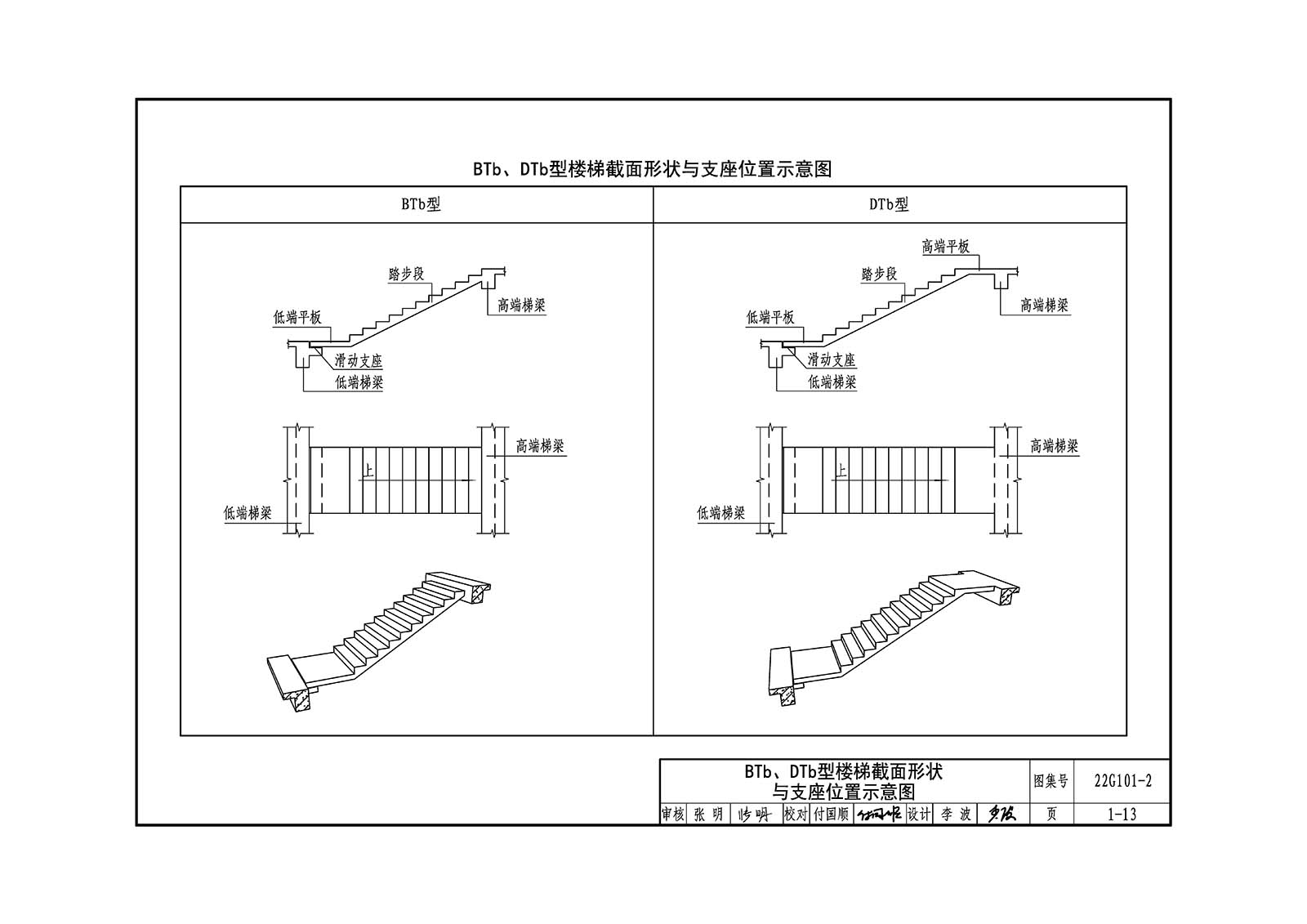

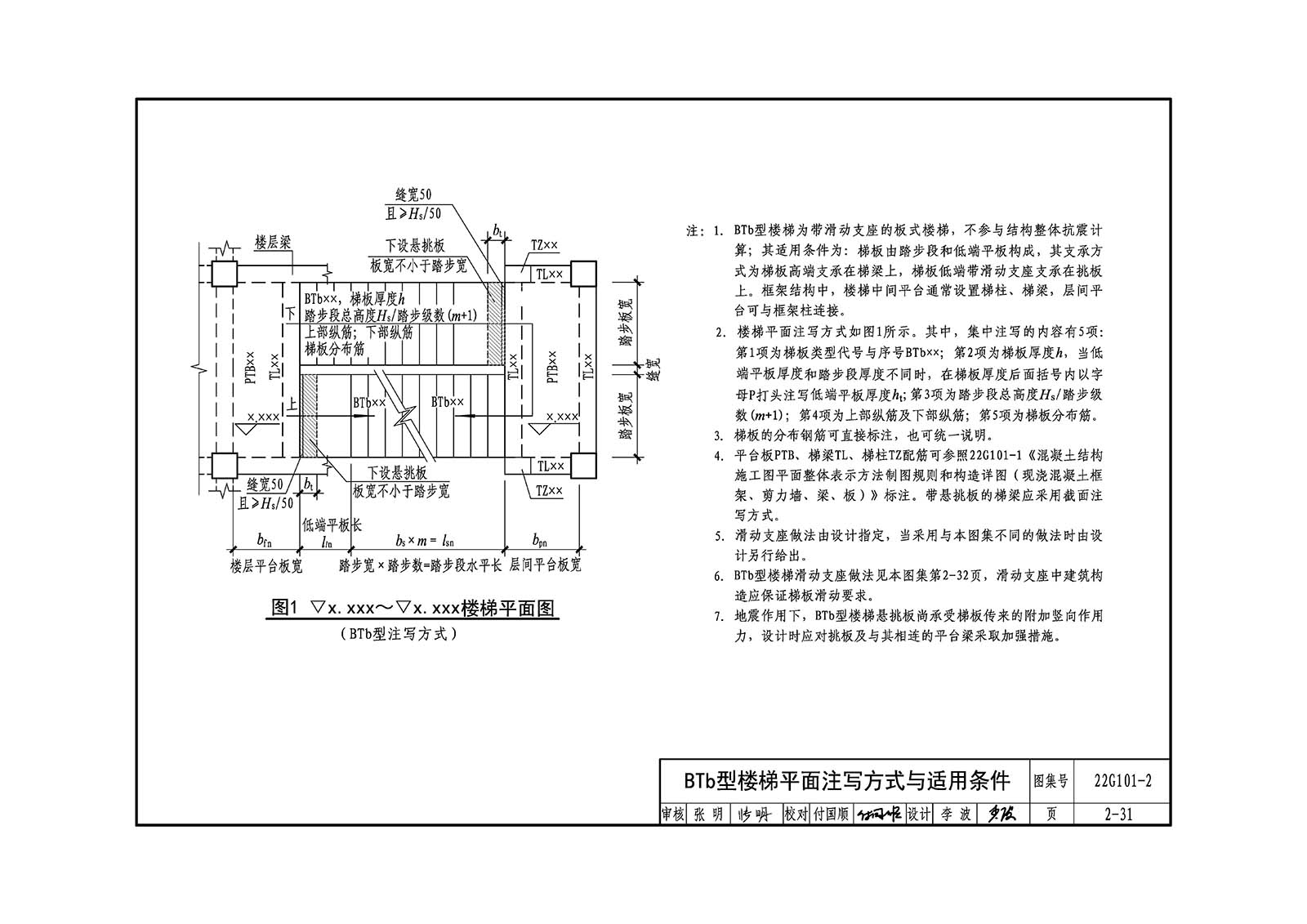

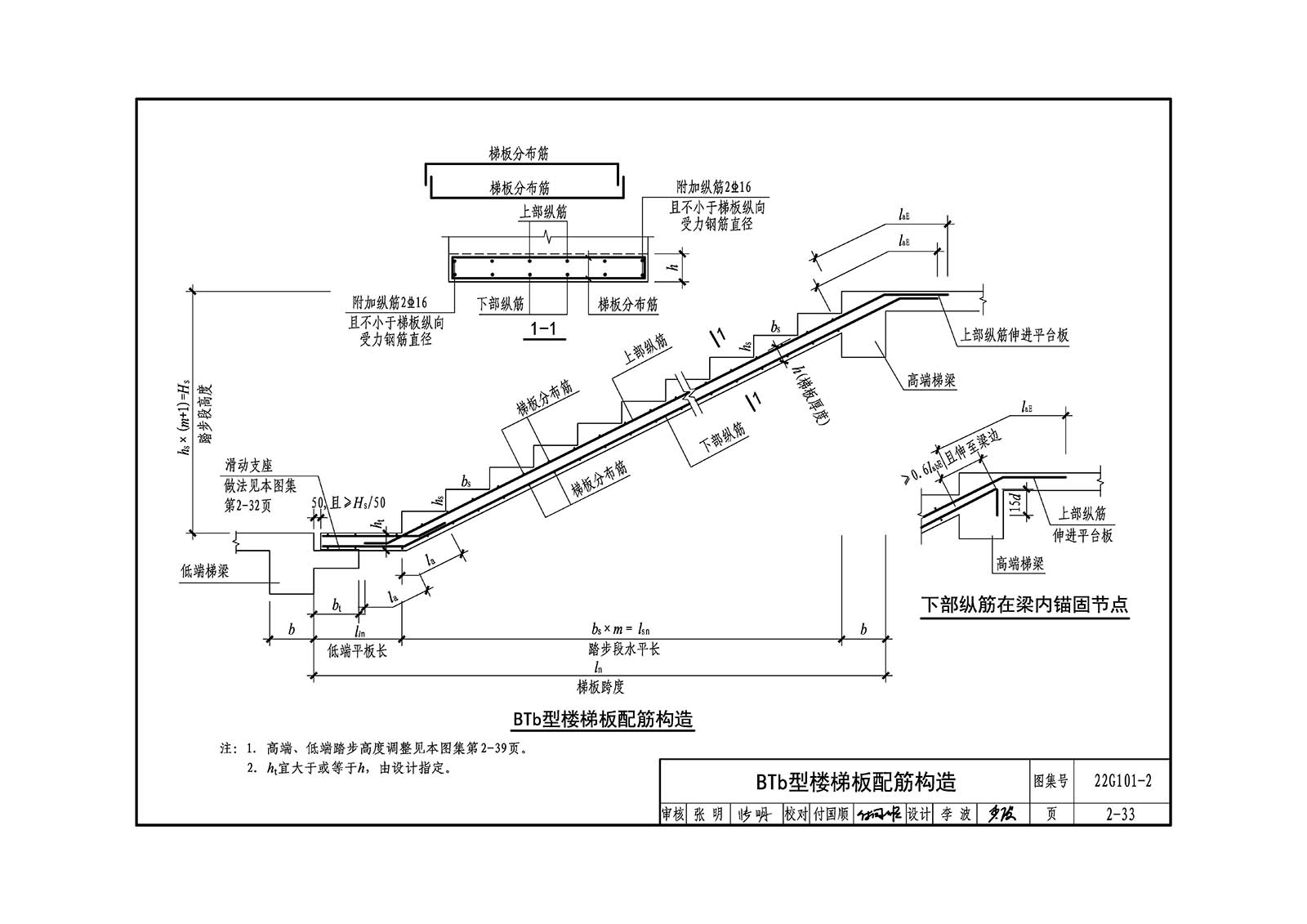

本圖集是對16G101-2的修編。本次修編依據全文強制性工程建設規范等現行標準，結合近年來工程實踐對圖集提出的反饋意見，對圖集原有內容進行了系統的梳理、修訂，同時考慮實際工程應用需要，新增了梯板由踏步段和低端平板構成的帶滑動支座的BTb型，以及梯板由低端平板、踏步段和高端平板構成的帶滑動支座的DTb型板式樓梯等內容。

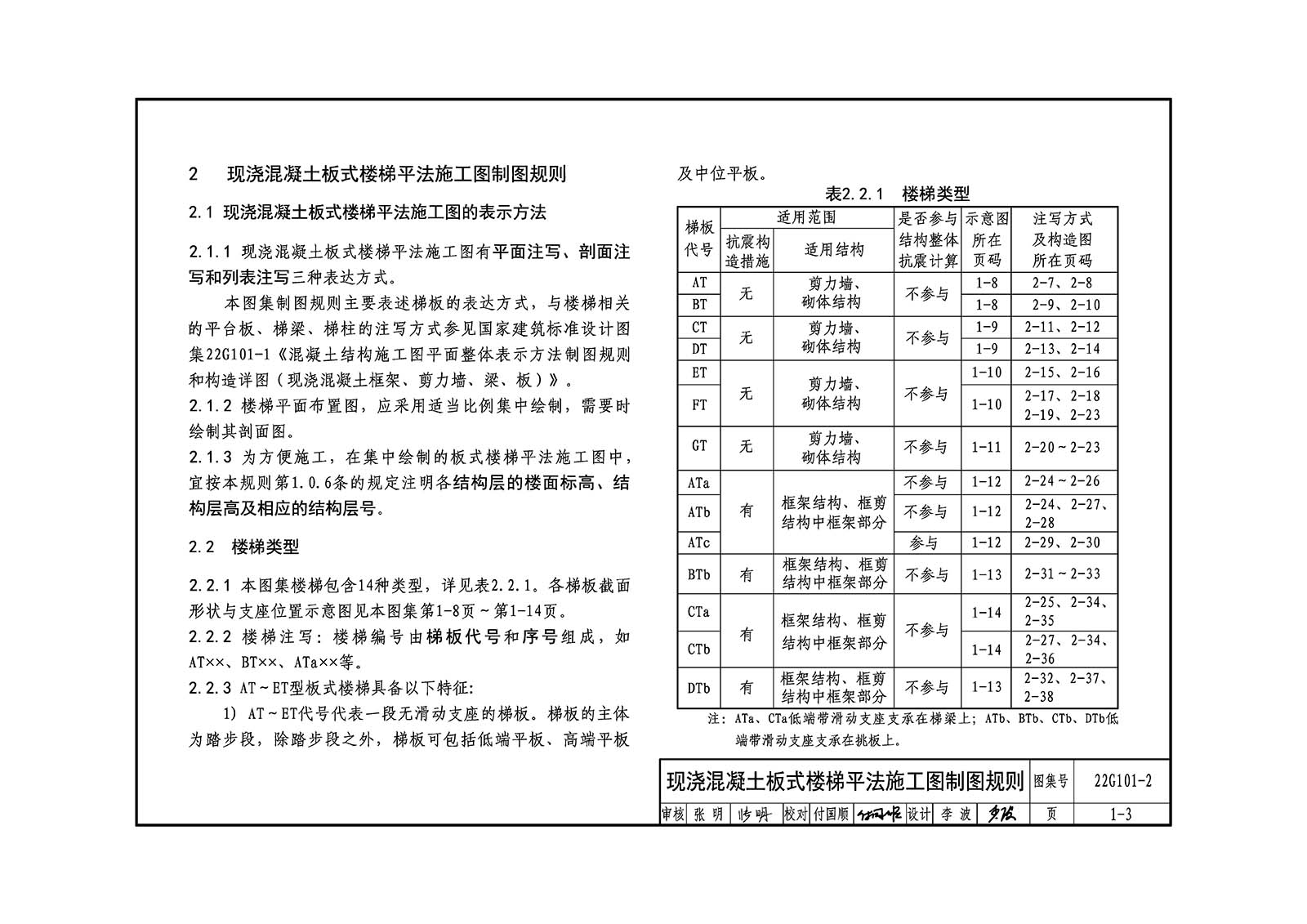

本圖集適用于抗震設防烈度為6～9度地區的現澆鋼筋混凝土板式樓梯。圖集中現澆混凝土板式樓梯包括14種類型，其中AT~GT用于不參與主體結構抗震計算的樓梯，ATc用于框架中參與主體結構抗震計算的樓梯，ATa、ATb、BTb、CTa、CTb、DTb用于采取滑動措施減輕樓梯對主體（框架）影響的樓梯。
備注
替代16G101-2
樣張
