20G122：鋼板剪力墻結構設計
- 圖集編號
- 20G122
- 圖集名稱
- 鋼板剪力墻結構設計
- 定價
- 49.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑設計研究院有限公司
內容簡介
本圖集適用于工業與民用建筑中鋼板剪力墻結構設計、制作安裝，適用于抗震設防烈度為6~9度地區的鋼結構及鋼-混凝土組合結構，可供工程設計技術人員及施工技術人員參考。
本圖集通過總說明以及四種不同類型的鋼板剪力墻設計示例，給出了非加勁鋼板剪力墻、豎向加勁鋼板剪力墻、屈曲約束鋼板剪力墻和無屈曲鋼板剪力墻的一般計算方法、構造措施以及典型節點連接構造。其中總說明部分主要給出本圖集的選型原則、材料要求、荷載效應組合、設計計算原則、施工與安裝要求、防火及防腐設計原則等；四個設計示例分別從設計選型及設計流程、結構整體計算分析、鋼板剪力墻的截面設計及計算、節點連接構造等方面系統闡述四類鋼板剪力墻結構的一般設計計算方法及構造要求。

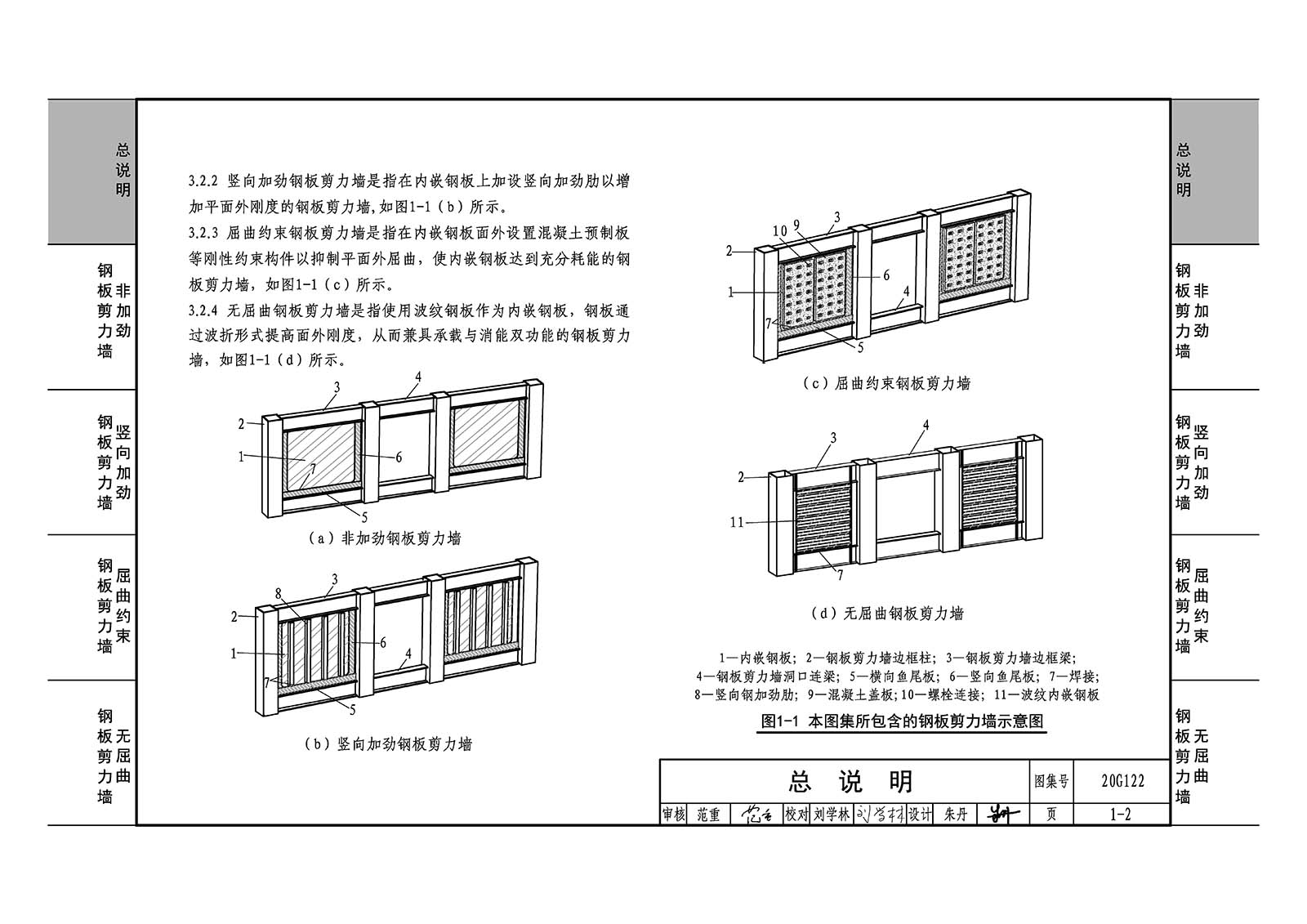

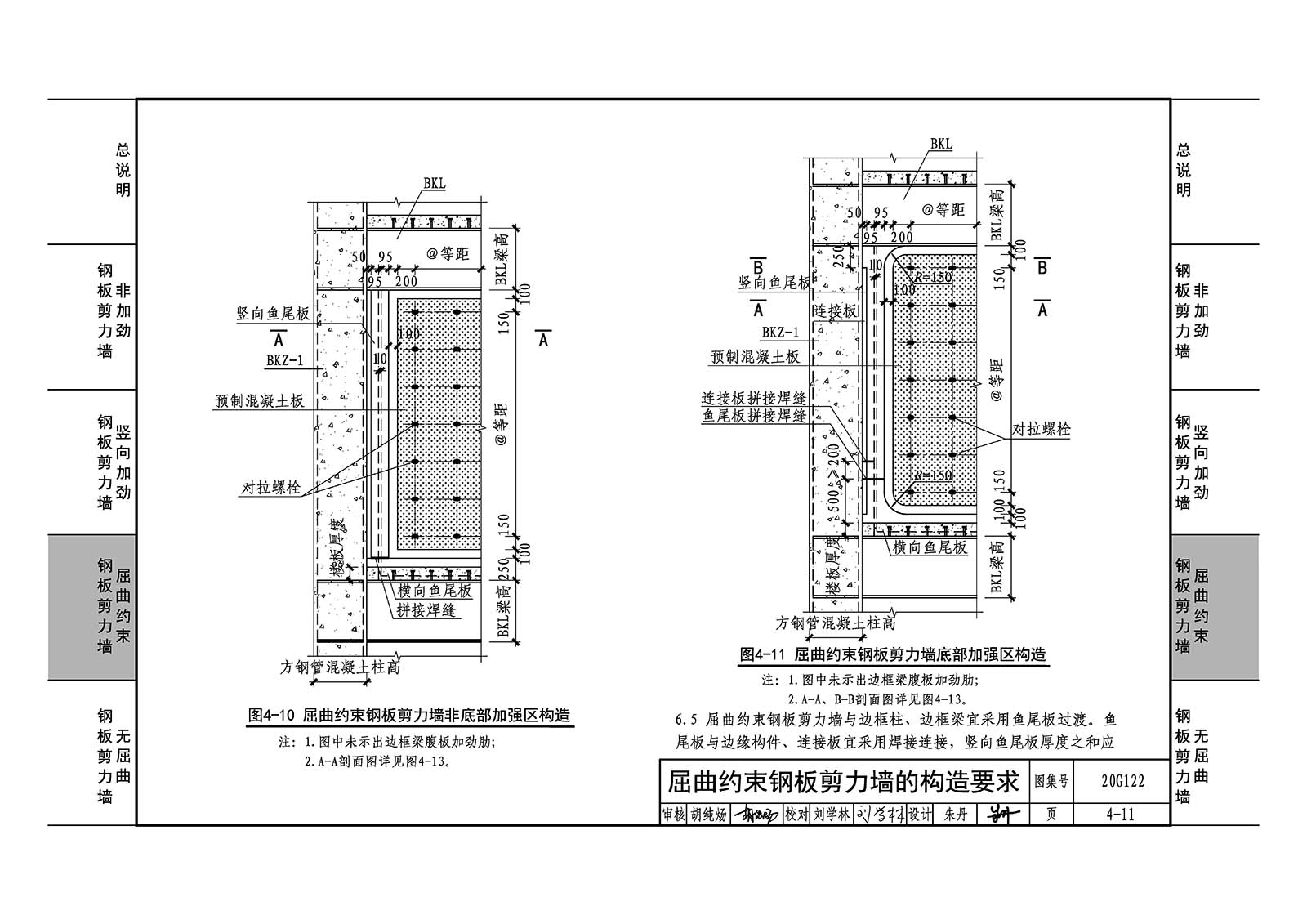

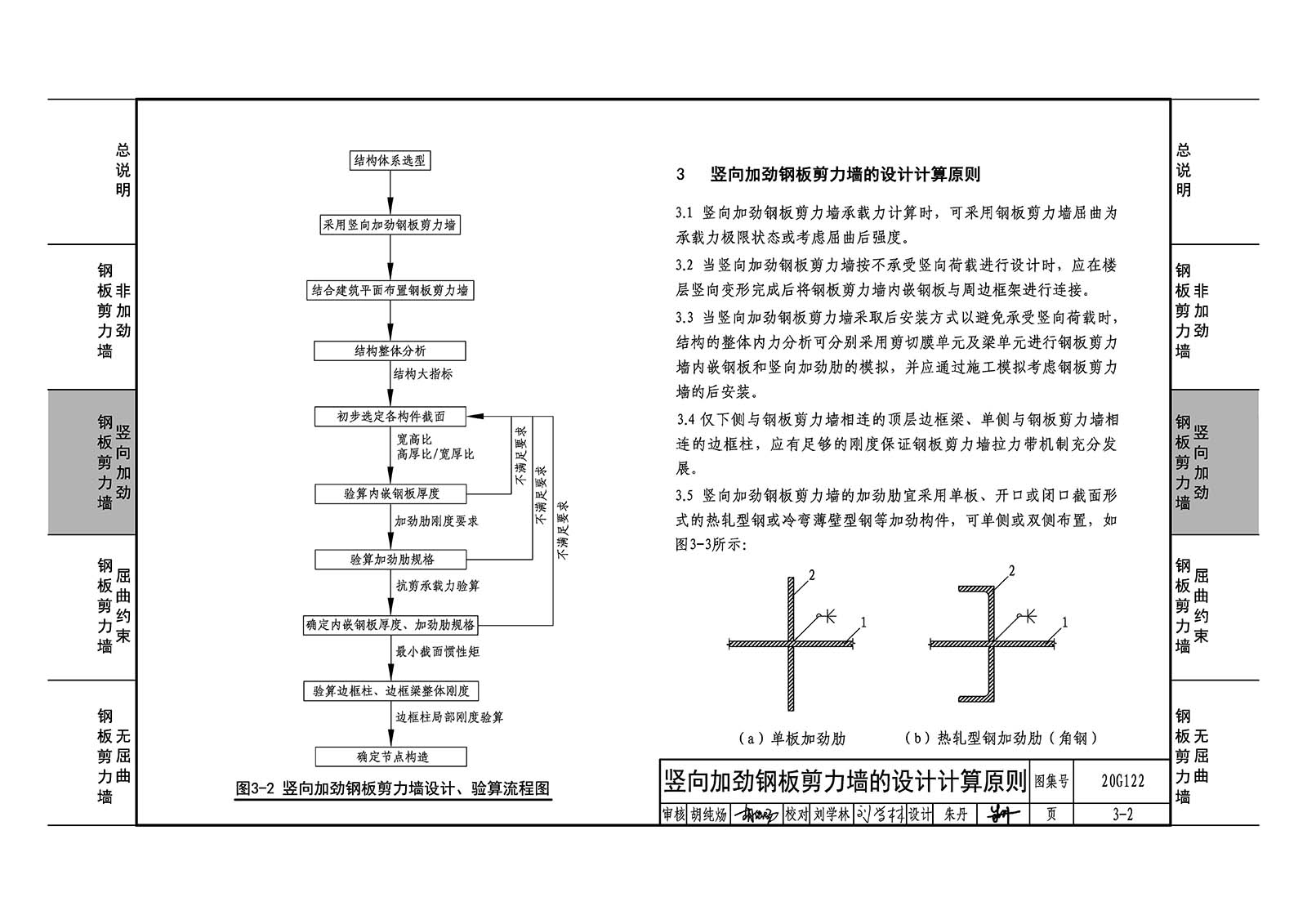

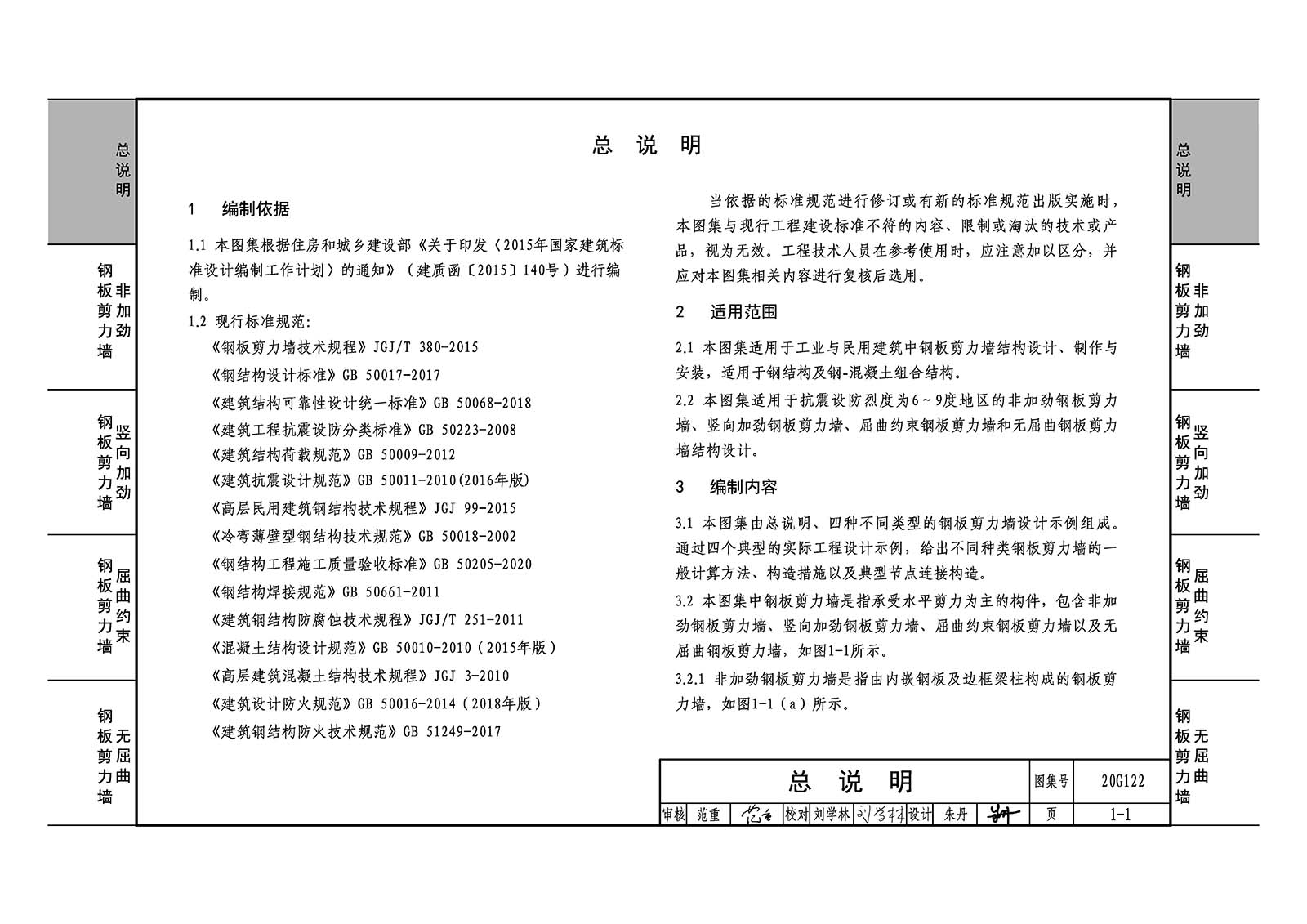

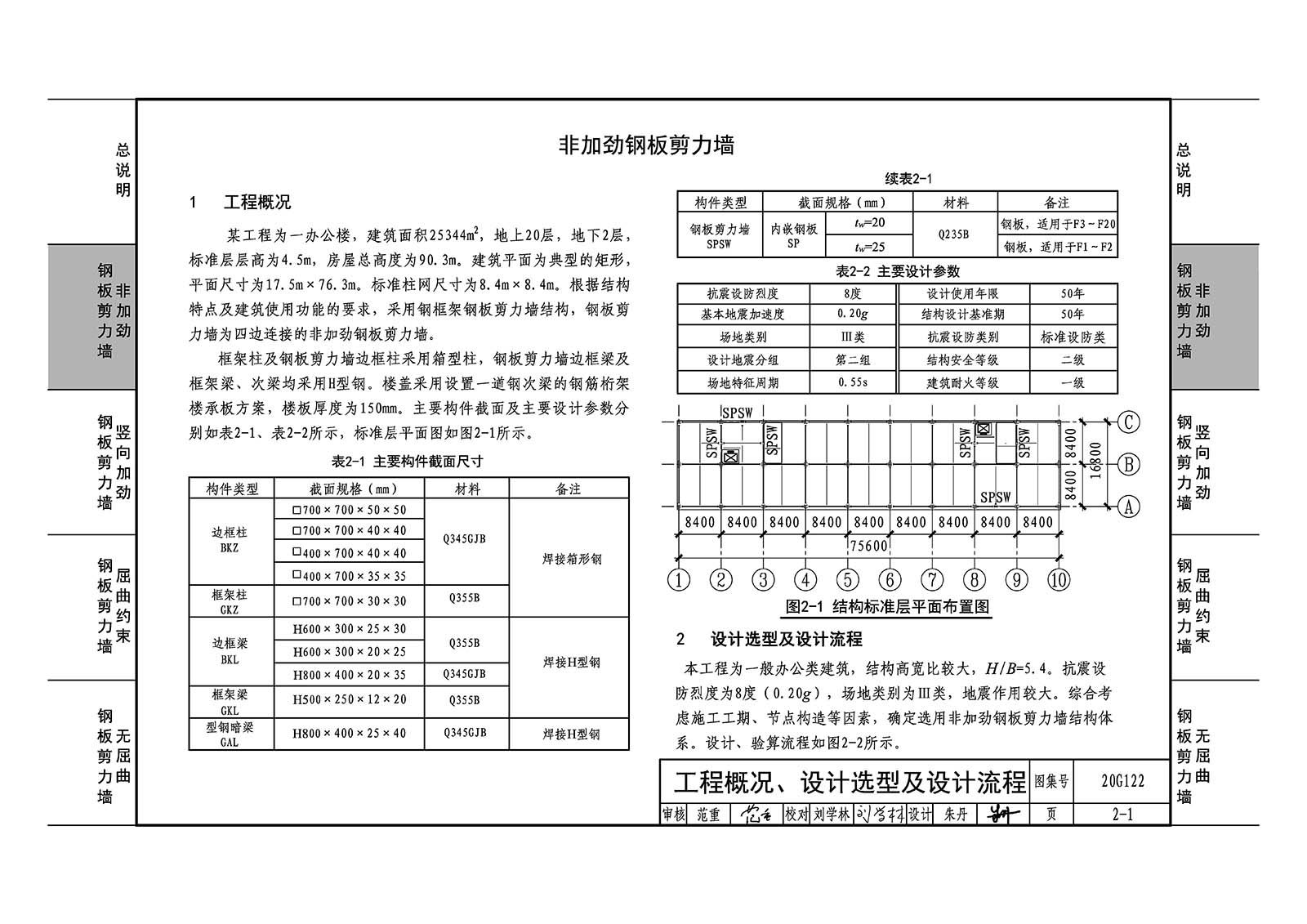

樣張
