本圖集適用于雨水管道管徑≤3000mm，蓋板頂覆土深度≤4m和污水管道管徑≤2200mm，蓋板頂覆土深度≤4m、干管頂覆土深度≤6m的市政、建筑小區、工業企業、民用建筑室外雨、污水管道工程。檢查井按有地下水（地下水位于地面下0.5m）及無地下水（地下水位于底板以下）兩種條件設計。

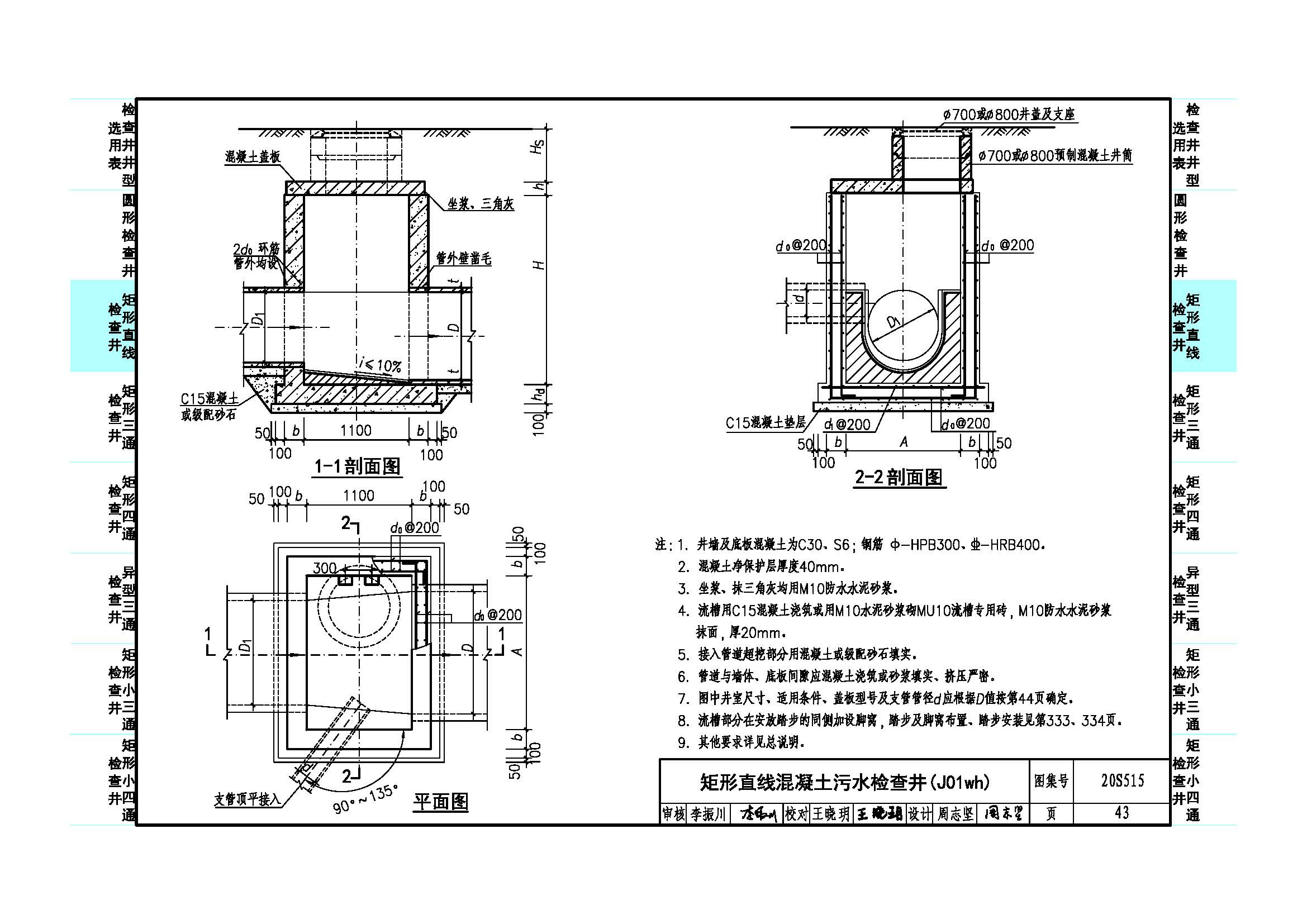

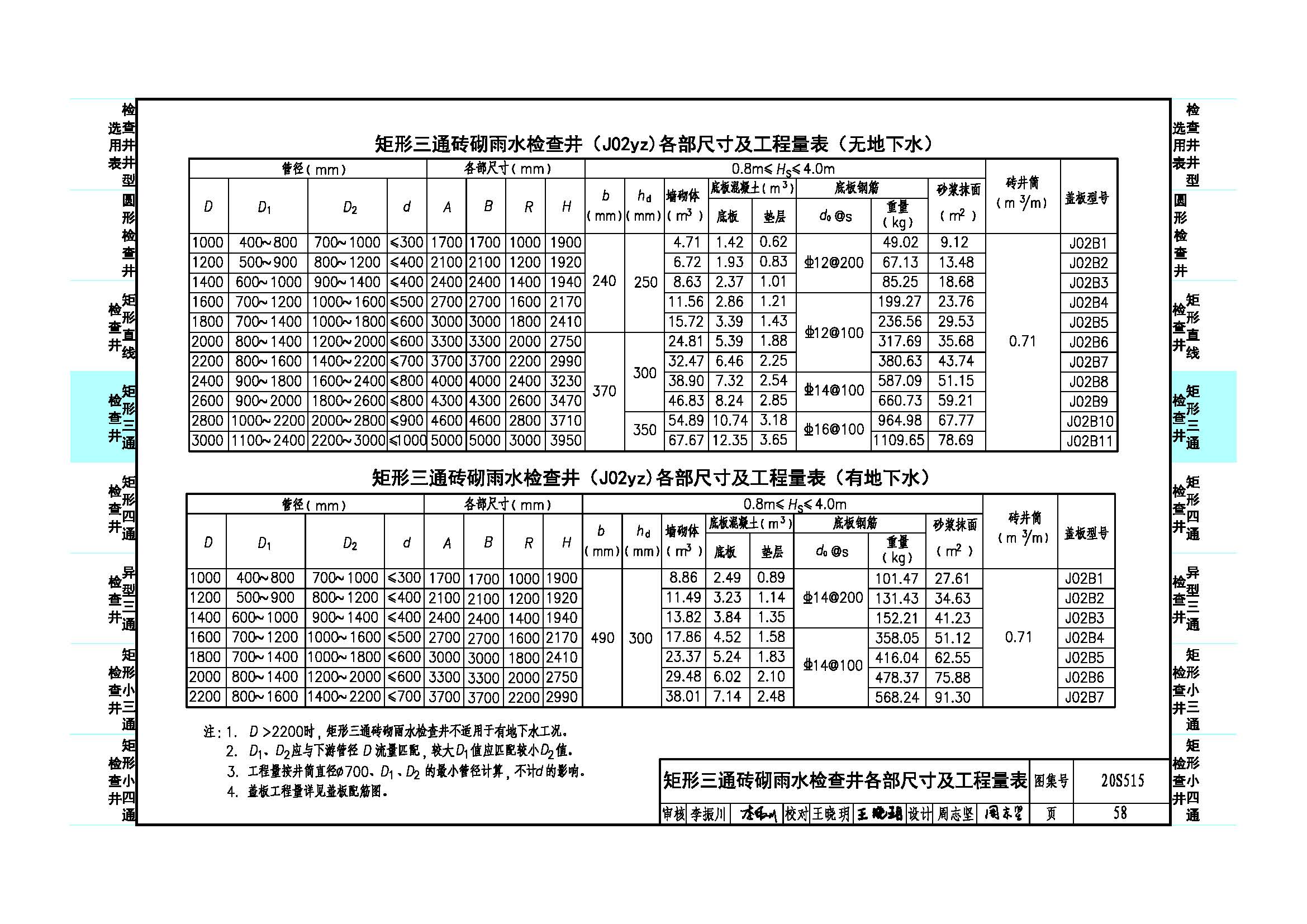

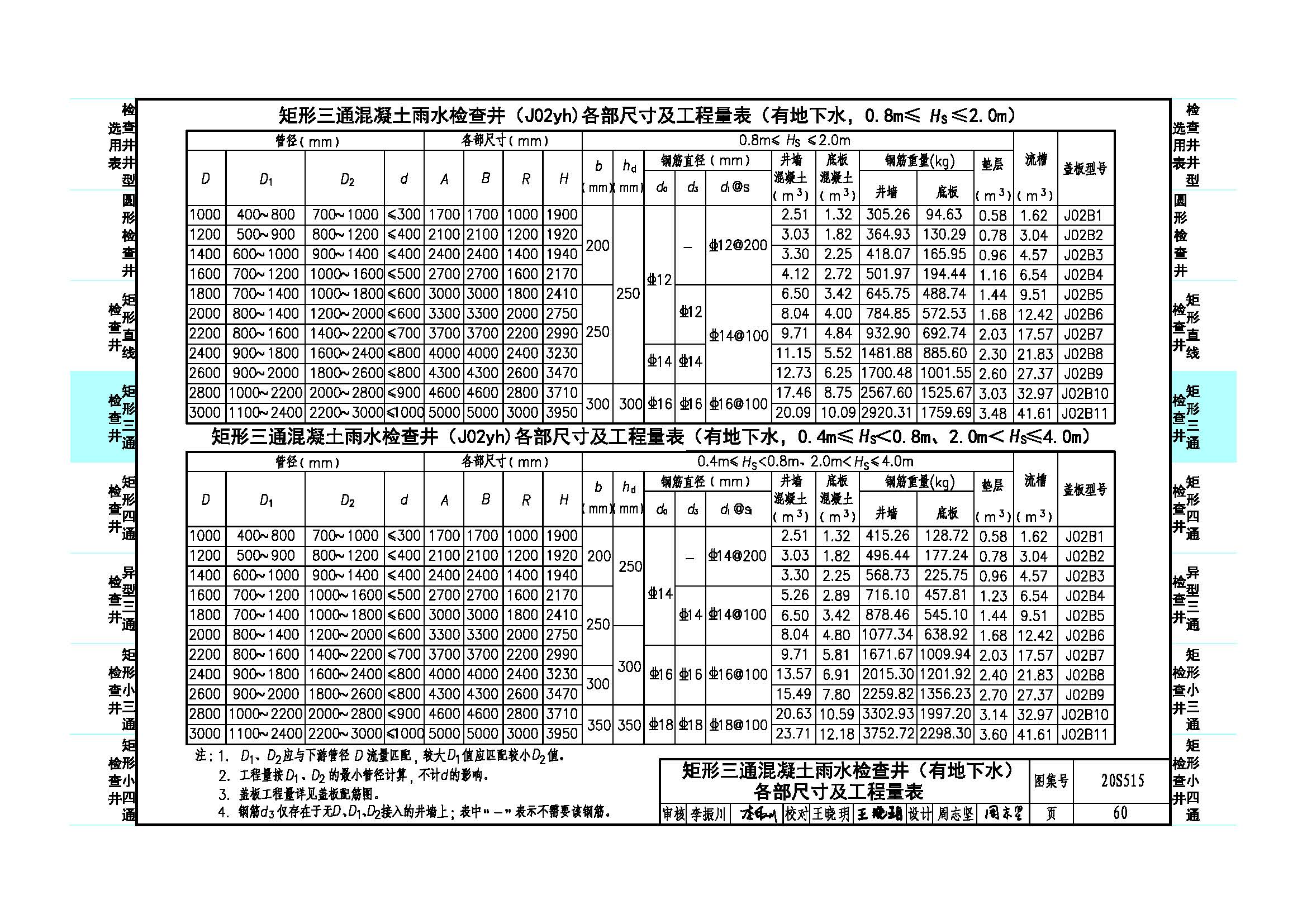

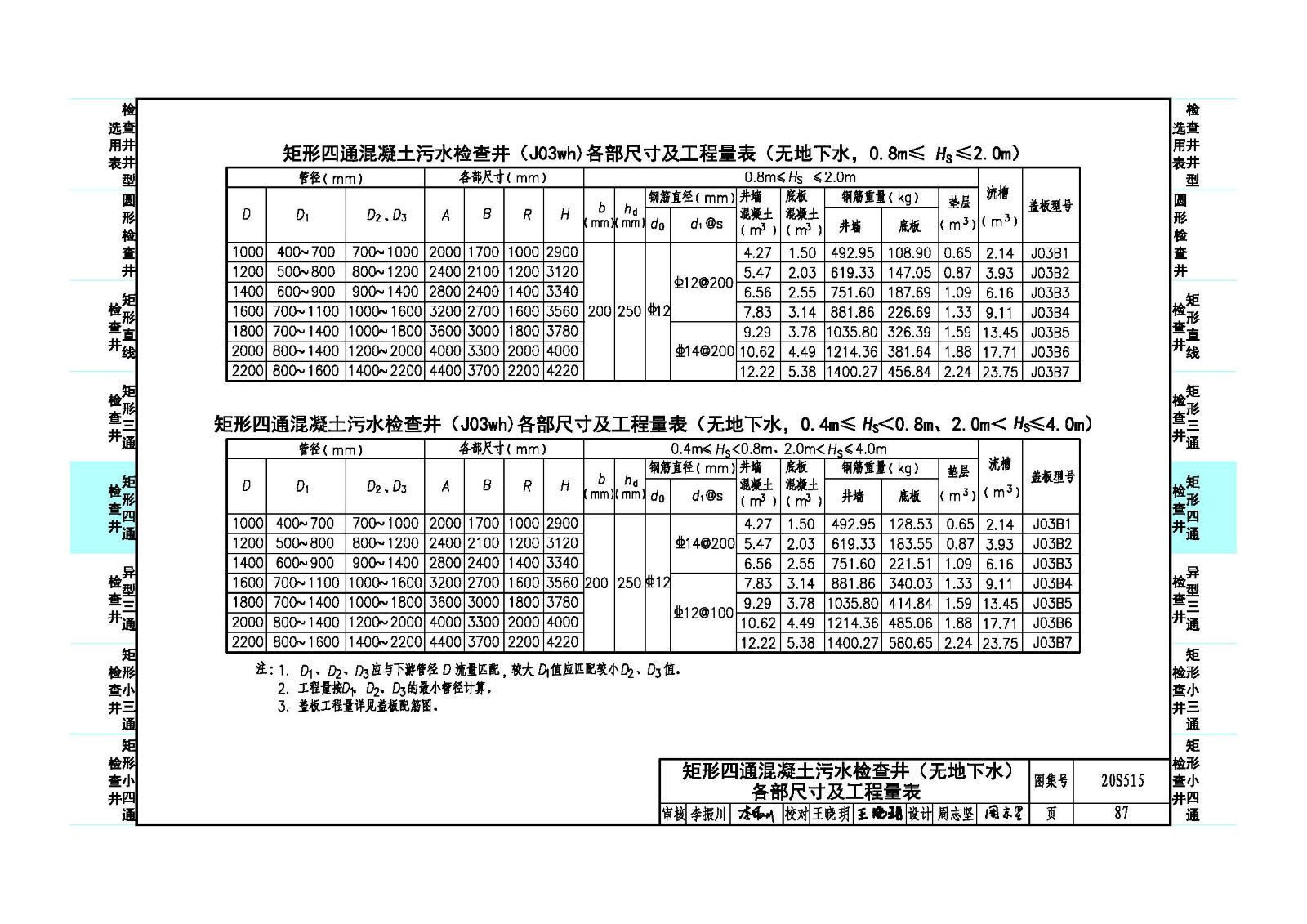

        主要內容包括圓形、矩形、異形三通、扇形的鋼筋混凝土及磚砌排水檢查井以及戶線井、跌水井、閘槽井、沉泥井等構筑物做法。其中圓形井包括直線、轉彎、三通、四通排水檢查井；矩形井包括直線、三通、四通、小三通、小四通排水檢查井；扇形井包括90°、120°、135°和150°。圖集提供了完整的檢查井施工詳圖，設計時可直接選用，施工時可按圖施工。

        本圖集對原圖集02S515、02（03）S515進行修編，按新標準規范和目前技術發展重新進行設計，增大了接入檢查井的管徑上限，雨水管道由2000mm增大到3000mm，污水管由1500mm增大到2200mm，更好地滿足室外雨、污水管道工程的需要。
