17S526：圓形沉井式雨水泵站
- 圖集編號
- 17S526
- 圖集名稱
- 圓形沉井式雨水泵站
- 定價
- 189.00 元
- 開本
- 16 開
- 主編單位
- 中國鐵路設計集團有限公司
內容簡介
本圖集適用于新建、擴建和改建的城鎮、交通（鐵路、公路下凹立交處）、工業區等排水流量250～8700m3/h的室外圓形沉井式雨水泵站的設計選用與安裝。

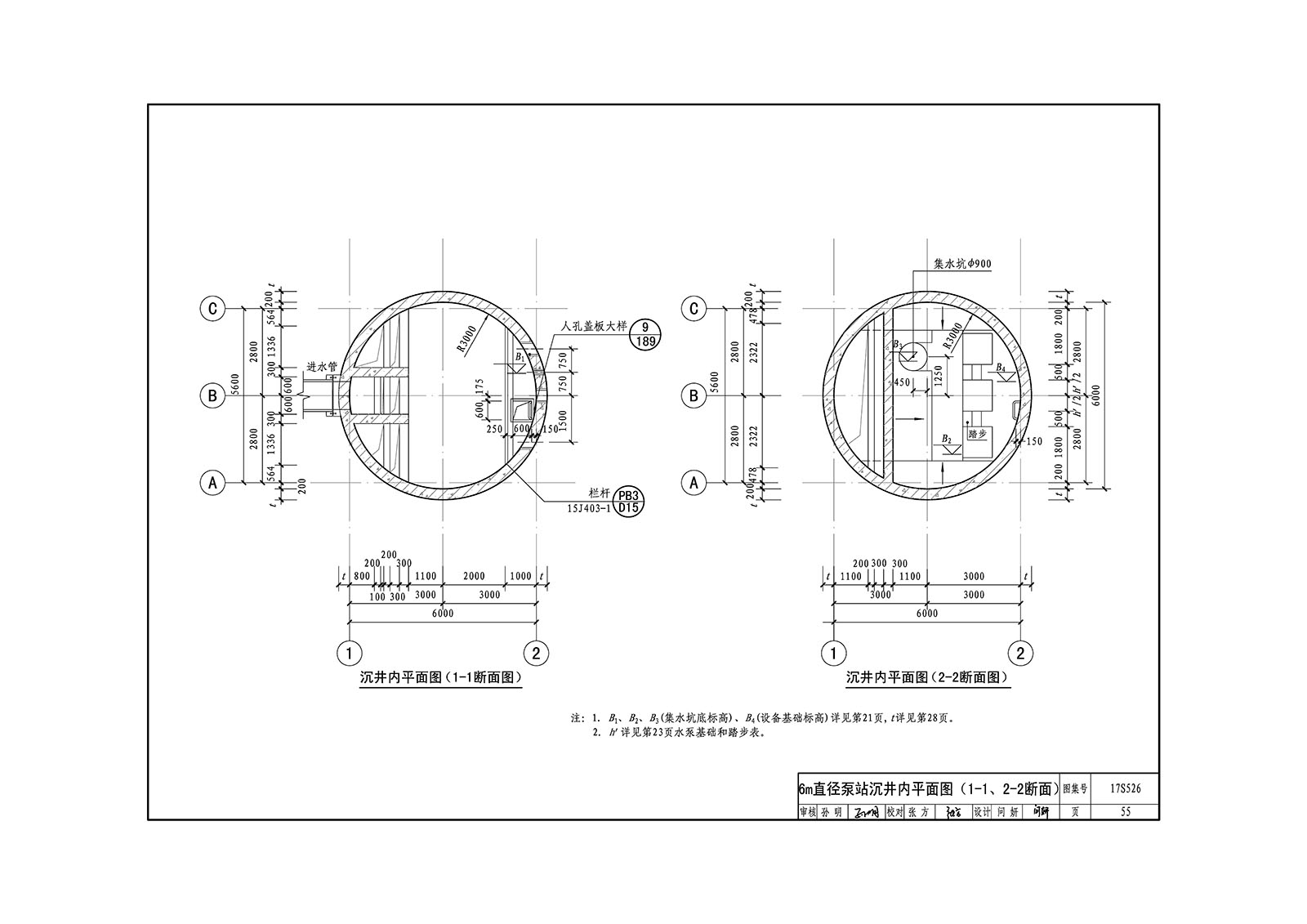

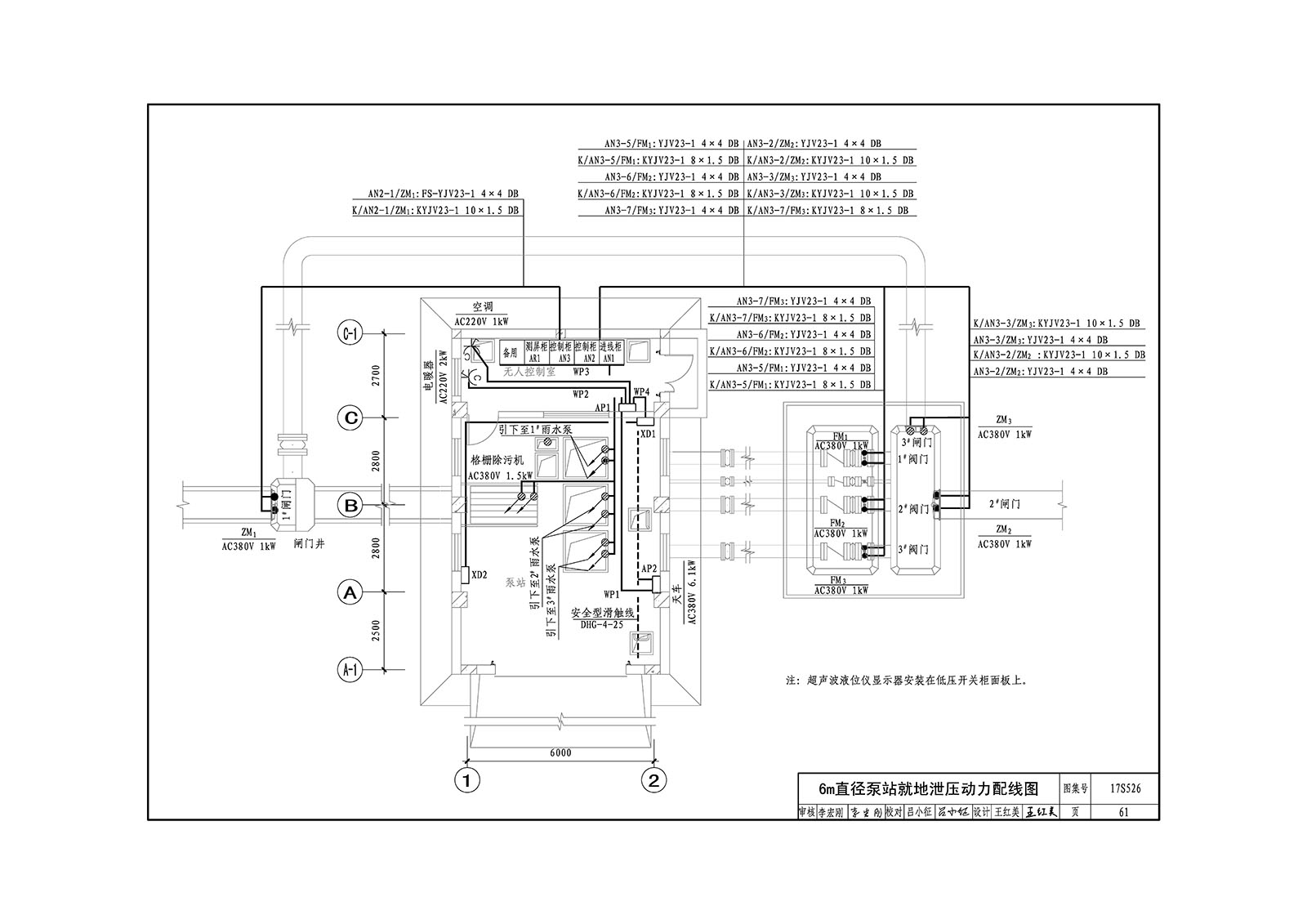

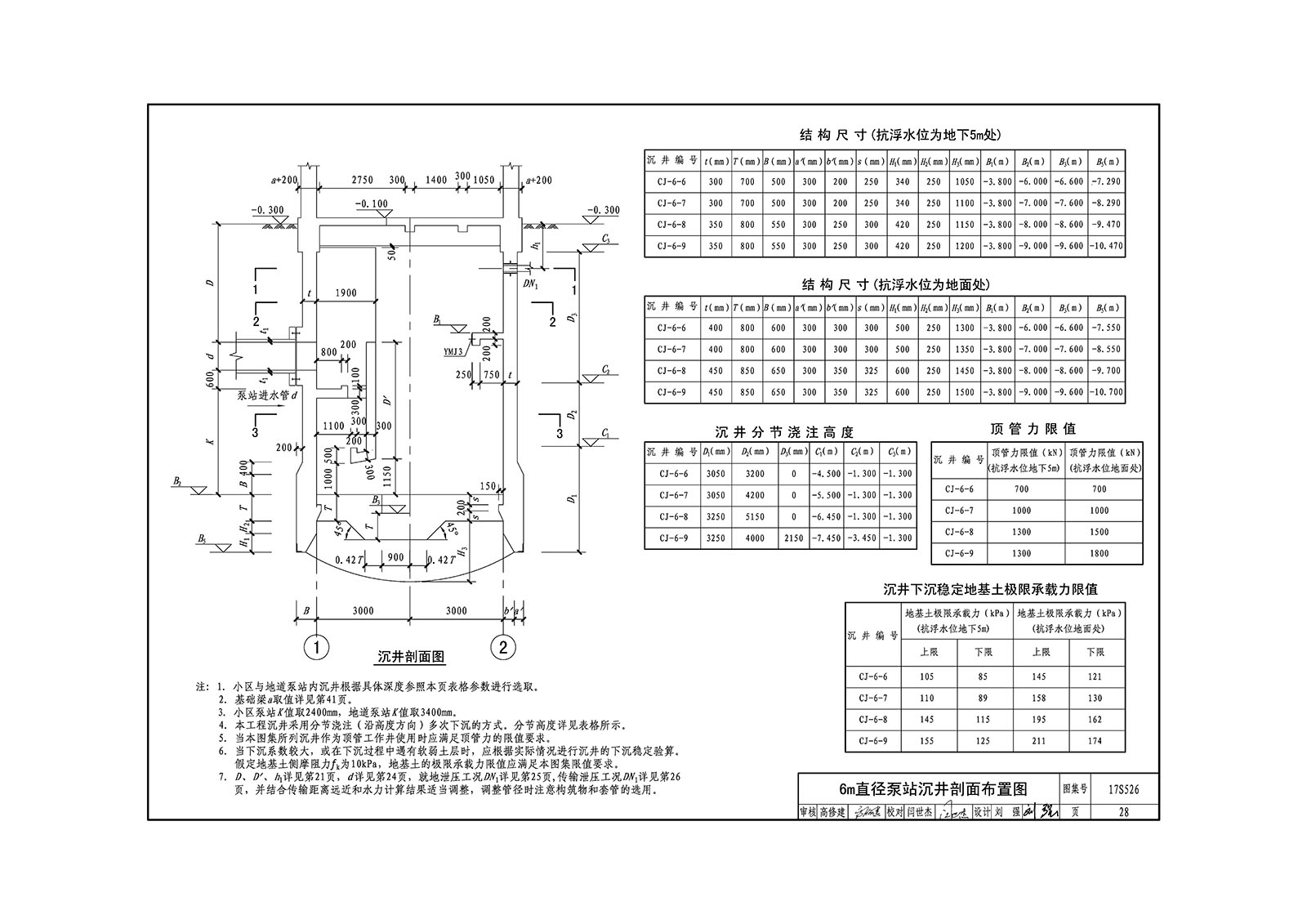

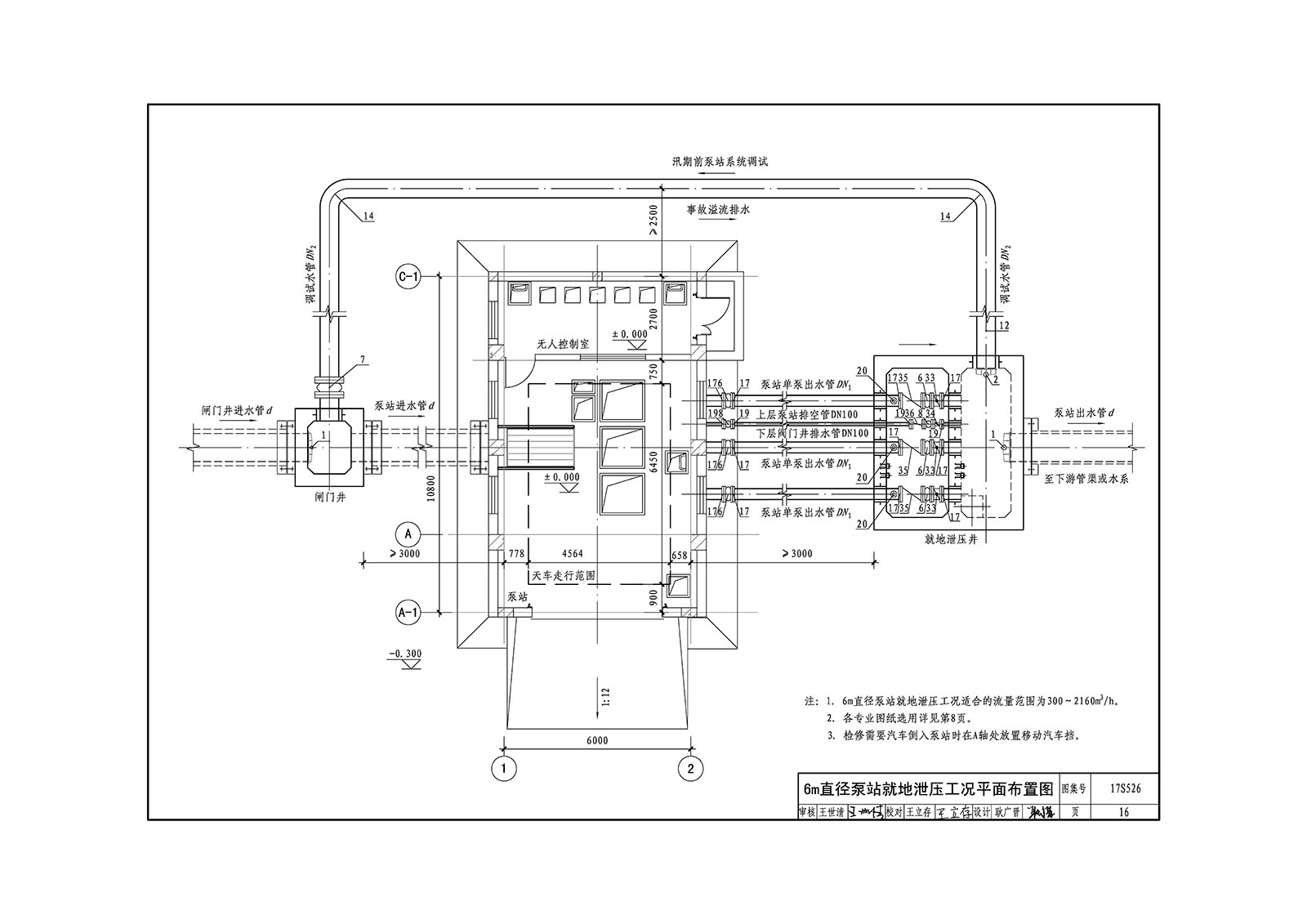

主要內容：包括圓形沉井式雨水泵站的全套設計施工圖，編制內容根據專業劃分為泵站工藝部分、泵站建筑部分、泵站地下結構部分、泵站建筑結構部分、泵站動力照明部分、泵站采暖通風部分；按流量劃分成250～2160m3/h、2160～4800m3/h、4800～8700m3/h 三檔，三種流量沉井直徑分別為6、7.5、9m。
本圖集為新編圖集。雨水泵站作為海綿型城市建設排水系統的重要環節，具有占地小、結構安全簡單緊湊、無廢棄圍護結構、綜合造價低、水泵安裝維護更換快速簡單便捷、運行安全穩定可靠、施工迅速的特點。本圖集的實行對國家治理小區域城市內澇有現實指導意義和技術支撐作用。
