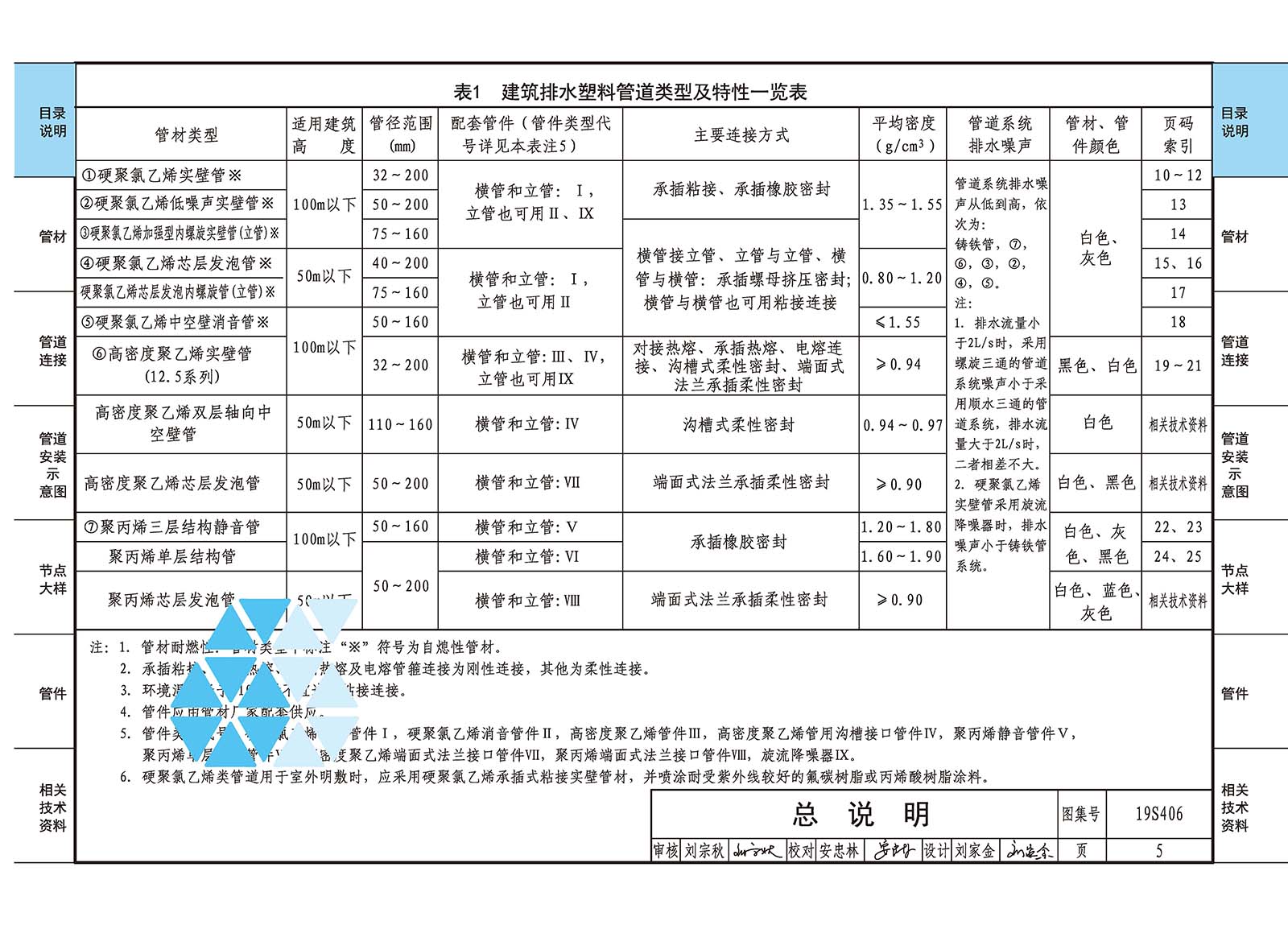

本圖集是對10S406《建筑排水塑料管道安裝》的修編圖集。圖集編制了硬聚氯乙烯實壁管、低噪聲實壁管、芯層發泡管、芯層發泡內螺旋管、中空壁消音管；高密度聚乙烯管、雙層軸向中空壁管、芯層發泡管；聚丙烯三層靜音管、單層結構管、芯層發泡管等十一種排水管材。圖集適用于新建、改建、擴建建筑高度不大于100m的民用及一般工業建筑中無壓排水系統管道安裝，管徑范圍為dn32～dn200,本圖集不含特殊單立管排水系統安裝、同層排水系統和屋面雨水排水管道系統安裝內容。排入管道的水溫：不應大于40℃，硬聚氯乙烯類管道瞬時不應超過60℃；高密度聚乙烯管道及聚丙烯靜音管道不應超過90℃。

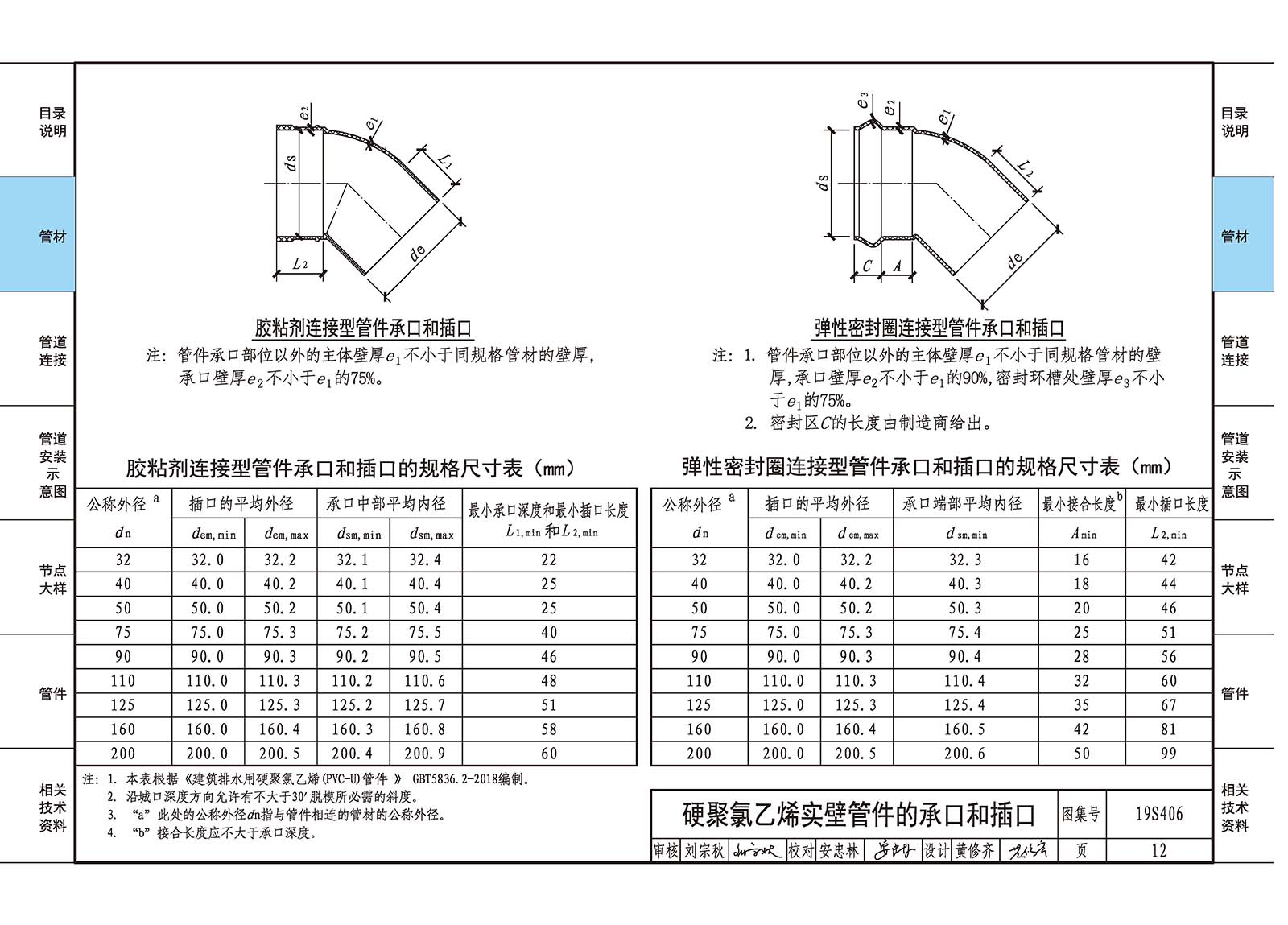

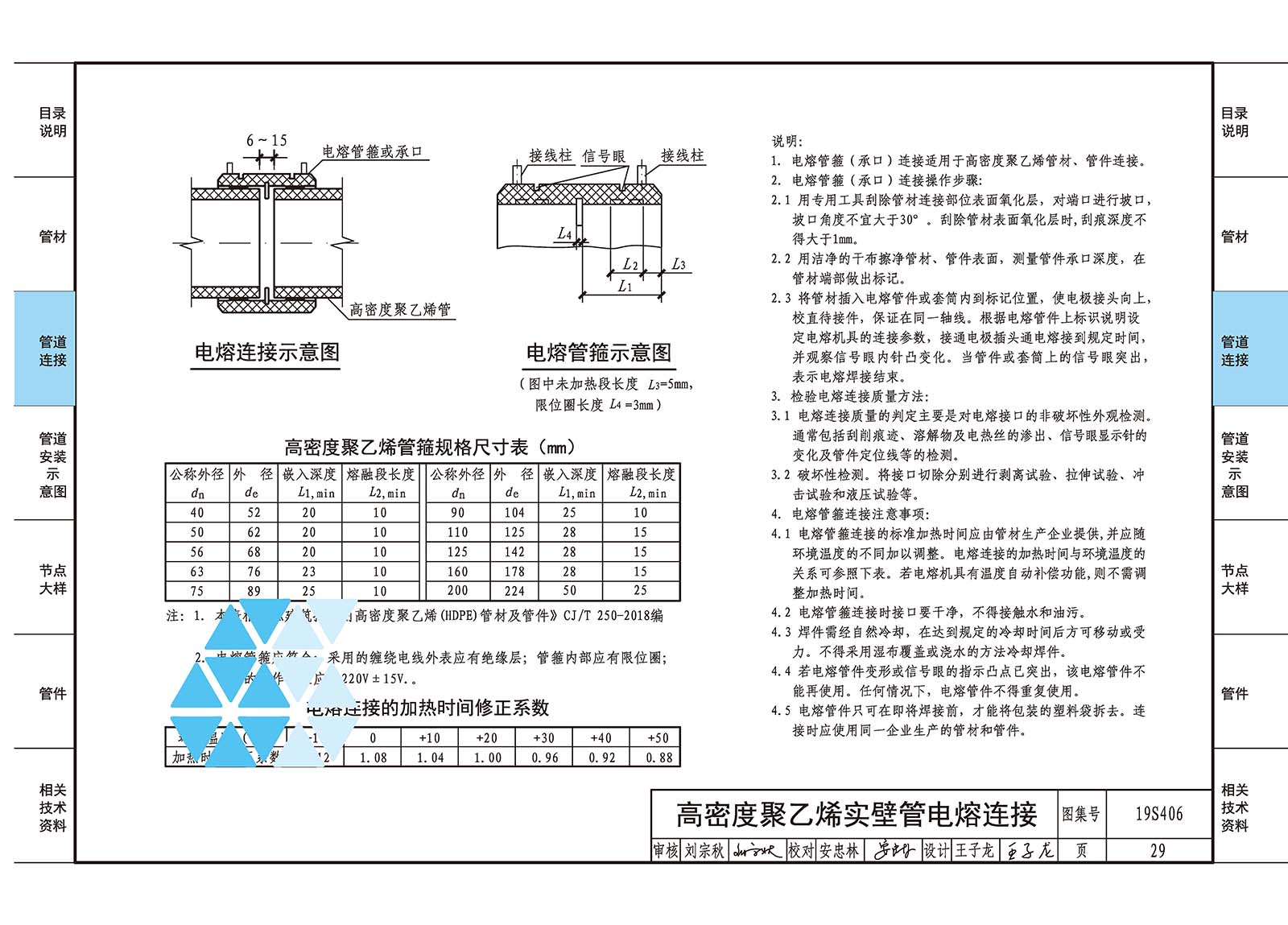

        為便于設計和施工人員選用，圖集首先編制了管材的性能及接口，再逐步對各種管材的施工及安裝進行闡述。圖紙部分主要編制了管材及管件的規格、尺寸和壁厚；粘接連接、橡膠密封圈連接、螺母擠壓連接、熱熔對接、電熔連接、溝槽式連接、端面式法蘭連接、機械連接等安裝詳圖；系統安裝示意圖；伸縮節、阻火圈等大樣圖；管道穿樓板、屋面、承重墻等節點詳圖及管件詳圖等。設計人員可直接選用，施工人員可照圖施工。
