20T205：地鐵工程電纜敷設
- 圖集編號
- 20T205
- 圖集名稱
- 地鐵工程電纜敷設
- 定價
- 54.00 元
- 開本
- 16 開
- 主編單位
- 中鐵二院工程集團有限責任公司
內容簡介
本圖集適用于新建及改擴建地鐵工程中110kV及以下電纜（含電力電纜、控制電纜、通信電纜、信號電纜和光纜等）在正常環境下敷設的設計與施工，驗收時也可參考使用。對于輕軌、單軌、自動導向軌道和市域快速軌道等其他城市軌道交通工程，在工程建設環境相近的前提下，也可參照本圖集進行電纜敷設的設計、施工和驗收。
本圖集以現行國家標準和規范為編制依據，整理了現階段地鐵工程中應用量大、涉及面廣的電纜敷設方式，并吸納了國內外相關工程中比較成熟的新技術、新工藝和新做法。
本圖集提供了地鐵工程設計、施工中變電所、車站、車輛基地、區間等各類場所的電纜敷設方式，主要內容包括了電纜敷設要點、外線電纜敷設、車站電纜敷設、區間電纜敷設、電纜連接及固定、防火封堵等，設計人員可直接選用，施工人員可照?qǐng)D施工。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 電纜敷設要點 | |
| 外線電纜敷設 | |
| 磚砌電纜溝電纜敷設 | 12 |
| 混凝土電纜溝電纜敷設 | 13 |
| 鋼筋混凝土電纜溝配筋圖 | 14 |
| 電纜溝蓋板及電纜支架詳圖 | 15 |
| 電纜排管直埋敷設 | 16 |
| 電纜排管混凝土包封敷設 | 17 |
| 引入井通信電纜敷設 | 18 |
| 線型感溫火災探測器敷設 | 19 |
| 車站電纜敷設 | |
| 變電所環網電纜敷設 | 20 |
| 變電所直流電纜敷設 | 21 |

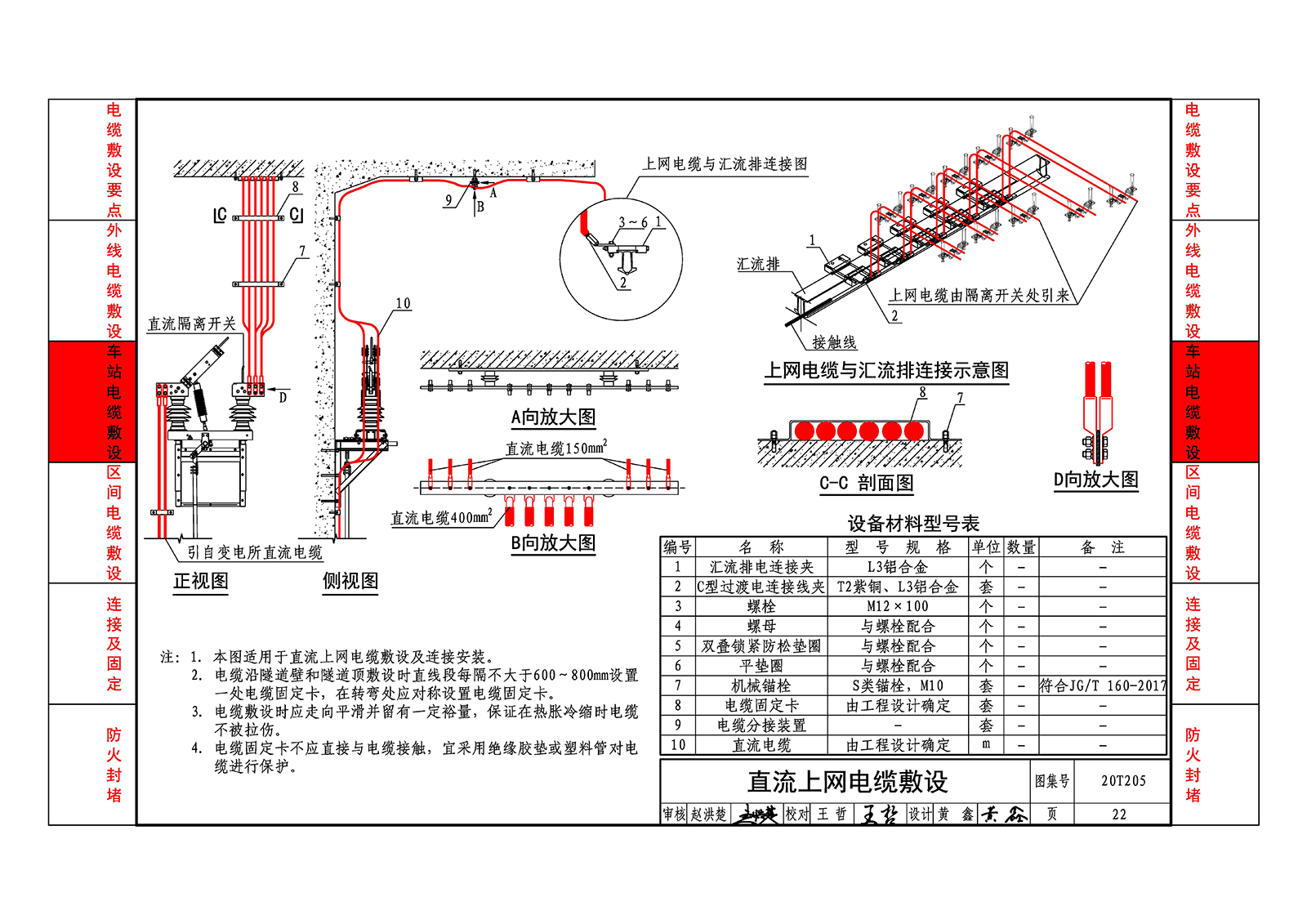

| 直流上網電纜敷設 | 22 |
| 變電所夾層電纜敷設 | 23 |
| 變壓器側電纜支架詳圖 | 26 |
| 變電所內電纜上進上出線敷設 | 27 |
| 站臺板下電纜敷設 | 28 |
| 站臺板下電纜支架安裝圖.. . | 29 |
| AFC 電纜干線金屬槽盒敷設 | 31 |
| AFC 電纜支線金屬槽盒敷設 | 32 |
| 地面槽盒與鋼管連接敷設 | 34 |
| 架空防靜電地板下電纜敷設 | 35 |
| 機房架空金屬槽盒內電纜敷設 | 36 |
| 區間電纜敷設 | |

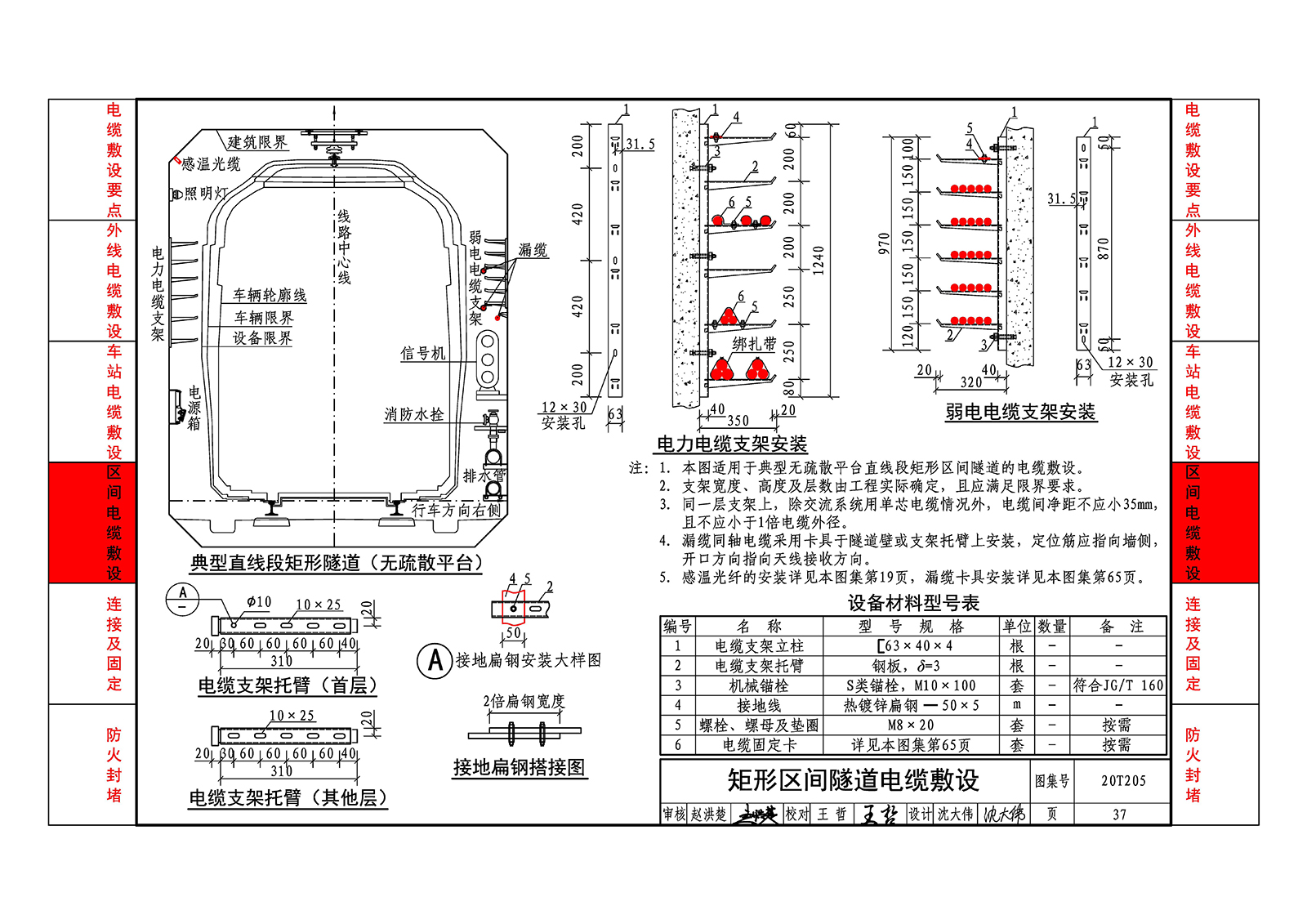

| 矩形區間隧道電纜敷設 | 37 |

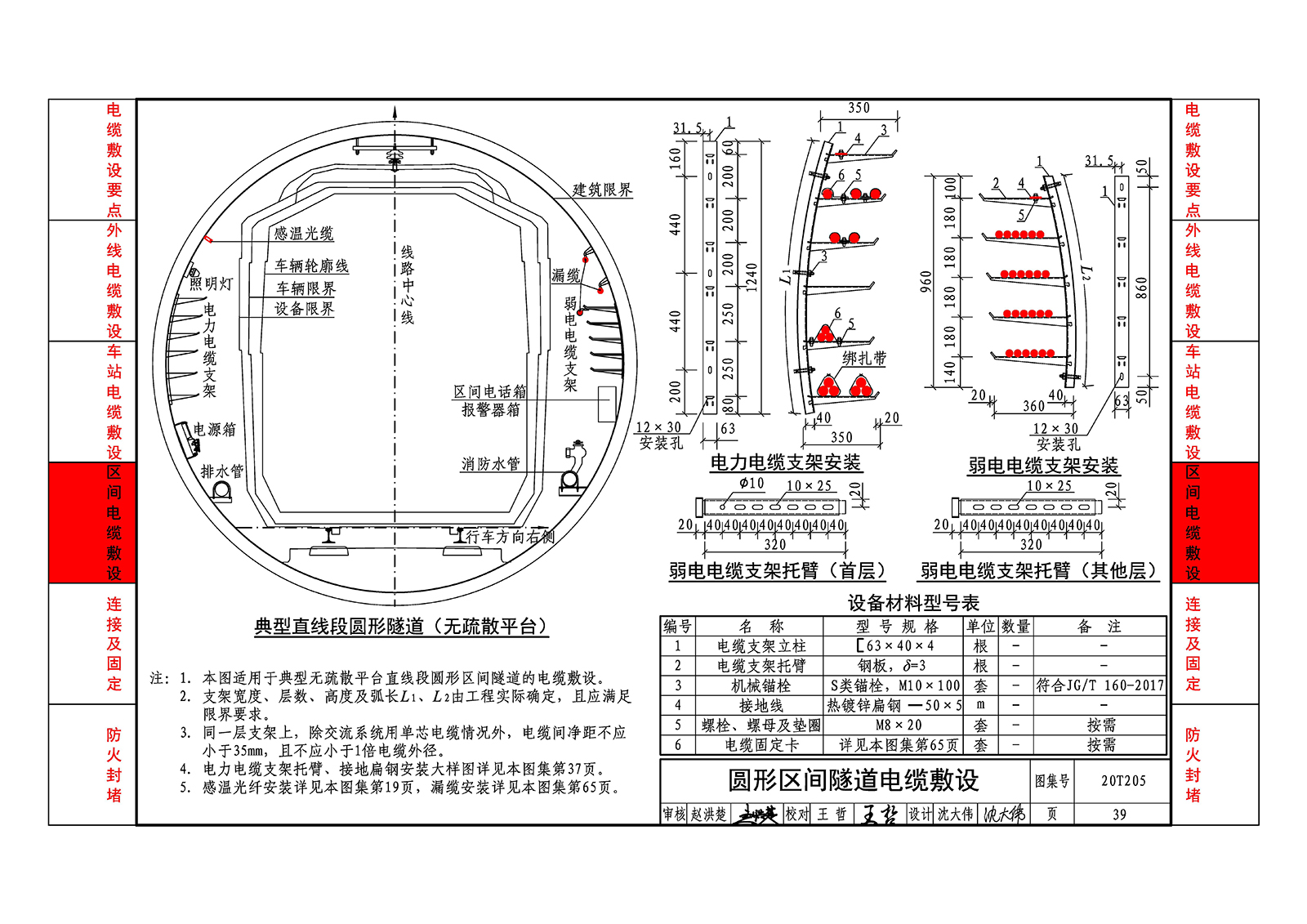

| 圓形區間隧道電纜敷設 | 39 |

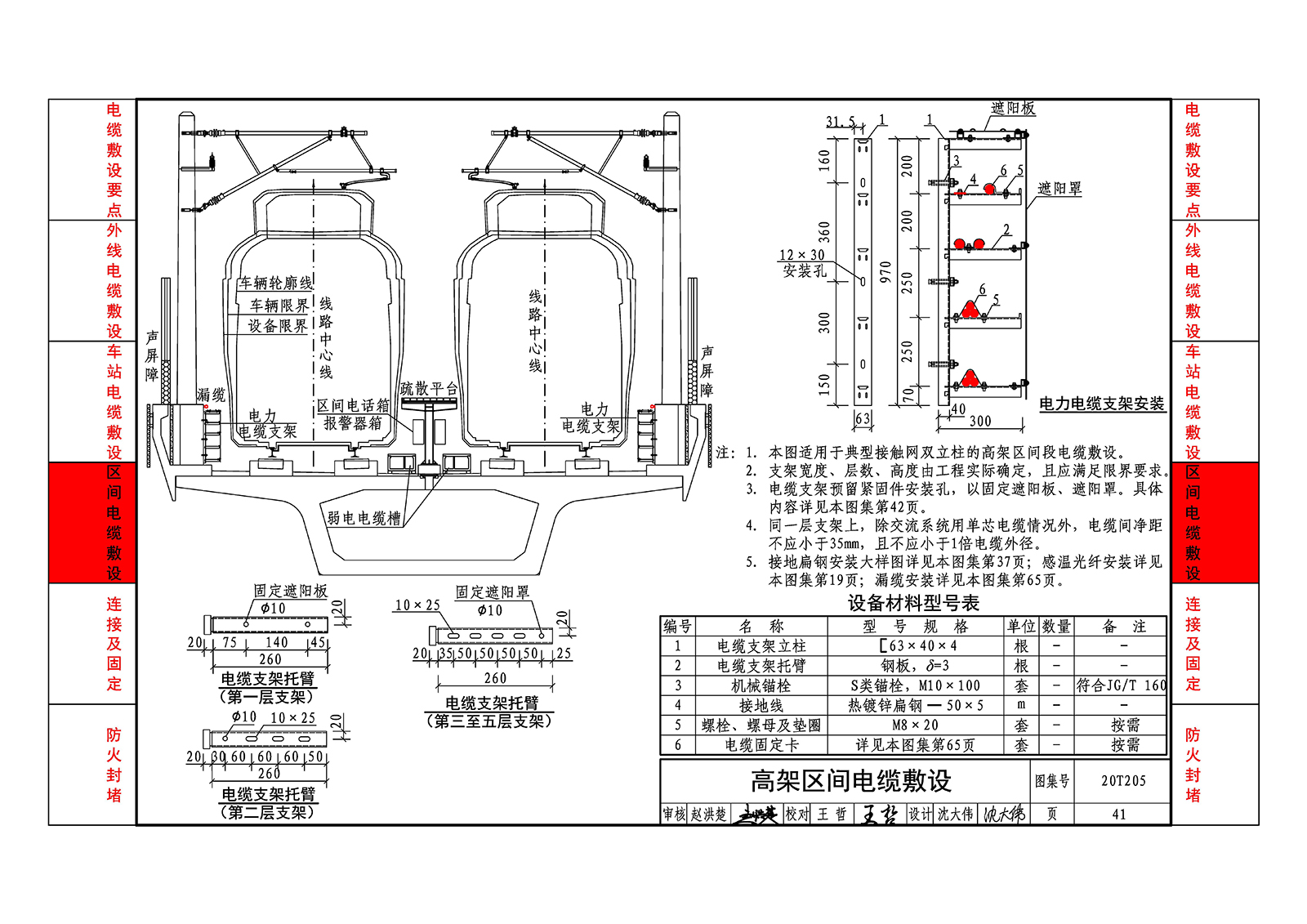

| 高架區間電纜敷設 | 41 |
| 遮陽板、遮陽罩制作安裝圖 | 43 |

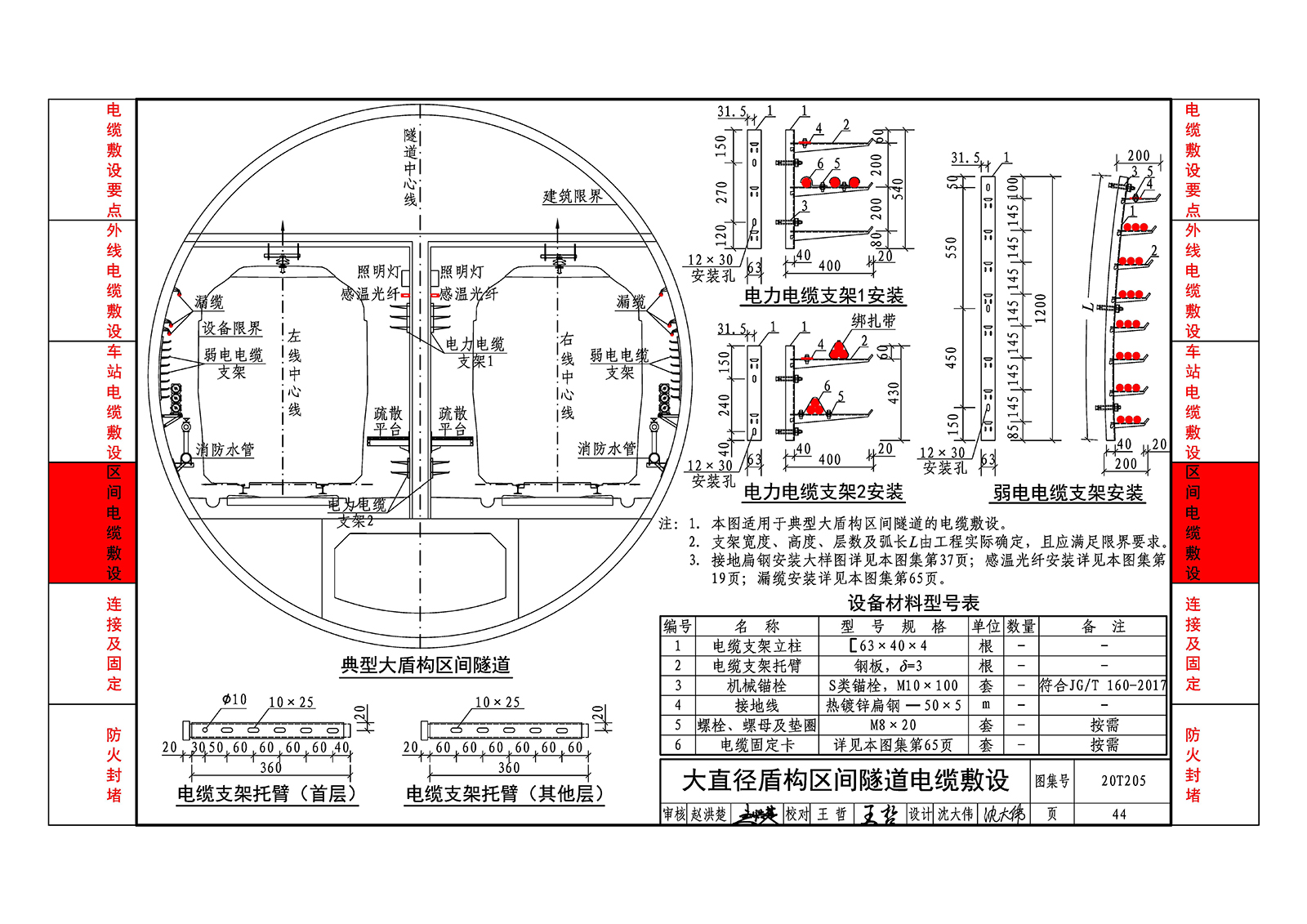

| 大直徑盾構區間隧道電纜敷設 | 44 |

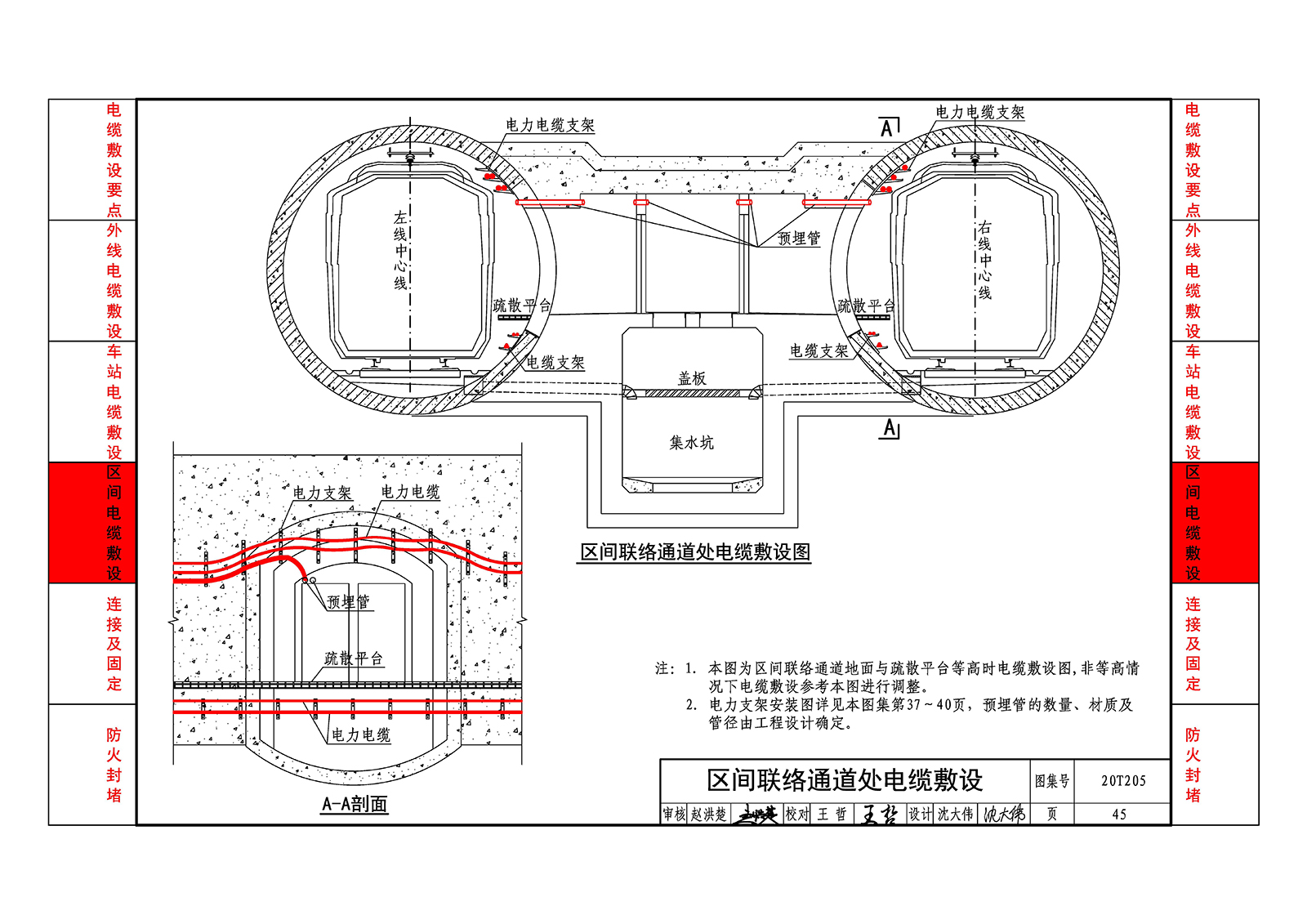

| 區間聯絡通道處電纜敷設 | 45 |
| 區間隧道預制分支電纜敷設 | 46 |
| 區間預埋槽道電纜敷設 | 47 |
| 區間預埋槽道支架大樣圖 | 48 |
| 可調節電纜支架大樣圖 | 49 |
| 高架區間金屬電纜槽敷設 | 50 |
| 高架區間金屬電纜槽安裝圖 | 51 |
| 高架區間混凝土電纜槽敷設 | 52 |
| 蓋板式混凝土電纜槽構造圖 | 53 |
| 整體式混凝土電纜槽構造圖 | 54 |
| 電纜穿保護管過軌敷設 | 55 |
| 電纜沿隧道頂部敷設 | 56 |
| 電纜與走行軌連接示意圖 | 58 |
| 均回流電纜穿保護管過軌敷設 | 59 |
| 回流電纜沿過軌槽敷設 | 60 |
| 連接及固定 | |
| 電纜與鋼軌連接圖 | 61 |
| 礦物絕緣電纜進配電柜敷設圖 | 62 |
| 雙拼電纜與母排連接圖 | 63 |
| 接線端子部件圖 | 64 |
| 電纜敷設固定件 | 65 |
| 防火封堵 | |
| 電纜穿墻、板采用防火涂層板封堵 | 66 |
| 電纜穿墻、板采用防火復合板封堵 | 67 |
| 電纜穿墻、板采用耐火隔板封堵 | 68 |
| 電纜穿墻采用阻火模塊封堵 | 69 |
| 配電箱、柜處防火涂層板封堵 | 70 |
| 配電箱、柜處防火復合板封堵 | 71 |
| 配電箱、柜處耐火隔板封堵 | 72 |
| 電纜密封模塊封堵模塊圖 | 73 |
| 電纜穿墻、板采用密封模塊封堵 | 74 |
| 配電箱、柜采用密封模塊封堵 | 75 |
| 相關技術資料 |
