20S517：排水管道出水口
- 圖集編號
- 20S517
- 圖集名稱
- 排水管道出水口
- 定價
- 27.00 元
- 開本
- 16 開
- 主編單位
- 北京市市政工程設計研究總院有限公司
內容簡介
本圖集適用于一般城鎮排水圓形、矩形無內壓排水管道的出水口設計。過路涵洞、農田水利等工程也可參照使用。圓形管道管徑為D=300mm～2400mm，矩形管道W=1000mm～4000mm，H=1000mm～2600mm。出水口地下水水位視為與河道貫通，最高水位為管內頂，內外水頭差（或與地下水位差）按300mm計算。
主要內容包括磚砌體、漿砌塊石砌體、混凝土等材料的八字式出水口和一字式出水口及下游護砌、消力池的選用方法、適用條件、結構設計、施工詳圖、驗收等。
本圖集對原圖集95S517、95（03）S517進行修編，按新標準規范和目前技術發展重新進行設計，取消了原圖集中的門字式出水口。
備注
替代95S517、95（03）S517
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 八字式出水口 | |

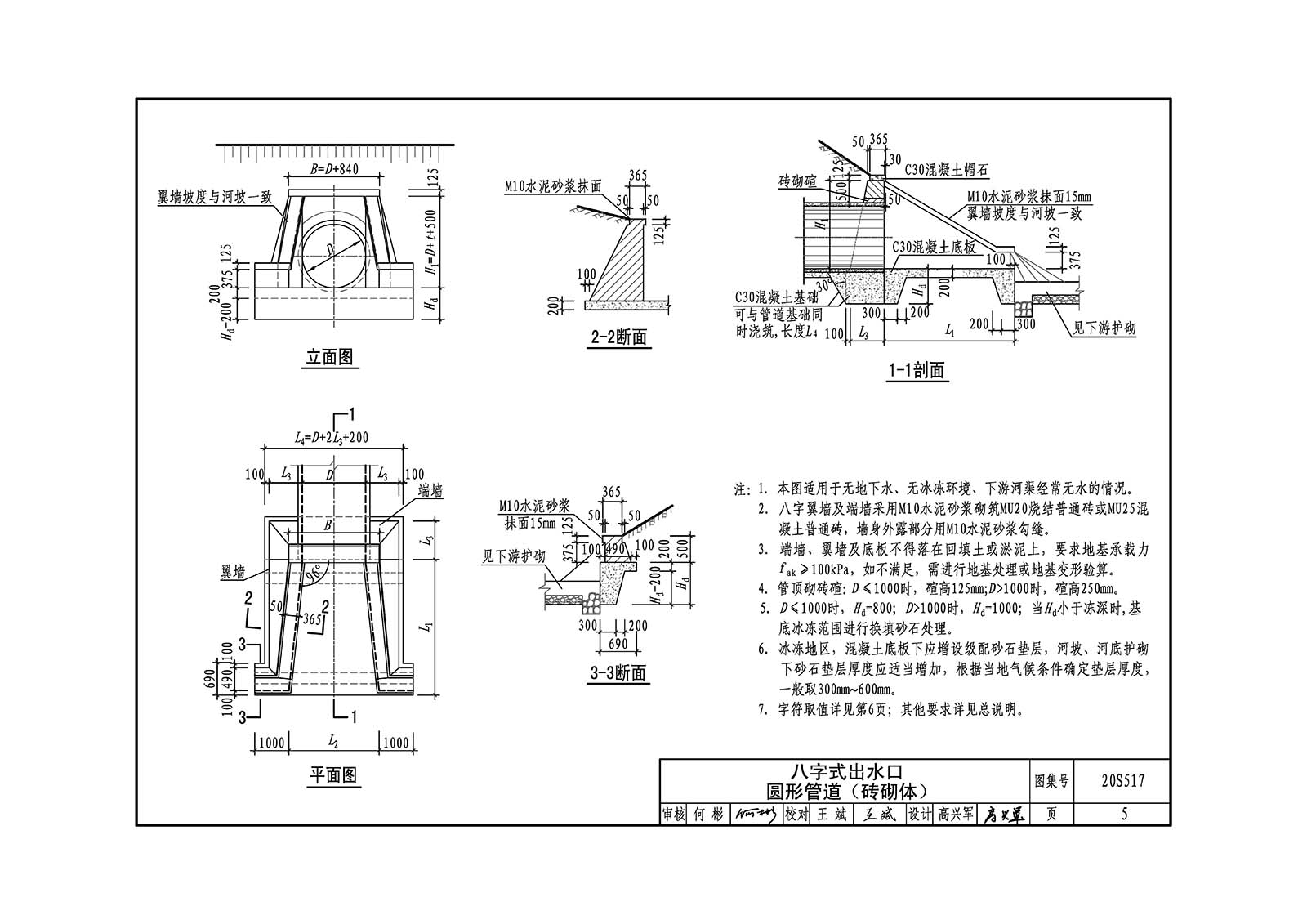

| 圓形管道(磚砌體) | 5 |
| 圓形管道(磚砌體)各部尺寸及工程數量表 | 6 |
| 圓形管道(漿砌塊石或素混凝土) | 7 |
| 圓形管道(漿砌塊石或素混凝土)各部尺寸及工程數量表 | 8 |
| 矩形管道(漿砌塊石或素混凝土) | 9 |
| 矩形管道各部尺寸及工程數量表 | 10 |
| 一字式出水口 | |

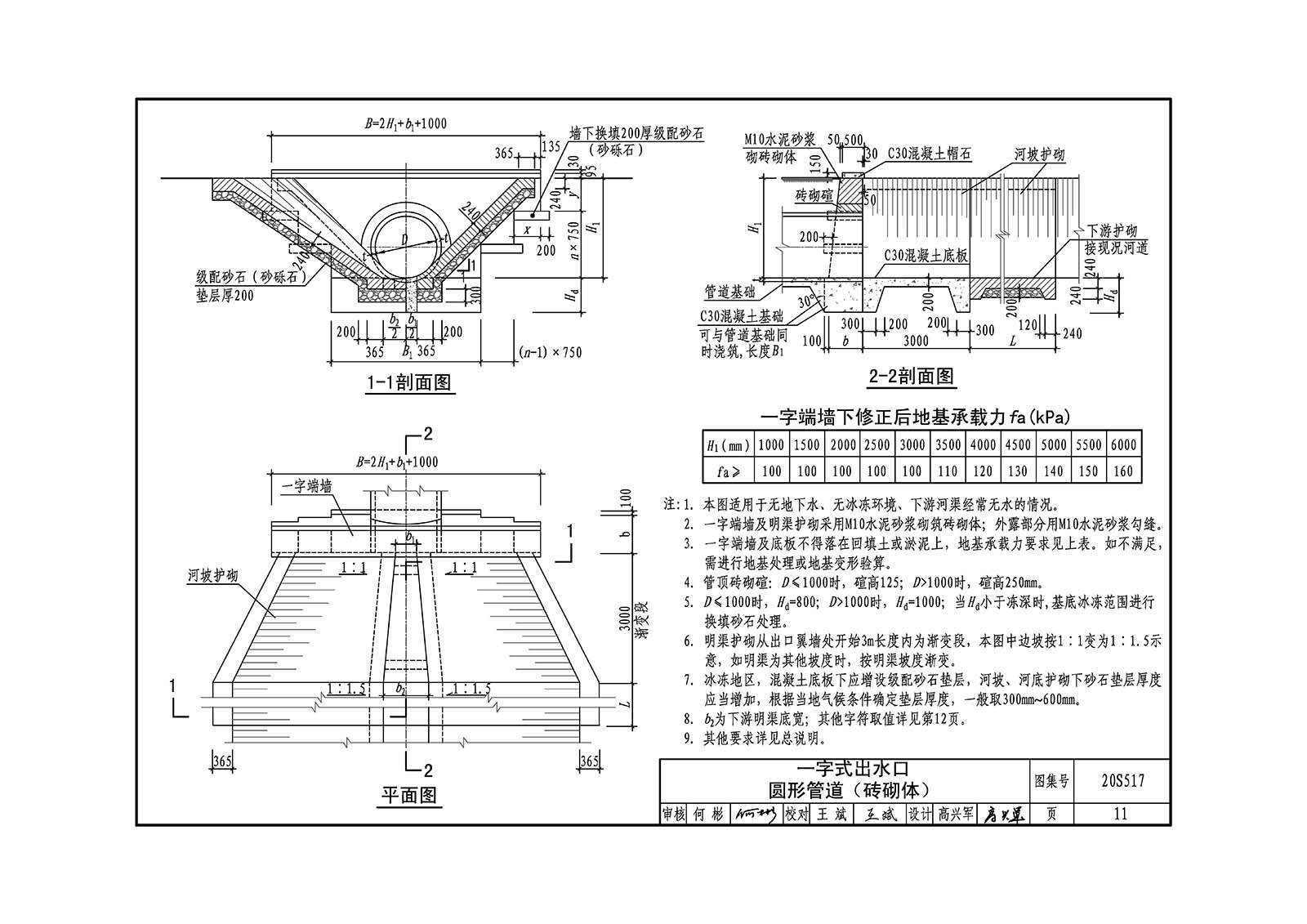

| 圓形管道(磚砌體) | 11 |
| 圓形管道(磚砌體)各部尺寸表 | 12 |
| 圓形管道(磚砌體)工程數量表1 | 13 |
| 圓形管道(磚砌體)工程數量表2 | 14 |
| 圓形管道(漿砌塊石或素混凝土) | 15 |
| 圓形管道(漿砌塊石或素混凝土)各部尺寸表 | 16 |
| 圓形管道(漿砌塊石或素混凝土)工程數量表1 | 17 |
| 圓形管道(漿砌塊石或素混凝土)工程數量表2 | 18 |
| 矩形管道(漿砌塊石或素混凝土) | 19 |
| 矩形管道(漿砌塊石或素混凝土)各部尺寸表 | 20 |
| 矩形管道(漿砌塊石或素混凝土)工程數量表1 | 21 |
| 矩形管道(漿砌塊石或素混凝土)工程數量表2 | 22 |
| 八字式出水口下游護砌 | |

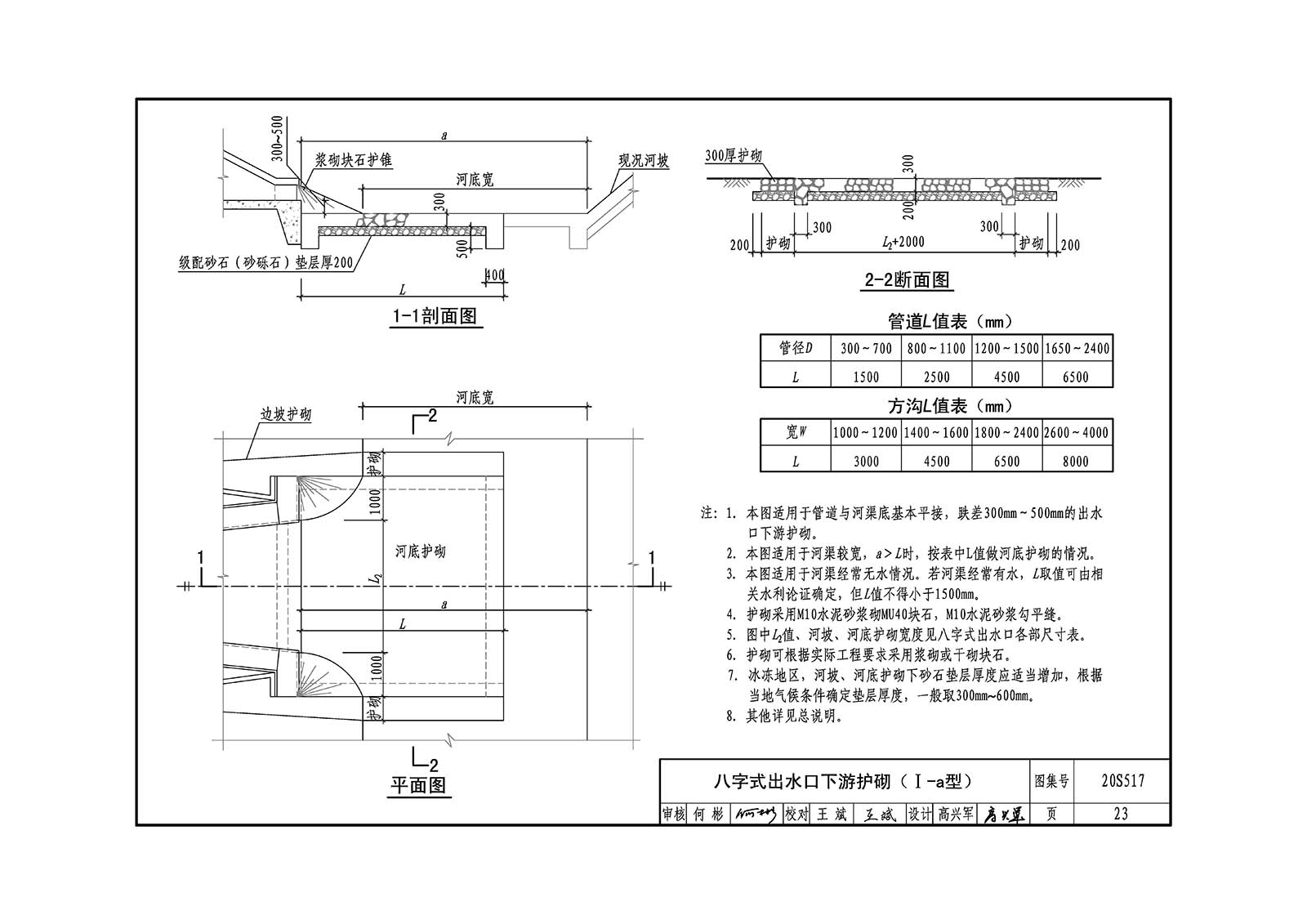

| 八字式出水口下游護砌( I-a型) | 23 |
| 八字式出水口下游護砌( I-b型) | 24 |
| 八字式出水口下游護砌( Ⅱ-a型) | 25 |
| 八字式出水口下游護砌( Ⅱ-b型) | 26 |
| 八字式出水口下游消力池及護砌(Ⅲ-a型) | 27 |
| 八字式出水口下游消力池及護砌(Ⅲ-b型) | 28 |
| 八字式出水口下游消力池各部尺寸表 | 29 |
樣張
