20S805-1：雨水調蓄設施-鋼筋混凝土雨水調蓄池
- 圖集編號
- 20S805-1
- 圖集名稱
- 雨水調蓄設施-鋼筋混凝土雨水調蓄池
- 定價
- 142.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程華北設計研究總院有限公司
內容簡介
本圖集適用于市政排水、綠地廣場等初期雨水收集、削減峰值流量、控制徑流污染等工程，也可用于雨水資源化利用工程。建筑與小區的鋼筋混凝土雨水調蓄池的設計與施工可參考本圖集。
主要內容：本圖集為矩形地下式鋼筋混凝土雨水調蓄池，按功能設計有多種類型，有效容積范圍為200～5000m3；主要內容包括接收池、通過池和聯合池、格柵井以及附屬設施等。接收池設計了門式、射流器、真空三種沖洗方式，并根據沖洗設備的使用條件經技術經濟比較確定了不同沖洗方式適宜的池型。射流器沖洗的池容范圍為200～3000m3；門式?jīng)_洗方式全系列均可采用，池容范圍為200～5000m3。真空沖洗更適合較大型的調蓄池，在有效容積為4000m3、5000m3時使用。通過池分為有、無水力顆粒分離器兩種形式，根據進水流量或建設用地情況選擇。當用地面積受限時，宜采用安裝水力顆粒分離器的通過池。聯合池由接收區和通過區兩部分組成，各區容積應根據初期雨水量、后續水量和水質特征確定，本圖集設計了總池容為5000m3的一種規格作為范例。
本圖集首次編制的鋼筋混凝土雨水調蓄池。圖集結合國情，針對綜合解決城鎮雨水蓄以待滲、蓄以待凈、蓄以待用、蓄以待排等不同目標，吸收國內外雨水調蓄中常用的新工藝、新做法。與現行政策法規有效銜接,規范雨水調蓄設施的設計，滿足在全國范圍內廣泛推廣安全運行的雨水調蓄設施要求。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 4 |
| 雨水調蓄池--門式?jīng)_洗接收池 | |
| 門式?jīng)_洗接收池工作原理及控制方式 | 12 |

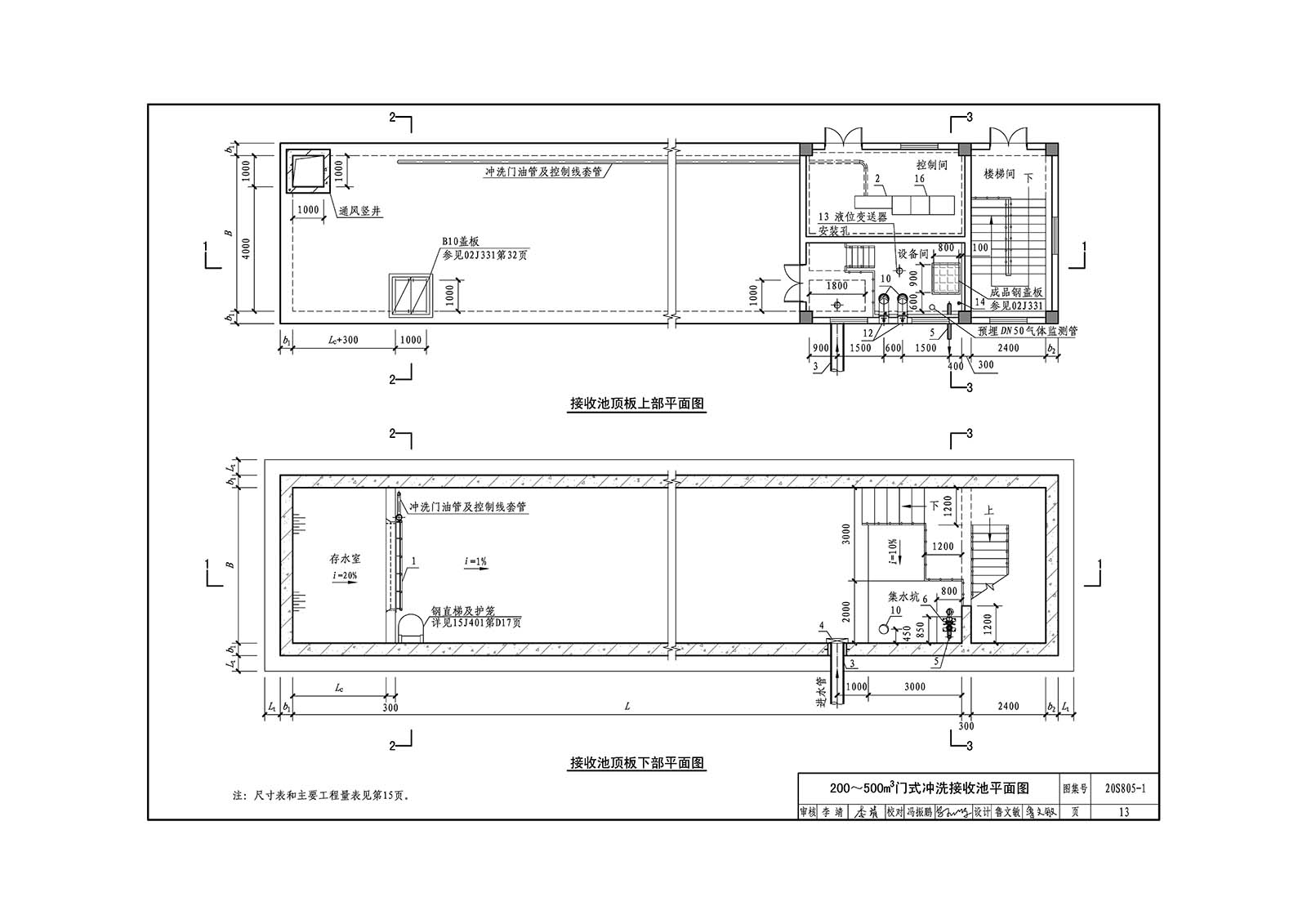

| 200 - 500m3 門式?jīng)_洗接收池平面圖 | 13 |
| 200 - 500m3 門式?jīng)_洗接收池剖面圖(一) | 14 |
| 200 - 500m3 門式?jīng)_洗接收池剖面圖(二) | 15 |
| 200 - 500m3門式?jīng)_洗接收池平面配筋圖 | 16 |
| 200 - 500m3門式?jīng)_洗接收池剖面配筋圖 | 17 |
| 200m3 門式?jīng)_洗接收池配筋材料表 | 18 |
| 300m3 門式?jīng)_洗接收池配筋材料表 | 19 |
| 400m3 門式?jīng)_洗接收池配筋材料表 | 20 |
| 500m3 門式?jīng)_洗接收池配筋材料表 | 21 |
| 1000 - 2000m3 門式?jīng)_洗接收池頂板上部平面圖 | 22 |
| 1000 - 2000m3 門式?jīng)_洗接收池頂板下部平面圖 | 23 |
| 1000 - 2000m3 門式?jīng)_洗接收池剖面圖(一) | 24 |
| 1000 - 2000m3 門式?jīng)_洗接收池剖面圖(二) | 25 |
| 1000 - 2000m3 門式?jīng)_洗接收池底板配筋圖 | 26 |
| 1000 - 2000m3 門式?jīng)_洗接收池頂板配筋圖 | 27 |
| 1000 - 2000m3 門式?jīng)_洗接收池池壁配筋圖 | 28 |
| 1000 - 2000m3 門式?jīng)_洗接收池剖面配筋圖 | 29 |
| 1000m3 門式?jīng)_洗接收池配筋材料表 | 30 |
| 1500m3 門式?jīng)_洗接收池配筋材料表 | 31 |
| 2000m3 門式?jīng)_洗接收池配筋材料表 | 32 |
| 3000 - 5000m3 門式?jīng)_洗接收池頂板上部平面圖 | 33 |
| 3000 - 5000m3 門式?jīng)_洗接收池頂板下部平面圖 | 34 |
| 3000 - 5000m3 門式?jīng)_洗接收池剖面圖 | 35 |
| 3000m3 門式?jīng)_洗接收池底板配筋圖 | 36 |
| 3000m3 門式?jīng)_洗接收池頂板配筋圖 | 37 |
| 3000m3 門式?jīng)_洗接收池池壁配筋圖 | 38 |
| 3000m3 門式?jīng)_洗接收池剖面配筋圖(一) | 39 |
| 3000m3 門式?jīng)_洗接收池剖面配筋圖(二) | 40 |
| 3000m3 門式?jīng)_洗接收池配筋材料表 | 41 |
| 4000m3、5000m3 門式?jīng)_洗接收池底板配筋圖 | 42 |
| 4000m3、5000m3 門式?jīng)_洗接收池頂板配筋圖 | 43 |
| 4000m3、5000m3 門式?jīng)_洗接收池池壁配筋圖 | 44 |
| 4000m3、5000m3 門式?jīng)_洗接收池剖面配筋圖(一) | 45 |
| 4000m3、5000m3 門式?jīng)_洗接收池剖面配筋圖(二) | 46 |
| 4000m3 門式?jīng)_洗接收池配筋材料表 | 47 |
| 5000m3 門式?jīng)_洗接收池配筋材料表 | 48 |
| 雨水調蓄池--射流沖洗接收池 | |
| 射流沖洗接收池工作原理及控制方式 | 49 |
| 200 - 500m3 射流沖洗接收池平面圖 | 50 |

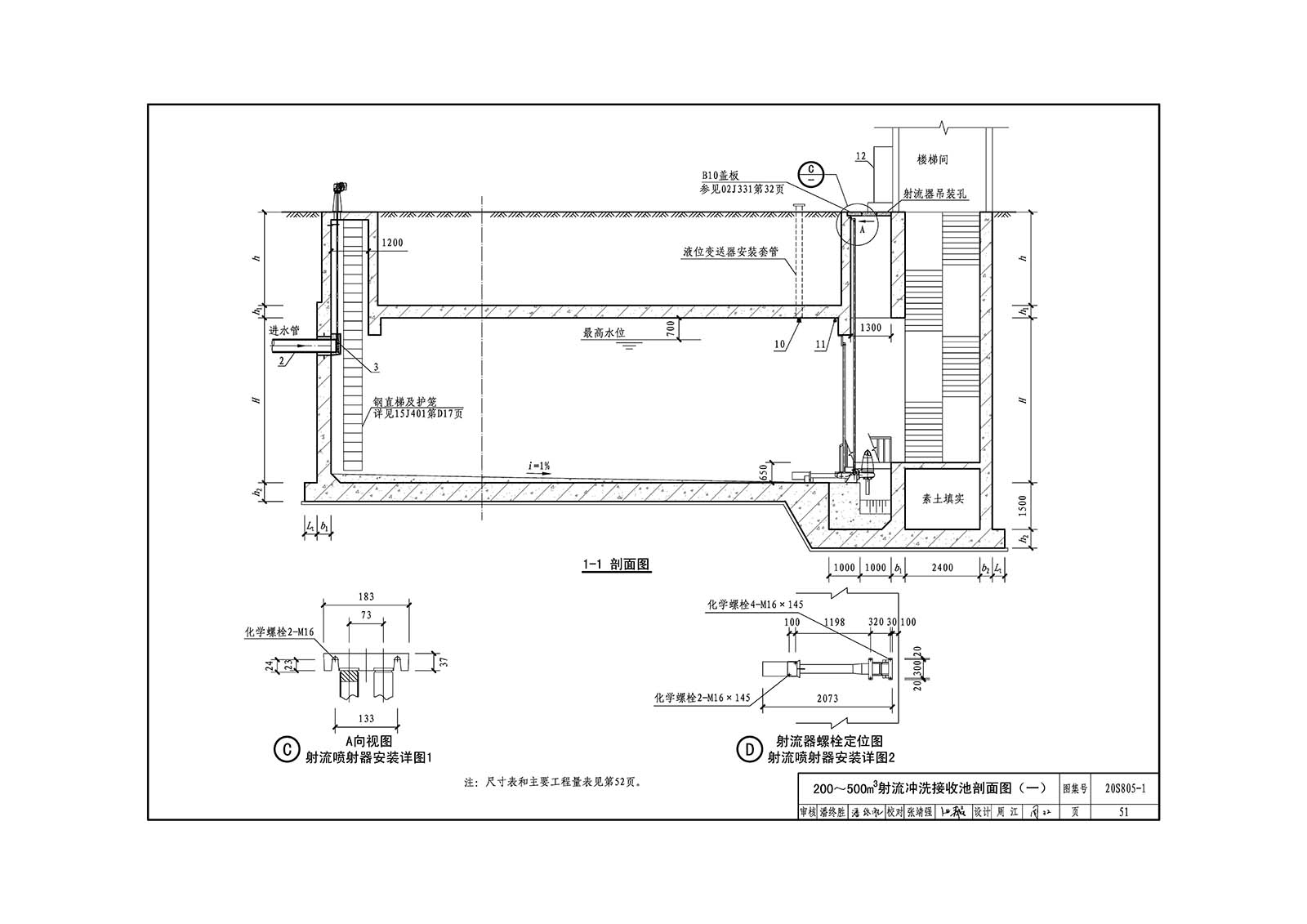

| 200 - 500m3 射流沖洗接收池剖面圖(一) | 51 |
| 200 - 500m3 射流沖洗接收池剖面圖(二) | 52 |
| 200 - 500m3 射流沖洗接收池底板及頂板配筋圖 | 53 |
| 200 - 500m3 射流沖洗接收池池壁配筋圖 | 54 |
| 200 - 500m3 射流沖洗接收池剖面配筋圖 | 55 |
| 200m3 射流沖洗接收池配筋材料表 | 56 |
| 300m3 射流沖洗接收池配筋材料表 | 57 |
| 400m3 射流沖洗接收池配筋材料表 | 58 |
| 500m3 射流沖洗接收池配筋材料表 | 59 |
| 1000 - 2000m3 射流沖洗接收池頂板上部平面圖 | 60 |
| 1000 - 2000m3 射流沖洗接收池頂板下部平面圖 | 61 |
| 1000 - 2000m3 射流沖洗接收池剖面圖(一) | 62 |
| 1000 - 2000m3 射流沖洗接收池剖面圖(二) | 63 |
| 1000 - 2000m3 射流沖洗接收池平面配筋圖 | 64 |
| 1000 - 2000m3 射流沖洗接收池池壁配筋圖 | 65 |
| 1000 - 2000m3 射流沖洗接收池剖面配筋圖 | 66 |
| 1000m3 射流沖洗接收池配筋材料表 | 67 |
| 1500m3 射流沖洗接收池配筋材料表 | 68 |
| 2000m3 射流沖洗接收池配筋材料表 | 69 |
| 3000m3 射流沖洗接收池頂板上部平面圖 | 70 |
| 3000m3 射流沖洗接收池頂板下部平面圖 | 71 |
| 3000m3 射流沖洗接收池剖面圖(一) | 72 |
| 3000m3 射流沖洗接收池剖面圖(二) | 73 |
| 3000m3 射流沖洗接收池底板配筋圖 | 74 |
| 3000m3 射流沖洗接收池頂板配筋圖 | 75 |
| 3000m3 射流沖洗接收池剖面配筋圖 | 76 |
| 3000m3 射流沖洗接收池配筋材料表 | 77 |
| 雨水調蓄池真空沖洗接收池 | |
| 真空沖洗接收池工作原理及控制方式 | 78 |
| 4000m3、5000m3 真空沖洗接收池地面層平面圖 | 79 |
| 4000m3、5000m3 真空沖洗接收池真空設備夾層平面圖 | 80 |
| 4000m3、5000m3 真空沖洗接收池頂板下部平面圖 | 81 |
| 4000m3、5000m3 真空沖洗接收池剖面圖 | 82 |

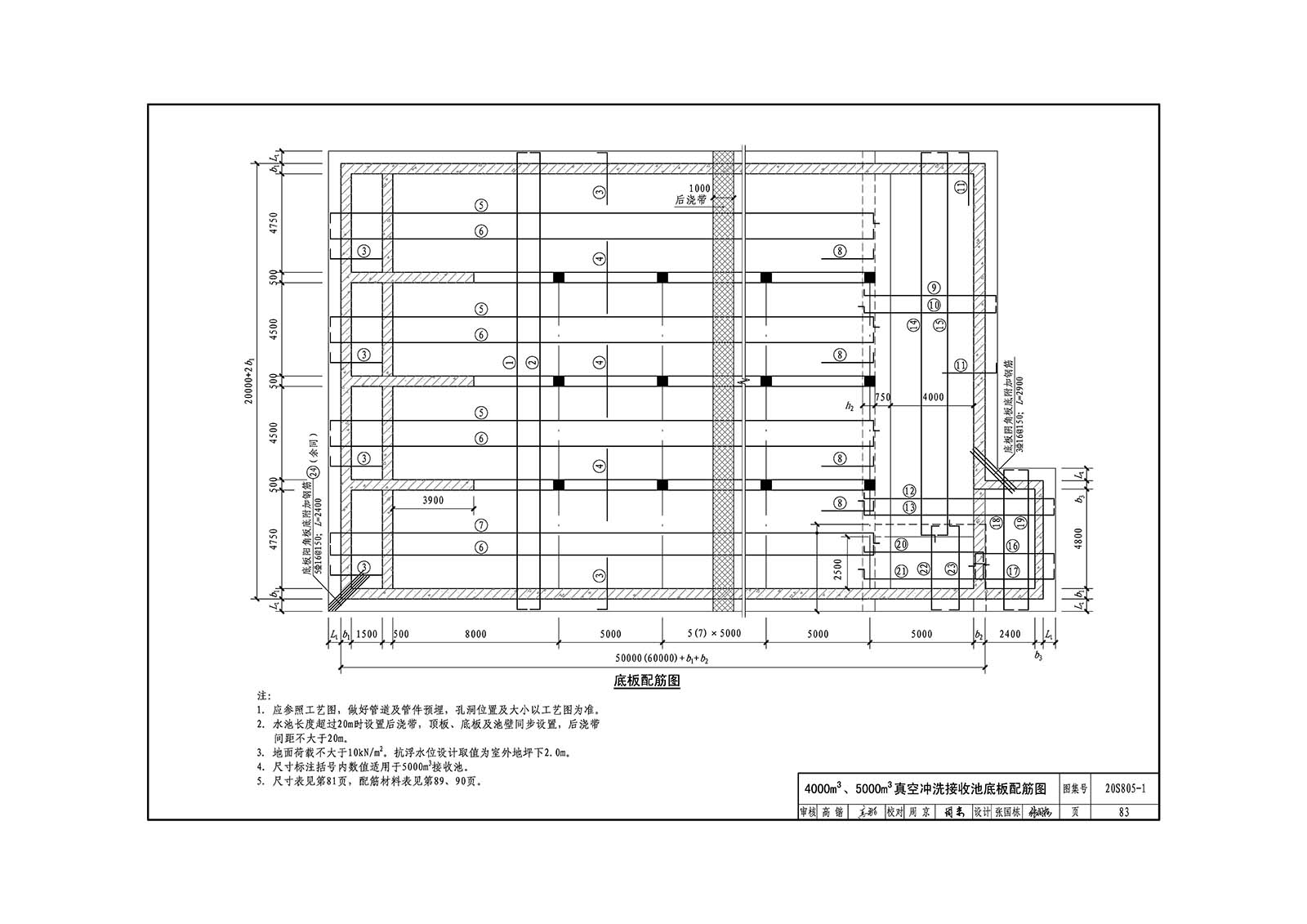

| 4000m3、5000m3 真空沖洗接收池底板配筋圖 | 83 |
| 4000m3、5000m3 真空沖洗接收池頂板配筋圖 | 84 |
| 4000m3、5000m3 真空沖洗接收池池壁配筋圖 | 85 |
| 4000m3、5000m3 真空沖洗接收池真空設備夾層配筋圖 | 86 |
| 4000m3、5000m3 真空沖洗接收池剖面配筋圖(一) | 87 |
| 4000m3、5000m3 真空沖洗接收池剖面配筋圖(二) | 88 |
| 4000m3 真空沖洗接收池配筋材料表 | 89 |
| 5000m3 真空沖洗接收池配筋材料表 | 90 |
| 雨水調蓄池--門式?jīng)_洗通過池 | |
| 門式?jīng)_洗通過池工作原理及控制方式 | 91 |

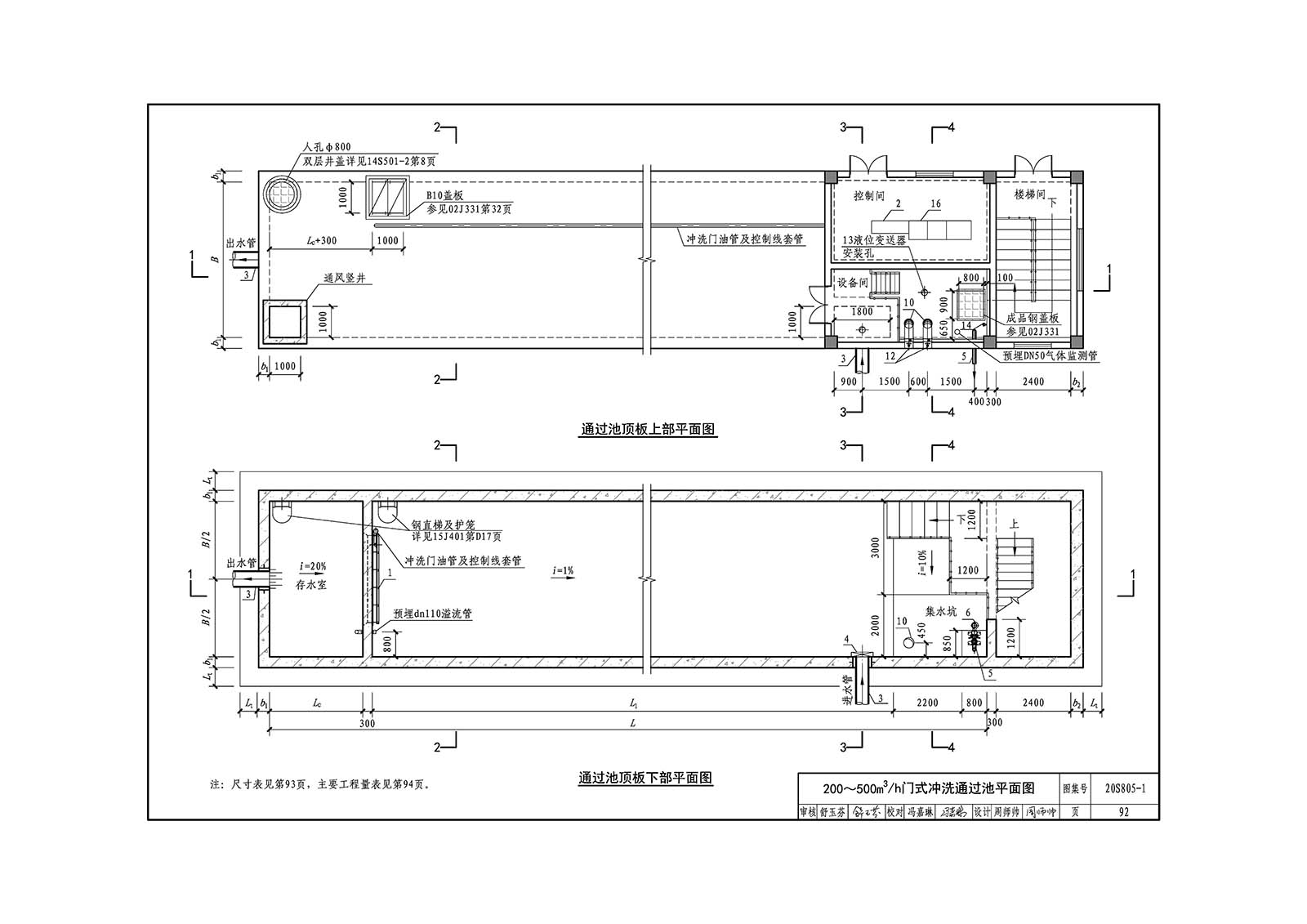

| 200 - 500m3/h門式?jīng)_洗通過池平面圖 | 92 |
| 200 - 500m3/h門式?jīng)_洗通過池剖面圖(一) | 93 |
| 200 - 500m3/h門式?jīng)_洗通過池剖面圖(二) | 94 |
| 200 - 500m3/h門式?jīng)_洗通過池平面配筋圖 | 95 |
| 200 - 500m3/h門式?jīng)_洗通過池剖面配筋圖 | 96 |
| 200m3/h門式?jīng)_洗通過池配筋材料表 | 97 |
| 300m3/h門式?jīng)_洗通過池配筋材料表 | 98 |
| 400m3/h門式?jīng)_洗通過池配筋材料表 | 99 |
| 500m3/h門式?jīng)_洗通過池配筋材料表 | 100 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池頂板上部平面圖 | 101 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池頂板下部平面圖 | 102 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池剖面圖(一) | 103 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池剖面圖(二) | 104 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池底板配筋圖 | 105 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池頂板配筋圖 | 106 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池池壁配筋圖 | 101 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池剖面配筋圖(一) | 108 |
| 1000m3/h、1500m3/h 門式?jīng)_洗通過池剖面配筋圖(二) | 109 |
| 1000m3/h 門式?jīng)_洗通過池配筋材料表 | 110 |
| 1500m3/h 門式?jīng)_洗通過池配筋材料表 | 111 |
| 500 - 1500m3/h水力顆粒分離器門式?jīng)_洗通過池平面圖 | 112 |
| 500 - 1500m3/h水力顆粒分離器門式?jīng)_洗通過池剖面圖(一) | 113 |
| 500 - 1500m3/h水力顆粒分離器門式?jīng)_洗通過池剖面圖(二) | 114 |
| 500 - 1500m3/h水力顆粒分離器門式?jīng)_洗通過池平面配筋圖 | 115 |
| 500 - 1500m3/h水力顆粒分離器門式?jīng)_洗通過池剖面配筋圖 | 116 |
| 500m3/h水力顆粒分離器門式?jīng)_洗通過池配筋材料表 | 111 |
| 150m3/h水力顆粒分離器門式?jīng)_洗通過池配筋材料表 | 118 |
| 1000m3/h水力顆粒分離器門式?jīng)_洗通過池配筋材料表 | 119 |
| 1500m3/h水力顆粒分離器門式?jīng)_洗通過池配筋材料表 | 120 |
| 雨水調蓄池--門式?jīng)_洗聯合池 | |
| 門式?jīng)_洗聯合池工作原理及控制方式 | 121 |
| 5000m3 門式?jīng)_洗聯合池頂板上部平面圖 | 122 |
| 5000m3 門式?jīng)_洗聯合池頂板下部平面圖 | 123 |
| 5000m3 門式?jīng)_洗聯合池剖面圖(一) | 124 |
| 5000m3 門式?jīng)_洗聯合池剖面圖(二) | 125 |
| 5000m3 門式?jīng)_洗聯合池工程量表 | 126 |
| 5000m3 門式?jīng)_洗聯合池底板配筋圖 | 121 |
| 5000m3 門式?jīng)_洗聯合池頂板配筋圖 | 128 |
| 5000m3 門式?jīng)_洗聯合池池壁配筋圖 | 129 |
| 5000m3 門式?jīng)_洗聯合池設備問層配筋圖 | 130 |
| 5000m3 門式?jīng)_洗聯合池剖面配筋圖(一) | 131 |
| 5000m3 門式?jīng)_洗聯合池剖面配筋圖(二) | 132 |
| 5000m3 門式?jīng)_洗聯合池剖面配筋圖(三) | 133 |

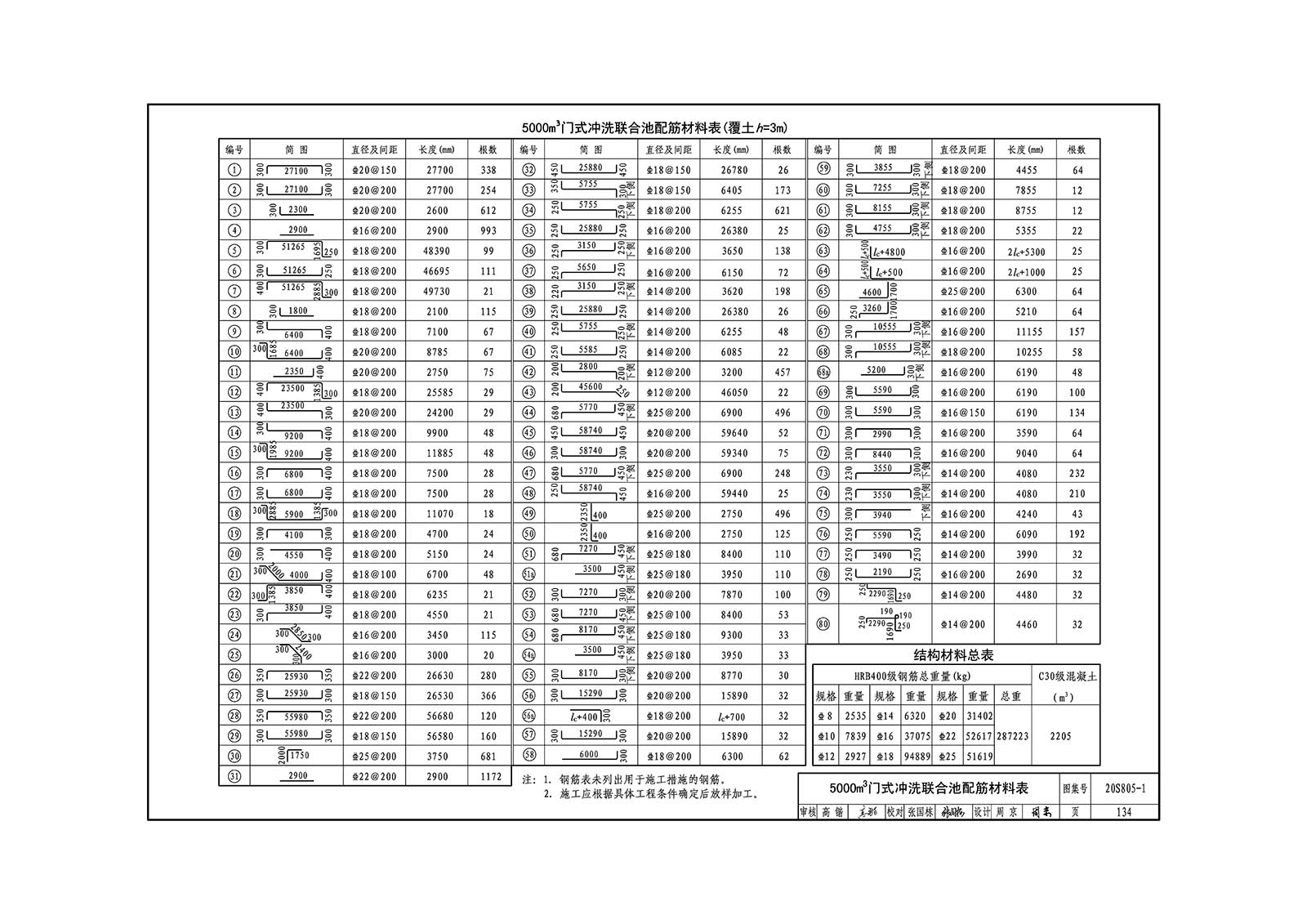

| 5000m3 門式?jīng)_洗聯合池配筋材料表 | 134 |
| 格柵井 | |
| 柵條格柵井布置圖 | 135 |
| 水力自潔滾刷格柵井布置圖 | 136 |
| 水力自潔式格柵井布置圖 | 131 |
| 通用詳圖 | |
| 電動不銹鋼閘門安裝示意圖 | 138 |
| 電動進水調流閘門安裝示意圖 | 139 |
| 通風系統示意圖 | 140 |
| 通風機安裝示意圖 | 141 |
| 池壁轉角配筋構造 | 142 |
| 池壁與頂板、底板連接配筋構造 | 143 |
| φ400 -φ1000 的洞口補強構造 | 144 |
| 檢修樓梯詳圖 | 145 |
| 池內檢修梯詳圖 | 146 |
