20D804：裝配式建筑電氣設計與安裝
- 圖集編號
- 20D804
- 圖集名稱
- 裝配式建筑電氣設計與安裝
- 定價
- 46.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑西南設計研究院有限公司
- 中國建筑標準設計研究院有限公司
內容簡介
本圖集適用于裝配式建筑（裝配式混凝土結構、裝配式鋼結構和裝配式木結構）的電氣設計與安裝。
圖集依據現行國家標準，結合裝配式建筑的結構特點和裝配工藝，以裝配式建筑中墻、板、柱、梁等部品、部件為線索，梳理和總結了電氣設備、電氣導管、防雷及接地裝置等在這些部品、部件中的安裝及連接詳圖，明確了預留預埋、節點構造及操作空間要求，設計和施工人員可根據工程的實際情況直接采用。
圖集還以裝配式混凝土剪力墻結構住宅建筑和裝配式混凝土框架結構公寓建筑為例，介紹了裝配式混凝土結構建筑電氣設計要點、土建專業提供的工程設計資料格式和圖面表達方式，供設計參考。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 電氣設備及電氣導管安裝 | |

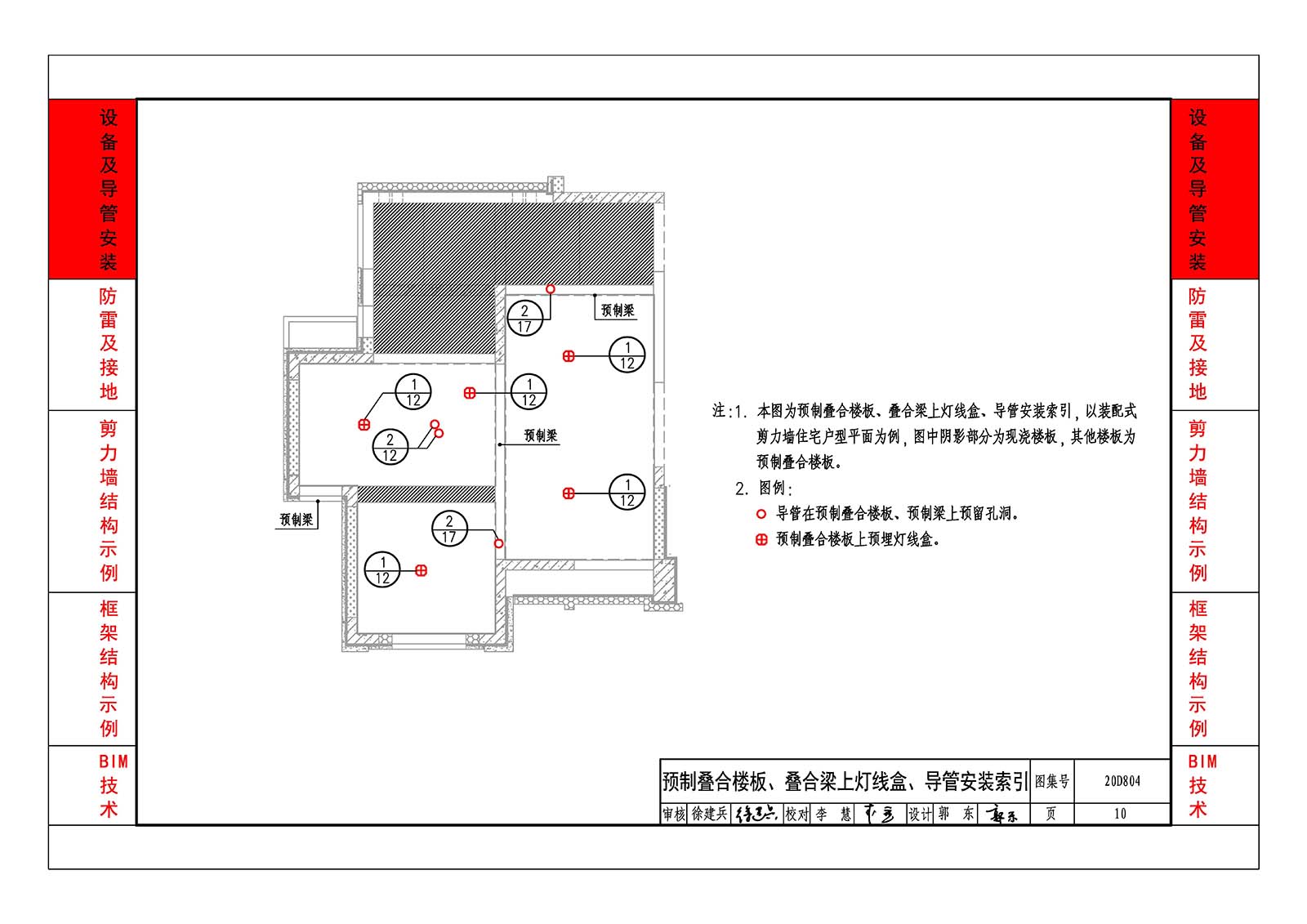

| 預制疊合樓板、疊合梁上燈線盒、導管安裝索引 | 10 |
| 墻上電氣設備及導管安裝索引 | 11 |

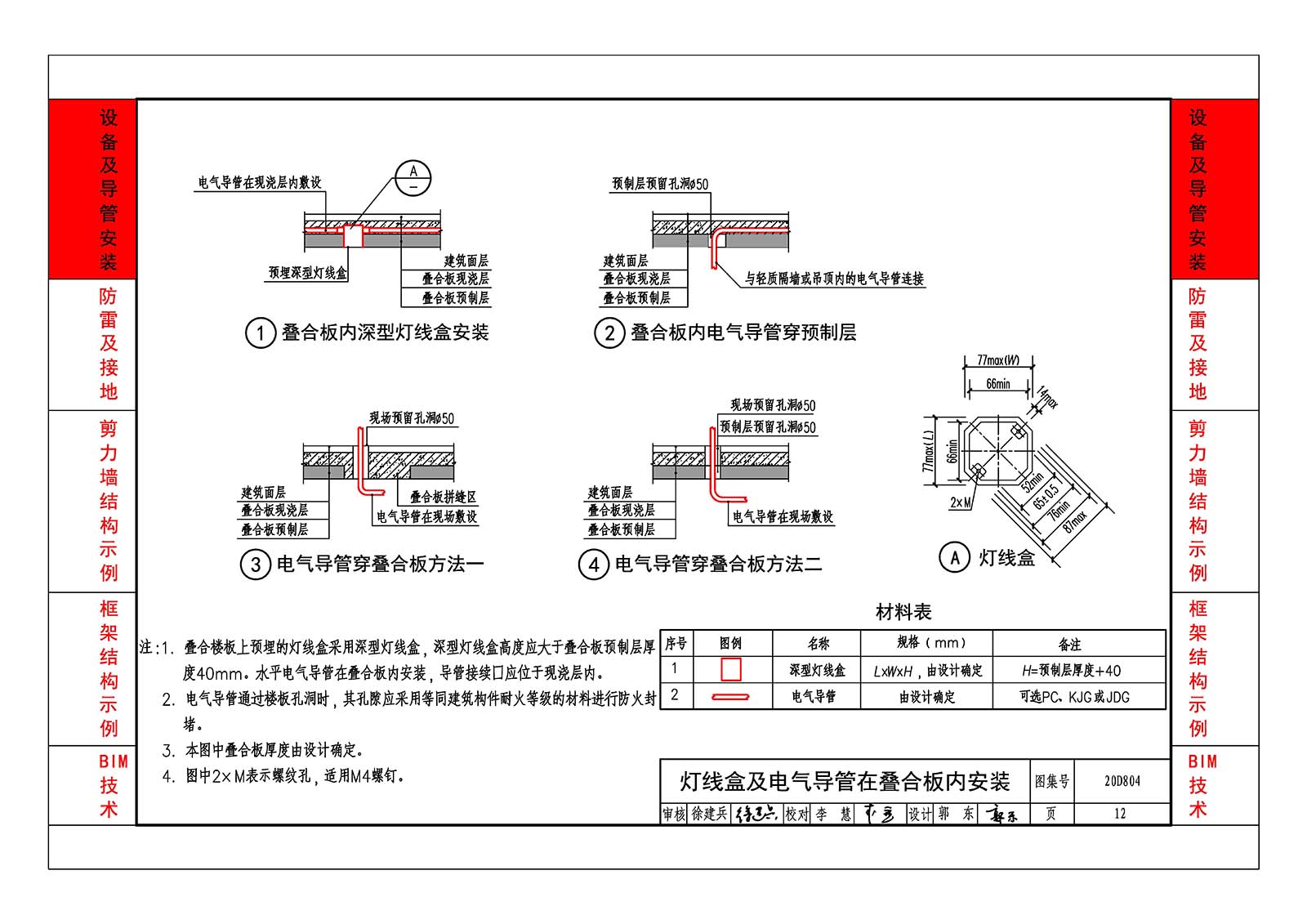

| 燈線盒及電氣導管在疊合板內安裝 | 12 |
| 燈線盒及電氣導管在預制陽臺板內安裝 | 13 |
| 預制墻板內接線盒及導管安裝立面示意圖 | 14 |

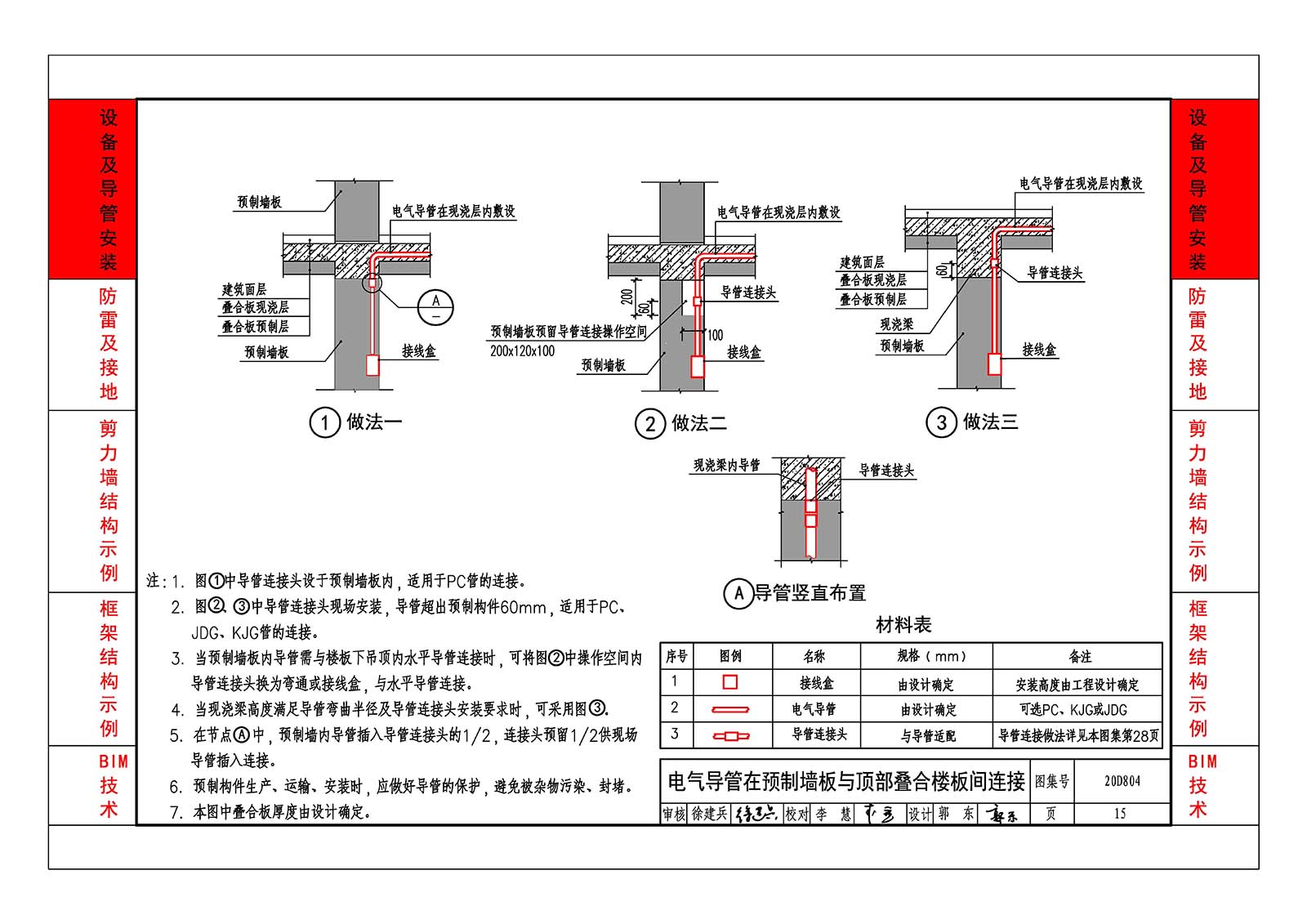

| 電氣導管在預制墻板與頂部疊合樓板間連接 | 15 |
| 電氣導管在預制墻板與地面疊合板間連接 | 16 |

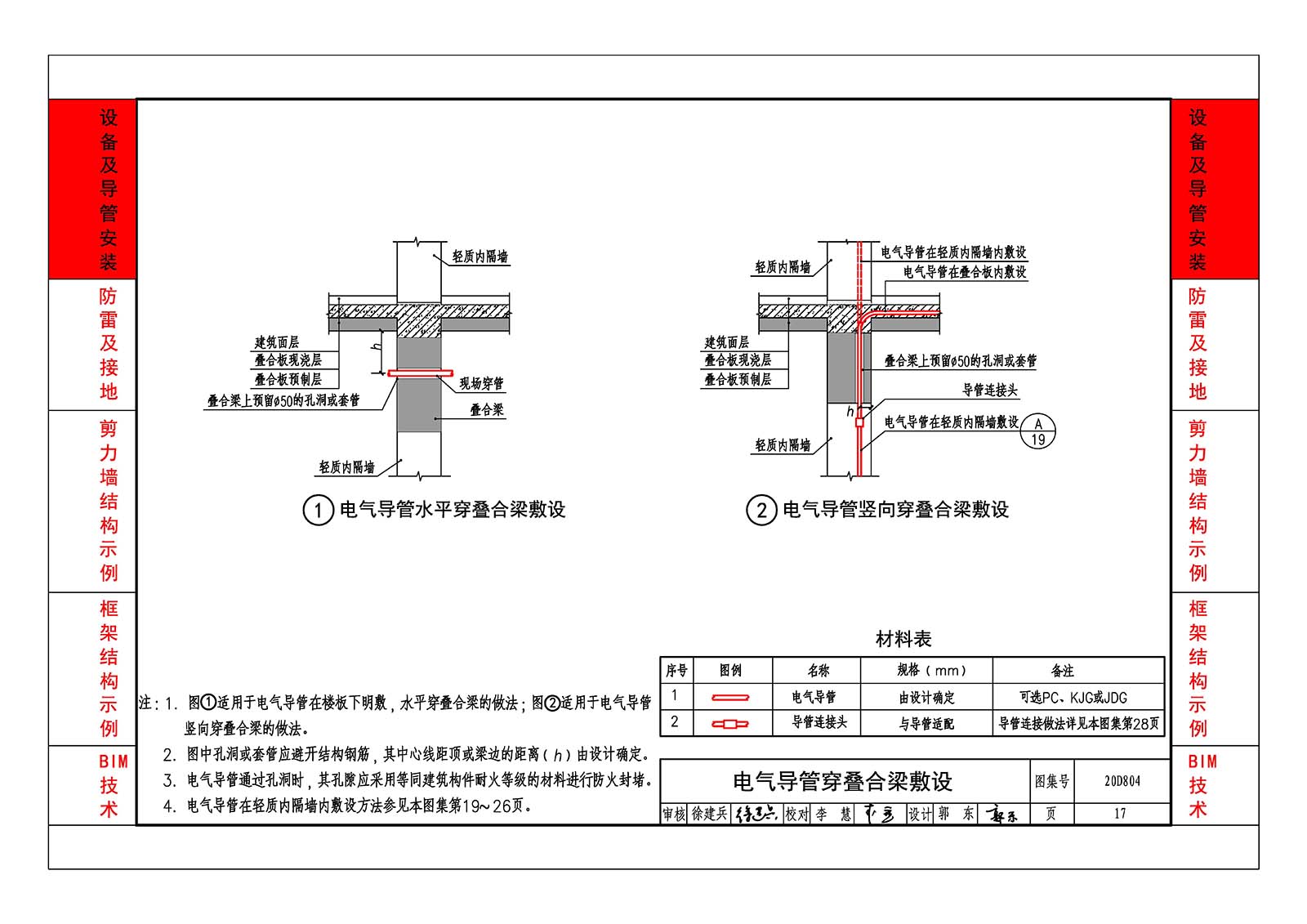

| 電氣導管穿疊合梁敷設 | 17 |
| 設備箱在預制墻板上暗裝示意圖 | 18 |
| 輕質條板隔墻(實心)內電氣導管敷設 | 19 |
| 電氣導管引出鋼筋桁架樓板做法 | 22 |
| 輕質條板隔墻(實心)內電氣導管及接線盒安裝 | 24 |
| 輕質條板隔墻(空心)內電氣導管及接線盒安裝 | 25 |
| 骨架組合墻體(輕鋼龍骨)內接線盒及導管安裝 | 26 |
| 設備箱在骨架組合墻體(輕鋼龍骨)上暗裝 | 27 |
| 電氣導管連接示意圖 | 28 |
| 集成衛生間預留條件示意圖 | 29 |
| 防雷及接地安裝 | |
| 防雷安裝索引 | 30 |
| 預制外掛女兒墻(分體)上防雷裝置安裝 | 31 |
| 預制外掛女兒墻(連體)上防雷裝置安裝 | 32 |
| 預制內嵌女兒墻上防雷裝置安裝 | 33 |
| 預制外掛墻板內金屬欄桿、窗框防雷 | 34 |
| 預制內嵌外墻板內金屬窗框、欄桿防雷 | 35 |
| 蒸壓加氣混凝土外墻板上金屬窗防雷 | 36 |
| 蒸壓加氣混凝土外墻板上陽臺金屬欄桿防雷 | 37 |
| 預制空調板、陽臺防雷 | 38 |
| 預制凸窗、金屬外墻板防雷 | 39 |
| 玻璃幕墻與預制構件間防雷做法 | 40 |
| 預制柱內專用引下線連接安裝 | 41 |
| 引下線在預制柱與現澆基礎間的連接安裝 | 43 |
| 接閃帶、引下線與固定支架連接 | 44 |
| 引下線固定安裝 | 45 |
| 金屬壓頂作接閃器與引下線連接安裝 | 46 |
| 預埋連接板安裝 | 47 |
| 裝配式剪力墻結構建筑電氣設計示例 | |
| 裝配式剪力墻住宅電氣設計要點及圖例 | 48 |
| 裝配式剪力墻住宅梁板布置示意圖 | 49 |
| 住宅戶內照明平面示意圖 | 50 |
| 住宅戶內插座平面示意圖 | 51 |
| 住宅戶內弱電平面示意圖 | 52 |
| 屋面防雷平面示意圖 | 53 |
| 中間層防側擊雷平面示意圖 | 54 |
| 電氣設備、導管預留預埋定位圖 | 55 |
| 裝配式框架結構建筑電氣設計示例 | |
| 裝配式框架公寓電氣設計要點及梁板布置示意圖 | 56 |
| 公寓照明、插座平面示意圖 | 57 |
| 公寓弱電平面示意圖及電氣設備、導管預留預埋定位圖 | 58 |
| 屋面防雷平面示意圖 | 59 |
| BIM技術應用 | |
| BIM機電設計流程 | 60 |
| 預制構件BIM模型 | 61 |
| 預制構件內置鋼筋BIM模型 | 62 |
| 電氣設備、導管BIM模型 | 63 |
| 相關技術資料 |
