20CJ99-1 20CG49-1：纖維增強復合材料拉擠型材（FRP）建筑部品（一）——集成空調圍護架、集成飄窗、圍墻護欄、靠墻扶手、預制夾芯保溫墻板用拉結件
- 圖集編號
- 20CJ99-1 20CG49-1
- 圖集名稱
- 纖維增強復合材料拉擠型材（FRP）建筑部品（一）——集成空調圍護架、集成飄窗、圍墻護欄、靠墻扶手、預制夾芯保溫墻板用拉結件
- 定價
- 28.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 雄安萬科綠色研發有限公司
- 沈陽匯斯安裝工程有限公司
內容簡介
本圖集是以北京萬科企業股份有限公司與南京斯貝爾復合材料有限責任公司聯合研發并由沈陽匯斯安裝工程有限公司生產的FRP集成空調圍護架、FRP集成飄窗、FRP圍墻護欄、FRP靠墻扶手以及FRP預制夾芯保溫墻板用拉結件等纖維增強復合材料拉擠型材（FRP）建筑部品的應用技術為依據編制的國家建筑標準設計參考圖集。適用于一般民用建筑工程中相應建筑部品的選型、構造及安裝。
本圖集為纖維增強復合材料拉擠型材（FRP）建筑部品的第一冊，主要編入了集成空調圍護架、集成飄窗、圍墻護欄、靠墻扶手以及預制夾芯保溫墻板用拉結件5種FRP建筑部品的設計說明、性能指標、構造詳圖及安裝節點詳圖等，可供設計、施工人員直接參考選用。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| FRP集成空調圍護架 | |
| FRP集成空調圍護架說明 | 5 |
| FRP集成空調圍護架百葉護欄詳圖 | 8 |
| FRP集成空調圍護架平、立、剖面圖(用于混凝土結構) | 9 |
| FRP集成空調圍護架平、立、剖面圖(用于預制夾芯保溫墻板) | 10 |
| FRP集成空調圍護架連接件詳圖(用于混凝土結構) | 11 |
| FRP集成空調圍護架連接件詳圖(用于預制夾芯保溫墻板) | 12 |
| 空調托架與百葉護欄連接詳圖 | 13 |
| 空調托架組裝圖 | 14 |
| FRP集成飄窗 | |
| FRP飄窗說明 | 15 |
| FRP飄窗安裝示意圖 | 16 |
| FRP飄窗a型、b型、c型平面及剖面圖 | 18 |
| FRP飄窗安裝節點詳圖 | 19 |
| FRP板(頂板、底板)組裝示意圖 | 22 |
| FRP板(頂板、底板)詳圖 | 23 |
| 錨栓及定位板大樣圖 | 24 |
| FRP側板詳圖 | 25 |
| FRP圍墻護欄、靠墻扶手 | |
| FRP圍墻護欄 | 26 |
| FRP靠墻扶手 | 28 |
| FRP預制夾芯保溫墻板用拉結件 | |
| FRP預制夾芯保溫墻板用拉結件 | 29 |
更正信息
-

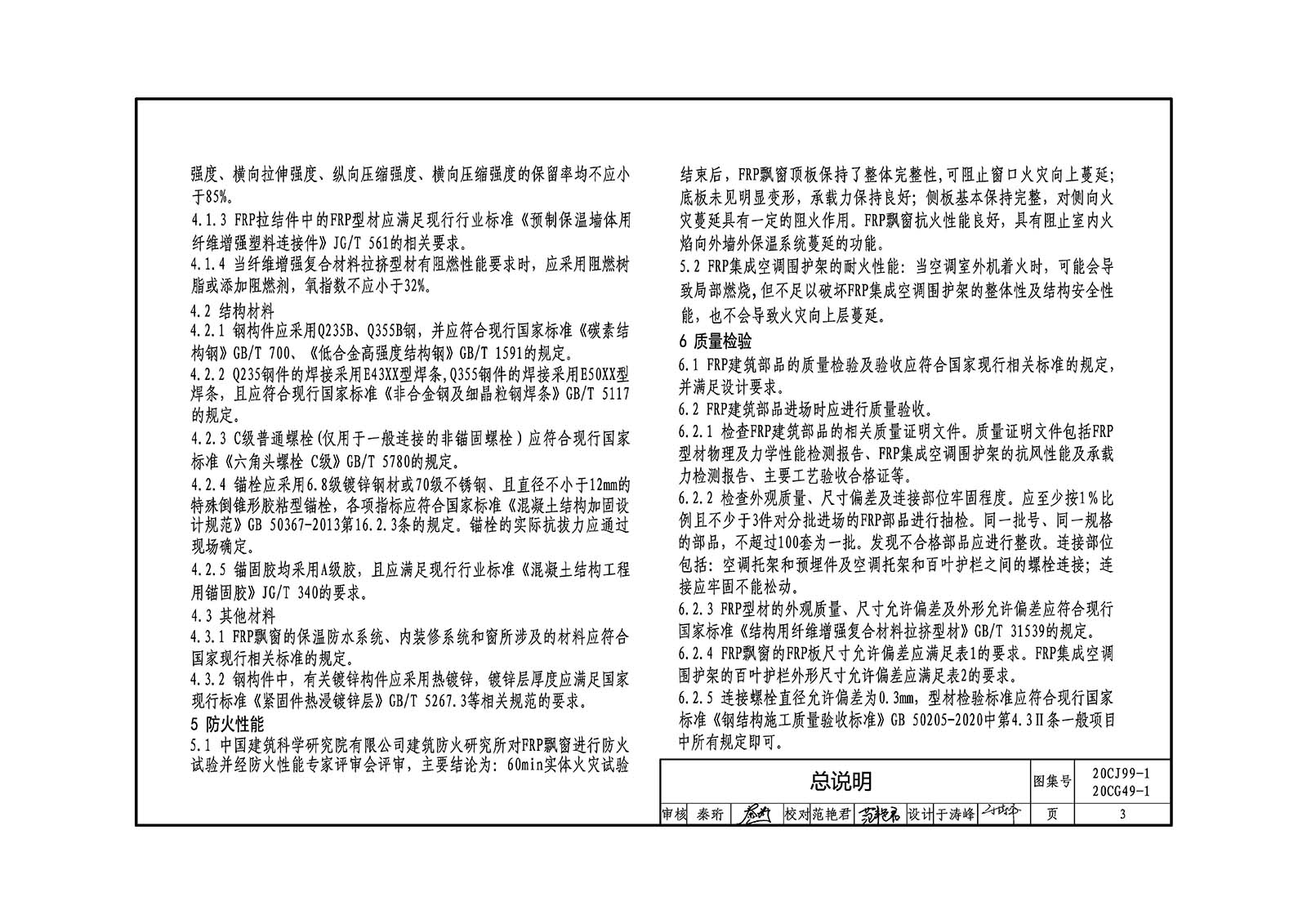

將原圖集第3頁第6.2.5條內容由“配套鋼型材等外型尺寸最大允許偏差為0.3mm?！闭{(diào)整為“連接螺栓直徑允許偏差為0.3mm，型材檢驗標準應符合現行國家標準《鋼結構施工質量驗收標準》GB 50205-2020中 4.3Ⅱ 一般項目中所有規定即可?！?br />
