20G908-1：建筑工程施工質量常見問題預防措施（混凝土結構工程）
- 圖集編號
- 20G908-1
- 圖集名稱
- 建筑工程施工質量常見問題預防措施（混凝土結構工程）
- 定價
- 69.00 元
- 開本
- 16 開
- 主編單位
- 北京建工集團有限責任公司
內容簡介
本圖集適用于一般工業與民用建筑新建、擴建及改建的現澆混凝土結構工程施工質量常見問題的預防與解決。
本圖集以工程照片、節點構造圖和文字說明的形式，針對混凝土結構工程中常見的施工質量問題采取了相應的預防措施。圖集包含模板工程、鋼筋工程、混凝土工程和預應力工程四個部分。
本圖集搜集了混凝土結構工程施工質量常見問題，通過展示問題照片，結合工程經驗和國家現行標準的有關要求，選擇合適的節點圖，并結合文字注釋，給出混凝土結構工程施工質量常見問題的預防措施。
本圖集以混凝土結構工程施工質量常見問題與預防措施為主，反映新技術、新材料發展狀況，提高標準化程度，減少可預見性質量問題，優化施工工藝構造。可供混凝土結構工程設計、施工及工程管理人員使用。
目錄
| 目錄 | 1 |
|---|---|

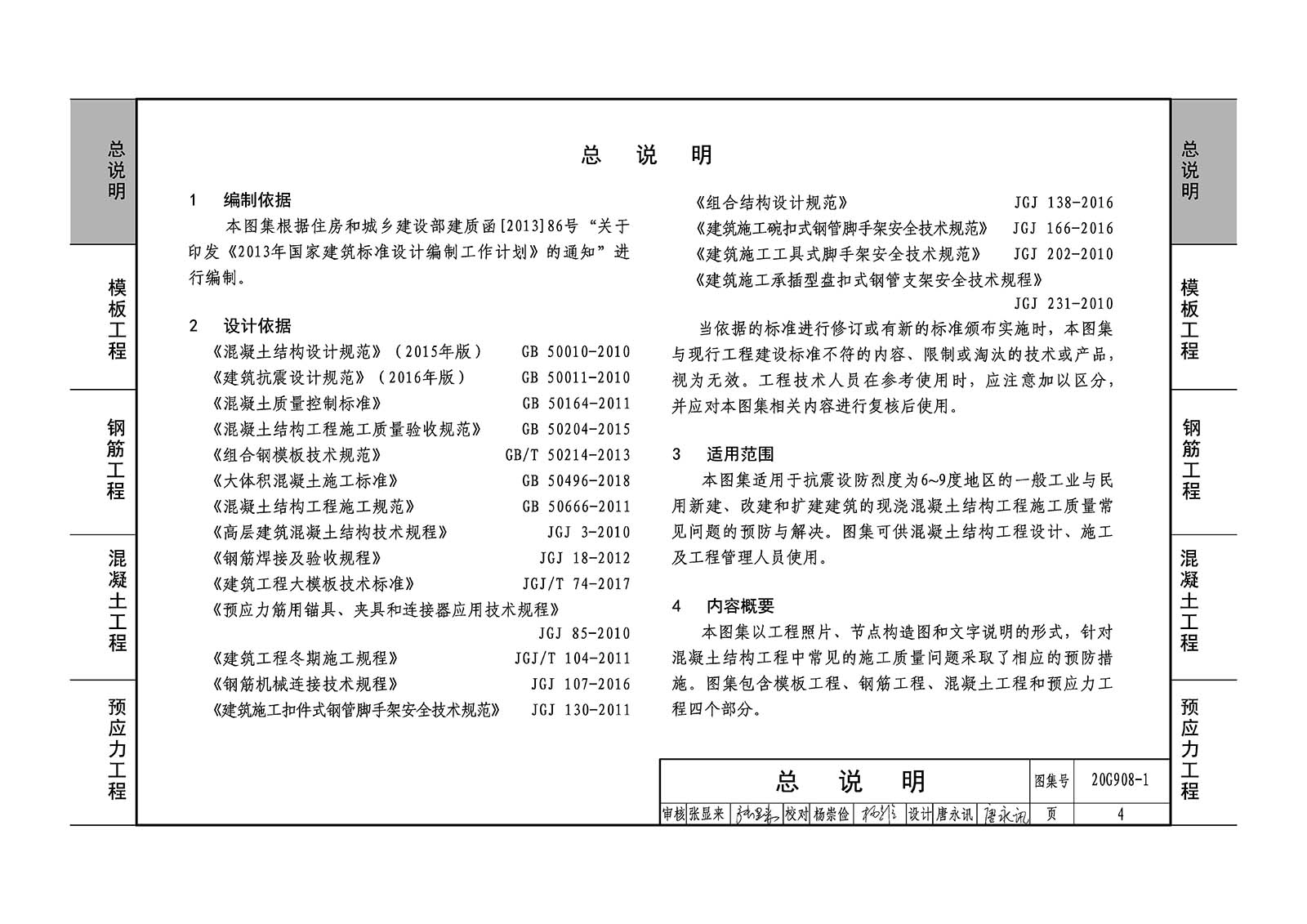

| 總說明 | 4 |
| 模板工程 | |

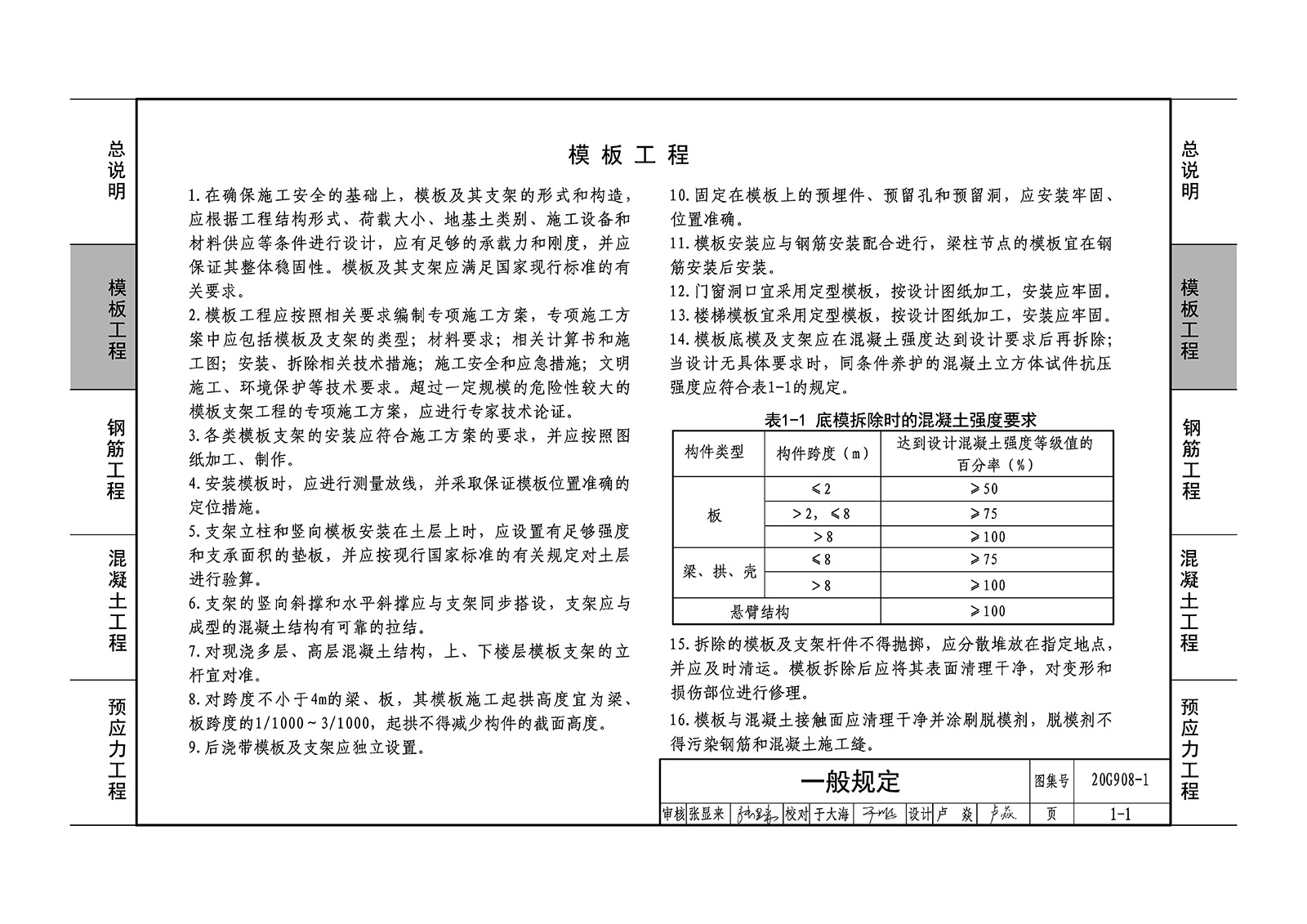

| 一般規定 | 1-1 |

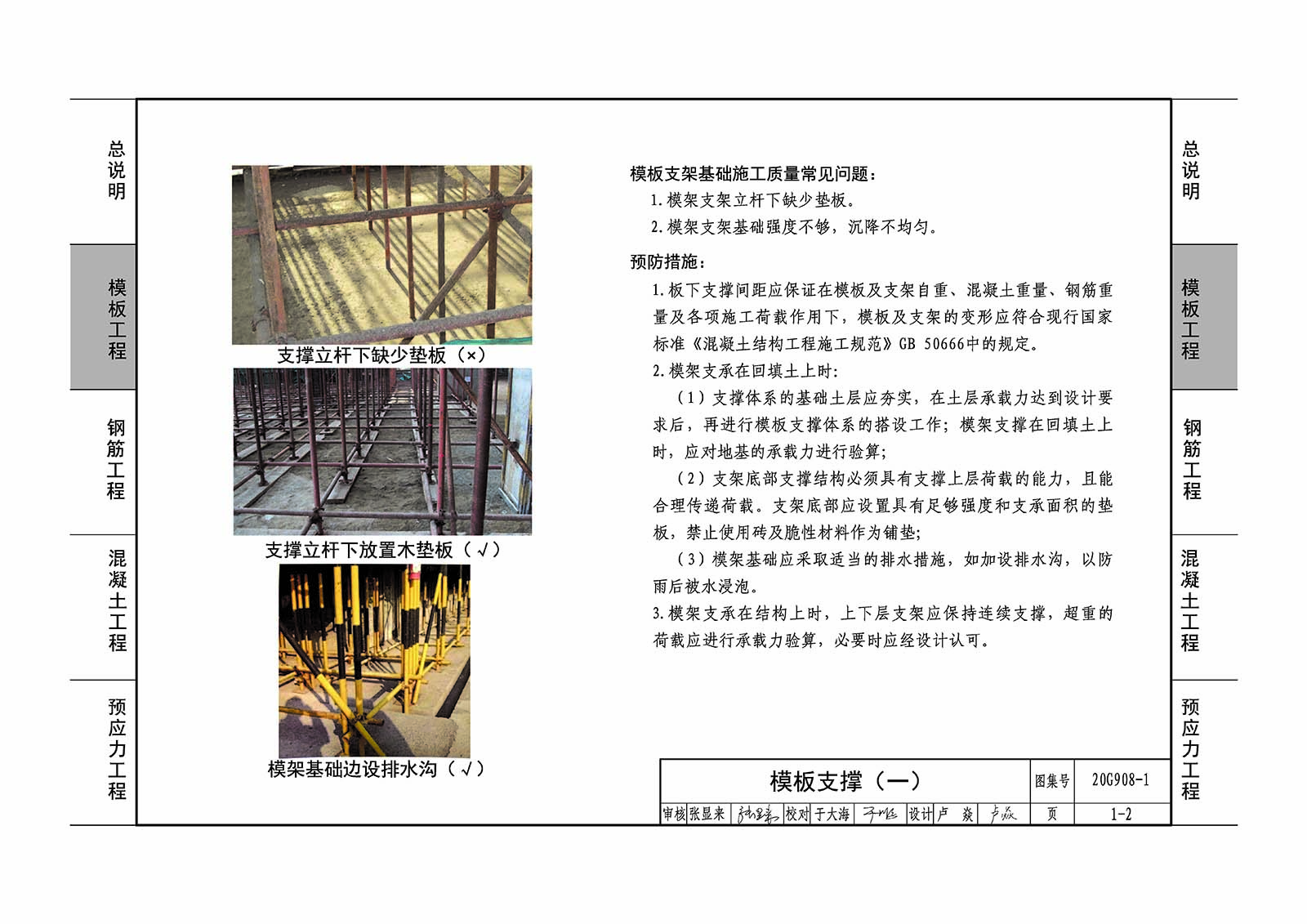

| 模板支撐(一) | 1-2 |
| 模板支撐(二) | 1-3 |
| 模板支撐(三) | 1-4 |
| 模板支撐(四) | 1-5 |
| 模板安裝軸線位置 | 1-6 |
| 模板安裝標高 | 1-7 |
| 梁、板模板安裝(一) | 1-8 |
| 梁、板模板安裝(二) | 1-9 |
| 墻、柱模板安裝(一) | 1-10 |
| 墻、柱模板安裝(二) | 1-11 |
| 墻、柱模板安裝(三) | 1-12 |
| 墻、柱模板安裝(四) | 1-13 |
| 墻、柱模板安裝(五) | 1-14 |
| 墻、柱模板安裝(六) | 1-15 |
| 樓梯模板安裝(一) | 1-16 |
| 樓梯模板安裝(二) | 1-17 |
| 梁柱接頭模板(一) | 1-18 |
| 梁柱接頭模板(二) | 1-19 |
| 洞口模板(一) | 1-20 |
| 洞口模板(二) | 1-21 |
| 洞口模板(三) | 1-22 |
| 后澆帶模板(一) | 1-23 |
| 后澆帶模板(二) | 1-24 |
| 模板拆除 | 1-25 |
| 模板清理 | 1-26 |
| 鋁合金模板安裝(一) | 1-27 |
| 鋁合金模板安裝(二) | 1-28 |
| 鋁合金模板安裝(三) | 1-29 |
| 鋼筋工程 | |
| 一般規定 | 2-1 |
| 鋼筋管理 | 2-2 |
| 鋼筋加工(一) | 2-3 |
| 鋼筋加工(二) | 2-4 |

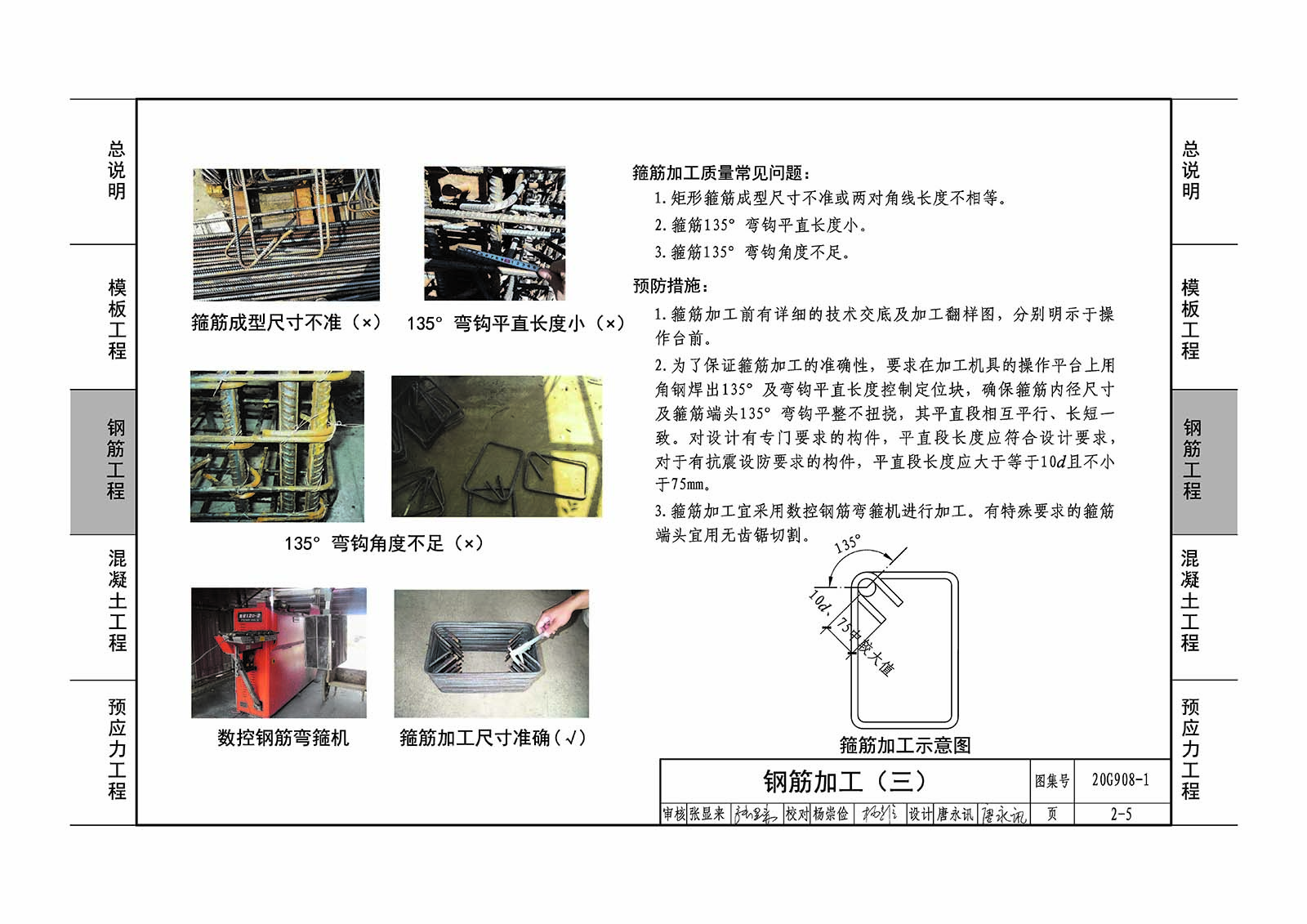

| 鋼筋加工(三) | 2-5 |
| 鋼筋加工(四) | 2-6 |
| 鋼筋直螺紋加工(一) | 2-7 |
| 鋼筋直螺紋加工(二) | 2-8 |
| 鋼筋連接位置 | 2-9 |
| 鋼筋焊接(一) | 2-10 |
| 鋼筋焊接(二) | 2-11 |
| 鋼筋機械連接(一) | 2-12 |
| 鋼筋機械連接(二) | 2-13 |
| 墻、柱鋼筋綁扎(一) | 2-14 |
| 墻、柱鋼筋綁扎(二) | 2-15 |
| 墻、柱鋼筋綁扎(三) | 2-16 |
| 墻、柱鋼筋綁扎(四) | 2-17 |
| 墻、柱鋼筋綁扎(五) | 2-18 |
| 板鋼筋綁扎(一) | 2-19 |
| 板鋼筋綁扎(二) | 2-20 |
| 梁鋼筋綁扎 | 2-21 |
| 鋼筋綁扎起步筋 | 2-22 |
| 鋼筋錨固(一) | 2-23 |
| 鋼筋錨固(二) | 2-24 |
| 鋼筋錨固(三) | 2-25 |
| 樓梯鋼筋 | 2-26 |
| 預留洞口鋼筋 | 2-27 |
| 梁柱箍筋(一) | 2-28 |
| 梁柱箍筋(二) | 2-29 |
| 鋼筋與型鋼連接 | 2-30 |
| 混凝土工程 | |
| 一般規定 | 3-1 |
| 混凝土拌合物 | 3-2 |

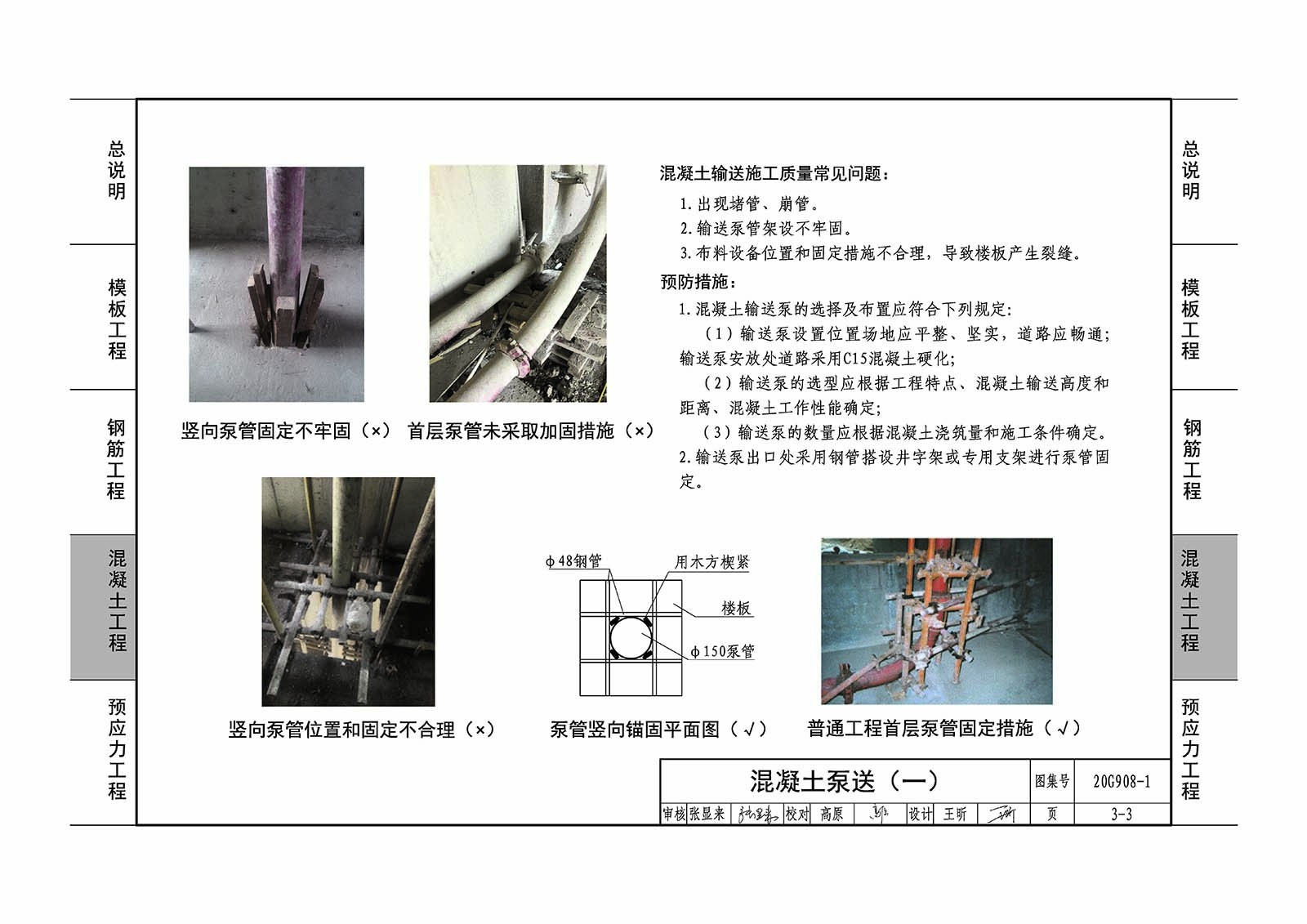

| 混凝土泵送(一) | 3-3 |
| 混凝土泵送(二) | 3-4 |
| 墻、柱混凝土(一) | 3-5 |
| 墻、柱混凝土(二) | 3-6 |
| 墻、柱混凝土(三) | 3-7 |
| 墻、柱混凝土(四) | 3-8 |
| 墻、柱混凝土(五) | 3-9 |
| 墻、柱混凝土(六) | 3-10 |
| 梁、板混凝土(一) | 3-11 |
| 梁、板混凝土(二) | 3-12 |
| 梁、板混凝土(三) | 3-13 |
| 梁、板混凝土(四) | 3-14 |
| 大體積混凝土(一) | 3-15 |
| 大體積混凝土(二) | 3-16 |
| 梁柱核心區混凝土 | 3-17 |
| 混凝土施工縫(一) | 3-18 |
| 混凝土施工縫(二) | 3-19 |
| 混凝土后澆帶 | 3-20 |
| 地下室外墻防水細部構造 | 3-21 |
| 季節性施工(一) | 3-22 |
| 季節性施工(二) | 3-23 |
| 預應力工程 | |
| 一般規定 | 4-1 |

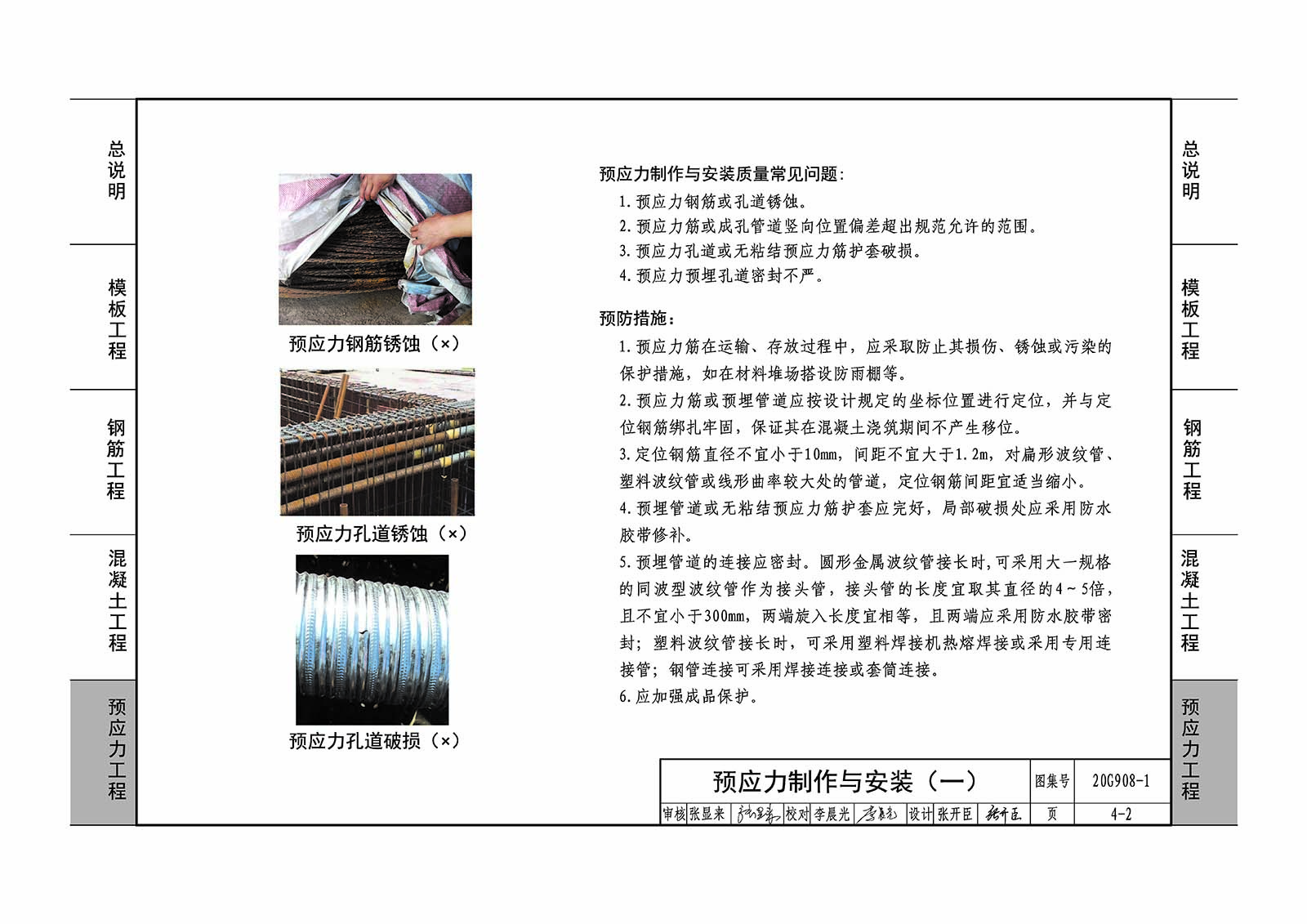

| 預應力制作與安裝(一) | 4-2 |
| 預應力制作與安裝(二) | 4-3 |
| 預應力筋張拉(一) | 4-4 |
| 預應力筋張拉(二) | 4-5 |
| 預應力孔道灌漿(一) | 4-6 |
| 預應力孔道灌漿(二) | 4-7 |
| 預應力張拉端封堵(一) | 4-8 |
| 預應力張拉端封堵(二) | 4-9 |
樣張
更正信息
-
表1-1 底模拆除時的混凝土強度要求 構件跨度單位修改為“m”
-
