17J925-1：壓型金屬板建筑構造

圖集編號

17J925-1

圖集名稱

壓型金屬板建筑構造

定價

115.00 元

開本

16 開

主編單位

中國京冶工程技術有限公司
中國建筑標準設計研究院有限公司

圖集咨詢

圖集購買

內容簡介

        本圖集為修編圖集，代替原圖集01J925-1 《壓型鋼板、夾芯板屋面及墻體建筑構造》、06J925-2 《壓型鋼板、夾芯板屋面及墻體建筑構造（二）》、08J925-3《壓型鋼板、夾芯板屋面及墻體建筑構造（三）含壓型鋁合金板》。原3本圖集經過提煉、整合和補充后形成壓型金屬板板和金屬夾芯板兩本圖集。本圖集適用于新建、改建、擴建的民用及工業建筑的壓型金屬板圍護系統工程。
        本圖集是以壓型金屬板為面層的建筑圍護系統的構造圖集。圖集介紹了壓型金屬板圍護系統的系統構造、防（排）水、抗風揭、防雷、防火以及連接方式。提供了防水、保溫隔熱、隔汽材料的選用表和材料性能要求，并給出了屋面、外墻、內隔墻、底面、吊頂?shù)墓こ套龇ǎ糠N做法都給出三維的構造示意圖和連接構造斷面，并且給出各個部位的具體構造做法。同時提供了屋面采光帶和外門、泄爆外墻、卸貨雨棚等構造做法。
        本圖集內容豐富、技術先進，匯集了目前壓型金屬板圍護系統的新技術、新做法。圖集結構合理、選用方便，滿足使用需要。

備注

替代01J925-1

目錄	1
總說明	4
工程做法
屋面板連接方式一覽表	1-1
墻板連接方式一覽表	1-3
支架、連接件一覽表	1-4
防水層、防水墊層選用表及材料性能要求	1-7
保溫隔熱材料、隔汽材料選用表及材料性能要求	1-8
屋面工程做法表	1-9
外墻工程做法表	1-22
內隔墻工程做法表	1-26
底面工程做法表	1-27
吊頂工程做法表	1-28
屋面構造
屋面索引圖	2-1
典型屋面板連接構造	2-2
屋1 單層壓型金屬板屋面構造	2-6

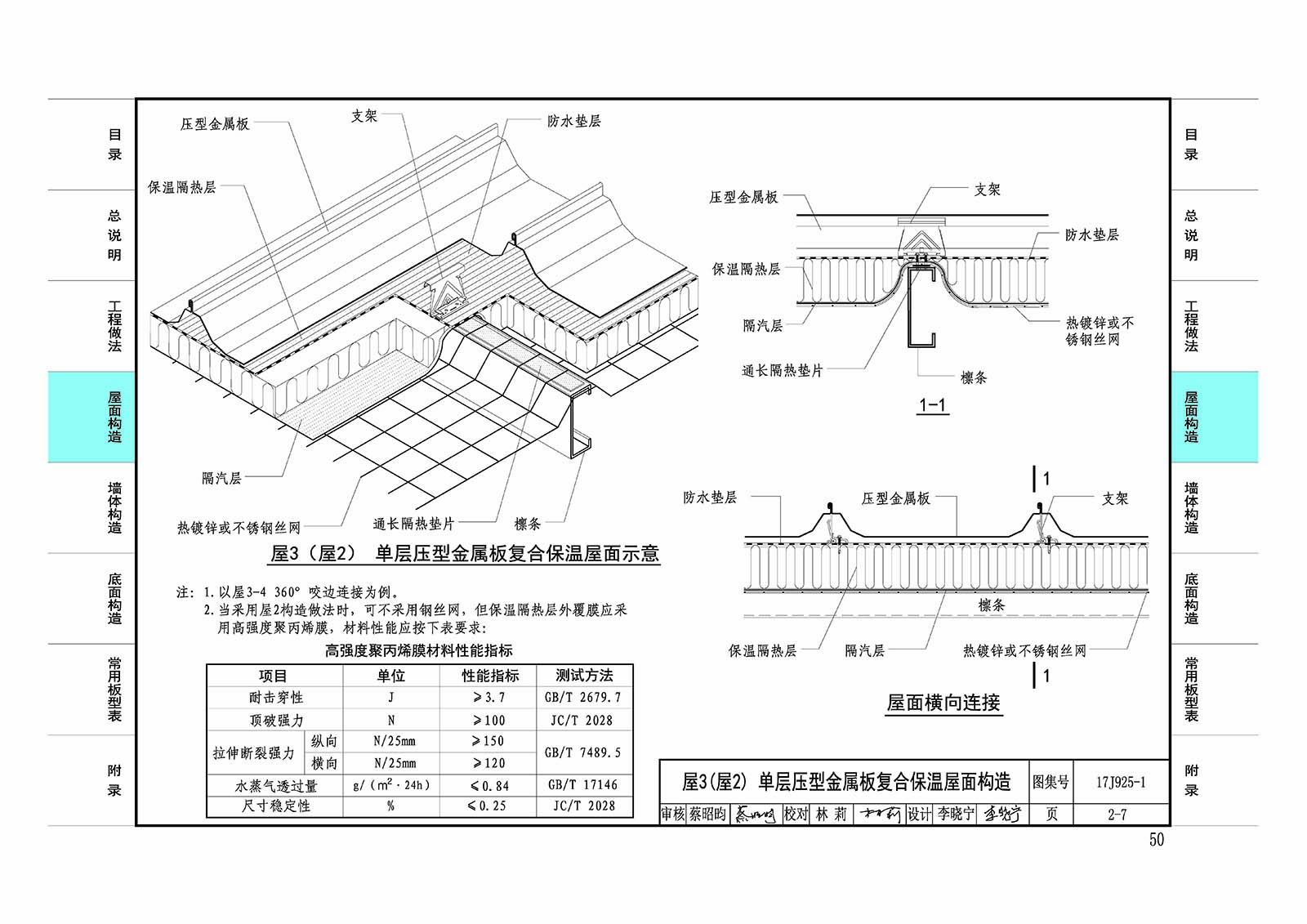

屋3(屋2) 單層壓型金屬板復合保溫屋面構造	2-7

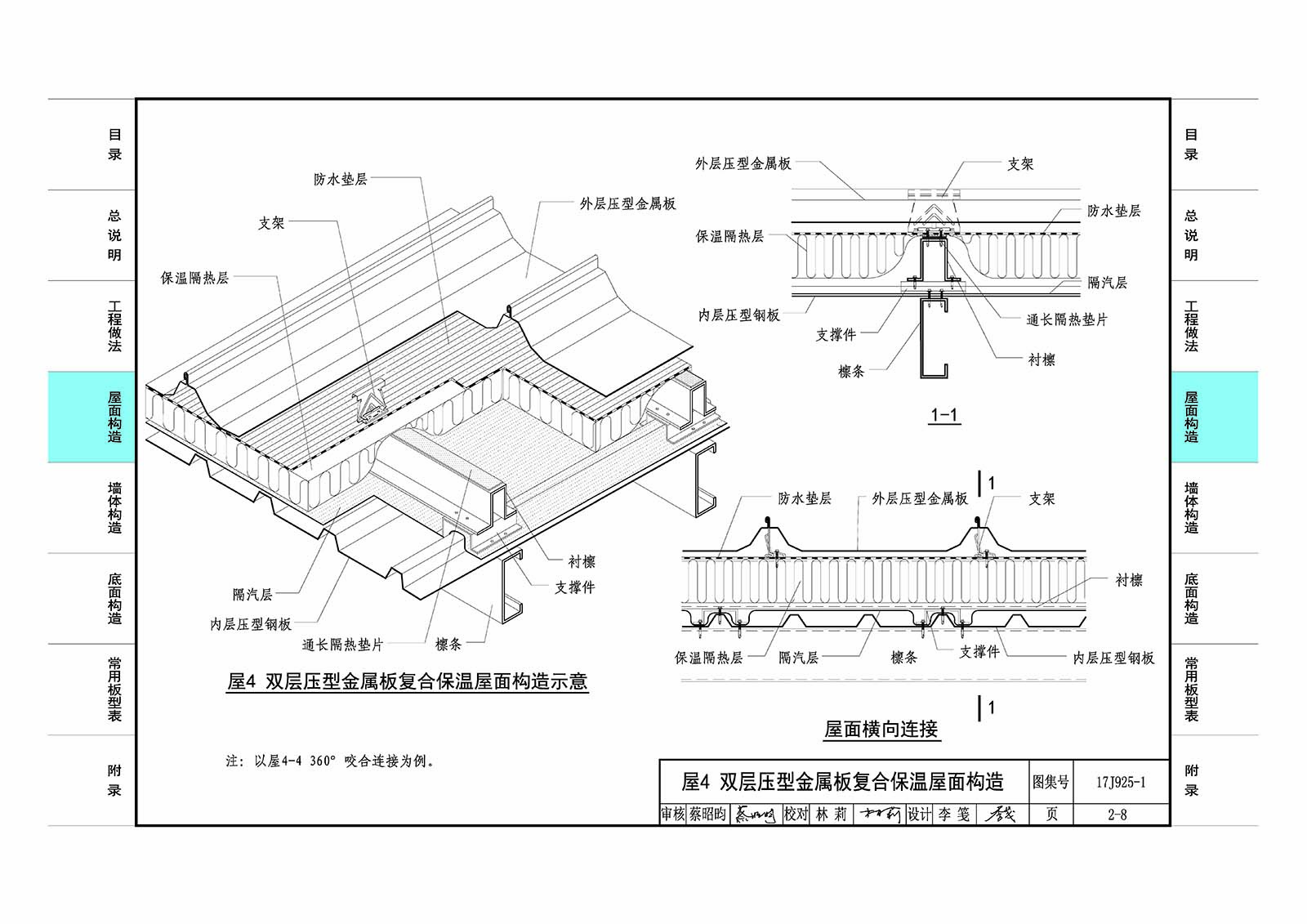

屋4 雙層壓型金屬板復合保溫屋面構造	2-8

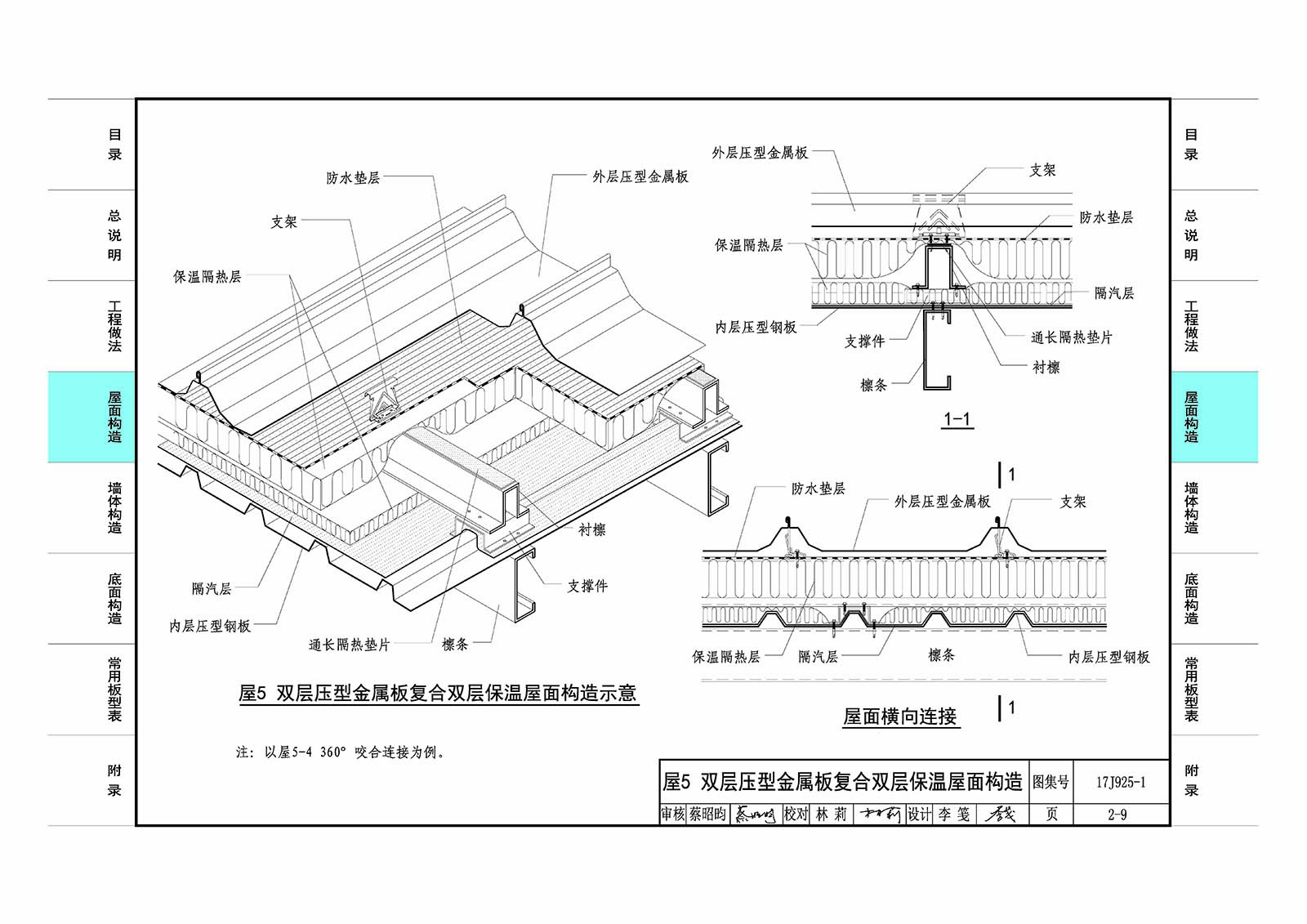

屋5 雙層壓型金屬板復合雙層保溫屋面構造	2-9

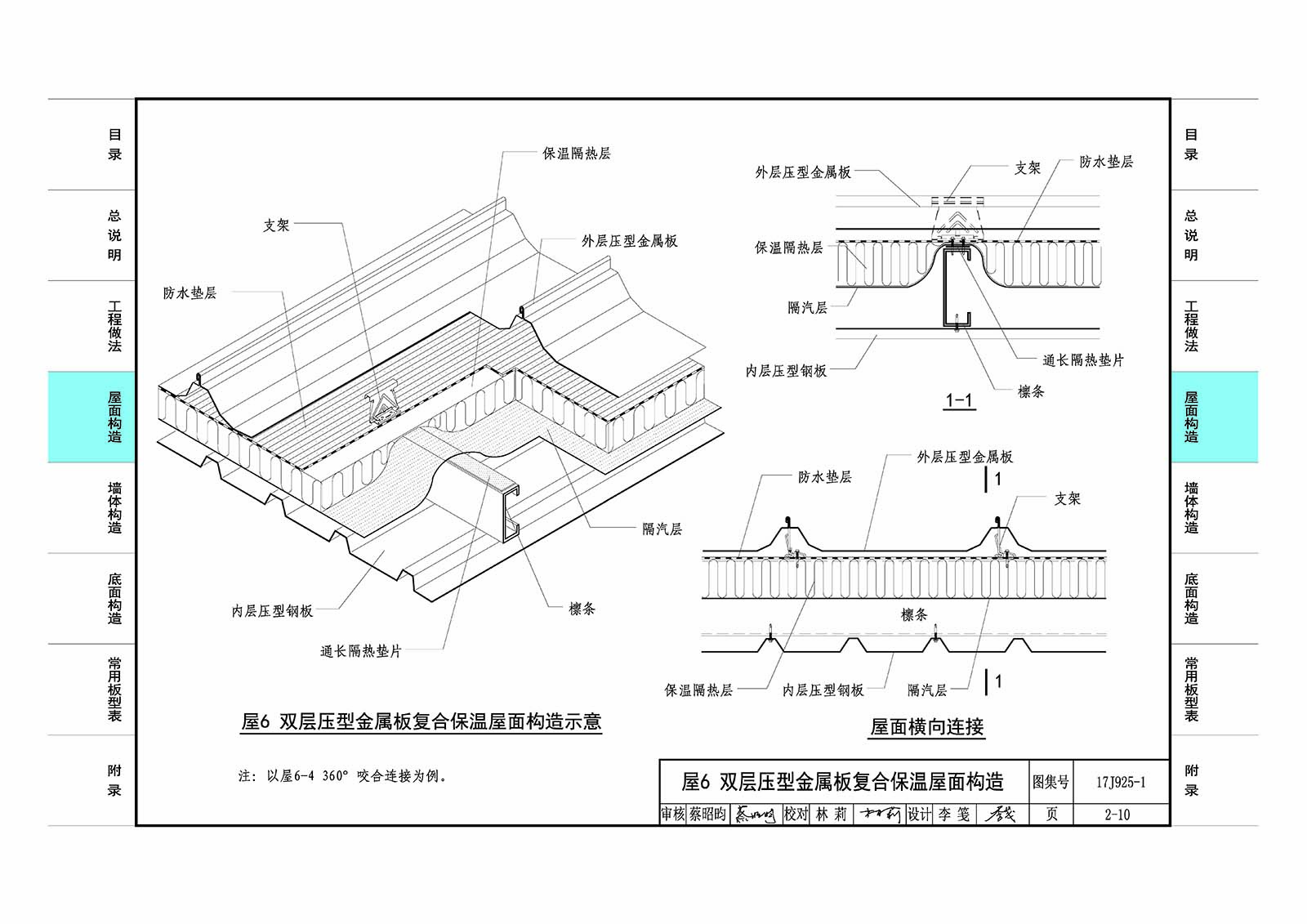

屋6 雙層壓型金屬板復合保溫屋面構造	2-10

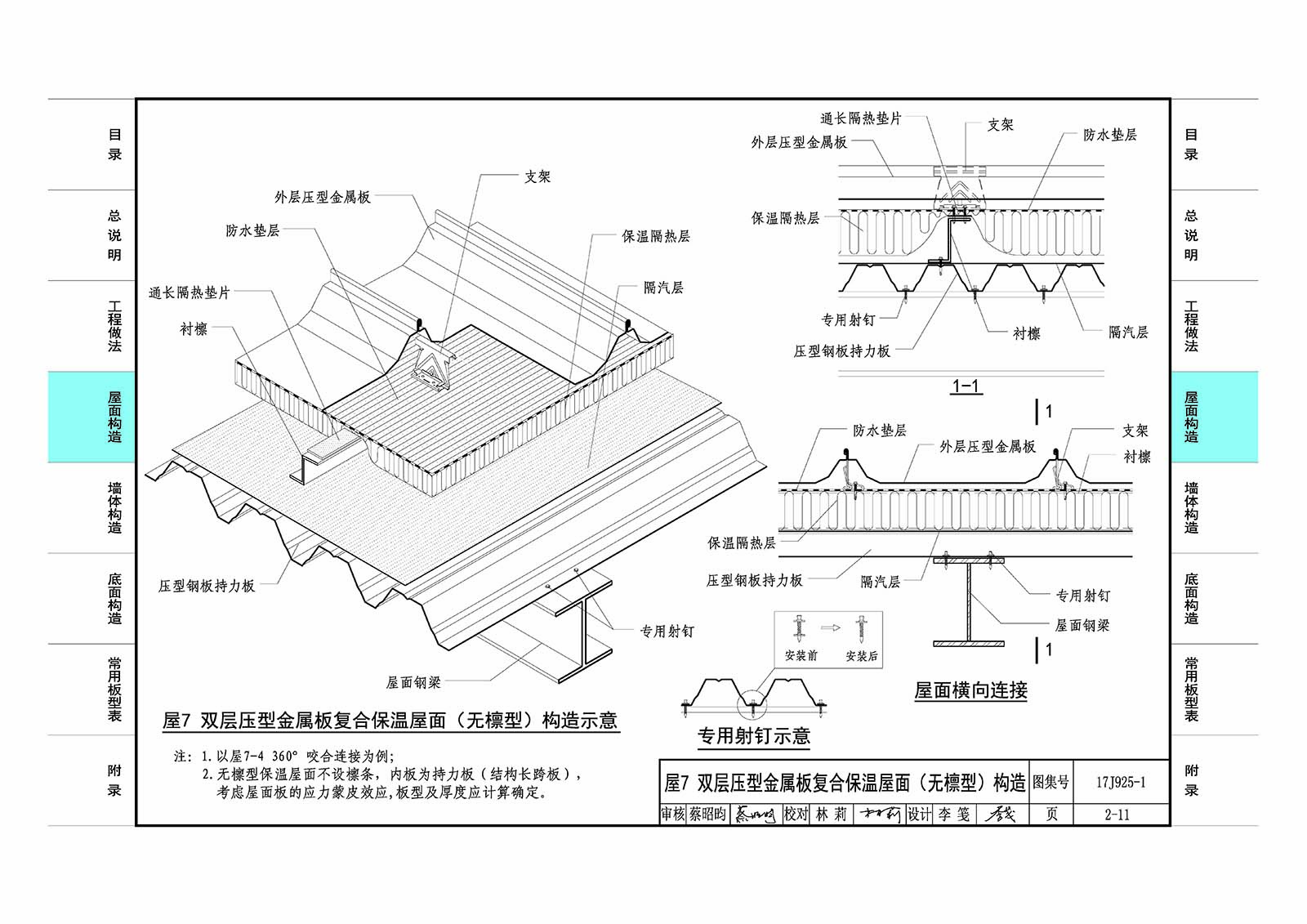

屋7 雙層壓型金屬板復合保溫屋面(無檁型)構造	2-11
屋8 雙層壓型金屬板復合雙層保溫屋面(無檁型)構造	2-12
屋9 單層壓型金屬板隔熱屋面構造	2-13
屋10 雙層壓型金屬板復合保溫隔熱屋面構造	2-14
屋11 雙層壓型金屬板復合保溫吸聲屋面構造	2-15
屋12(屋13、屋14)雙層壓型金屬板復合保溫屋面構造	2-16
屋15(屋16、屋17)雙層壓型金屬板復合保溫屋面構造	2-17
屋18(屋19、屋20)雙層壓型金屬板復合保溫屋面構造	2-18
屋21 雙層壓型金屬板復合保溫屋面(高波型)構造	2-19
屋22-2 (屋22-1)雙層壓型金屬板復合保溫屋面(矮立邊咬合型)構造	2-20
屋23 雙層壓型金屬板復合保溫屋面(平鎖扣連接型)構造	2-21
屋1-1 檐口、檐溝、天溝	2-22
屋1-1 屋脊、變形縫	2-23
屋1-1 山墻、高低跨或女兒墻	2-24
屋4-4 檐口、檐溝	2-25
屋4-4 女兒墻天溝	2-26
屋4-4 屋脊、檐口封堵	2-27
屋4-4 山墻	2-28
屋4-4 女兒墻山墻	2-30
屋4-4 高低跨	2-31
屋4-4 女兒墻或高低跨	2-32
屋4-4 天溝、變形縫	2-34
屋4-4 小型坡屋頂建筑構造	3-35
屋11-3 檐口、檐溝	2-36
屋11-3 女兒墻天溝	2-37
屋11-3 屋脊	2-38
屋11-3 山墻	2-39
屋11-3 女兒墻或高低跨	2-40
屋11-3 高低跨	2-41
屋11-3 天溝、變形縫	2-42
屋11-3 扇形屋面	2-43
屋15-3 檐口、女兒墻天溝	2-44
屋15-3 山墻、雙坡屋脊	2-45
屋15-3 女兒墻或高低跨、變形縫	2-46
屋22-2 檐溝、雙坡屋脊	2-47
屋22-2 山墻、高低跨	2-48
屋22-2 女兒墻天溝、變形縫	2-49
屋23 檐口、檐溝	2-50
屋23 女兒墻天溝	2-51
屋23 單坡屋脊、斜天溝	2-52
屋23 雙坡屋脊	2-53
屋23 山墻、高低跨	2-54
屋23 高低跨	2-55
屋23 天溝	2-56
屋面夾具、加固、泄爆屋面及吊頂系統構造	2-57
屋面擋雪裝置	2-58
屋頂防墜落裝置	2-59
維修屋面上人走道、溢水口	2-60
上屋面梯	2-61
出屋面管道構造	2-62
屋面孔洞(屋脊處)	2-63
屋面孔洞(非屋脊處)	2-64
壓型金屬板復合保溫屋面防熱橋構造	2-67
屋面防雷	2-68
天溝集水槽、外置鋼板檐溝	2-69
天溝變形縫	2-70
屋面防水加強構造	2-71
屋C1、屋C2 屋面采光帶構造	2-74
屋C3、屋C4 屋面采光帶構造	2-75
屋C5、屋C6 屋面采光帶構造	2-76
屋C7 屋面采光帶構造	2-77
墻體構造
墻體索引圖	3-1
壓型金屬板典型墻體連接構造	3-2
外墻l 單層壓型金屬板外墻構造	3-4
外墻2 雙層壓型金屬板復合保溫外墻構造	3-5
外墻3 雙層壓型金屬板復合保溫外墻構造	3-6
外墻4 雙層壓型金屬板復合保溫隔熱外墻構造	3-7
外墻5 雙層壓型金屬板外墻構造	3-8
外墻6 雙層壓型金屬板復合保溫外墻構造	3-9
外墻7 雙層壓型金屬板復合保溫吸聲外墻構造	3-10
外墻8 雙層壓型金屬板復合保溫外墻構造	3-11
外墻9 雙層壓型金屬板復合保溫外墻構造	3-12
外墻10 雙層壓型金屬板復合保溫外墻(矮立邊連接型)構造	3-13
外墻11 雙層壓型金屬板復合保溫外墻(平鎖扣連接型)構造	3-14
外墻豎向排板轉角、遇柱處構造	3-15
外墻豎向排扳墻腳、墻側、變形縫	3-16
外墻豎向排板窗套	3-17
外墻橫向排板體系與橫向連接	3-18
外墻橫向排板墻腳、陽角	3-19
外墻橫向排板陰角、墻側、變形縫	3-20
外墻橫向排板窗套	3-21
矮立邊墻體轉角	3-22
矮立邊墻體窗套、墻腳、女兒墻	3-23
構件穿墻做法	3-24
墻體采光帶構造	3-25
推拉外門	3-27
提升外門	3-29
平開外門、泄爆外墻	3-31
雨棚	3-32
卸貨雨棚	3-33
雙層壓型金屬板內墻節點	3-34
底面構造
底面2(底面1)單層壓型金屬板復合保溫底面構造示意	4-1
底面3 單層壓型金屬板復合保溫底面構造示意	4-2
底面2 單層壓型金屬板復合保溫底面橫向連接構造	4-3
底面3 單層壓型金屬板復合保溫底面橫向連接構造	4-4
常用板型表
常用壓型金屬板板型表	5-1
常用采光板板型表	5-5
附錄
建筑應用實例	6-1
