本圖集適用于抗震設防烈度為6 ~ 8度地區的多、高層鋼筋混凝土框架結構、框架-剪力墻結構和框架-核心筒結構的公共建筑(例如辦公、酒店、宿舍、賓館、醫療病房等)。當本圖集滿足其他建筑類型的要求時，也可參考選用。

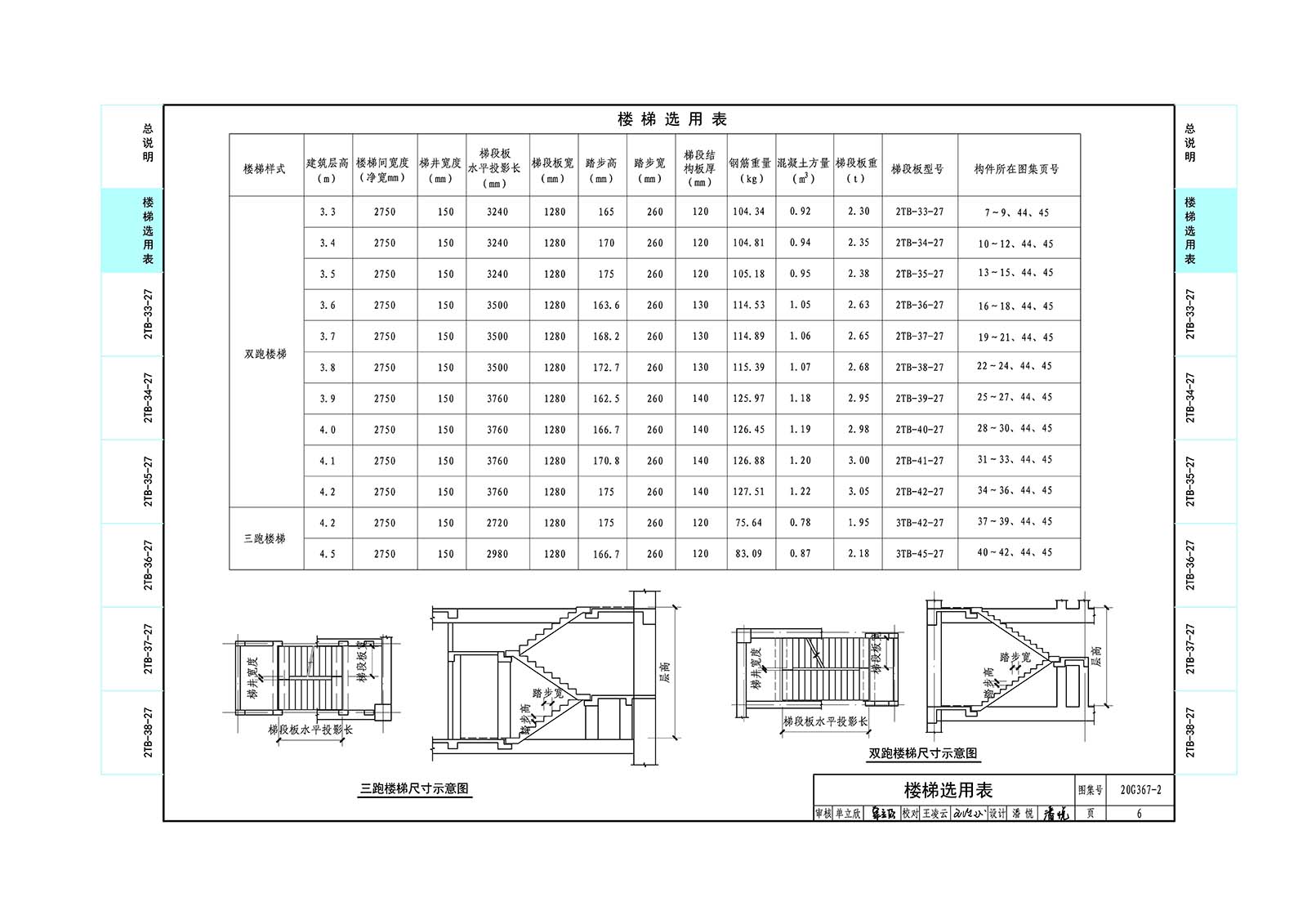

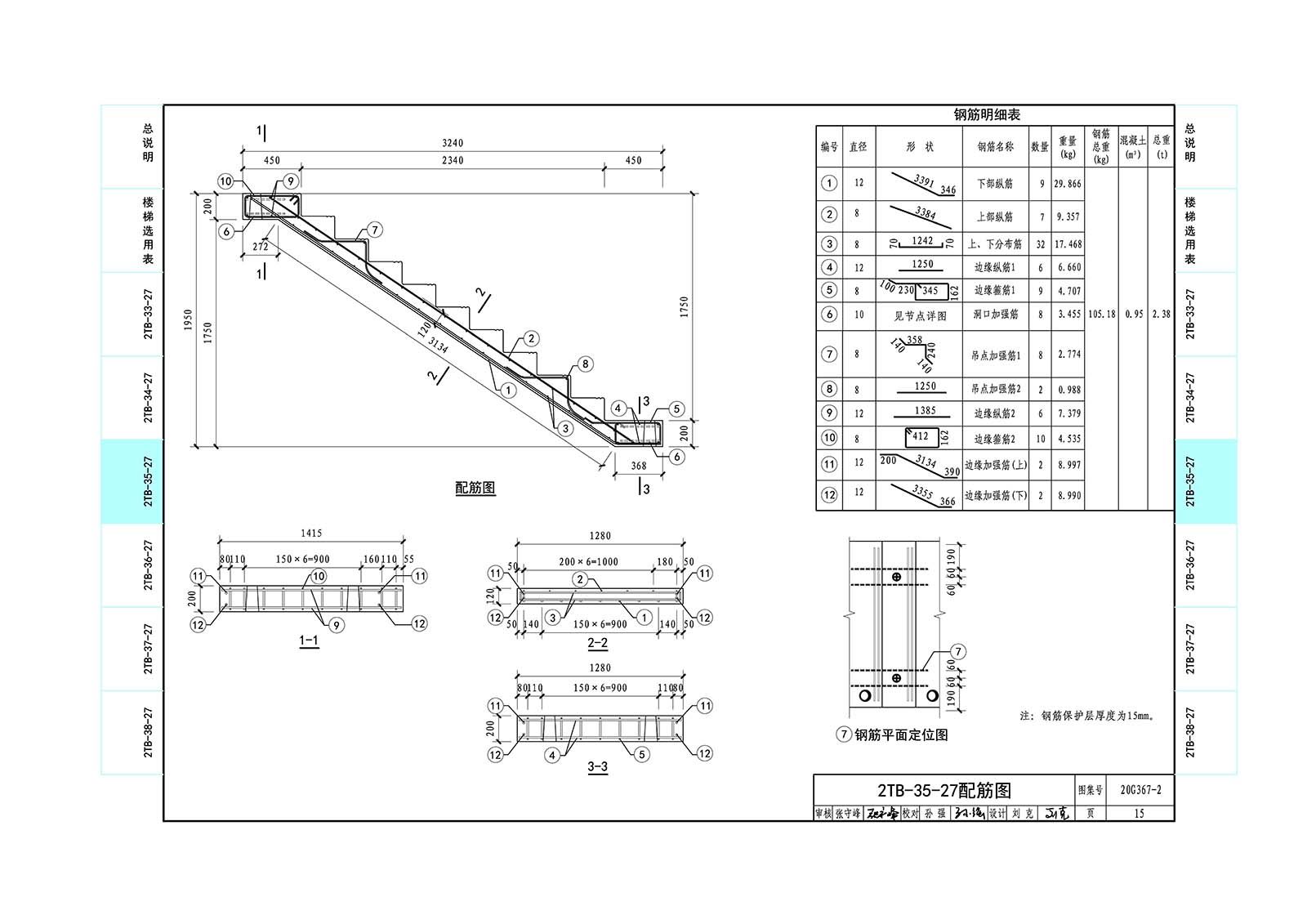

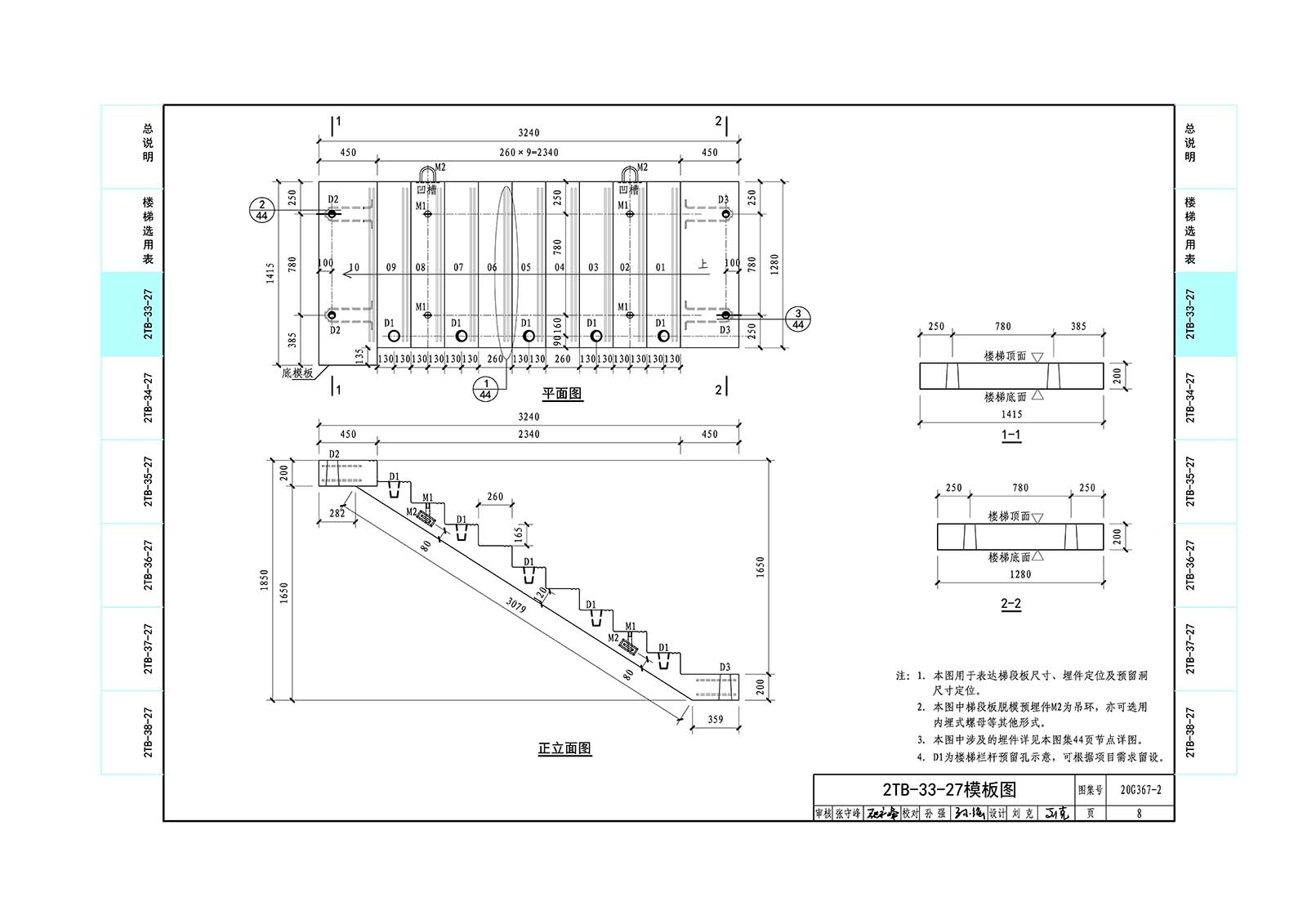

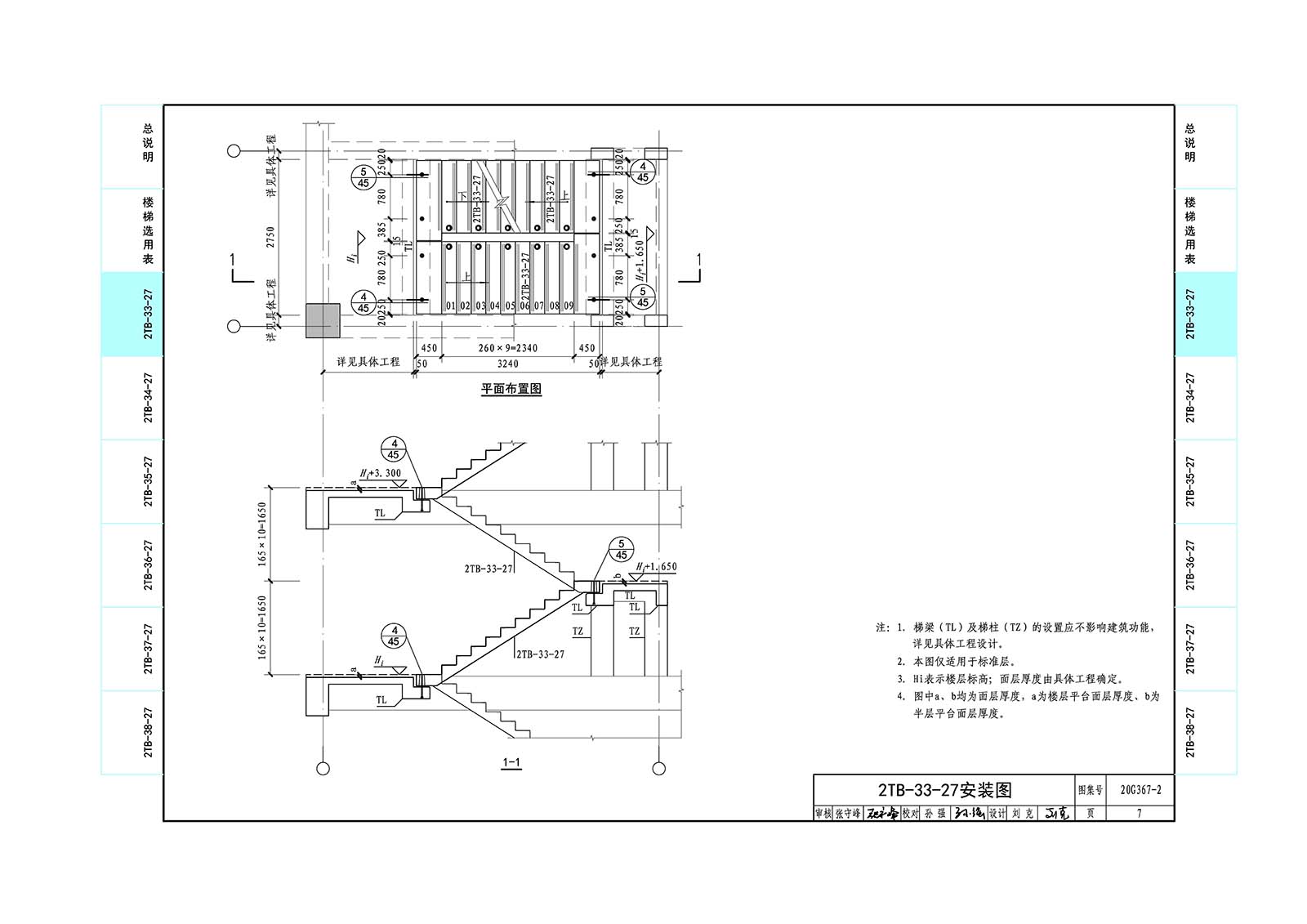

        本圖集根據國家現行標準并結合工程實踐經驗，編制了公共建筑中常見的樓梯間凈寬為2750mm的雙跑樓梯和三跑樓梯。若樓梯間凈寬為其他尺寸，可參照本圖集使用。樓梯選用表給出建筑層高、樓梯樣式、鋼筋重量、混凝土方量、梯段板重等數據，方便使用人員選用。圖集中配有不同型號的預制鋼筋混凝土樓梯安裝圖、模板圖與配筋圖，可供設計人員直接選用或參考使用，生產單位根據設計文件及圖集進行生產，施工單位按設計文件并參考圖集進行安裝、施工。對預制鋼筋混凝土樓梯上、下端連接節點，本圖集根據最新試驗研究的結論給出了一種采用柔性灌漿料的連接節點，并配合該節點采用喇叭型灌漿孔及隔離層等節點構造。預制鋼筋混凝土樓梯在變形要求較高的結構中，該節點具有良好的適用性，設計人員可根據具體工程情況進行選用。
