17J911：建筑專業設計常用數據
- 圖集編號
- 17J911
- 圖集名稱
- 建筑專業設計常用數據
- 定價
- 136.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 中國中元國際工程有限公司
內容簡介
本圖集為修編圖集，替代原圖集08J911 《建筑專業設計常用數據》。適合全國建筑設計及建筑工程專業設計人員、教師和學生、建設單位、規劃相關單位、施工單位和監理單位人員使用。
本圖集結合設計人員使用的要求和特點，分為總平面、建筑設計、防火設計、人防設計、節能設計、室內環境、附錄七大部分。
本圖集是一本以建筑設計常用數據為主要內容，知識覆蓋面廣，方便使用者查閱的技術資料匯編。其特點是從各類工程建筑設計規范、標準、手冊、標準圖集等設計資料中，摘取常用的數據進行分類、歸納、注釋出處并匯集成冊，可方便使用者快速查詢工作設計中所需要的各類相關數據，從而提高工作效率。
備注
替代08J911
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 5 |

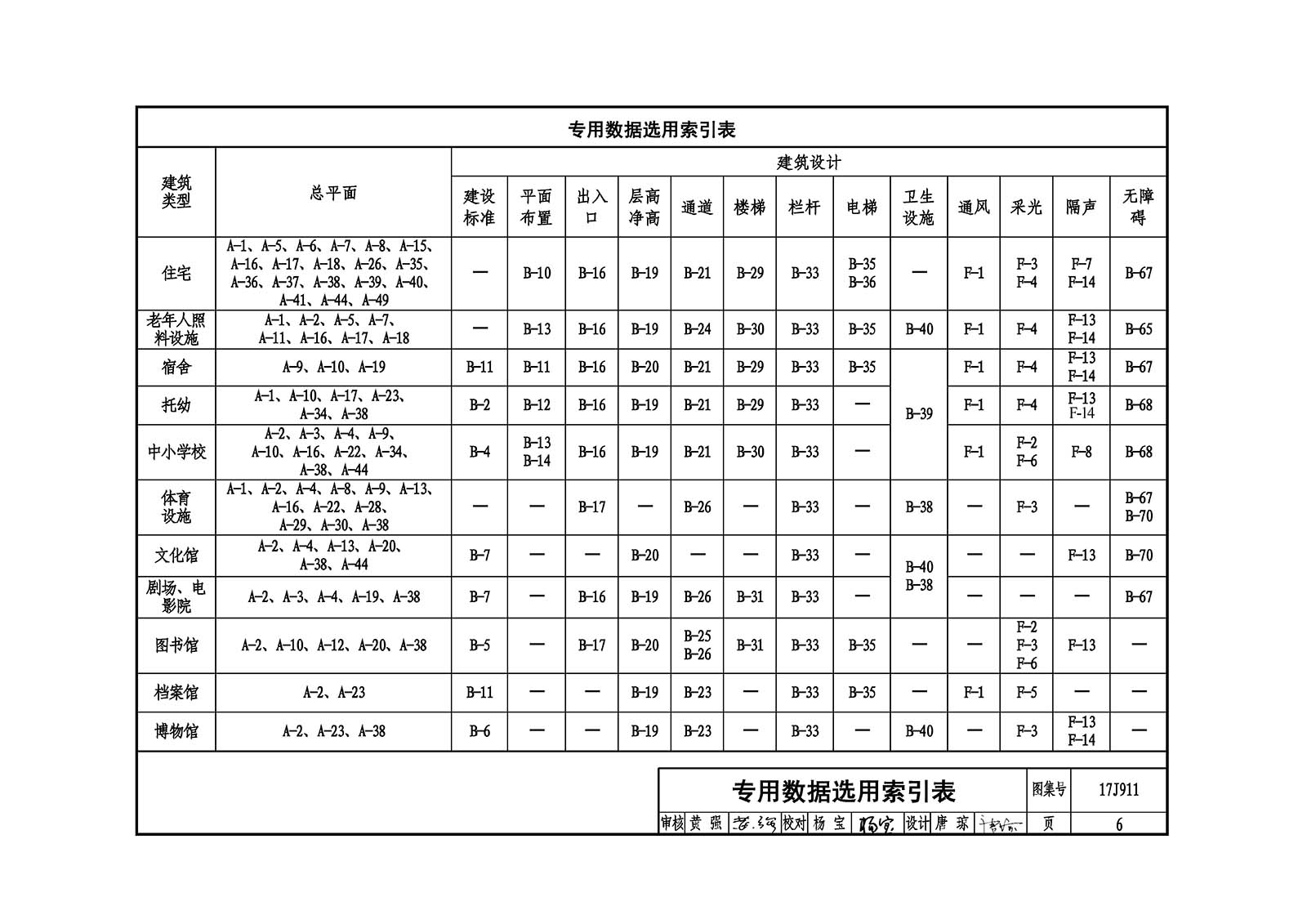

| 專用數據選用索引表 | 6 |
| 一、總平面 | |
| 城鄉用地分類和代碼 | A-1 |
| 城市規劃對建筑基地和建筑的限定 | A-4 |
| 建筑日照標準 | A-5 |
| 用地指標-城市居住區 | A-6 |
| 用地指標-農村中小學 | A-9 |
| 用地指標-學校、科研、幼兒園 | A-10 |
| 用地指標-綜合醫院、中醫醫院、老年養護院 | A-11 |
| 用地指標-圖書館 | A-12 |
| 用地指標-體育、文化設施 | A-13 |
| 用地指標-黨政機關辦公、社區服務 | A-14 |
| 用地指標-人防 | A-15 |
| 其他總平面數據-居住區配套設施 | A-16 |
| 其他總平面數據-宿舍、電影院、劇場 | A-19 |
| 其他總平面數據-圖書館、文化館 | A-20 |
| 其他總平面數據-展覽、旅館、實驗室 | A-21 |
| 其他總平面數據-中小學 | A-22 |
| 其他總平面數據-托幼、博物、飲食、檔案館 | A-23 |
| 其他總平面數據-醫院 | A-24 |
| 其他總平面數據-醫院、社區衛生、婦幼保健 | A-25 |
| 其他總平面數據-急救、避難 | A-26 |
| 其他總平面數據-福利院 | A-27 |
| 其他總平面數據-體育 | A-28 |
| 其他總平面數據-商店、車庫 | A-31 |
| 其他總平面數據-停車場 | A-32 |
| 其他總平面數據-港口、鐵路客運站 | A-33 |
| 其他總平面數據-汽車客運站、人防、圍墻 | A-34 |
| 其他總平面數據-公共衛生設施 | A-35 |
| 道路 | A-36 |
| 停車場（庫） | A-38 |
| 豎向-高程、坡度 | A-40 |
| 豎向-坡度、擋土墻、護坡 | A-41 |
| 豎向-邊坡 | A-42 |
| 豎向-排水 | A-43 |
| 綠化 | A-44 |
| 綠化-植物與建筑物、管線距離 | A-45 |
| 管線綜合 | A-46 |
| 特殊土質場地-濕陷性黃土區 | A-50 |
| 特殊土質場地-膨脹土地區 | A-51 |
| 雨水控制及利用 | A-52 |
| 安全、防振 | A-53 |
| 無障礙 | A-54 |
| 二、建筑設計 | |
| 建設標準-黨政機關辦公用房 | B-1 |
| 建設標準-檔案館、飲食建筑 | B-2 |
| 建設標準-幼兒園 | B-3 |
| 建設標準-中小學 | B-4 |
| 建設標準-圖書館 | B-5 |
| 建設標準-博物館、展覽 | B-6 |
| 建設標準-文化館、劇場 | B-7 |
| 建設標準-綜合醫院、急救中心、婦幼保健 | B-8 |
| 建設標準-鐵路車站、疾控機構 | B-9 |
| 平面布置-住宅 | B-10 |
| 平面布置-辦公、檔案館、旅館、宿舍 | B-11 |
| 平面布置-托兒所、幼兒園 | B-12 |
| 平面布置-老年人照料設施、中小學 | B-13 |
| 平面布置-中小學 | B-14 |
| 平面布置-綜合醫院 | B-15 |
| 出入口 | B-16 |

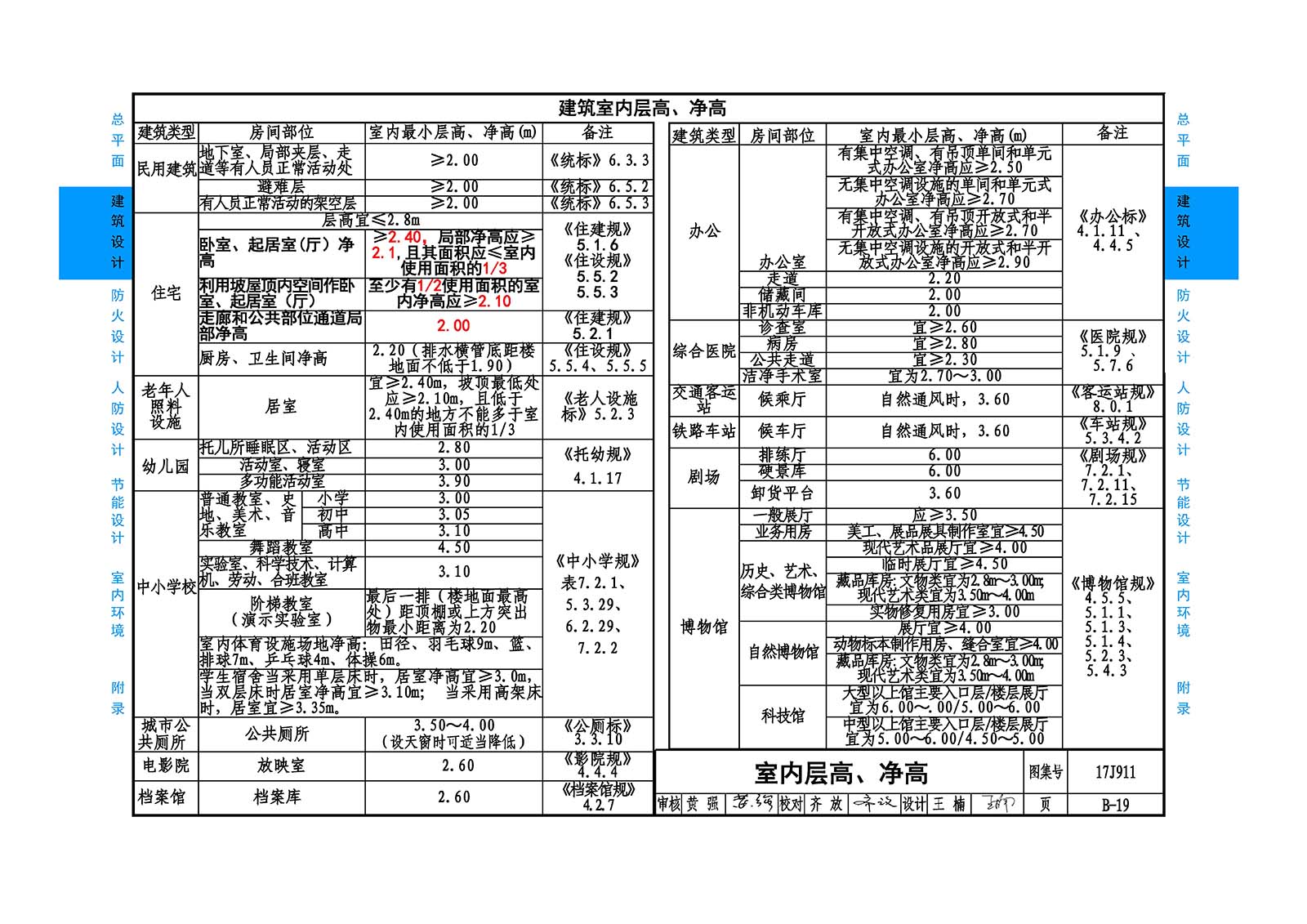

| 室內層高、凈高 | B-19 |
| 通道 | B-21 |
| 通道、自動扶梯、自動人行通道 | B-28 |
| 樓梯 | B-29 |
| 欄桿 | B-33 |
| 汽車、自行車坡道 | B-34 |
| 電梯 | B-35 |
| 衛生設施 | B-37 |
| 屋面 | B-41 |
| 變形縫 | B-44 |
| 建筑幕墻 | B-46 |
| 門窗、玻璃 | B-48 |
| 墻身 | B-50 |
| 地下防水等級、適用范圍、設防要求 | B-55 |
| 地下防水材料 | B-56 |
| 無障礙出入口、輪椅坡道、通道、門 | B-64 |
| 無障礙電梯、升降平臺、樓梯、臺階、扶手 | B-65 |
| 無障礙公共廁所、機動車位、低位服務設施 | B-66 |
| 無障礙公共浴室、客房、輪椅席位、住房及宿舍 | B-67 |
| 各類公共建筑無障礙設計要點 | B-68 |
| 三、防火設計 | |
| 建筑分類 | C-1 |
| 耐火等級 | C-2 |
| 防火間距-民用建筑之間 | C-3 |
| 防火間距-民用建筑與廠房 | C-4 |
| 防火間距-民用建筑與倉庫 | C-5 |
| 防火間距-車庫（場）與其他建筑 | C-6 |
| 防火間距-液體儲罐（區）和與其他建筑 | C-7 |
| 防火間距-氣體儲罐（區）與建筑物 | C-8 |
| 防火間距-液氧儲罐與建筑物 | C-9 |
| 防火間距-液化石油氣儲罐與民用建筑 | C-10 |
| 防火間距-加油站設備與民用建筑 | C-11 |
| 民用建筑物保護類別劃分 | C-12 |
| 防火間距-燃氣調壓站、人防采光井 | C-13 |
| 防火間距-施工現場 | C-14 |
| 消防車道 | C-15 |
| 總平面消防救援、建筑高度、層數計算 | C-17 |
| 構件的燃燒性能和耐火極限 | C-18 |
| 特別場所裝修材料的燃燒性能等級 | C-20 |
| 建筑內部各部位裝修材料的燃燒性能等級 | C-21 |
| 不同耐火等級建筑允許建筑高度或?qū)訑?shù)、防火分區最大允許建筑面積 | C-23 |

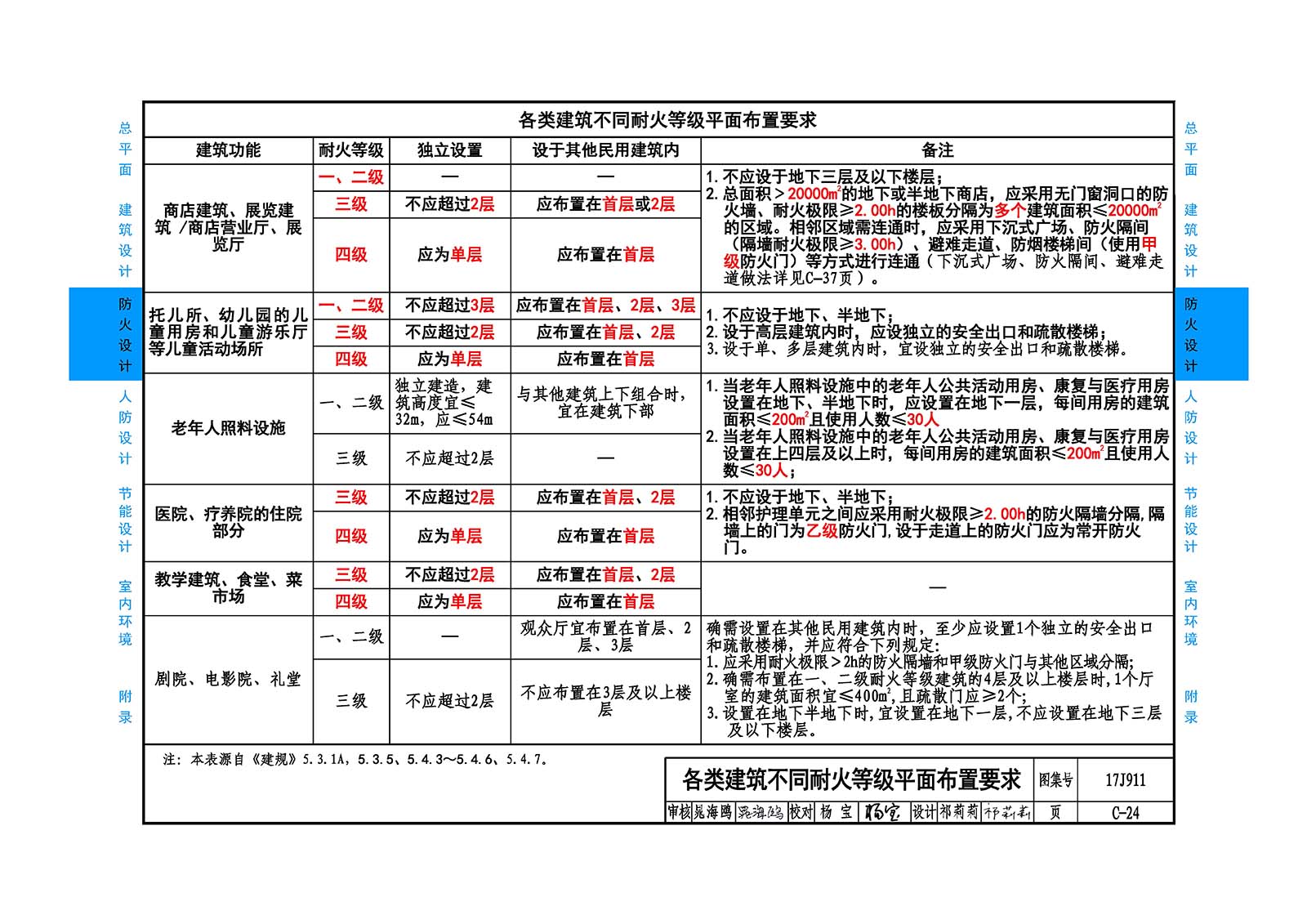

| 各類建筑不同耐火等級平面布置要求 | C-24 |
| 功能平面布置要求 | C-26 |
| 公共建筑、汽車庫安全出口 | C-28 |
| 公共建筑疏散門 | C-29 |
| 公共建筑疏散寬度 | C-30 |
| 公共建筑疏散距離 | C-32 |
| 住宅安全疏散 | C-33 |
| 疏散樓梯間 | C-34 |
| 消防電梯及前室 | C-36 |
| 下沉式廣場、防火隔間、避難走道 | C-37 |
| 防火隔墻、防火門窗設置 | C-38 |
| 建筑保溫和外墻裝飾 | C-42 |
| 避難和救援 | C-43 |
| 建筑防煙 | C-44 |
| 建筑排煙 | C-45 |
| 四、人防設計 | |
| 一般規定 | D-1 |
| 出入口 | D-2 |
| 人防門 | D-4 |
| 洗消間、通風口、柴油電站、平戰轉換 | D-5 |
| 醫療工程 | D-6 |
| 早期核輻射和口部常規武器防護設計要點 | D-7 |
| 核5級常5級甲類防空專業隊隊員掩蔽部和甲類一等人員掩蔽所設計要點 | D-9 |
| 核5級常5級甲類防空專業隊裝備掩蔽部和核6級常6級甲類人防汽車庫設計要點 | D-10 |
| 核5級常5級和核6級常6級甲類二等人員掩蔽所設計要點 | D-11 |
| 常6級乙類二等人員掩蔽所設計要點 | D-12 |
| 核6級常6級甲類人防物資庫設計要點 | D-13 |
| 五、節能設計 | |
| 建筑熱工設計區劃指標及設計原則 | E-1 |
| 主要城鎮熱工設計區屬 | E-2 |

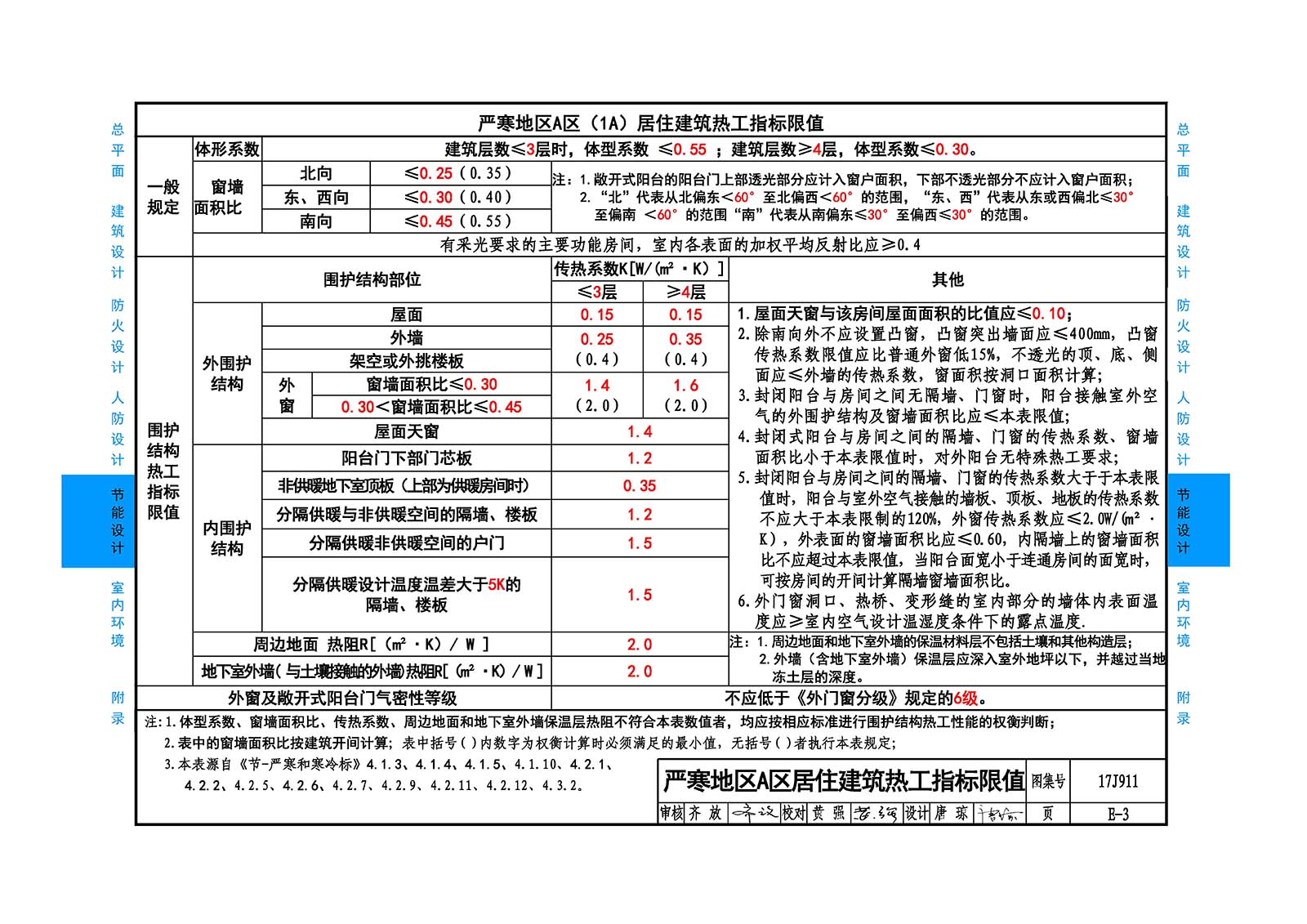

| 嚴寒地區A區居住建筑熱工指標限值 | E-3 |
| 嚴寒地區B區居住建筑熱工指標限值 | E-4 |
| 嚴寒地區C區居住建筑熱工指標限值 | E-5 |
| 寒冷地區A區居住建筑熱工指標限值 | E-6 |
| 寒冷地區B區居住建筑熱工指標限值 | E-7 |
| 夏熱冬冷地區居住建筑熱工指標限值 | E-8 |
| 溫和地區居住建筑熱工指標限值 | E-9 |
| 夏熱冬暖（北區）居住建筑熱工指標限值 | E-10 |
| 夏熱冬暖（南區）居住建筑熱工指標限值 | E-11 |
| 嚴寒和寒冷地區居住建筑設計供暖年累計熱負荷和能耗值 | E-12 |
| 嚴寒和寒冷地區居住建筑設計供暖年累計熱負荷和能耗值、外墻平壁傳熱系數的修正系數 | E-15 |
| 嚴寒A、B區公共建筑熱工設計要求 | E-16 |
| 嚴寒A、B區公共建筑圍護結構熱工性能限值 | E-17 |
| 嚴寒C區公共建筑熱工設計要求 | E-18 |
| 嚴寒C區公共建筑圍護結構熱工性能限值 | E-19 |
| 寒冷地區公共建筑熱工設計要求 | E-20 |
| 寒冷地區公共建筑圍護結構熱工性能限值 | E-21 |
| 夏熱冬冷地區公共建筑熱工設計要求 | E-22 |
| 夏熱冬冷地區公共建筑圍護結構熱工性能限值 | E-23 |
| 夏熱冬暖地區公共建筑熱工設計要求 | E-24 |
| 夏熱冬暖地區公共建筑圍護結構熱工性能限值 | E-25 |
| 溫和地區公共建筑熱工設計要求 | E-26 |
| 溫和地區公共建筑圍護結構熱工性能限值 | E-27 |
| 常用建筑材料干密度及導熱系數 | E-28 |
| 常用保溫材料主要性能指標 | E-30 |
| 常用保溫材料導熱系數的修正系數 | E-31 |
| 不同厚度加氣混凝土外墻熱工性能指標 | E-32 |
| 典型玻璃配合不同窗框的整窗傳熱系數 | E-33 |
| 典型玻璃光學、熱工性能參數 | E-34 |
| 種植屋面熱工參數 | E-35 |
| 六、室內環境 | |
| 通風 | F-1 |
| 采光 | F-2 |
| 隔聲-住宅 | F-7 |
| 隔聲-學校 | F-8 |
| 隔聲-醫院 | F-9 |
| 隔聲-旅館 | F-10 |
| 隔聲-辦公 | F-11 |
| 隔聲-商業 | F-12 |
| 隔聲-其他建筑 | F-13 |
| 室內環境污染控制 | F-15 |
| 七、附錄 | |
| 選用設計標準、規范目錄 | G-1 |
| 中國光氣候分區 | G-7 |
| 全國建筑熱工設計一級區劃 | G-8 |
