20CG48：優肋免拆模組合樓板設計與構造
- 圖集編號
- 20CG48
- 圖集名稱
- 優肋免拆模組合樓板設計與構造
- 定價
- 27.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 上海歐本鋼結構有限公司
內容簡介
本圖集適用于抗震設防烈度為8度及8度以下地區的一般工業與民用建筑的樓、屋面板，可用于預制及現澆鋼筋混凝土結構、鋼結構有梁樓蓋系統及砌體結構。
本圖集主要介紹上海歐本鋼結構有限公司研發生產的優肋免拆模組合樓板的設計及構造做法。優肋免拆模組合樓板受力性能等同于普通現澆混凝土樓板，防腐防潮，施工方便。
圖集內容包括優肋免拆模組合樓板的產品性能、材料、設計、制作運輸、施工及施工圖繪制規則、相關節點構造詳圖、優肋組合樓板選用表格以及設計示例。
本圖集供設計、施工、監理、審圖等工程技術人員參考使用。
目錄
| 目錄 | 1 |
|---|---|

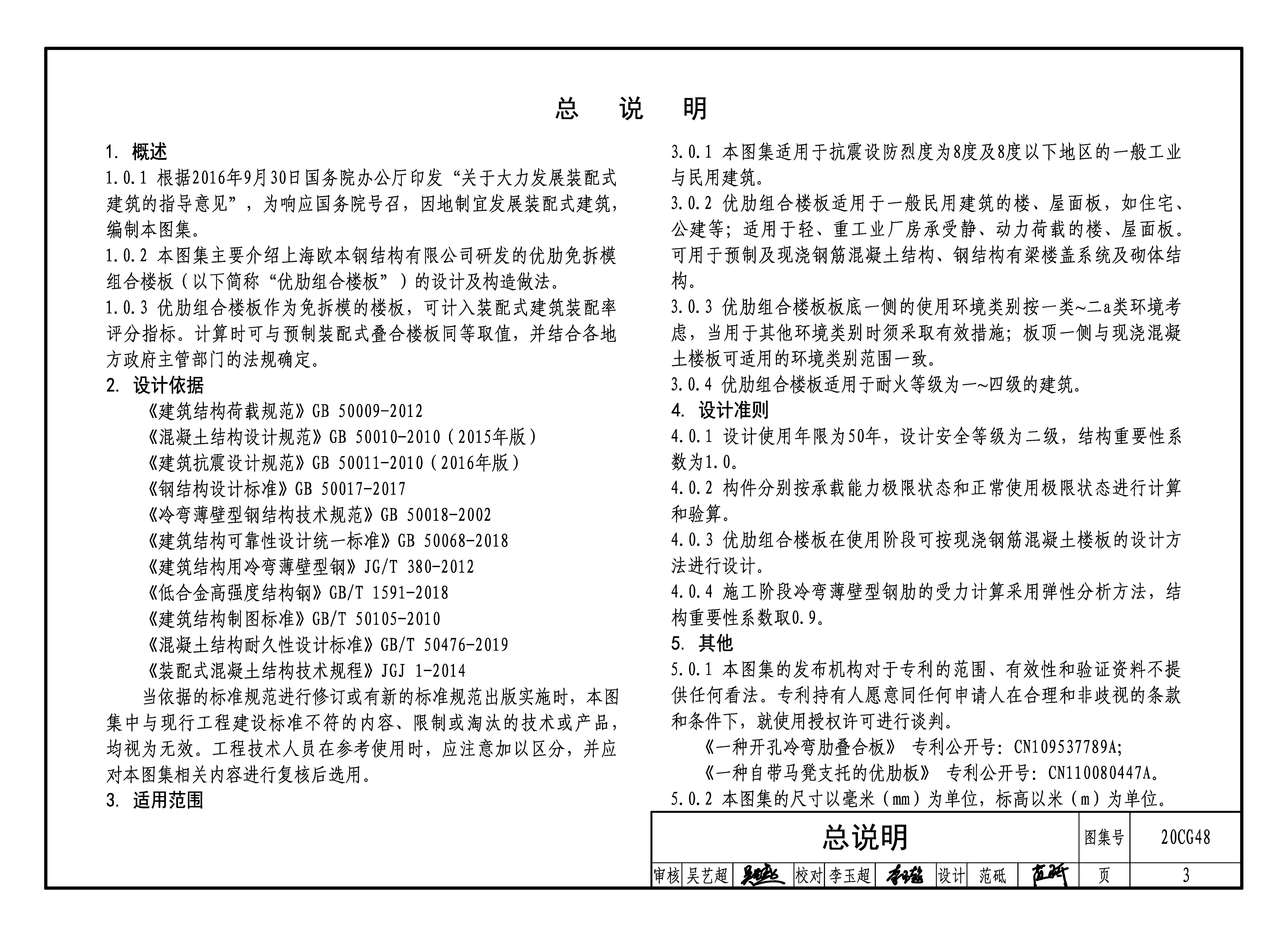

| 總說明 | 3 |
| 第一部分 優肋免拆模組合樓板設計 | |
| 1.產品及性能 | 4 |
| 1.1產品簡介 | 4 |
| 1.2優肋組合模板 | 4 |
| 1.3優肋組合樓板 | 4 |
| 1.4產品優勢 | 5 |
| 1.5構件規格及編號 | 5 |
| 2.材料 | 5 |
| 2.1纖維增強水泥底板（簡稱底板) | 5 |
| 2.2冷彎薄壁型鋼肋 | 5 |
| 2.3鋼筋 | 5 |
| 2.4混凝土 | 6 |
| 2.5連接 | 6 |
| 3.設計原則 | 6 |
| 3.1構件設計 | 6 |
| 3.2計算方法 | 6 |
| 3.3布置原則 | 7 |
| 3.4設計流程 | 7 |
| 4.優肋組合模板 | 7 |
| 4.1模板形式 | 7 |
| 4.2Z形肋截面及開孔 | 8 |
| 4.3優肋組合模板幾何參數 | 8 |
| 4.4優肋組合模板方向 | 8 |
| 4.5優肋組合模板支座及支撐 | 9 |
| 5.優肋組合樓板 | 10 |
| 5.1樓板配筋 | 10 |
| 5.2構造要求 | 10 |
| 6.制作運輸與施工要求 | 11 |
| 6.1施工管線敷設 | 11 |
| 6.2制作與運輸要求 | 11 |
| 6.3施工要求 | 12 |
| 第二部分表格 | |
| 優肋組合樓板設計參數表 | 13 |
| 第三部分構造詳圖 | |
| 板上開洞補強構造 | 14 |
| 優肋組合樓板與混凝土梁連接構造、板面變標高構造 | 15 |
| 優肋組合樓板與鋼梁連接構造 | 16 |
| 混凝土柱邊角加支撐及轉角可拆卸托桿節點、鋼柱邊角加支撐及托板節點 | 17 |
| 優肋組合樓板寬度方向布板余數 | 18 |
| 第四部分 設計示例 | |
| 示例1 混凝土結構住宅樓板設計 | 19 |
| 示例2 鋼結構公共建筑樓板設計 | 22 |
| 示例3 工業建筑樓板設計 | 24 |
| 優肋組合樓板產品特點 | 26 |
| 優肋組合樓板耐火性能 | 27 |
