G520-1~2：鋼吊車梁（6m~9m）（2020年合訂本）

圖集編號

G520-1~2

圖集名稱

鋼吊車梁（6m~9m）（2020年合訂本）

定價

108.00 元

開本

16 開

主編單位

北京交大建筑勘察設計院有限公司
中國建筑標準設計研究院有限公司

圖集咨詢

圖集購買

內容簡介

       國家建筑標準設計圖集是對03SG520-1、03SG520-2、08SG520-3《鋼吊車梁》的修編。本次修編依據《建筑結構可靠性設計統一標準》GB 50068-2018、《建筑結構荷載規范》GB 50009-2012、《鋼結構設計標準》GB 50017-2017等新標準，結合近年來工程應用中的反饋意見，對圖集原有內容進行了系統梳理和修訂。
       本合訂本圖集編制對象為實腹式鋼吊車梁，采用焊接工字形截面和熱軋H型鋼截面。適用于一般用途（軟鉤）吊車，適用工作級別為A1～A5（輕、中級工作制），適用吊車起重量為 3t～50t（焊接截面）和3～20t（H型鋼截面）。20G520-1是以Q235鋼材設計編制，20G520-2是以Q355鋼材設計編制。
       本圖集供建筑設計人員參考選用。施工單位、監理單位、建設單位工程技術人員也可參考使用。

20G520-1
目錄	1
總說明	3
圖例及連接的標注方式	10

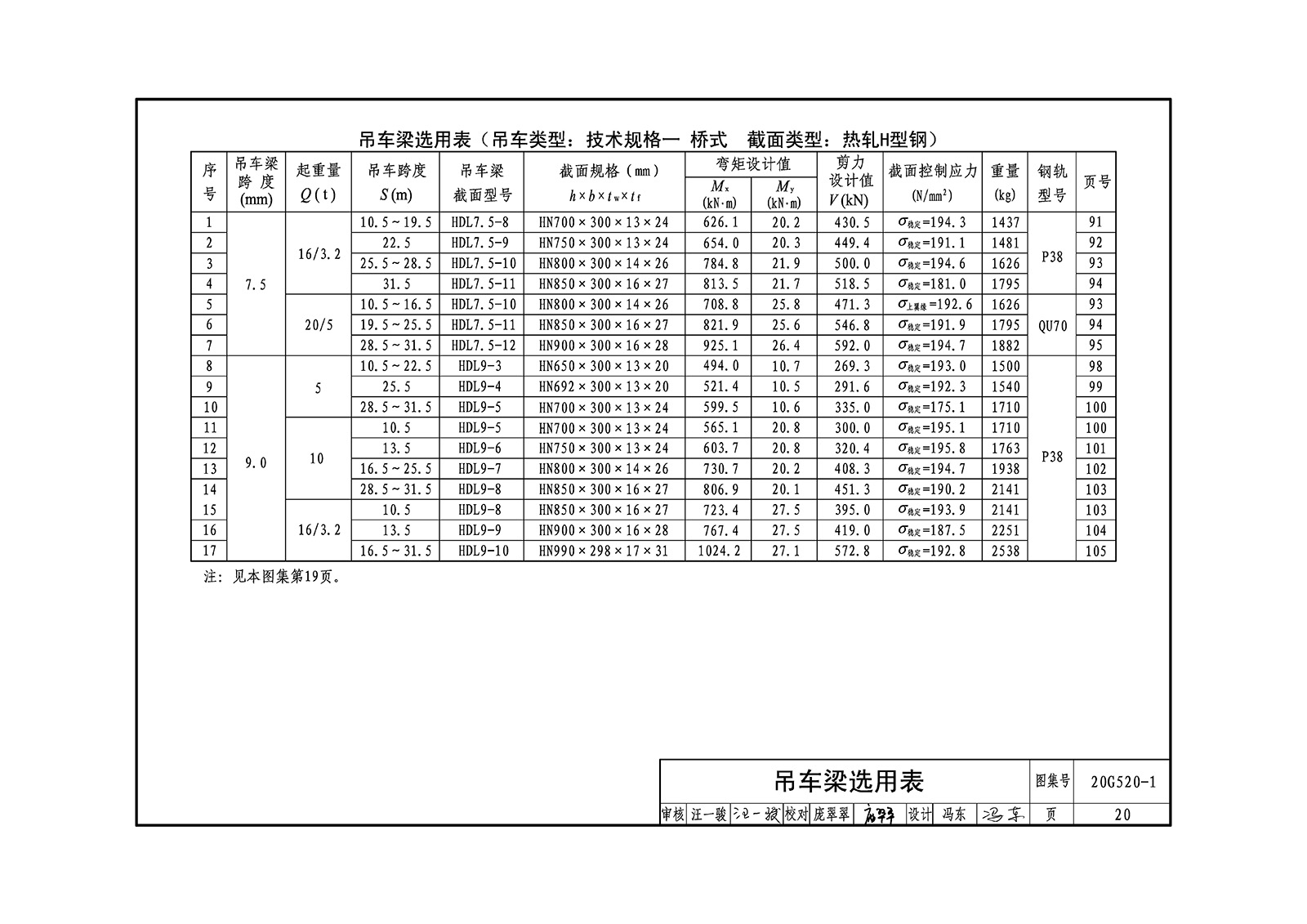

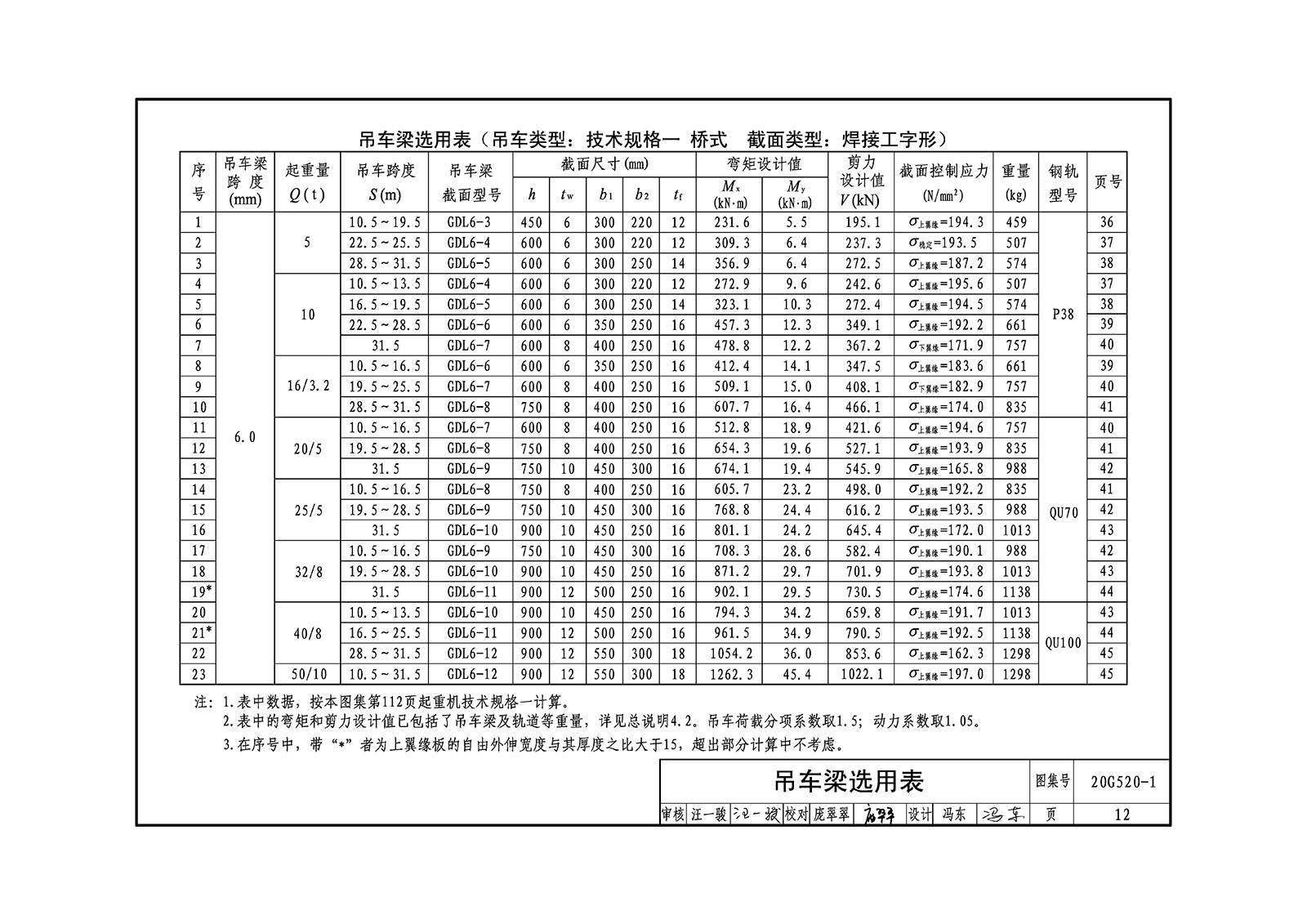

吊車梁選用表	11
構件布置及編號示意圖
6.0m吊車梁構件布置及編號示意圖	23

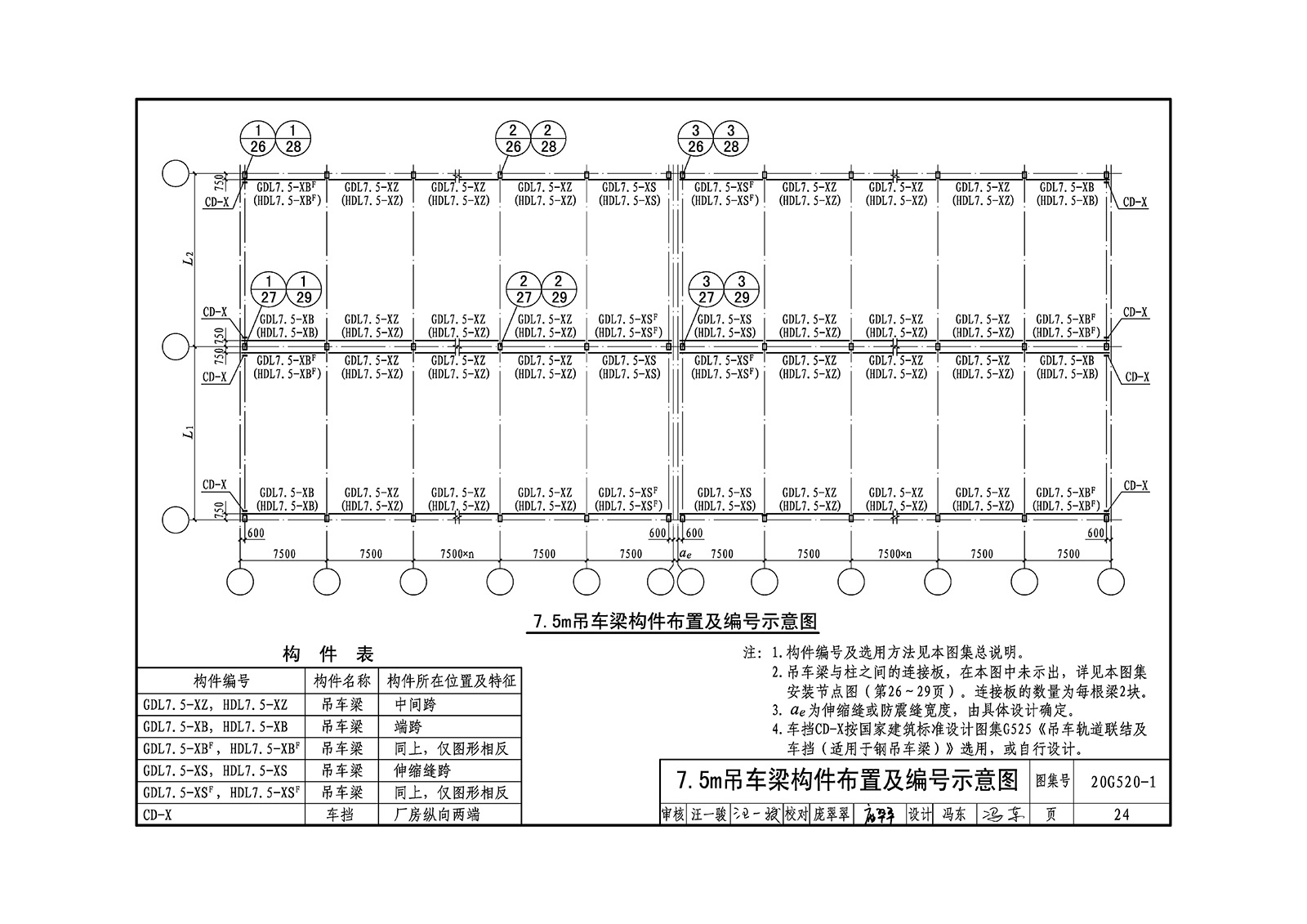

7.5m吊車梁構件布置及編號示意圖	24
9.0m吊車梁構件布置及編號示意圖	25

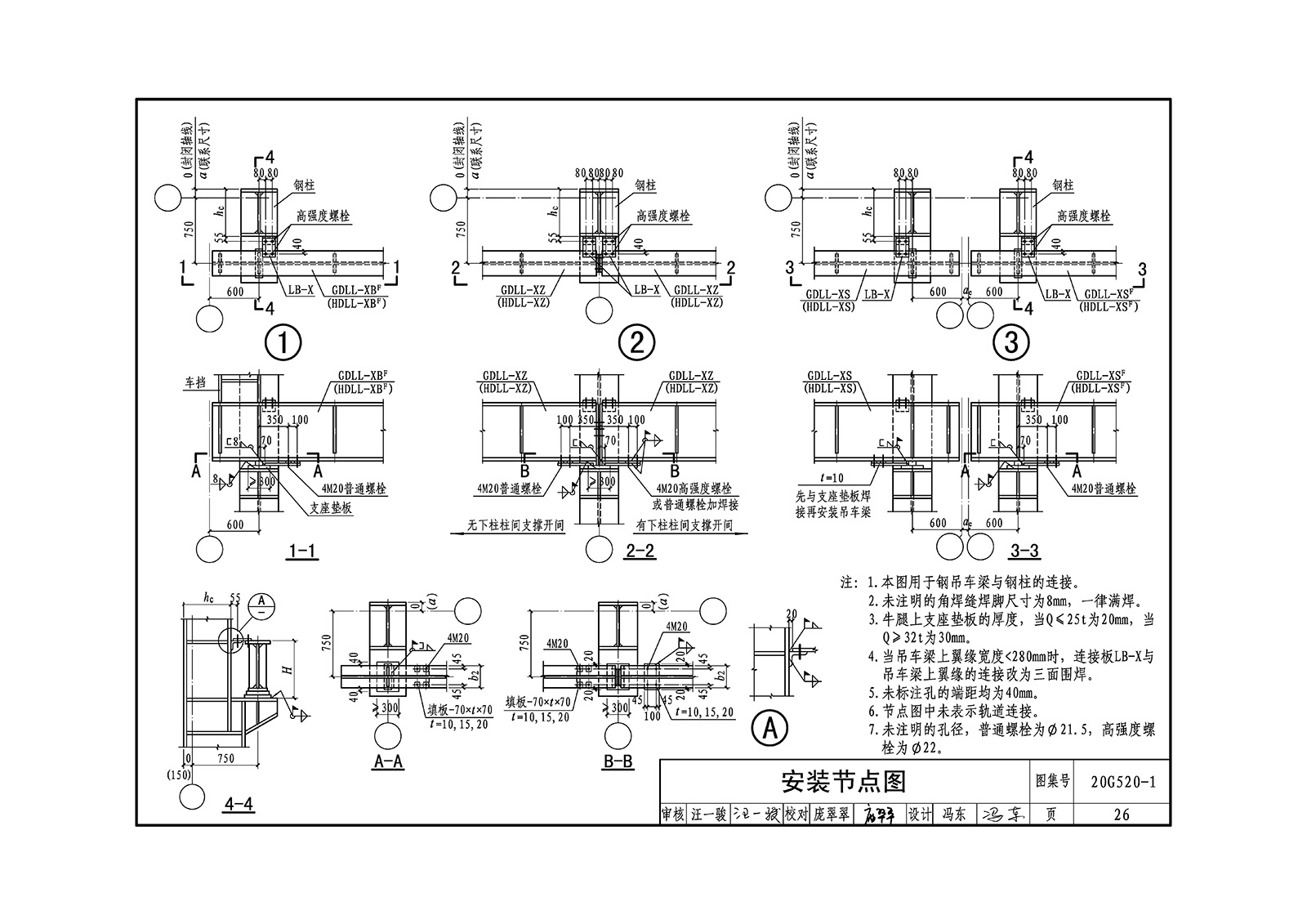

安裝節點圖	26
吊車梁平板支座局部修改圖	31
軌道孔位圖	32
焊接工字形截面吊車梁詳圖
GDL6-1Z、1B、1BF、1S、1SF詳圖	34
GDL6-2Z、2B、2BF、2S、2SF詳圖	35
GDL6-3Z、3B、3BF、3S、3SF詳圖	36
GDL6-4Z、4B、4BF、4S、4SF詳圖	37

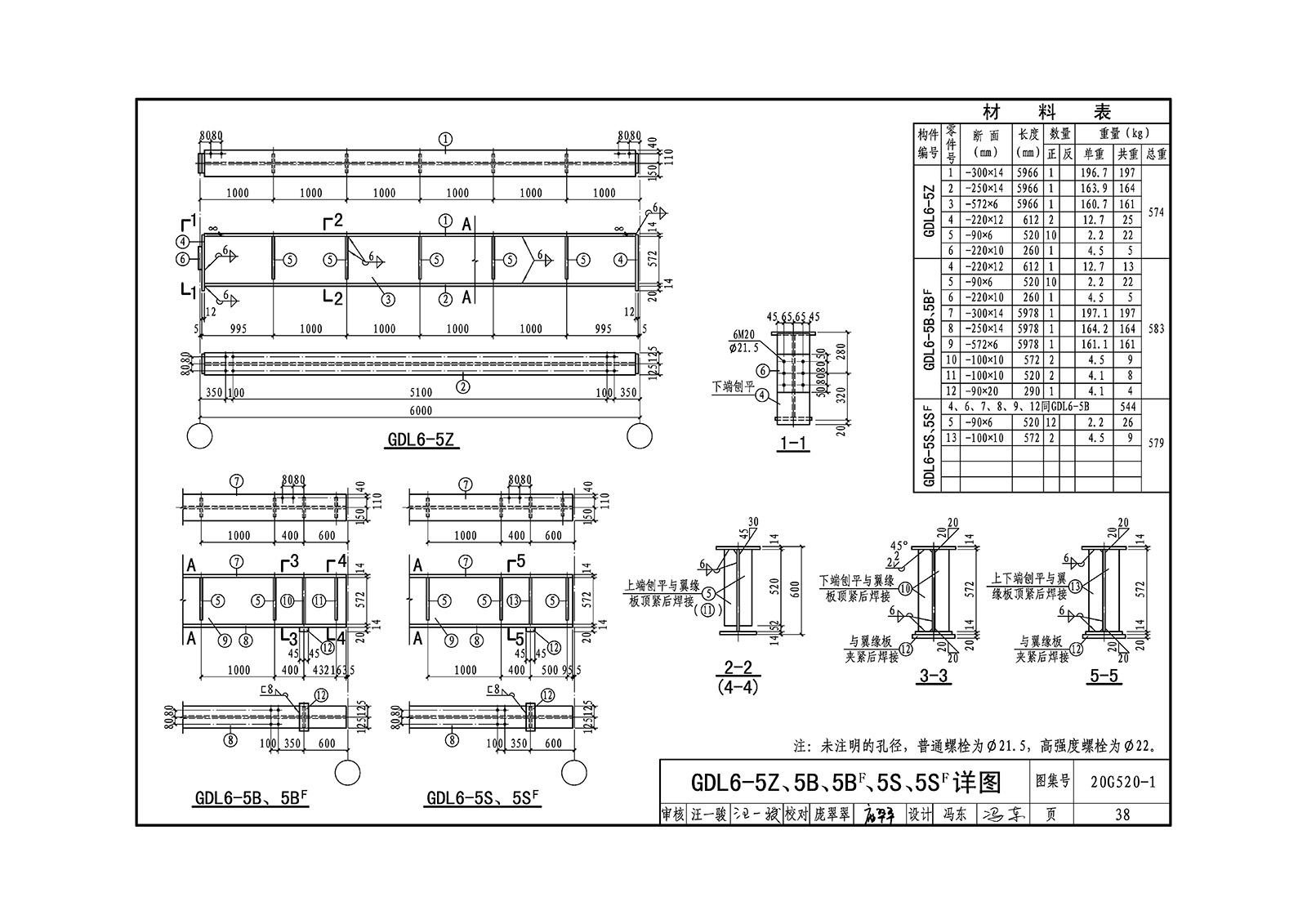

GDL6-5Z、5B、5BF、5S、5SF詳圖	38
GDL6-6Z、6B、6BF、6S、6SF詳圖	39
GDL6-7Z、7B、7BF、7S、7SF詳圖	40
GDL6-8Z、8B、8BF、8S、8SF詳圖	41
GDL6-9Z、9B、9BF、9S、9SF詳圖	42
GDL6-10Z、10B、10BF、10S、10SF詳圖	43
GDL6-11Z、11B、11BF、11S、11SF詳圖	44
GDL6-12Z、12B、12BF、12S、12SF詳圖	45
GDL7.5-1Z、1B、1BF、1S、1SF詳圖	46
GDL7.5-2Z、2B、2BF、2S、2SF詳圖	47
GDL7.5-3Z、3B、3BF、3S、3SF詳圖	48
GDL7.5-4Z、4B、4BF、4S、4SF詳圖	49
GDL7.5-5Z、5B、5BF、5S、5SF詳圖	50
GDL7.5-6Z、6B、6BF、6S、6SF詳圖	51
GDL7.5-7Z、7B、7BF、7S、7SF詳圖	52
GDL7.5-8Z、8B、8BF、8S、8SF詳圖	53
GDL7.5-9Z、9B、9BF、9S、9SF詳圖	54
GDL7.5-10Z、10B、10BF、10S、10SF詳圖	55
GDL7.5-11Z、11B、11BF、11S、11SF詳圖	56
GDL7.5-12Z、12B、12BF、12S、12SF詳圖	57
GDL7.5-13Z、13B、13BF、13S、13SF詳圖	58
GDL7.5-14Z、14B、14BF、14S、14SF詳圖	59
GDL9-1Z、1B、1BF、1S、1SF詳圖	60
GDL9-2Z、2B、2BF、2S、2SF詳圖	61
GDL9-3Z、3B、3BF、3S、3SF詳圖	62
GDL9-4Z、4B、4BF、4S、4SF詳圖	63
GDL9-5Z、5B、5BF、5S、5SF詳圖	64
GDL9-6Z、6B、6BF、6S、6SF詳圖	65
GDL9-7Z、7B、7BF、7S、7SF詳圖	66
GDL9-8Z、8B、8BF、8S、8SF詳圖	67
GDL9-9Z、9B、9BF、9S、9SF詳圖	68
GDL9-10Z、10B、10BF、10S、10SF詳圖	69
GDL9-11Z、11B、11BF、11S、11SF詳圖	70
GDL9-12Z、12B、12BF、12S、12SF詳圖	71
GDL9-13Z、13B、13BF、13S、13SF詳圖	72
熱軋H型鋼截面吊車梁詳圖
HDL6-1Z、1B、1BF、1S、1SF詳圖	73
HDL6-2Z、2B、2BF、2S、2SF詳圖	74
HDL6-3Z、3B、3BF、3S、3SF詳圖	75
HDL6-4Z、4B、4BF、4S、4SF詳圖	76
HDL6-5Z、5B、5BF、5S、5SF詳圖	77
HDL6-6Z、6B、6BF、6S、6SF詳圖	78
HDL6-7Z、7B、7BF、7S、7SF詳圖	79
HDL6-8Z、8B、8BF、8S、8SF詳圖	80
HDL6-9Z、9B、9BF、9S、9SF詳圖	81
HDL6-10Z、10B、10BF、10S、10SF詳圖	82
HDL6-11Z、11B、11BF、11S、11SF詳圖	83
HDL7.5-1Z、1B、1BF、1S、1SF詳圖	84
HDL7.5-2Z、2B、2BF、2S、2SF詳圖	85
HDL7.5-3Z、3B、3BF、3S、3SF詳圖	86
HDL7.5-4Z、4B、4BF、4S、4SF詳圖	87
HDL7.5-5Z、5B、5BF、5S、5SF詳圖	88
HDL7.5-6Z、6B、6BF、6S、6SF詳圖	89
HDL7.5-7Z、7B、7BF、7S、7SF詳圖	90
HDL7.5-8Z、8B、8BF、8S、8SF詳圖	91
HDL7.5-9Z、9B、9BF、9S、9SF詳圖	92
HDL7.5-10Z、10B、10BF、10S、10SF詳圖	93
HDL7.5-11Z、11B、11BF、11S、11SF詳圖	94
HDL7.5-12Z、12B、12BF、12S、12SF詳圖	95
HDL9-1Z、1B、1BF、1S、1SF詳圖	96
HDL9-2Z、2B、2BF、2S、2SF詳圖	97
HDL9-3Z、3B、3BF、3S、3SF詳圖	98
HDL9-4Z、4B、4BF、4S、4SF詳圖	99
HDL9-5Z、5B、5BF、5S、5SF詳圖	100
HDL9-6Z、6B、6BF、6S、6SF詳圖	101
HDL9-7Z、7B、7BF、7S、7SF詳圖	102
HDL9-8Z、8B、8BF、8S、8SF詳圖	103
HDL9-9Z、9B、9BF、9S、9SF詳圖	104
HDL9-10Z、10B、10BF、10S、10SF詳圖	105
走道板詳圖

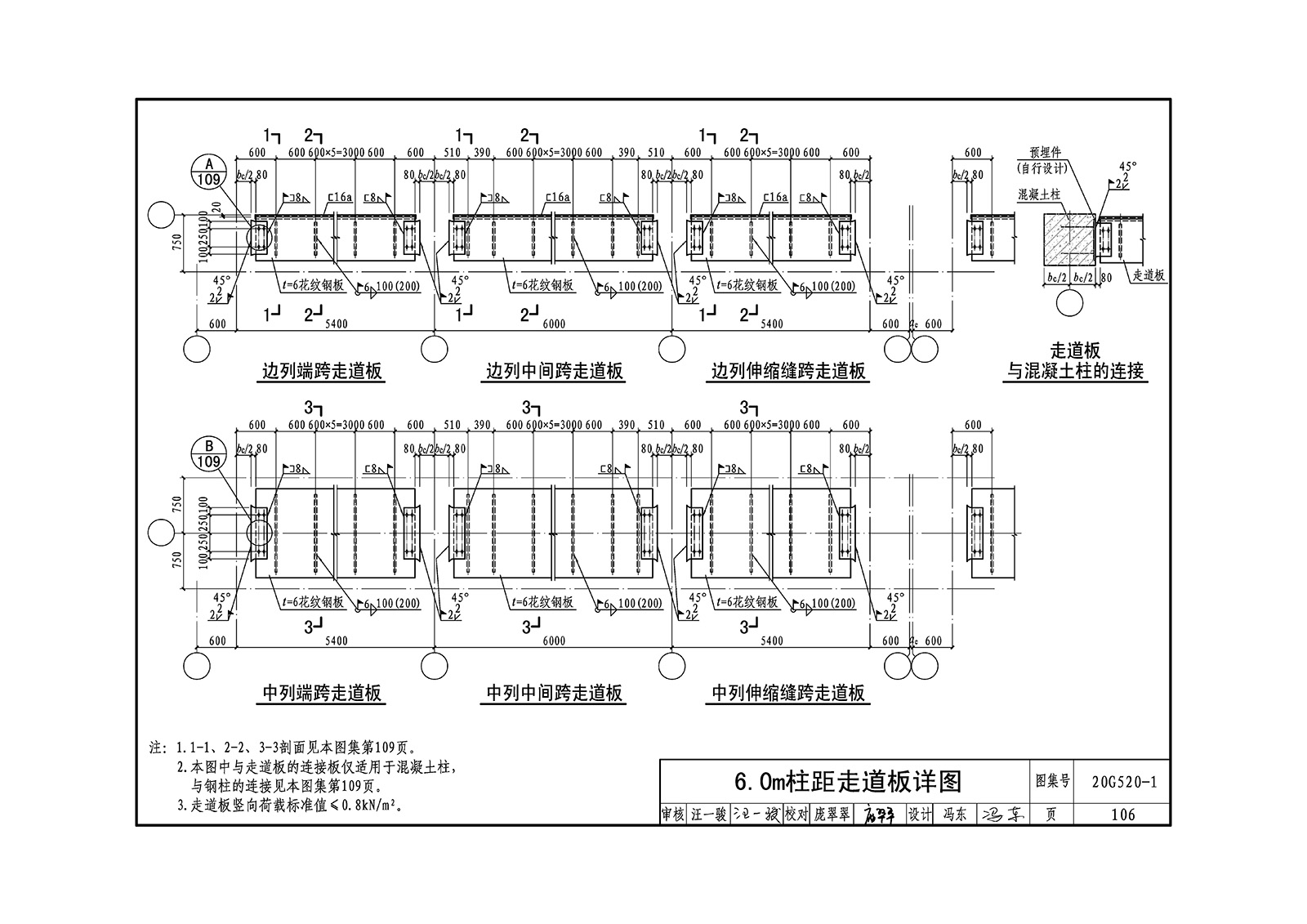

6.0m柱距走道板詳圖	106
7.5m柱距走道板詳圖	107
9.0m柱距走道板詳圖	108
走道板節點詳圖	109
LB-1~LB-16詳圖及選用表	110
起重機技術規格	111
20G520-2
目錄	1
總說明	3
圖例及連接的標注方式	10
吊車梁選用表	11
構件布置及編號示意圖
6.0m吊車梁構件布置及編號示意圖	23
7.5m吊車梁構件布置及編號示意圖	24
9.0m吊車梁構件布置及編號示意圖	25
安裝節點圖	26
吊車梁平板支座局部修改圖	31
軌道孔位圖	32
焊接工字形截面吊車梁詳圖
GDLM6-1Z、1B、1BF、1S、1SF詳圖	34
GDLM6-2Z、2B、2BF、2S、2SF詳圖	35
GDLM6-3Z、3B、3BF、3S、3SF詳圖	36
GDLM6-4Z、4B、4BF、4S、4SF詳圖	37
GDLM6-5Z、5B、5BF、5S、5SF詳圖	38
GDLM6-6Z、6B、6BF、6S、6SF詳圖	39
GDLM6-7Z、7B、7BF、7S、7SF詳圖	40
GDLM6-8Z、8B、8BF、8S、8SF詳圖	41
GDLM6-9Z、9B、9BF、9S、9SF詳圖	42
GDLM6-10Z、10B、10BF、10S、10SF詳圖	43
GDLM6-11Z、11B、11BF、11S、11SF詳圖	44
GDLM6-12Z、12B、12BF、12S、12SF詳圖	45
GDLM6-13Z、13B、13BF、13S、13SF詳圖	46
GDLM7.5-1Z、1B、1BF、1S、1SF詳圖	47
GDLM7.5-2Z、2B、2BF、2S、2SF詳圖	48
GDLM7.5-3Z、3B、3BF、3S、3SF詳圖	49
GDLM7.5-4Z、4B、4BF、4S、4SF詳圖	50
GDLM7.5-5Z、5B、5BF、5S、5SF詳圖	51
GDLM7.5-6Z、6B、6BF、6S、6SF詳圖	52
GDLM7.5-7Z、7B、7BF、7S、7SF詳圖	53
GDLM7.5-8Z、8B、8BF、8S、8SF詳圖	54
GDLM7.5-9Z、9B、9BF、9S、9SF詳圖	55
GDLM7.5-10Z、10B、10BF、10S、10SF詳圖	56
GDLM7.5-11Z、11B、11BF、11S、11SF詳圖	57
GDLM7.5-12Z、12B、12BF、12S、12SF詳圖	58
GDLM9-1Z、1B、1BF、1S、1SF詳圖	59
GDLM9-2Z、2B、2BF、2S、2SF詳圖	60
GDLM9-3Z、3B、3BF、3S、3SF詳圖	61
GDLM9-4Z、4B、4BF、4S、4SF詳圖	62
GDLM9-5Z、5B、5BF、5S、5SF詳圖	63
GDLM9-6Z、6B、6BF、6S、6SF詳圖	64
GDLM9-7Z、7B、7BF、7S、7SF詳圖	65
GDLM9-8Z、8B、8BF、8S、8SF詳圖	66
GDLM9-9Z、9B、9BF、9S、9SF詳圖	67
GDLM9-10Z、10B、10BF、10S、10SF詳圖	68
GDLM9-11Z、11B、11BF、11S、11SF詳圖	69
GDLM9-12Z、12B、12BF、12S、12SF詳圖	70
熱軋H型鋼截面吊車梁詳圖
HDLM6-1Z、1B、1BF、1S、1SF詳圖	71
HDLM6-2Z、2B、2BF、2S、2SF詳圖	72
HDLM6-3Z、3B、3BF、3S、3SF詳圖	73
HDLM6-4Z、4B、4BF、4S、4SF詳圖	74
HDLM6-5Z、5B、5BF、5S、5SF詳圖	75
HDLM6-6Z、6B、6BF、6S、6SF詳圖	76
HDLM6-7Z、7B、7BF、7S、7SF詳圖	77
HDLM6-8Z、8B、8BF、8S、8SF詳圖	78
HDLM6-9Z、9B、9BF、9S、9SF詳圖	79
HDLM7.5-1Z、1B、1BF、1S、1SF詳圖	80
HDLM7.5-2Z、2B、2BF、2S、2SF詳圖	81
HDLM7.5-3Z、3B、3BF、3S、3SF詳圖	82
HDLM7.5-4Z、4B、4BF、4S、4SF詳圖	83
HDLM7.5-5Z、5B、5BF、5S、5SF詳圖	84
HDLM7.5-6Z、6B、6BF、6S、6SF詳圖	85
HDLM7.5-7Z、7B、7BF、7S、7SF詳圖	86
HDLM7.5-8Z、8B、8BF、8S、8SF詳圖	87
HDLM7.5-9Z、9B、9BF、9S、9SF詳圖	88
HDLM7.5-10Z、10B、10BF、10S、10SF詳圖	89
HDLM9-1Z、1B、1BF、1S、1SF詳圖	90
HDLM9-2Z、2B、2BF、2S、2SF詳圖	91
HDLM9-3Z、3B、3BF、3S、3SF詳圖	92
HDLM9-4Z、4B、4BF、4S、4SF詳圖	93
HDLM9-5Z、5B、5BF、5S、5SF詳圖	94
HDLM9-6Z、6B、6BF、6S、6SF詳圖	95
HDLM9-7Z、7B、7BF、7S、7SF詳圖	96
HDLM9-8Z、8B、8BF、8S、8SF詳圖	97
HDLM9-9Z、9B、9BF、9S、9SF詳圖	98
HDLM9-10Z、10B、10BF、10S、10SF詳圖	99
HDLM9-11Z、11B、11BF、11S、11SF詳圖	100
走道板詳圖
6.0m柱距走道板詳圖	101
7.5m柱距走道板詳圖	102
9.0m柱距走道板詳圖	103
走道板節點詳圖	104
LB-1~LB-16詳圖及選用表	105
起重機技術規格	106
