19D706-2：醫療建筑電氣設計與安裝
- 圖集編號
- 19D706-2
- 圖集名稱
- 醫療建筑電氣設計與安裝
- 定價
- 83.00 元
- 開本
- 16 開
- 主編單位
- 中南建筑設計院股份有限公司
- 中國建筑設計研究院有限公司
- 中國中元國際工程有限公司
內容簡介
本圖集適用于新建、改建和擴建的醫療建筑的電氣設計與安裝。圖集只針對醫療建筑包括醫療場所的電氣系統所具有的特殊性編制，其他電氣系統的技術內容參照其他相關規范及標準圖集。
圖集內容包括：醫療場所分類、供配電系統、低壓配電、常用診療設備配電及線路敷設、電氣照明、防雷、接地及安全防護及弱電智能化系統等。
本圖集依據《醫療建筑電氣設計規范》JGJ 312-2013規范的編排內容,在原圖集08SD706-2《醫療場所電氣設計與設備安裝》基礎上，針對新技術、新材料及新設備更新完善了常用診療設備配電及線路敷設，增加了電氣照明、防雷、接地及安全防護及弱電智能化系統等內容，使圖集更完整，可以有效的指導醫療建筑工程電氣設計及施工，提高工作效率。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 5 |
| 圖例符號 | 7 |
| 醫療場所分類 | |

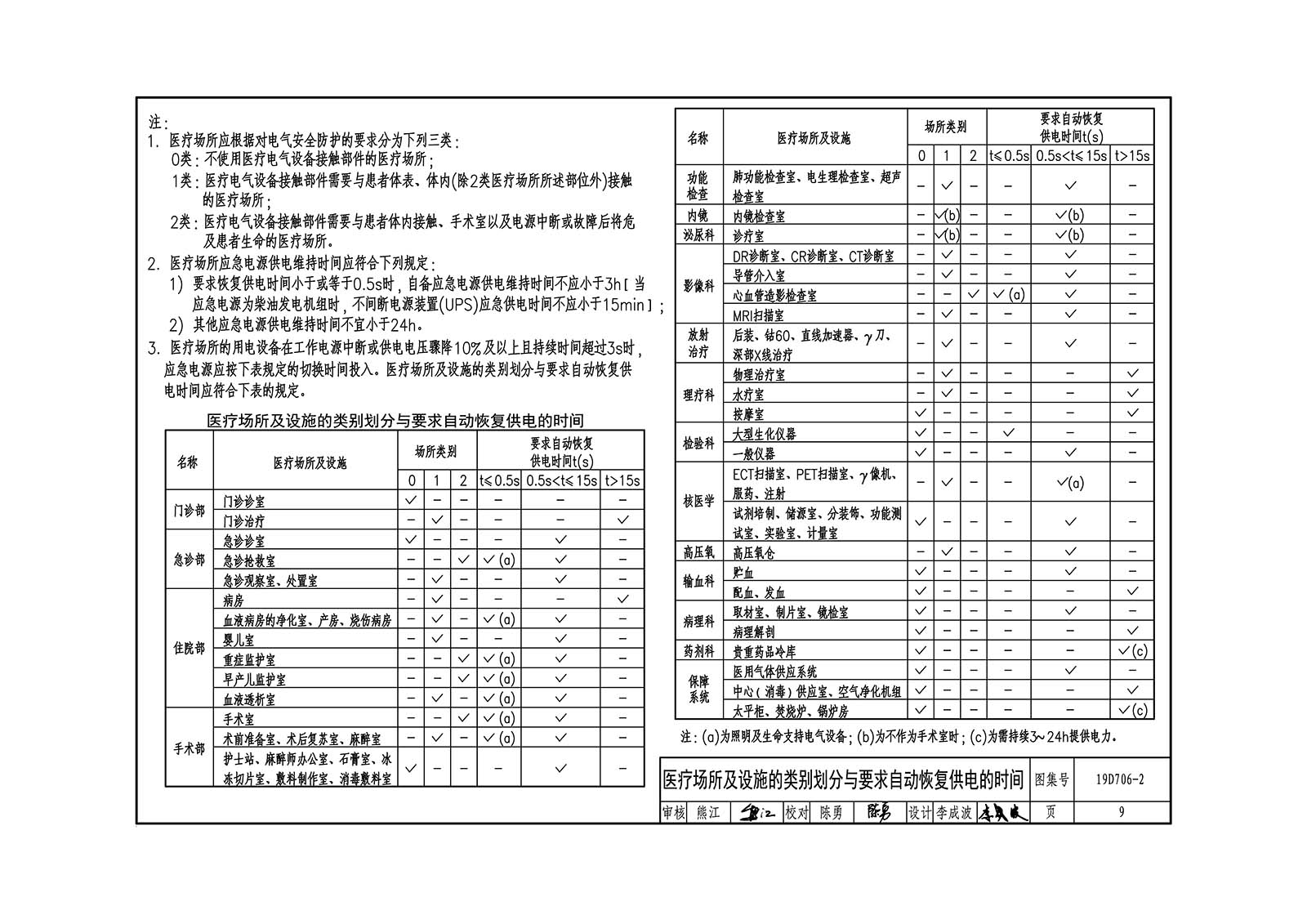

| 醫療場所及設施的類別劃分與要求自動恢復供電的時間 | 9 |
| 供配電系統 | |
| 醫療場所用電負荷分級及供配電系統技術要求 | 10 |

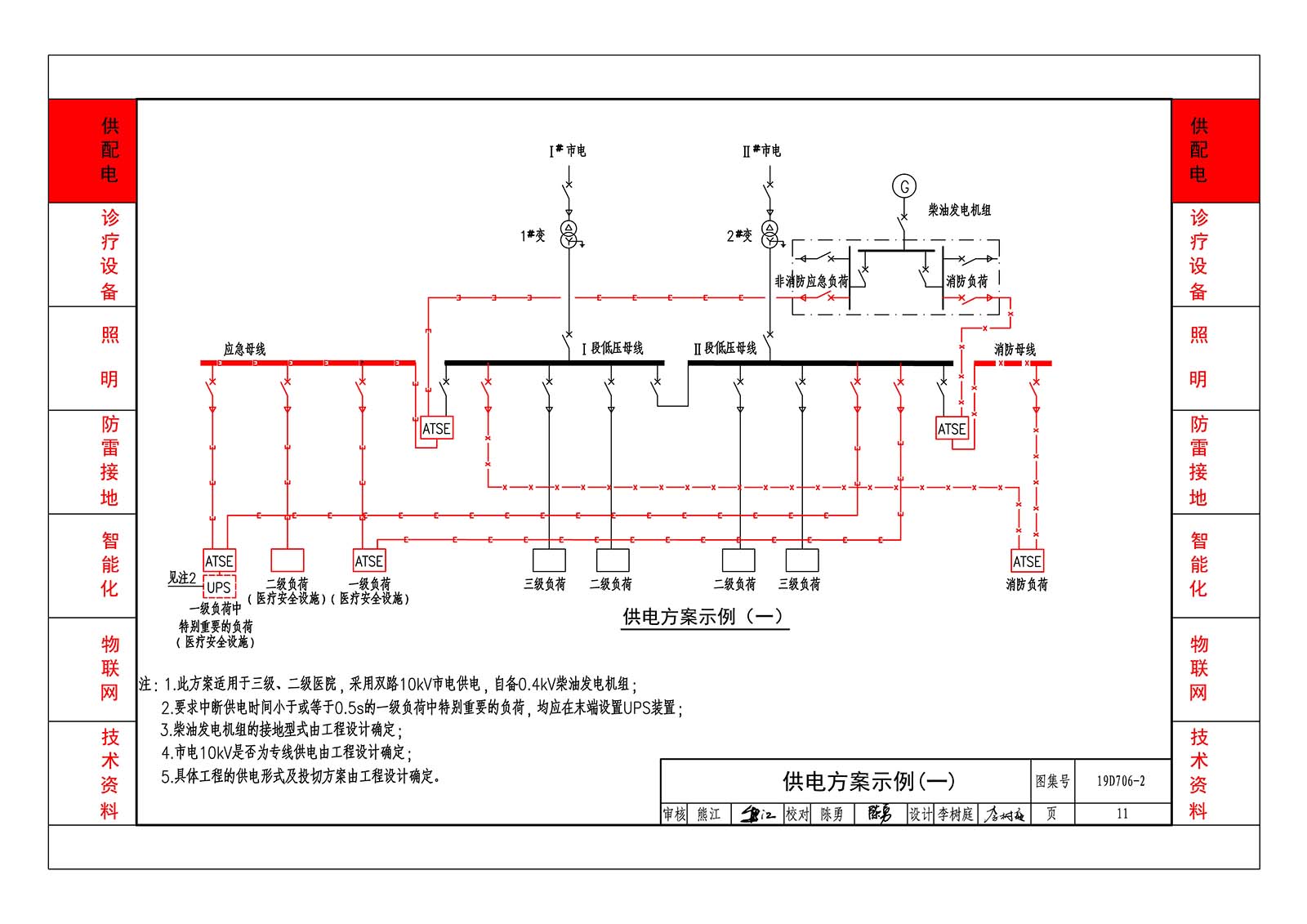

| 供電方案示例(一) | 11 |
| 供電方案示例(二) | 12 |
| 供電方案示例(三) | 13 |
| 供電方案示例(四) | 14 |
| 供電方案示例(五) | 15 |
| 低壓配電 | |
| 手術部供電方案示例 | 16 |
| UPS配電方案示例 | 17 |
| 常用診療設備配電及線路敷設 | |

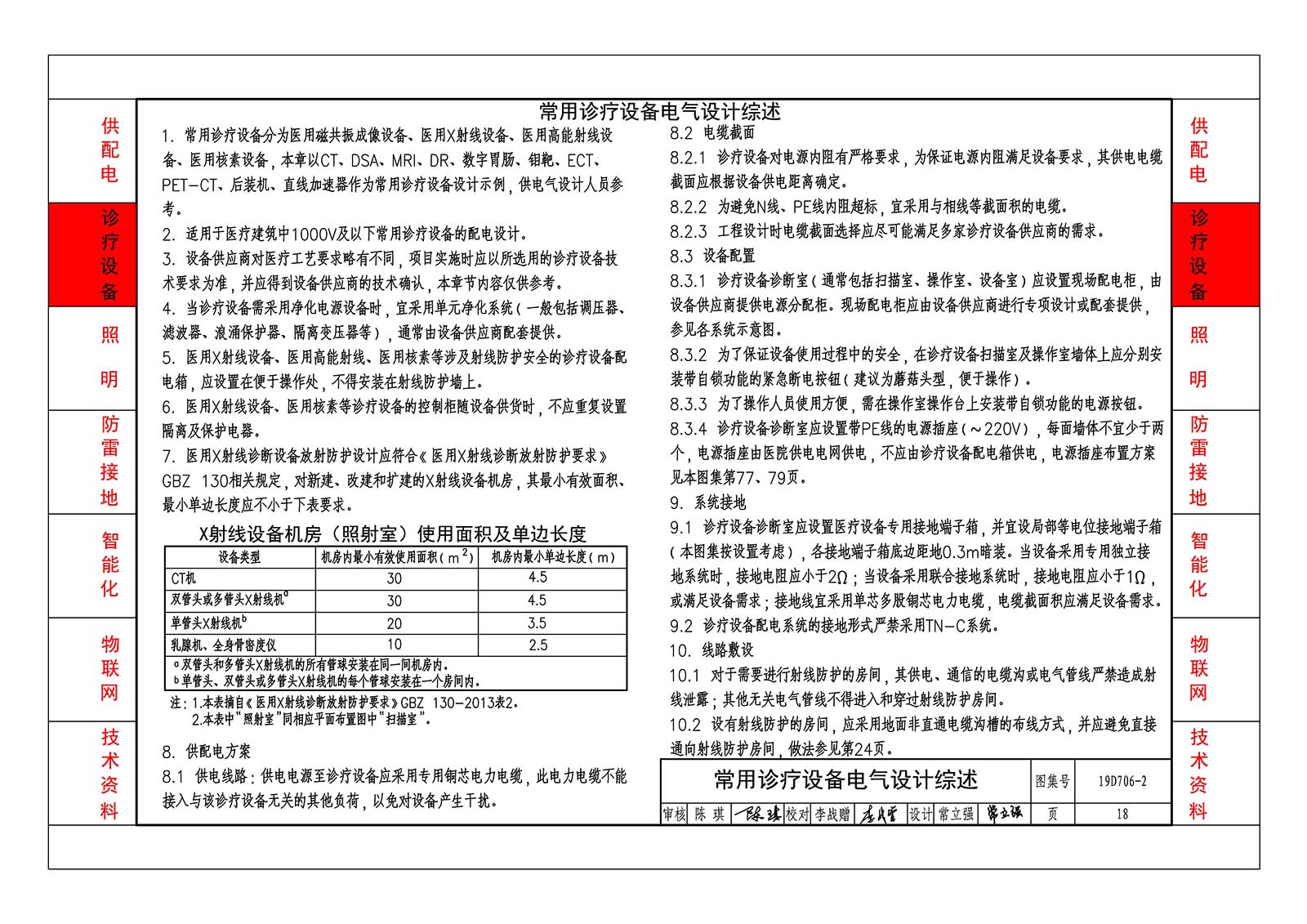

| 常用診療設備電氣設計綜述 | 18 |
| CT診斷室電氣設計說明 | 19 |

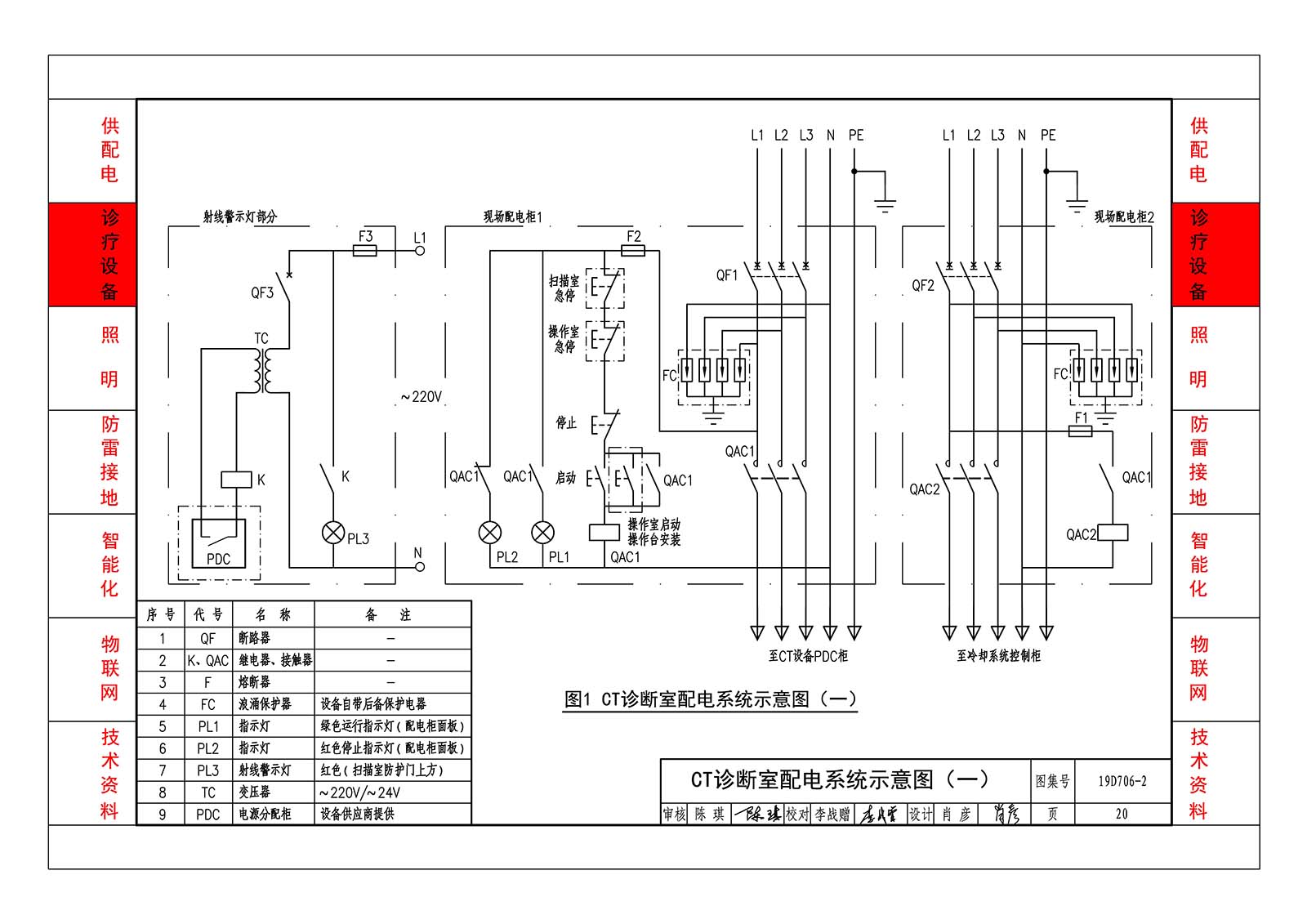

| CT診斷室配電系統示意圖(一) | 20 |
| CT診斷室配電系統示意圖(二) | 21 |
| CT診斷室布置示意圖(一) | 22 |
| CT診斷室布置示意圖(二) | 23 |
| CT診斷室線路敷設示意圖 | 24 |
| DSA診斷室電氣設計說明 | 25 |
| DSA診斷室配電系統示意圖 | 26 |
| DSA診斷室布置示意圖 | 27 |
| DSA診斷室線路敷設示意圖 | 28 |
| MRI診斷室電氣設計說明 | 29 |
| MRI診斷室配電系統示意圖(一) | 30 |
| MRI診斷室配電系統示意圖(二) | 31 |
| MRI診斷室布置示意圖 | 32 |
| MRI診斷室線路敷設示意圖 | 33 |
| DR診斷室電氣設計說明 | 34 |
| DR診斷室布置及線路敷設示意圖 | 35 |
| 數字胃腸診斷室電氣設計說明 | 35 |
| 數字胃腸診斷室布置及線路敷設示意圖 | 37 |
| 鉬靶診斷室電氣設計說明 | 38 |
| 鉬靶診斷室配電系統示意圖 | 39 |
| 鉬靶診斷室布置及線路敷設示意圖 | 40 |
| ECT診斷室電氣設計說明 | 41 |
| ECT診斷室布置及線路敷設示意圖 | 42 |
| PET-CT診斷室電氣設計說明 | 43 |
| PET-CT診斷室布置示意圖 | 44 |
| PET-CT診斷室線路敷設示意圖 | 45 |
| 后裝機治療室電氣設計說明 | 46 |
| 后裝機治療室布置示意圖 | 47 |
| 后裝機治療室線路敷設示意圖 | 48 |
| 直線加速器治療室電氣設計說明 | 49 |
| 直線加速器治療室配電系統示意圖(一) | 50 |
| 直線加速器治療室布置示意圖(一) | 51 |
| 直線加速器治療室線路敷設示意圖(一) | 52 |
| 直線加速器治療室配電系統示意圖(二) | 53 |
| 直線加速器治療室布置示意圖(二) | 54 |
| 直線加速器治療室線路敷設示意圖(二) | 55 |
| 手術室配電系統方案示例(一) | 56 |
| 手術室配電系統方案示例(二) | 57 |
| 手術室電氣平面布置示例 | 58 |
| 手術室專用插座箱 | 59 |
| ICU(CCU)病房配電箱系統示意圖 | 60 |
| ICU(CCU)病房照明平面示意圖 | 61 |
| 血液透析室配電系統示意圖 | 62 |
| 血液透析室照明平面示意圖 | 63 |
| 電氣照明 | |
| 照明編制說明 | 64 |

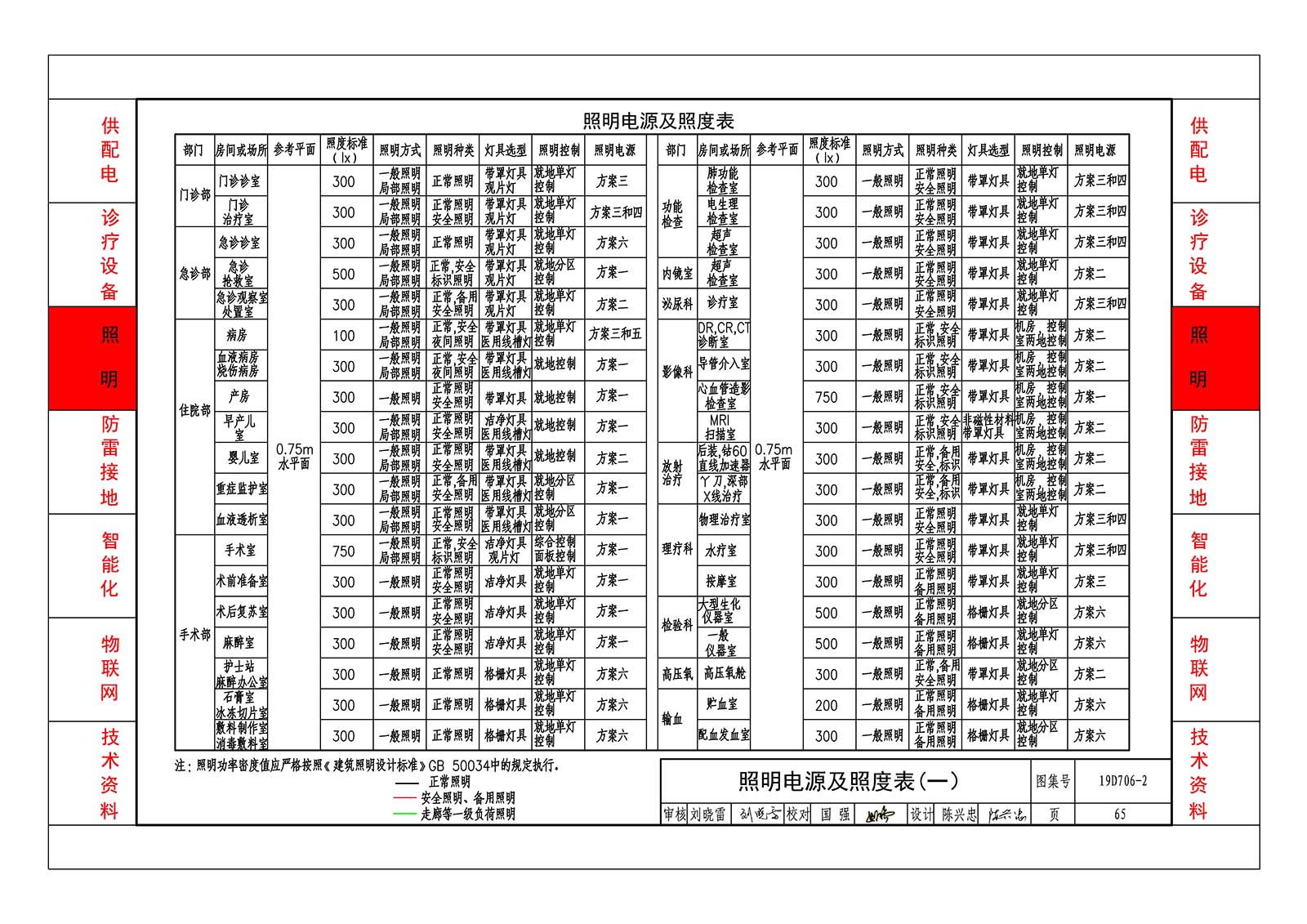

| 照明電源及照度表(一) | 65 |
| 照明電源及照度表(二) | 66 |
| 公共區域照明設計示例(一) | 67 |
| 公共區域照明設計示例(二) | 68 |
| 急診區域標識照明設計示例 | 69 |
| 門診區域照明設計示例 | 70 |
| 急診搶救室照明設計示例(一) | 71 |
| 急診搶救室照明設計示例(二) | 72 |
| 護理單元照明設計示例 | 73 |
| 手術部配電系統設計示例(一) | 74 |
| 手術部配電系統設計示例(二) | 75 |
| 內鏡室及B超室照明設計示例 | 76 |
| CT/DR室照明設計示例 | 77 |
| MRI室照明設計示例(一) | 78 |
| MRI室照明設計示例(二) | 79 |
| 直線加速器室照明設計示例(一) | 80 |
| 直線加速器室照明設計示例(二) | 81 |
| 防雷、接地及安全防護 | |
| IT系統場所接地與等電位聯結方案(一) | 82 |
| IT系統場所接地與等電位聯結方案(二) | 83 |
| 手術室等電位聯結平面方案(S型) | 84 |
| 手術室等電位聯結平面方案(M型) | 85 |
| 手術室等電位聯結平面方案(SM型) | 86 |
| 醫用氣體管道、風管防靜電接地安裝 | 87 |
| 管件防靜電跨接線安裝 | 88 |
| 智能化系統 | |
| 醫療專用智能化系統設計說明 | 89 |

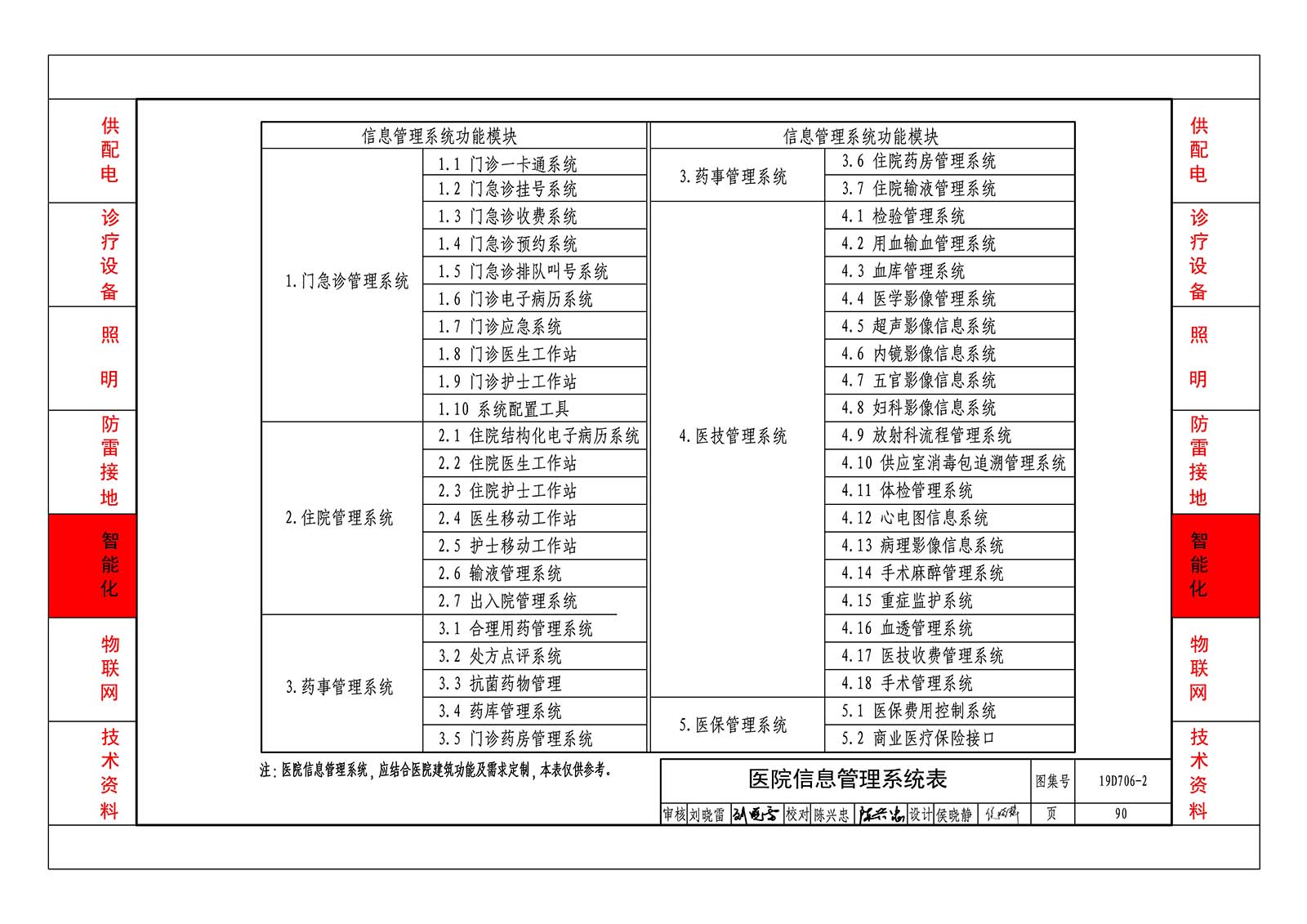

| 醫院信息管理系統表 | 90 |
| 護理呼叫信號系統說明 | 92 |
| 護理呼叫信號系統(總線型) | 93 |
| 護理呼叫信號系統(數字型) | 95 |
| 候診呼叫信號系統說明 | 97 |
| 候診呼叫信號系統示意圖(一次候診) | 98 |
| 候診呼叫信號系統示意圖(二次候診) | 99 |
| 候診呼叫信號系統安裝示意圖 | 100 |
| 可視對講系統圖 | 101 |
| 病房視頻探視系統圖 | 102 |
| 圖像監視系統圖 | 103 |
| 手術室視頻監控管理及視頻示教系統說明 | 104 |
| 手術室視頻監控管理及視頻示教系統圖 | 105 |
| 手術室視頻監控管理及視頻示教系統安裝圖 | 106 |
| 手術室監控管理系統 | 107 |
| 手術室智能控制面板接線示意圖 | 108 |
| 大型醫療設備室呼叫系統圖 | 109 |
| 建筑能耗監管系統 | 110 |
| 門診智能化平面圖示例 | 111 |
| 病房智能化平面圖示例(一) | 112 |
| 病房智能化平面圖示例(二) | 113 |
| ICU智能化平面圖示例 | 114 |
| 手術部智能化平面圖示例 | 115 |
| 潔凈新風機組控制原理圖 | 116 |
| 正壓手術室四管制變頻潔凈空調機組(配電熱加濕段和電再熱段)控制原理圖 | 118 |
| 負壓手術室四管制變頻潔凈空調機組(配電熱加濕段和電再熱段)控制原理圖 | 120 |
| 正負壓轉換手術室四管制變頻潔凈空調機組(配電熱加濕段和電再熱段)控制原理圖 | 121 |
| 全新風式負壓手術室四管制變頻潔凈空調機組(配電熱加濕段和電再熱段)控制原理圖 | 122 |
| 既有醫療場所物聯網改造 | |

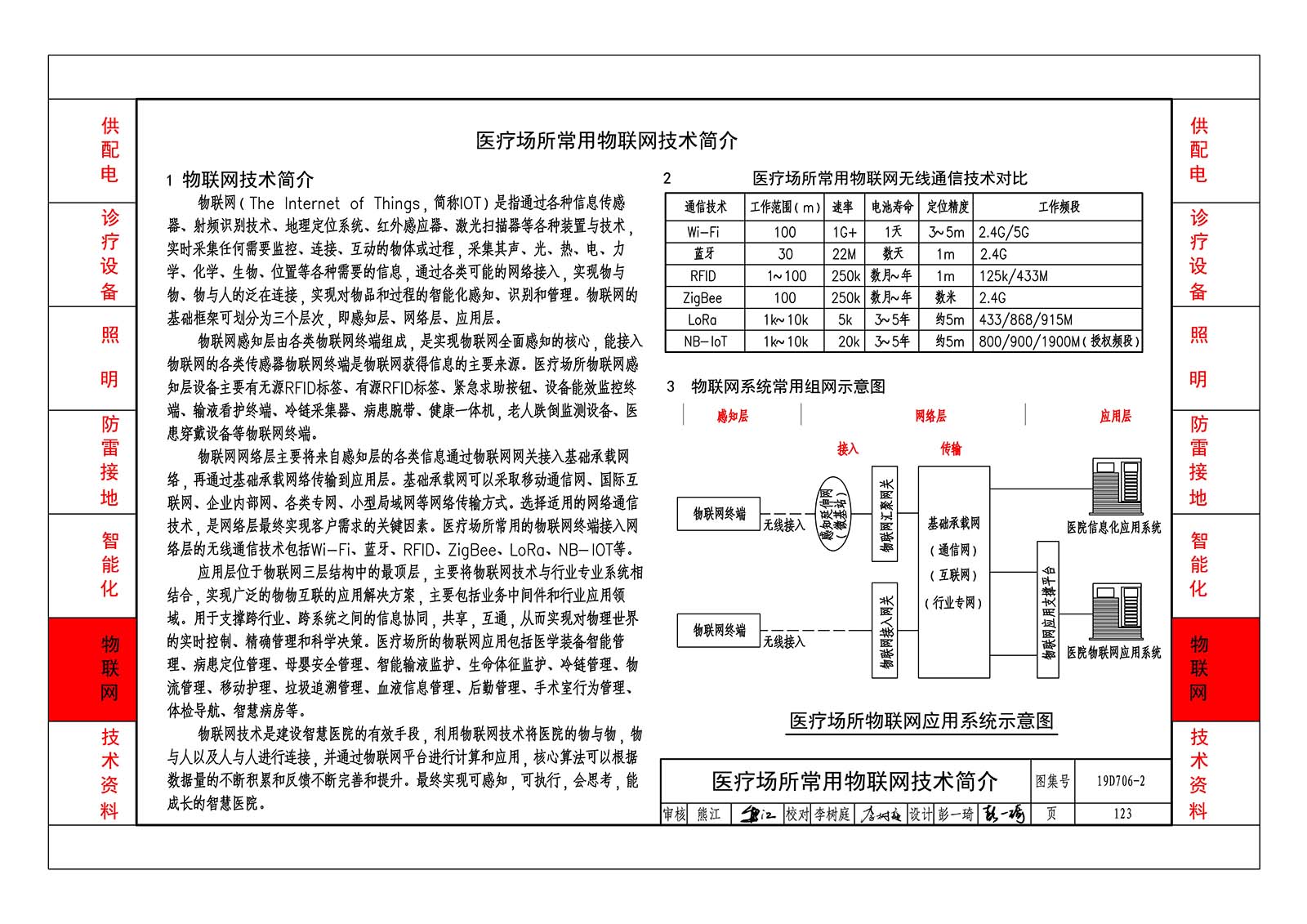

| 醫療場所常用物聯網技術簡介 | 123 |
| 既有醫療場所物聯網改造常用方案說明 | 124 |
| 既有醫療場所物聯網改造平面示例 | 125 |
| 既有醫療場所物聯網改造系統示例 | 126 |
| 相關技術資料 |
