19K413：高大空間供暖（空調）設備選用與安裝—側向送風型
- 圖集編號
- 19K413
- 圖集名稱
- 高大空間供暖（空調）設備選用與安裝—側向送風型
- 定價
- 38.00 元
- 開本
- 16 開
- 主編單位
- 中國航空規劃設計研究總院有限公司
- 吉林省建苑設計集團有限公司
- 空軍研究院工程設計研究所
內容簡介
本圖集適用于新建、改建和擴建的工業建筑，采用高大空間側向送風供暖系統設計與安裝。民用建筑中類似的空間可參考選用。主要內容包括設備分類、設備選用原則、設備外形尺寸和主要技術參數選用表、設計實例、施工與安裝、電氣控制等部分。圖集總結了高大空間供暖（空調）側向送風型設備的原理及其主要技術性能參數，詳盡繪制了該類設備在高大空間各種施工條件下的安裝節點大樣圖。對設計人員的選用和施工人員的安裝起到了良好的指導作用
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |
| 設計選用說明 | 4 |
| 圖例 | 6 |
| 主要技術參數 | |
| 壁掛式供暖設備外形尺寸圖 | 7 |

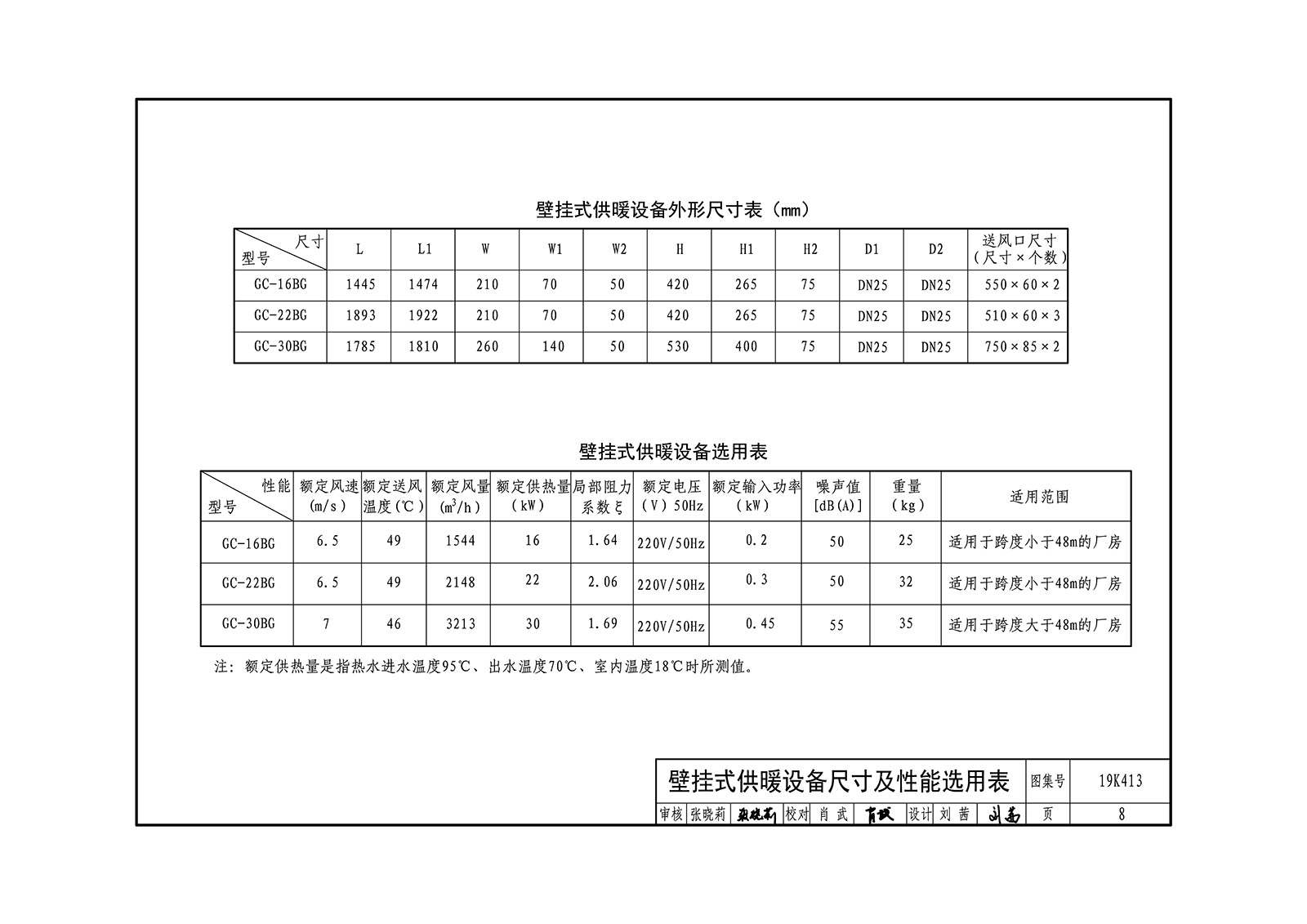

| 壁掛式供暖設備尺寸及性能選用表 | 8 |
| 壁掛式供暖設備性能參數表 | 9 |
| 門側供暖設備外形尺寸圖 | 10 |
| 門側供暖設備尺寸及性能選用表 | 12 |
| 門側供暖設備性能參數表 | 13 |

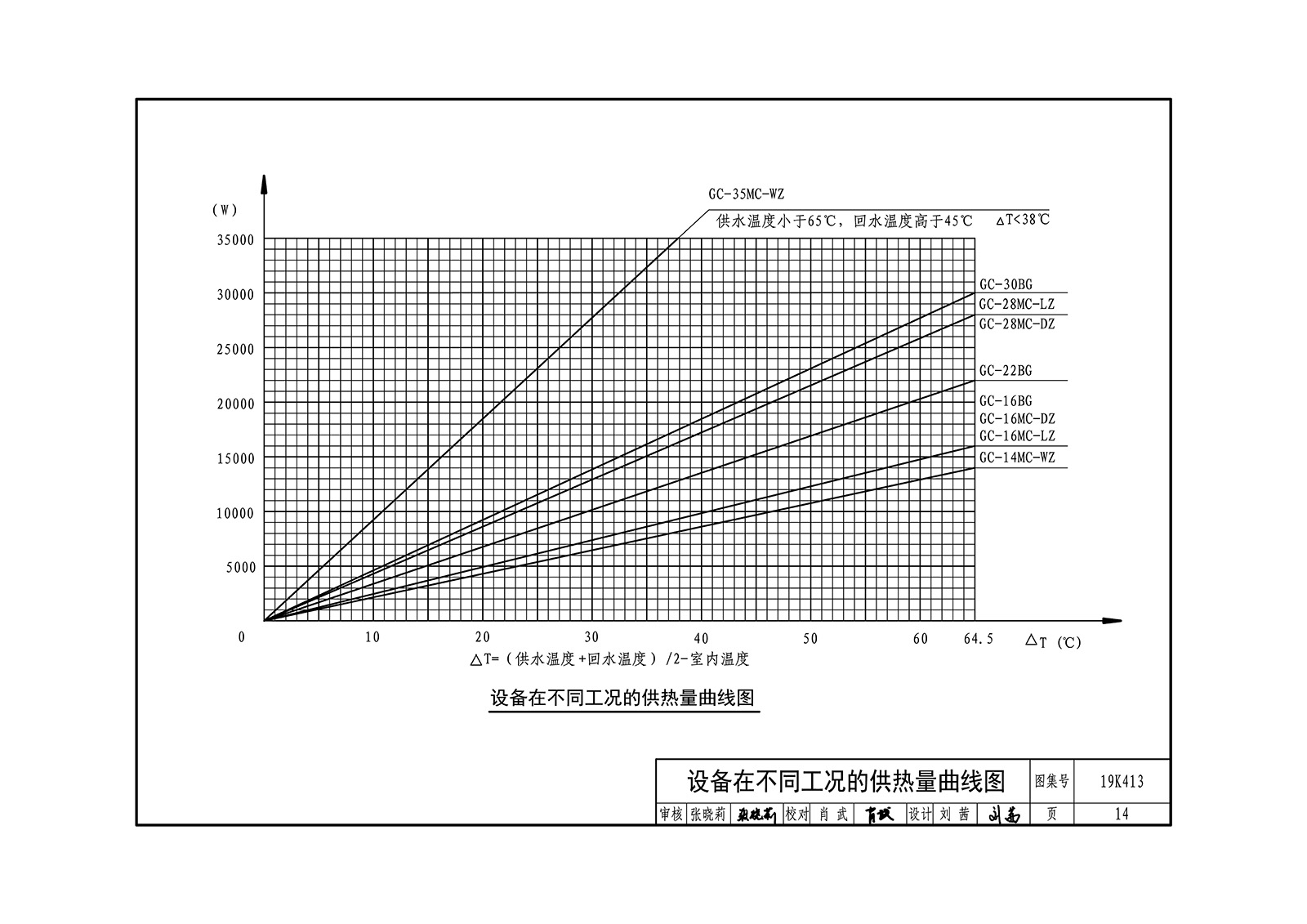

| 設備在不同工況的供熱量曲線圖 | 14 |
| 設計實例 | |
| 設計實例(一) | |
| 單跨廠房設計說明 | 15 |
| 單跨廠房供暖平面圖 | 16 |
| 單跨廠房供暖系統圖 | 17 |
| 設計實例(二) | |
| 多跨廠房設計說明 | 18 |
| 多跨廠房供暖平面圖 | 19 |
| 多跨廠房供暖系統圖 | 20 |
| 設計實例(三) | |

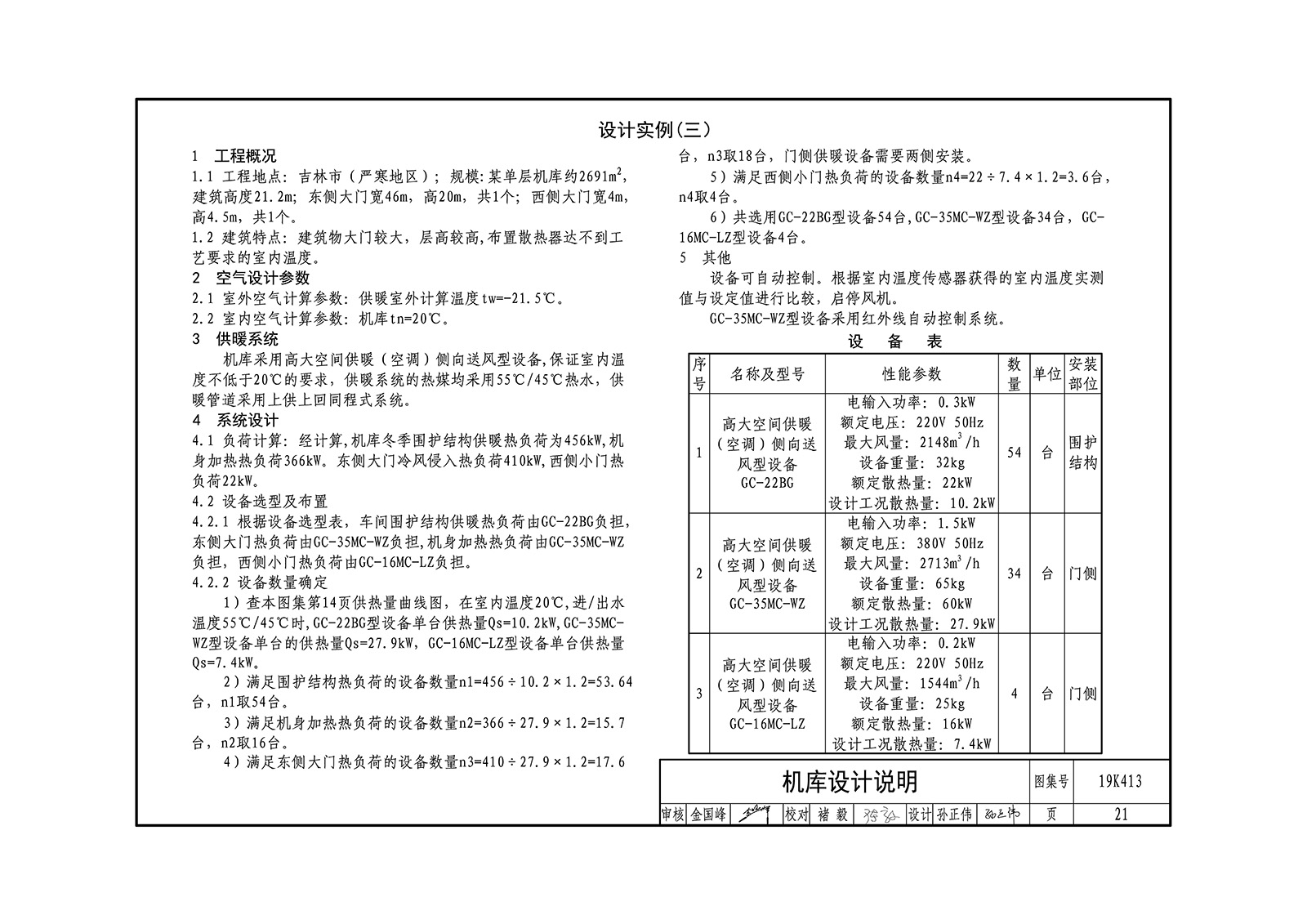

| 機庫設計說明 | 21 |
| 機庫供暖平面圖 | 22 |

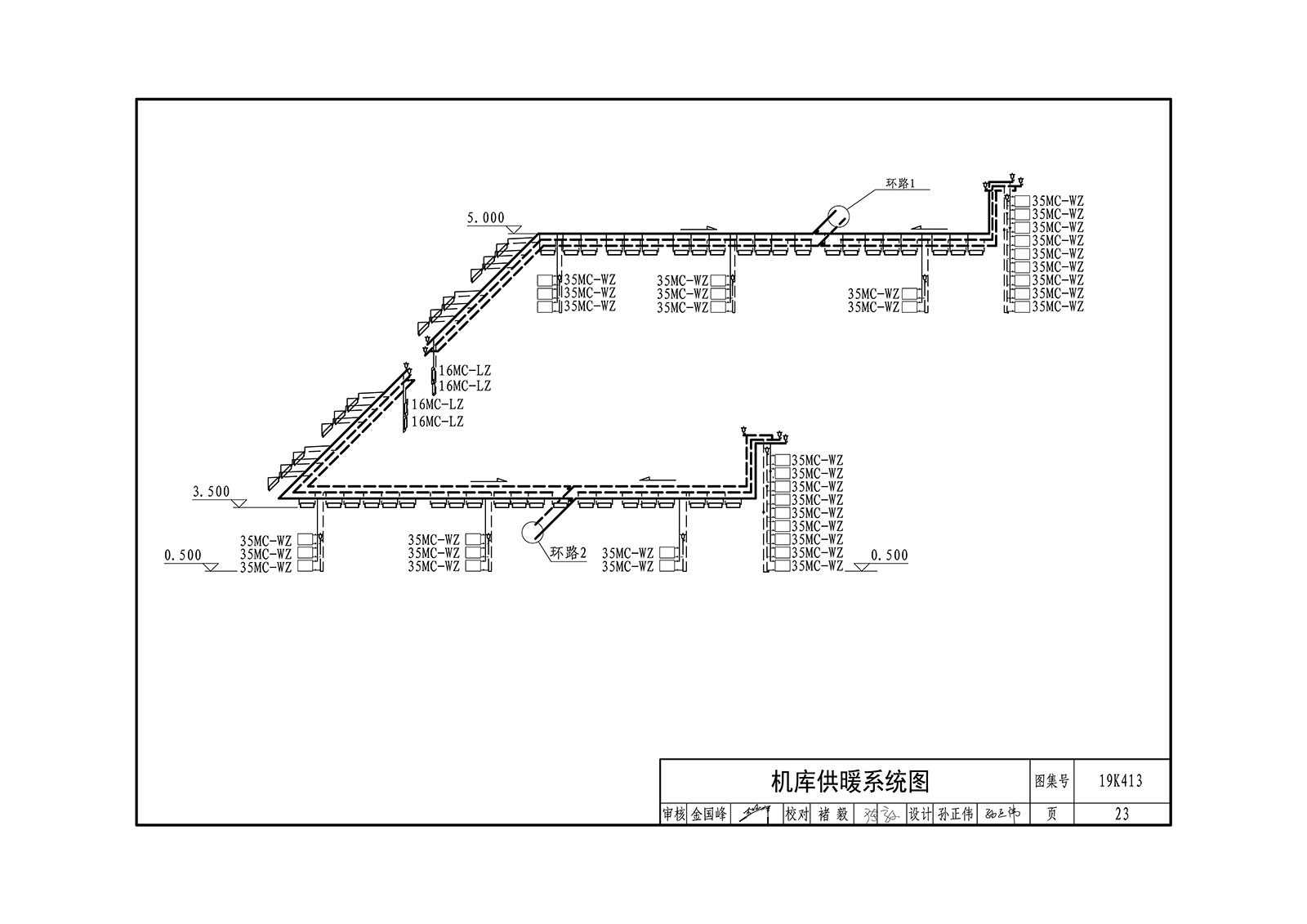

| 機庫供暖系統圖 | 23 |
| 施工與安裝 | |
| 施工安裝說明 | 24 |
| 壁掛式供暖設備在混凝土墻上安裝圖 | 26 |
| 壁掛式供暖設備在彩鋼板墻體上安裝 | 27 |

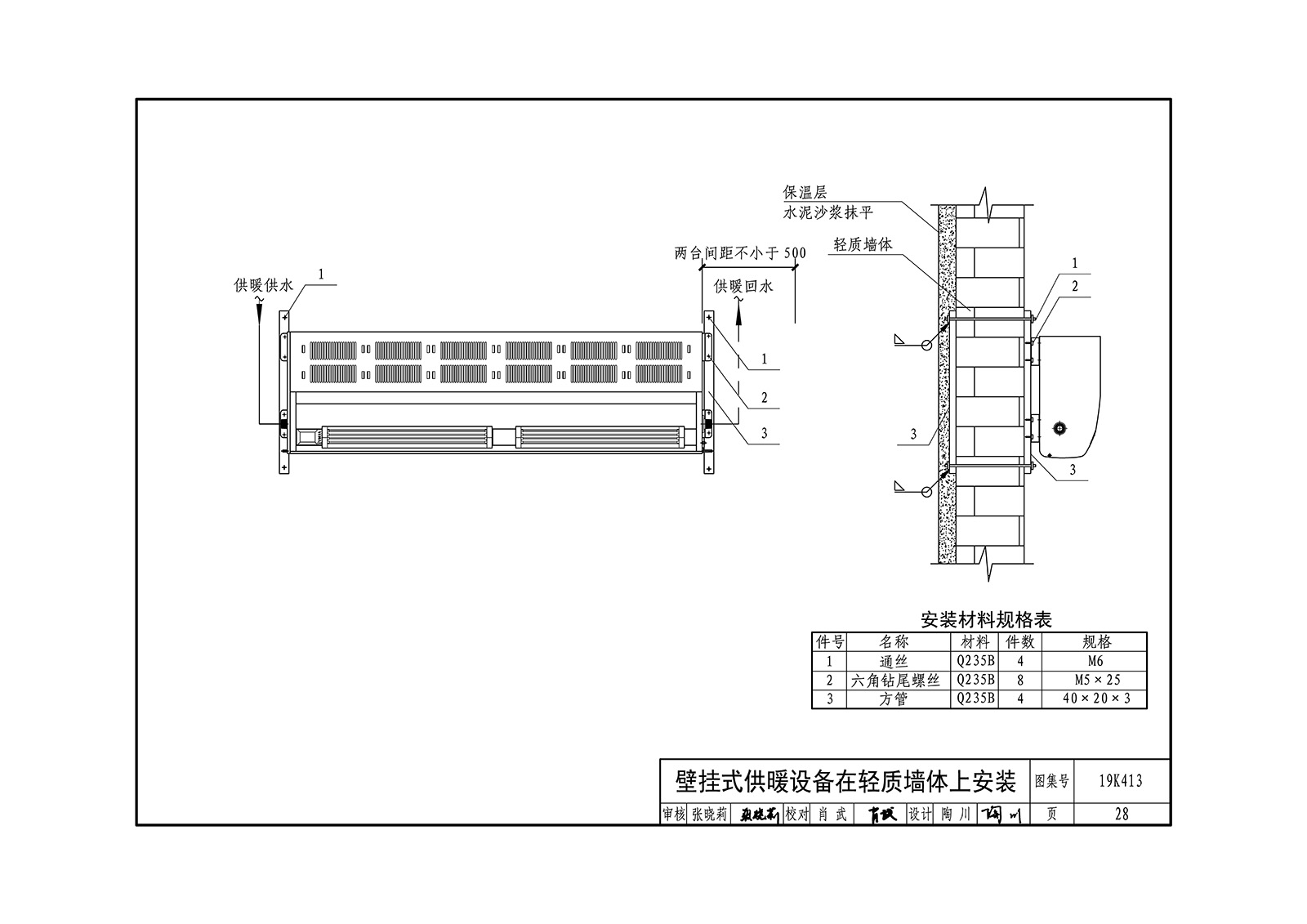

| 壁掛式供暖設備在輕質墻體上安裝 | 28 |
| 壁掛式供暖設備在鋼柱間安裝 | 29 |
| 門側供暖設備臥式安裝 | 30 |

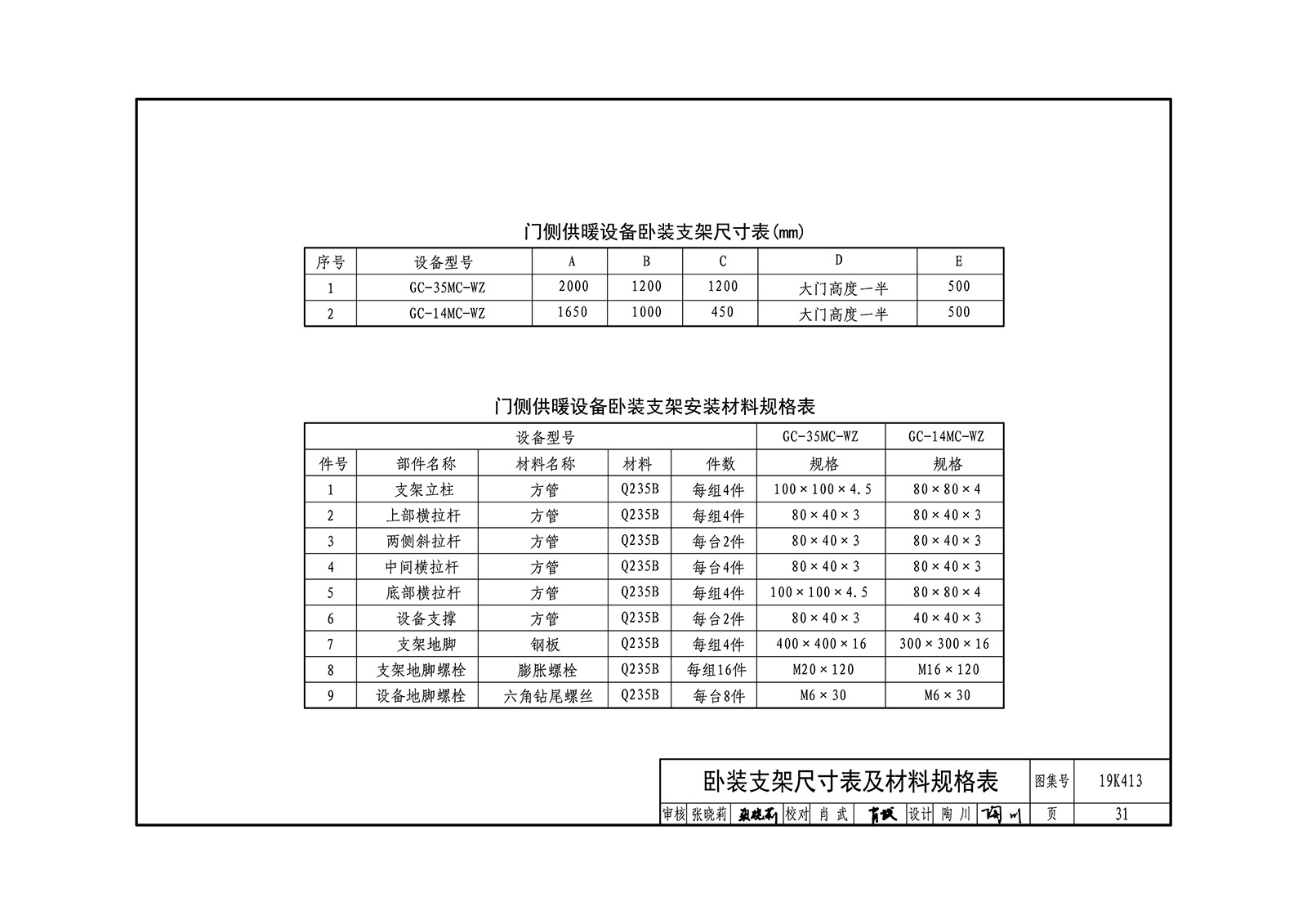

| 臥裝支架尺寸表及材料規格表 | 31 |
| 門側供暖設備立式安裝 | 32 |
| 門側供暖設備吊式安裝 | 34 |
| 電氣控制 | |
| 電氣控制說明 | 35 |
| 設備獨立控制結構圖 | 36 |
| 紅外線控制系統圖 | 37 |
| 設備控制原理圖 | 38 |
| 就地?zé)o線控制系統示意圖 | 39 |
| 就地有線控制系統示意圖 | 40 |

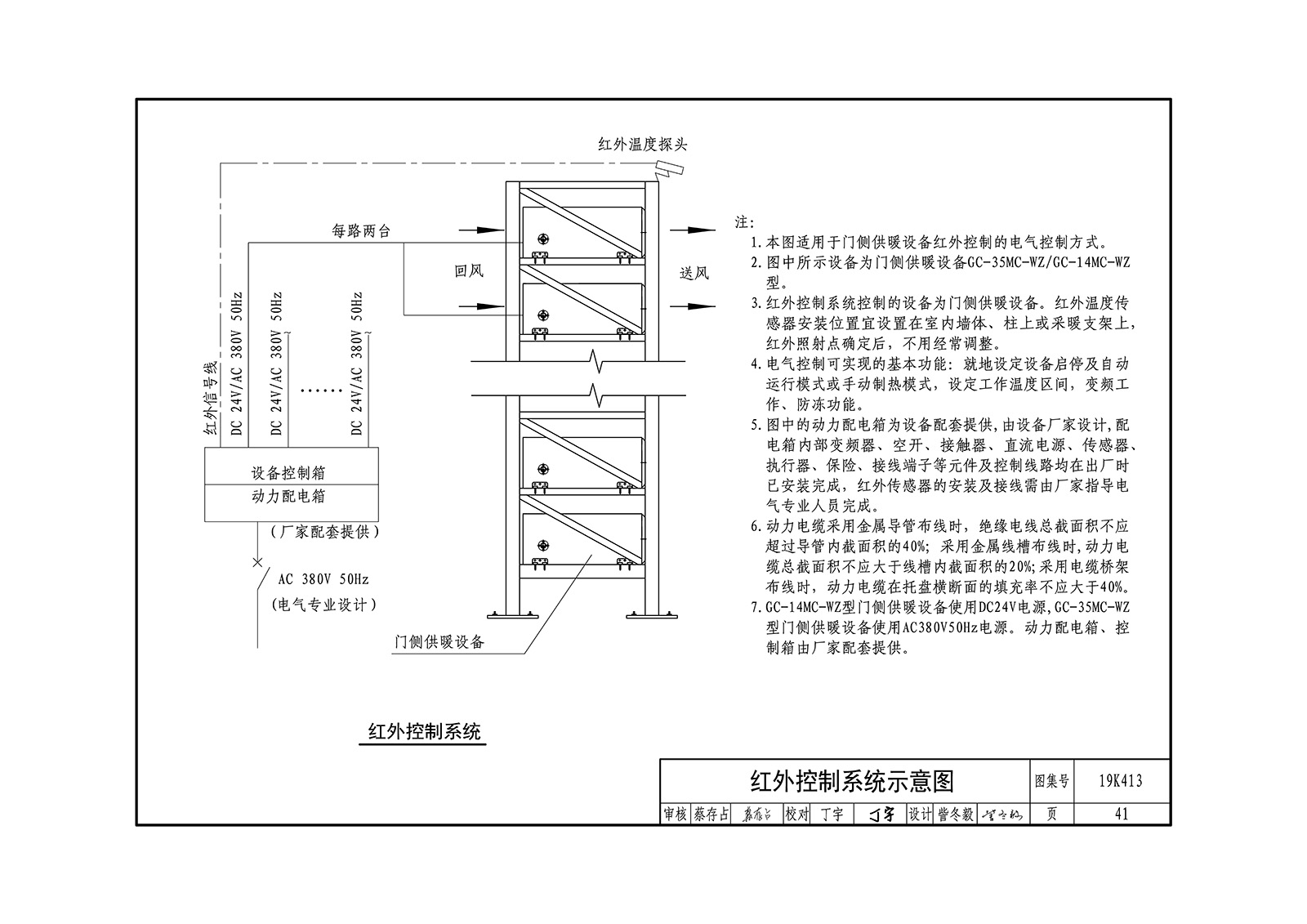

| 紅外控制系統示意圖 | 41 |
| 遠程監測系統示意圖 | 42 |
| 設備電路連接圖 | 43 |
