05MR401：城市道路－附屬工程
- 圖集編號
- 05MR401
- 圖集名稱
- 城市道路－附屬工程
- 定價
- 9.00 元
- 開本
- 16 開
- 主編單位
- 中國市政工程?hào)|北設計研究院
內容簡介
（1）適用范圍：本冊圖集適用于我國城鎮各類新建、擴建和改建的快速路、主干路、次干路、支路的常用附屬構筑物施工圖設計，居住區道路可參照使用。
（2）主要內容：包括城市道路沿線兩側墻高不大于2.0m的小型擋土墻，礓石察路面，臺階構造、道路邊溝加固、道路蓋板明溝施工圖設計等。
（3）特點：本冊圖集城市道路附屬工程依據國家現行標準規范，并結合城市道路特點闡明不同砌筑材料的小型擋土墻、礓石察路面結構、臺階構造、道路邊溝加固、道路蓋板明溝的適用條件、設計要求和參數的選用等。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 2 |
| 石砌人行道小型擋土墻(無車輛荷載) | 6 |

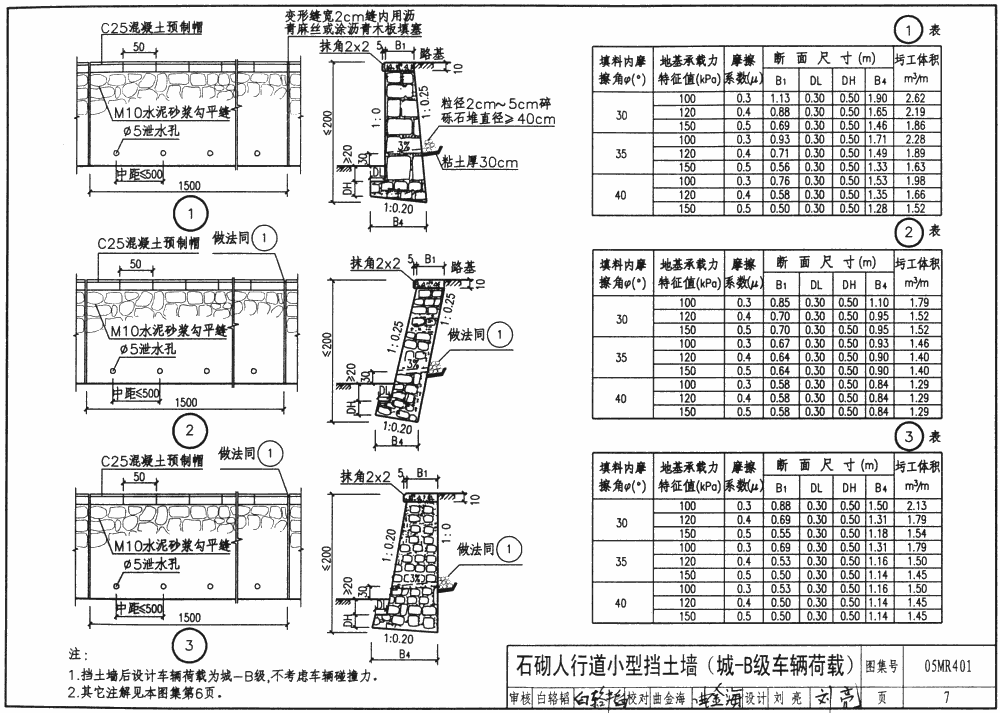

| 石砌人行道小型擋土墻(城-B級車輛荷載) | 7 |

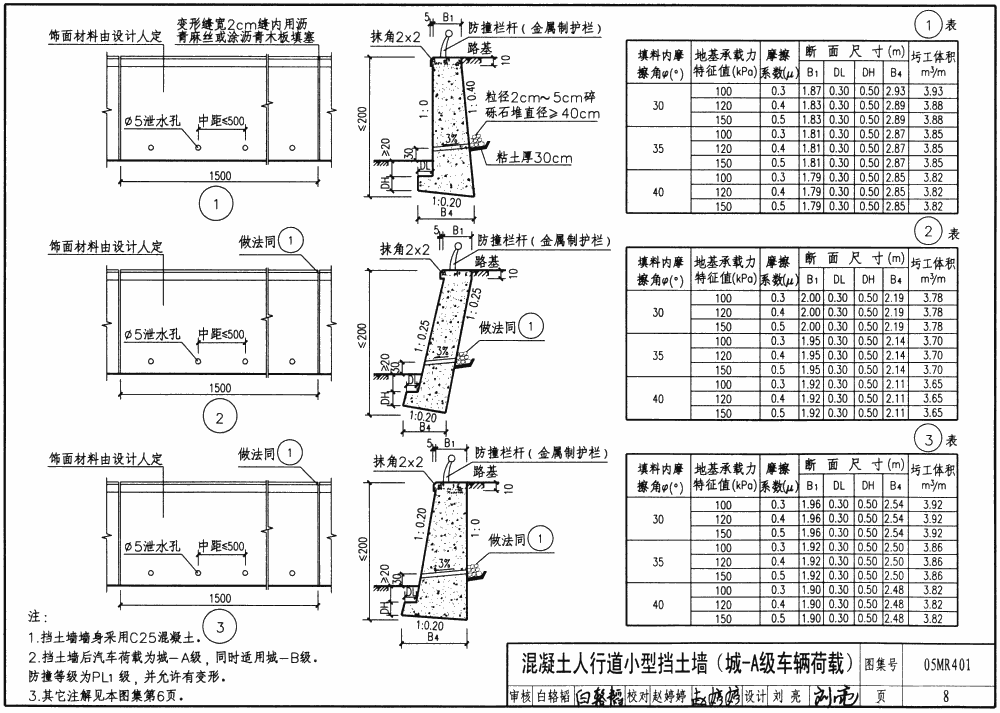

| 混凝土人行道小型擋土墻(城-A級車輛荷載) | 8 |
| 臺階布置示意圖(一)～(三) | 9 |
| 漿砌片石臺階構造斷面 | 12 |

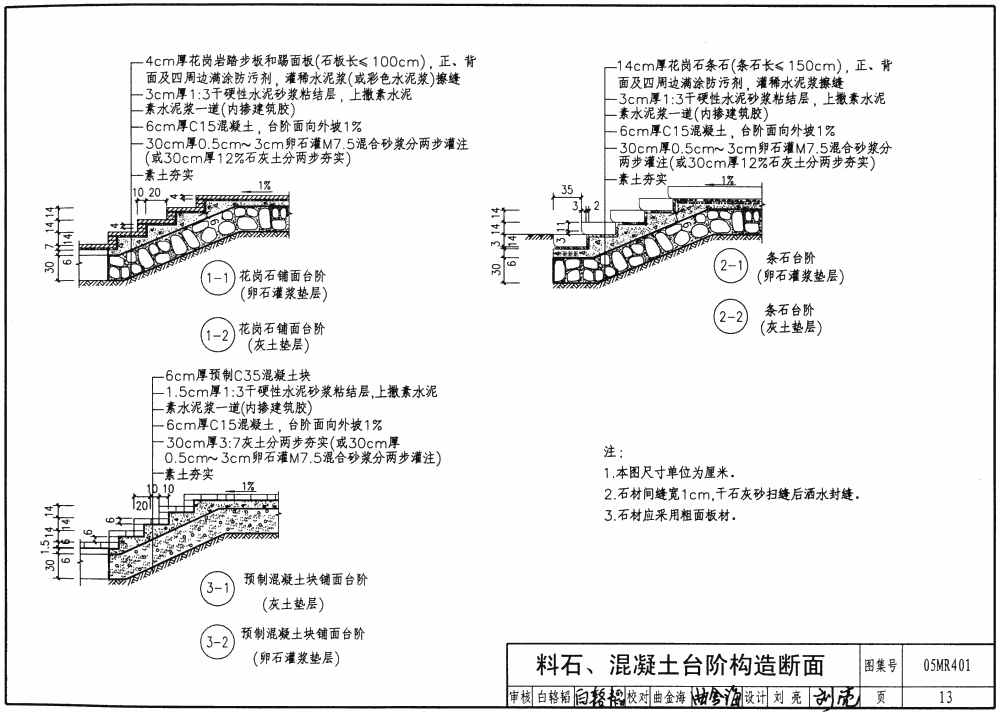

| 料石、混凝土臺階構造斷面 | 13 |
| 臺階自行車坡道構造 | 14 |

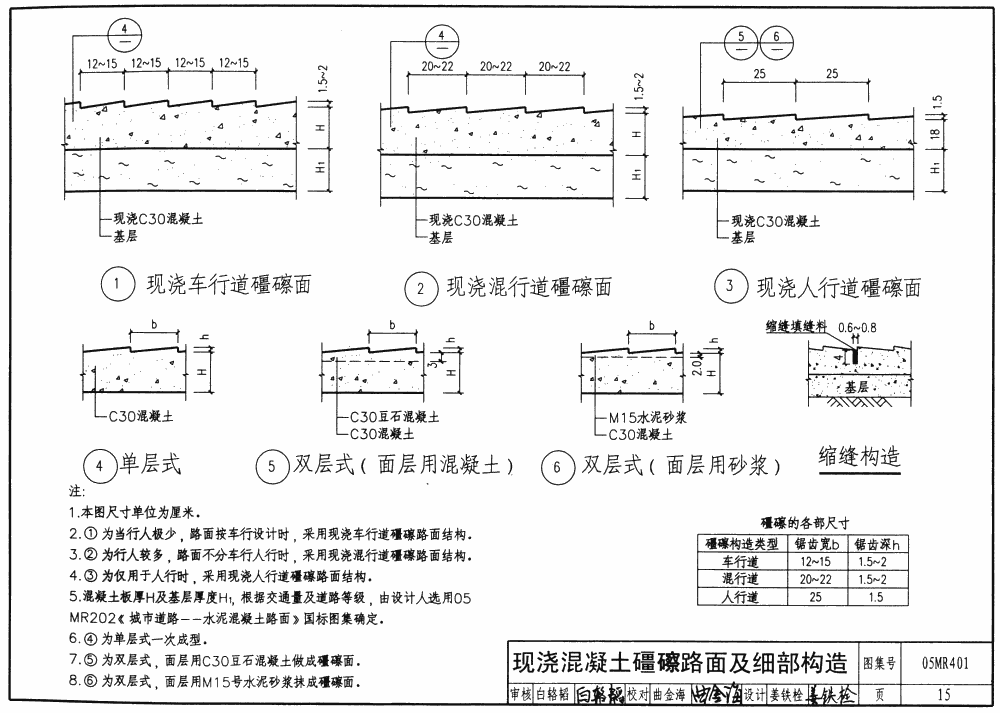

| 現澆混凝土礓石察路面及細部構造 | 15 |
| 裝配式混凝土礓石察路面構造圖 | 16 |
| 邊溝加固(一)～(二) | 17 |
| 道路蓋板邊溝配置示意圖 | 19 |

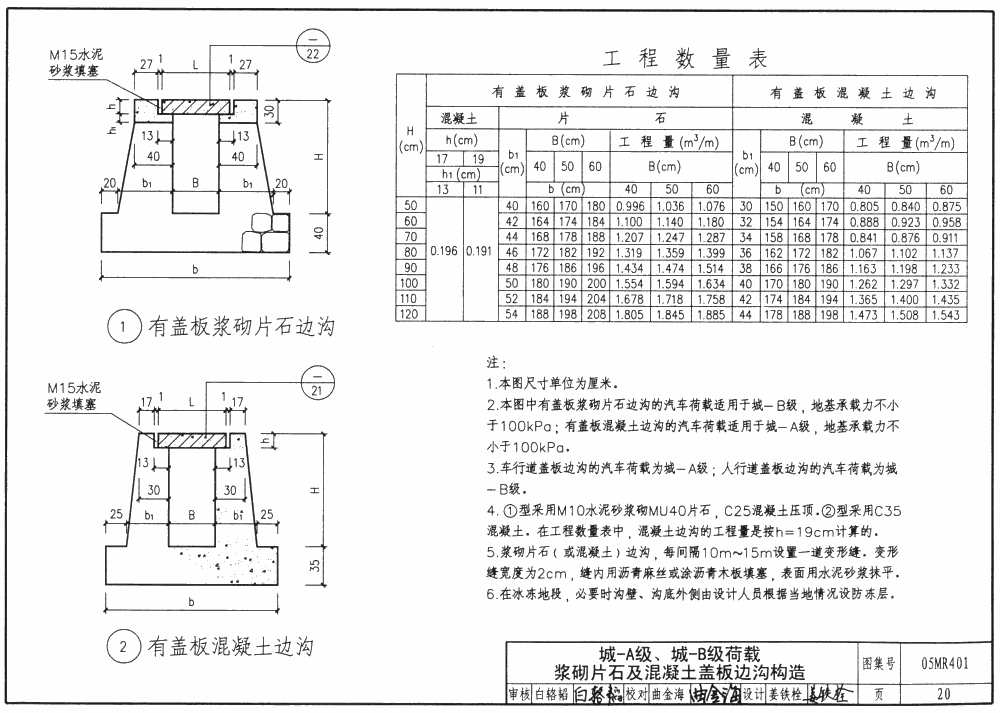

| 城-A級、城-B級荷載漿砌片石及混凝土蓋板邊溝構造 | 20 |
| 城-A級荷載邊溝蓋板配筋 | 21 |
| 城-B級荷載邊溝蓋板配筋 | 22 |
