19D702-7：應急照明設計與安裝
- 圖集編號
- 19D702-7
- 圖集名稱
- 應急照明設計與安裝
- 定價
- 91.00 元
- 開本
- 16 開
- 主編單位
- 清華大學建筑設計研究院有限公司
- 中國建筑標準設計研究院有限公司
- 應急管理部沈陽消防研究所
內容簡介
本圖集適用于新建、改建和擴建的民用建筑、通用工業建筑應急照明（疏散照明、備用照明和安全照明）的設計與安裝。城市交通隧道、地鐵隧道、地鐵站臺和站廳等場所的應急照明設計另見相應圖集。
圖集依據《消防應急照明和疏散指示系統技術標準》GB 51309-2018編制了消防應急照明和疏散指示系統的設計與安裝，同時依據各類典型建筑電氣行業規范，針對各類典型民用建筑場所，補充編制了商業、醫療、交通、展覽、 教育、劇場、體育、金融、老年人照料設施、博物館、飲食等不同建筑非火災備用照明、安全照明的設計要求和示例。圖集以圖表和示例的形式解析標準，便于使用人員更好的理解和使用圖標準。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 4 |
| 消防應急照明和疏散指示系統 | |

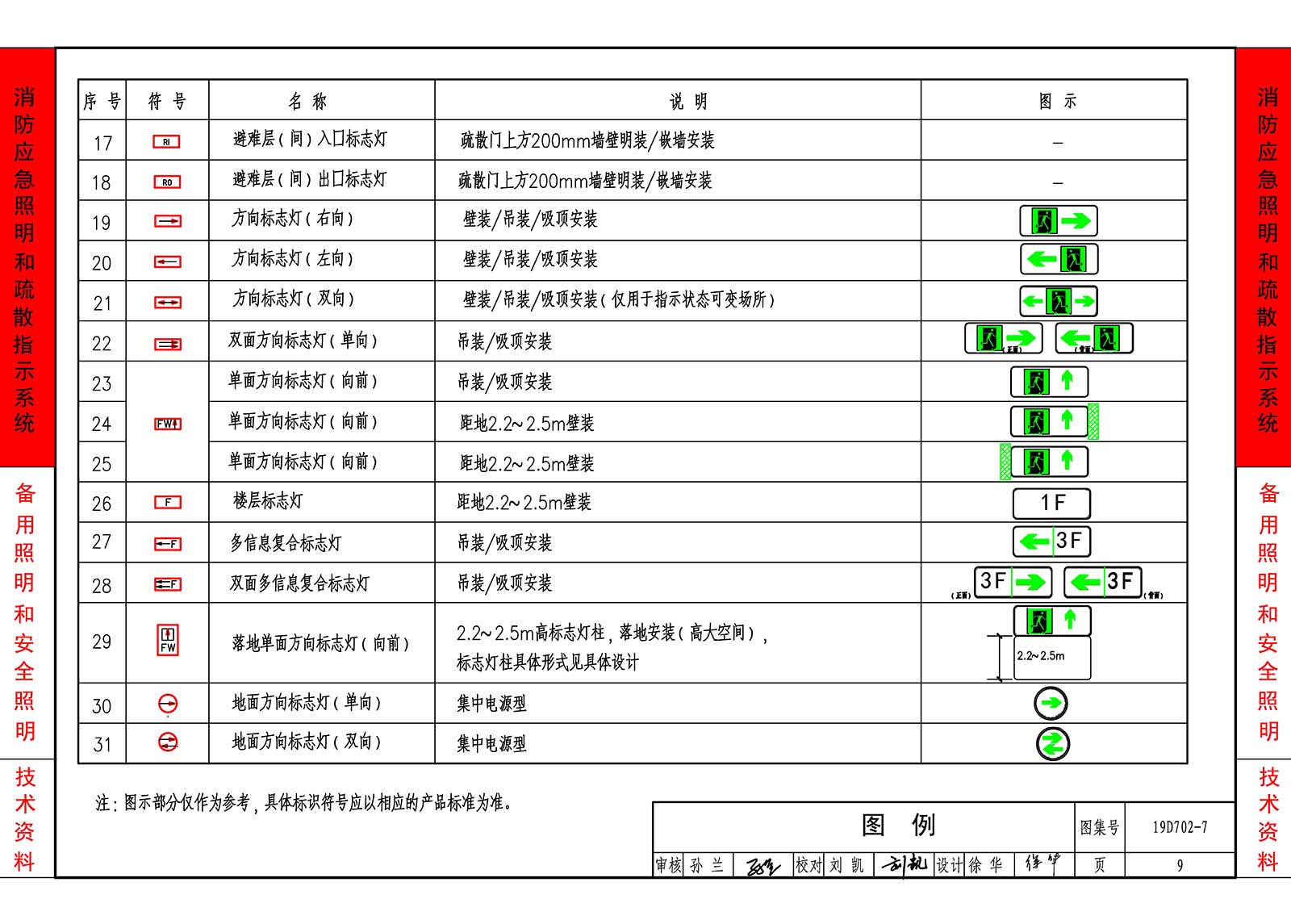

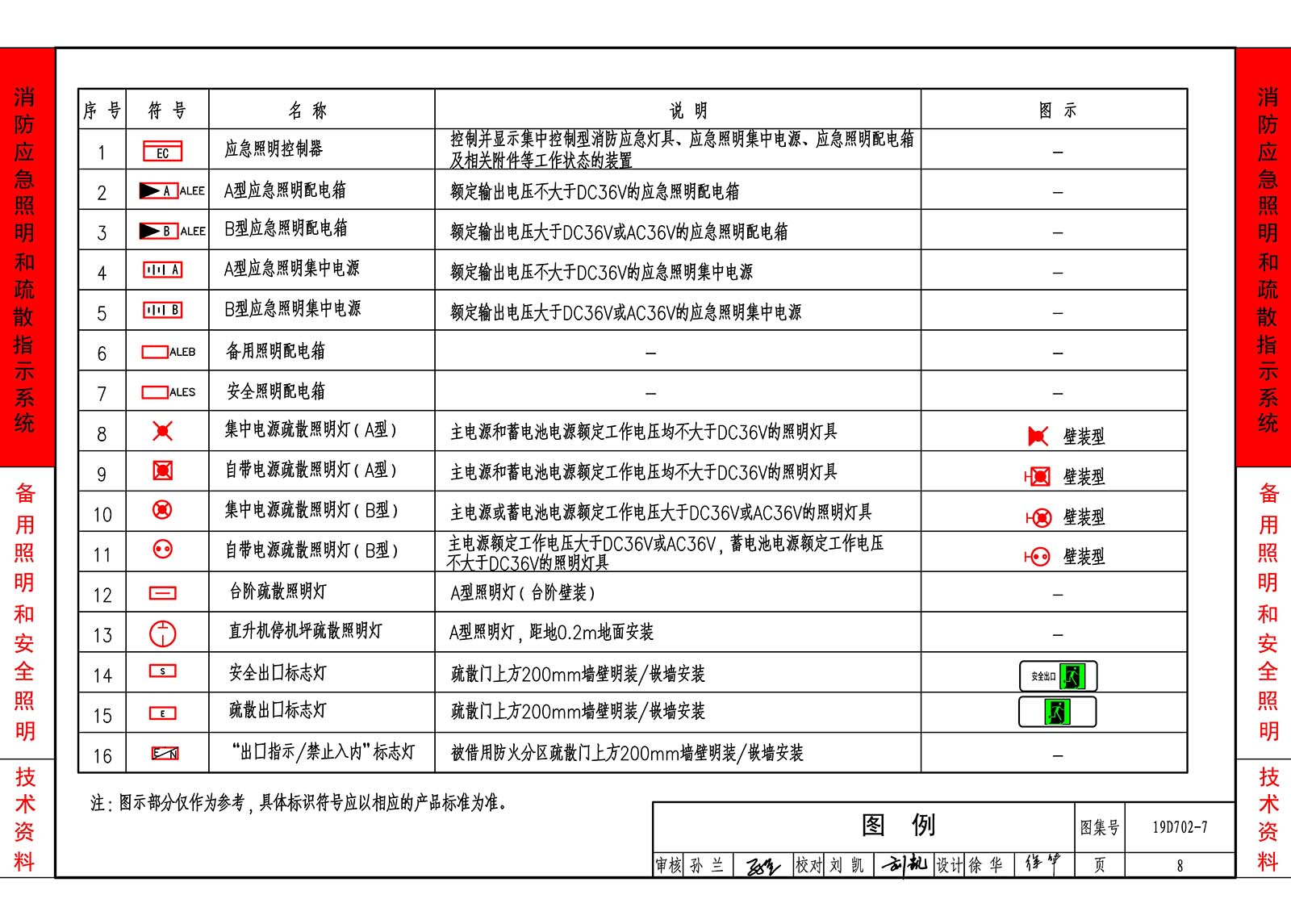

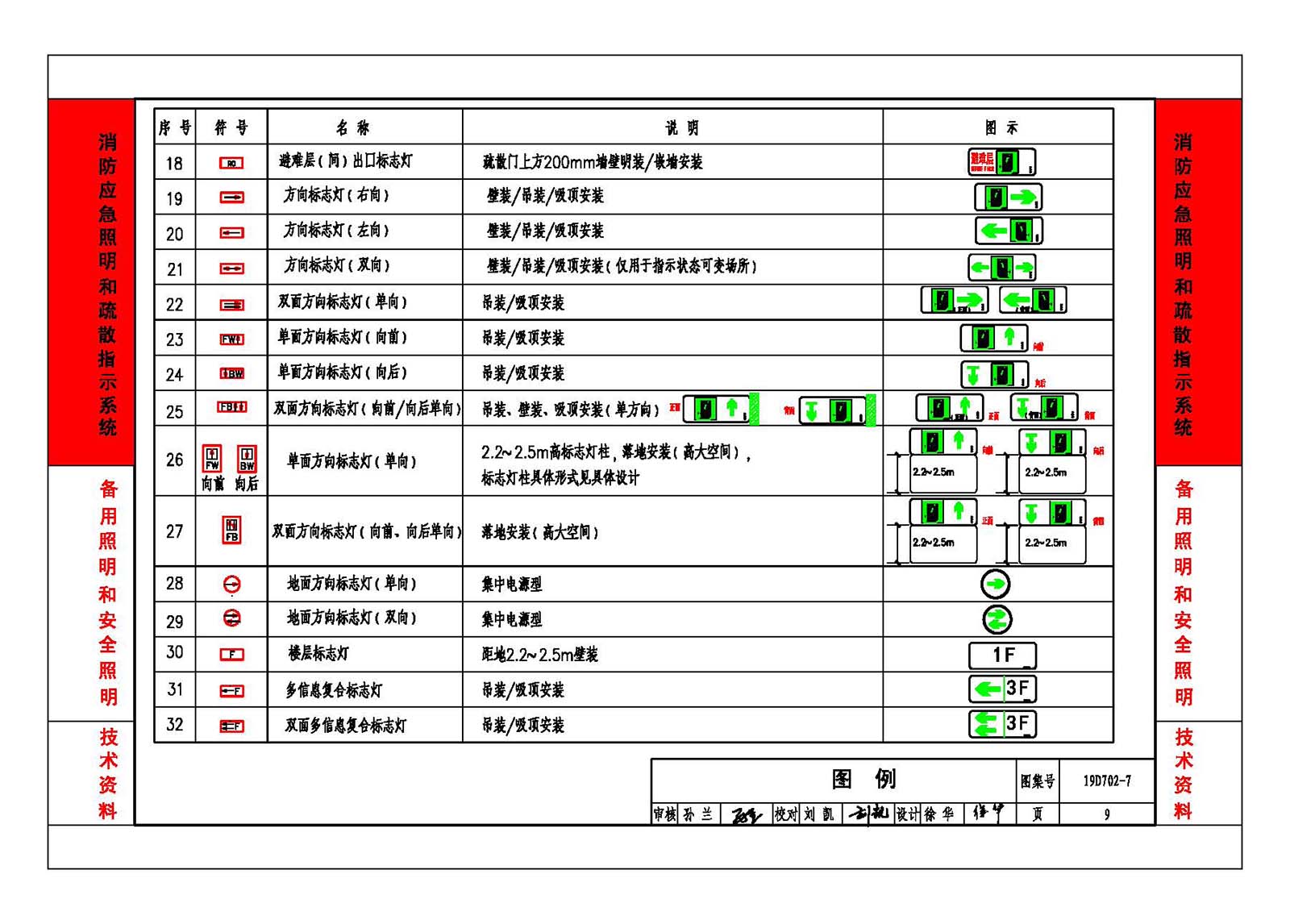

| 圖例 | 8 |
| 人員密集場所劃分 | 10 |

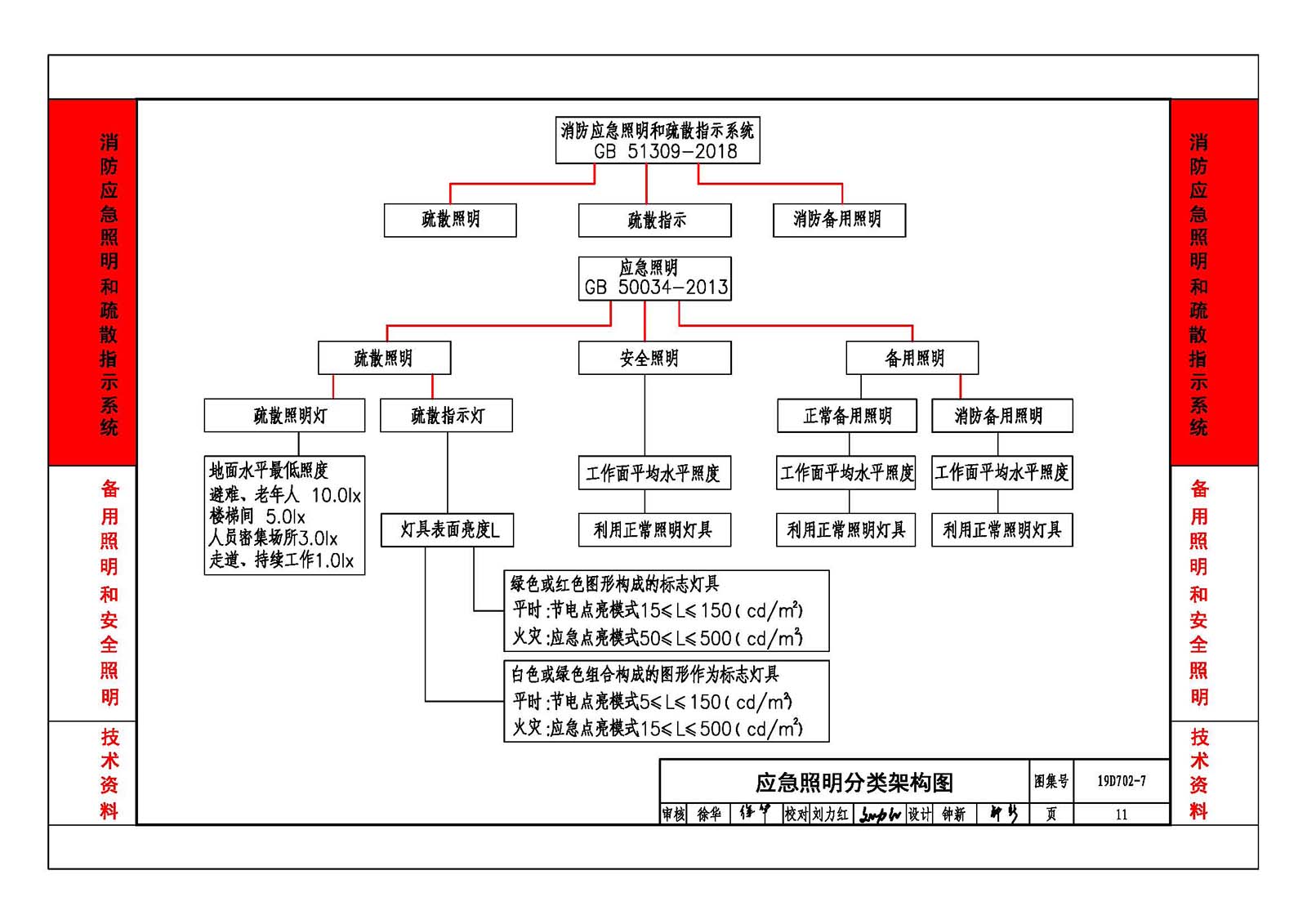

| 應急照明分類架構圖 | 11 |
| 消防應急照明和疏散指示系統框圖 | 12 |

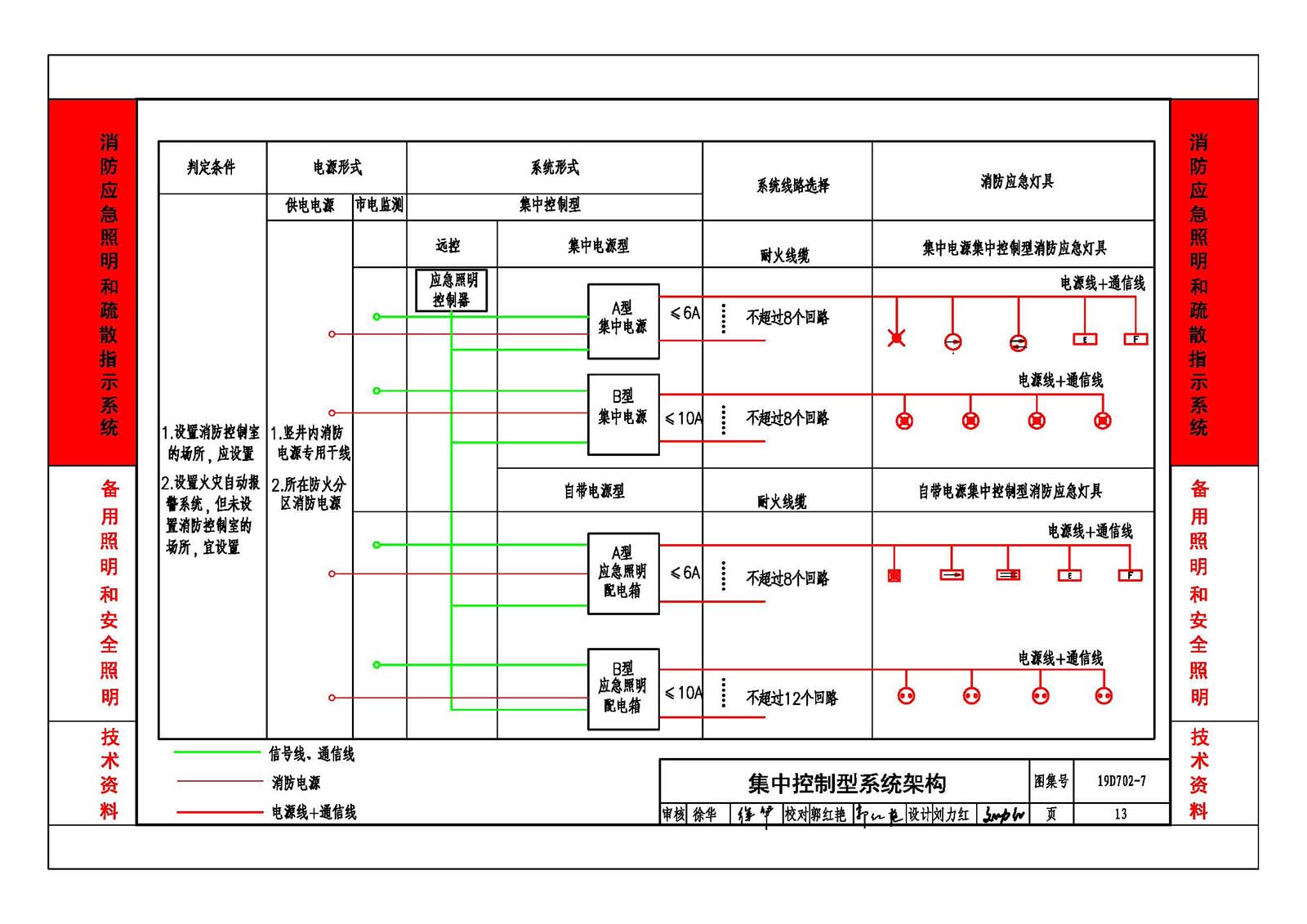

| 集中控制型系統架構 | 13 |
| 非集中控制型系統架構 | 14 |
| 集中電源集中控制型系統 | 15 |
| 分區集中電源集中控制型系統 | 16 |
| 高大空間場所集中電源集中控制型系統 | 17 |
| 集中電源非集中控制型系統 | 18 |
| 自帶電源集中控制型系統 | 19 |
| 自帶電源非集中控制型系統 | 20 |

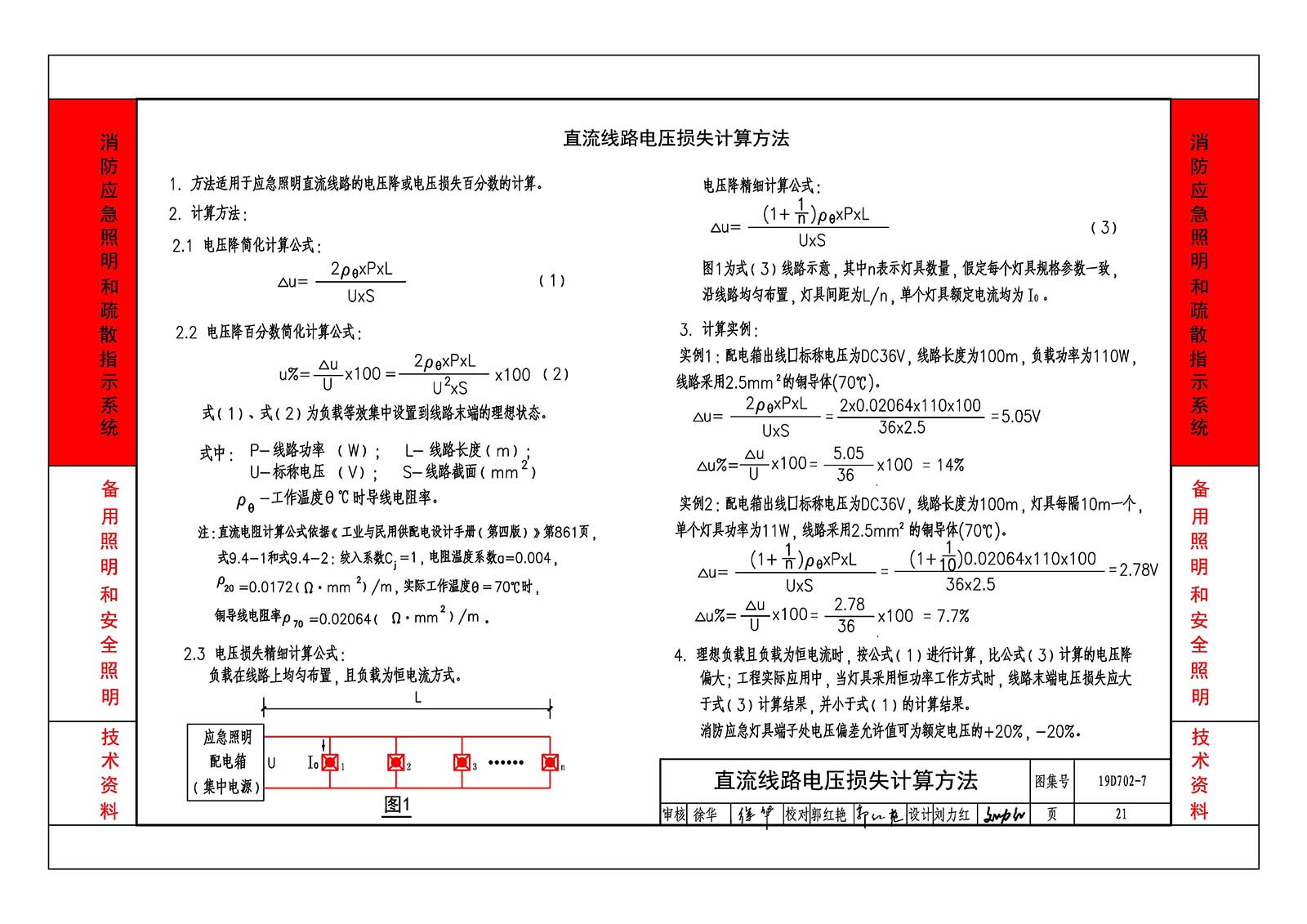

| 直流線路電壓損失計算方法 | 21 |
| DC36V 線路電壓損失百分?jǐn)?shù)表(%） | 22 |
| DC24V 線路電壓損失百分?jǐn)?shù)表(%) | 23 |
| DC36V 線路供電功率與距離關系曲線 | 24 |
| DC24V 線路供電功率與距離關系曲線 | 27 |
| 直流線路短路電流 | 30 |

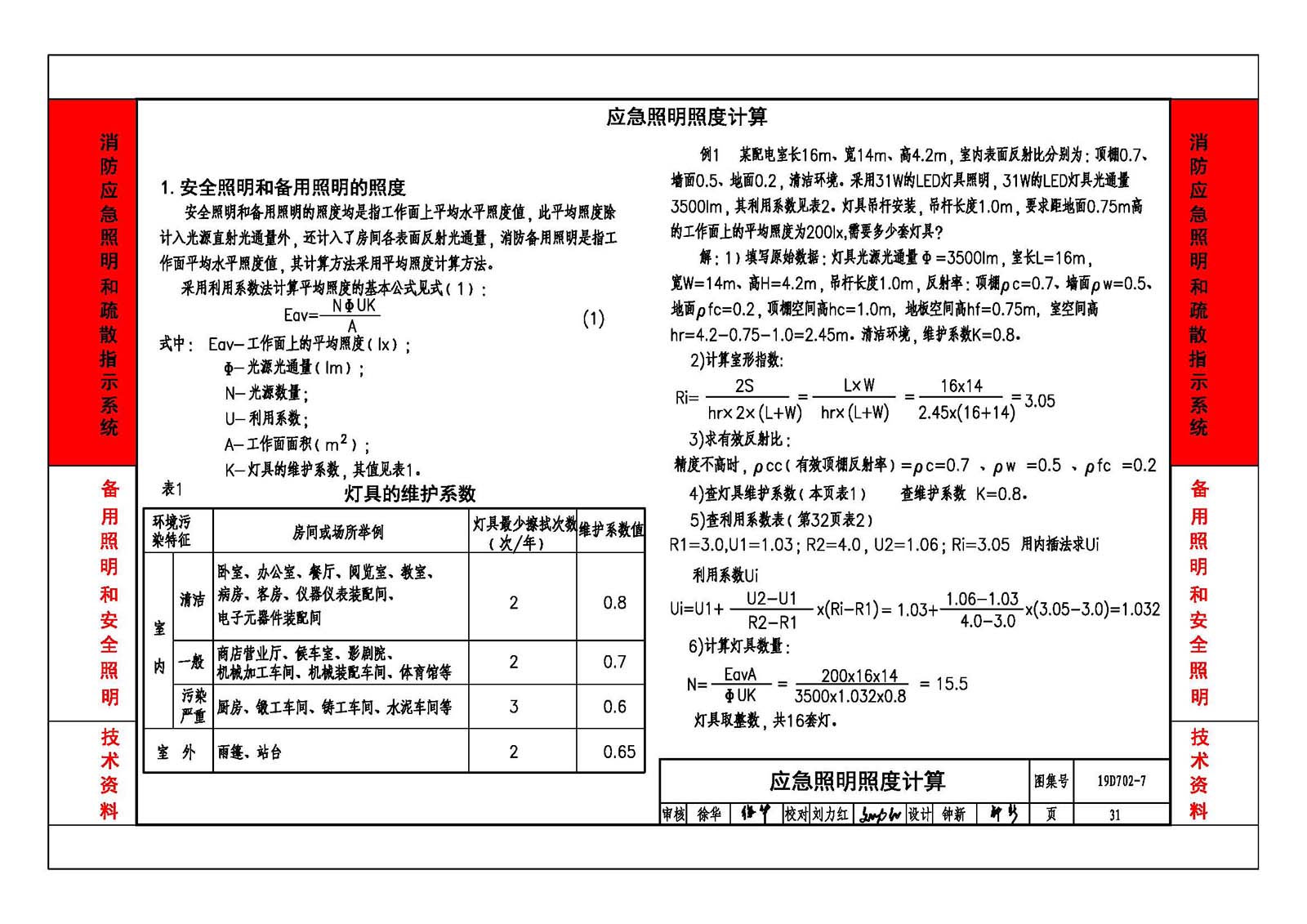

| 應急照明照度計算 | 31 |
| 常用走道布燈示意 | 33 |
| 常用樓梯布燈示意 | 34 |
| 消防電梯間的前室或合用前室布燈示意 | 39 |
| 安全出口外面及附近區域布燈示意 | 40 |
| 借用相鄰防火分區疏散的出口標志燈示意 | 41 |
| 連廊的連接處兩端及自動扶梯上方布燈示意 | 42 |

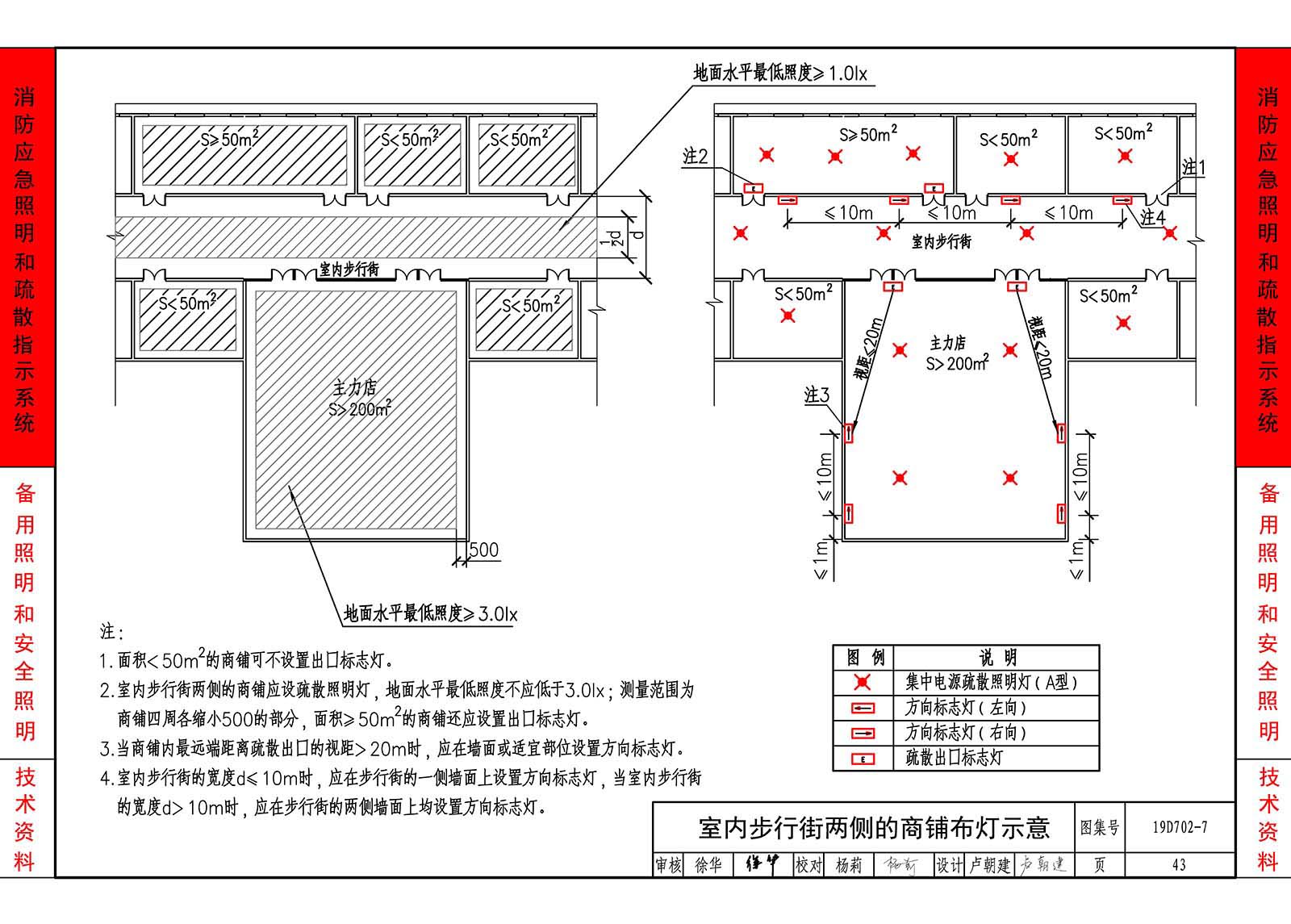

| 室內步行街兩側的商鋪布燈示意 | 43 |
| 病房樓或手術部的避難間布燈示意 | 44 |
| 老年人照料設施布燈示意 | 45 |
| 醫院手術室布燈示意 | 46 |
| 醫院ICU重癥監護室布燈示意 | 47 |
| 避難層布燈示意 | 48 |
| 屋頂直升機停機坪布燈示意 | 49 |
| 寄宿制幼兒園和小學的寢室布燈示意 | 50 |
| 多功能廳布燈示意 | 51 |

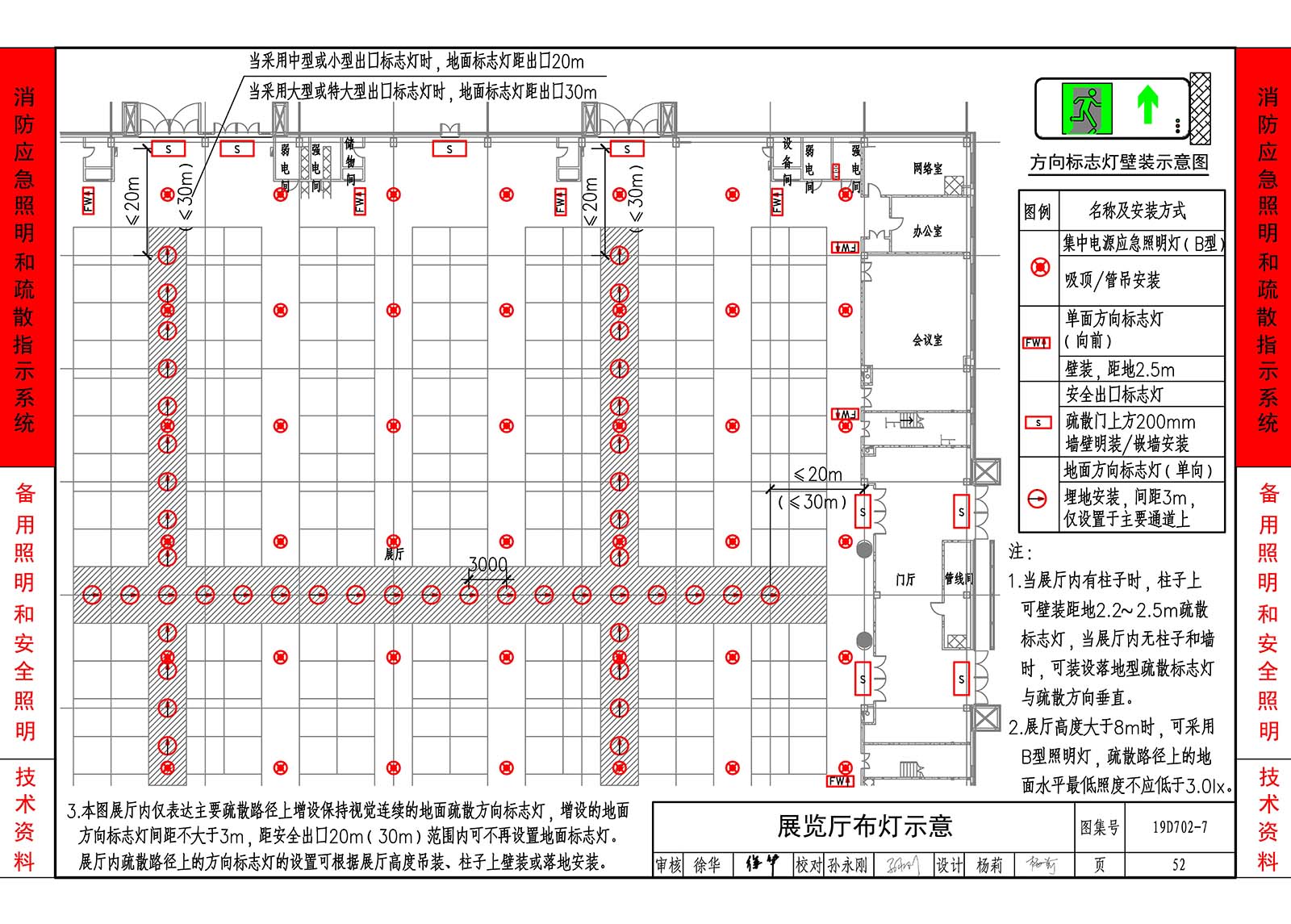

| 展覽廳布燈示意 | 52 |
| 電影院、觀眾廳布燈示意 | 53 |

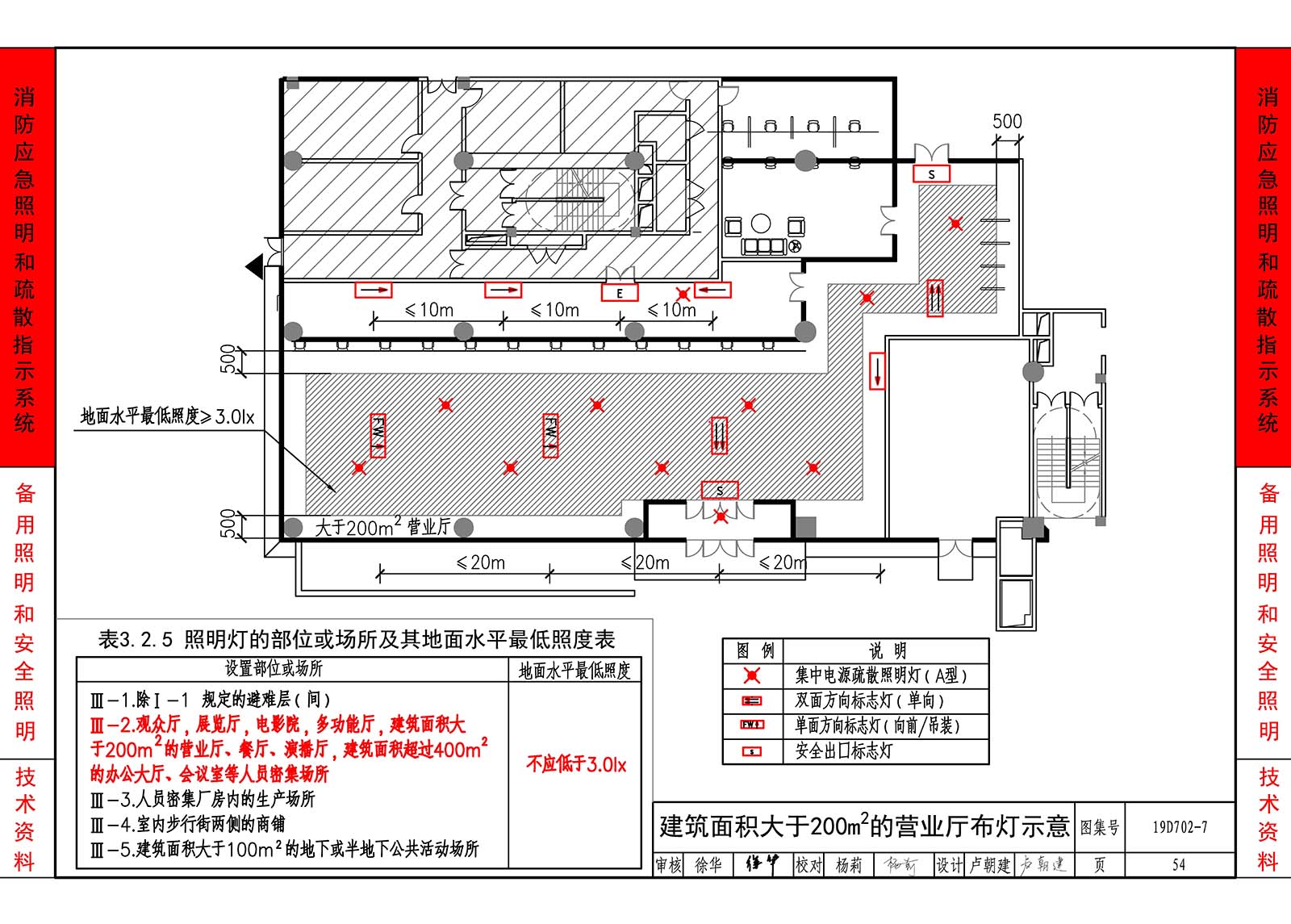

| 建筑面積大于200㎡的營業廳布燈示意 | 54 |

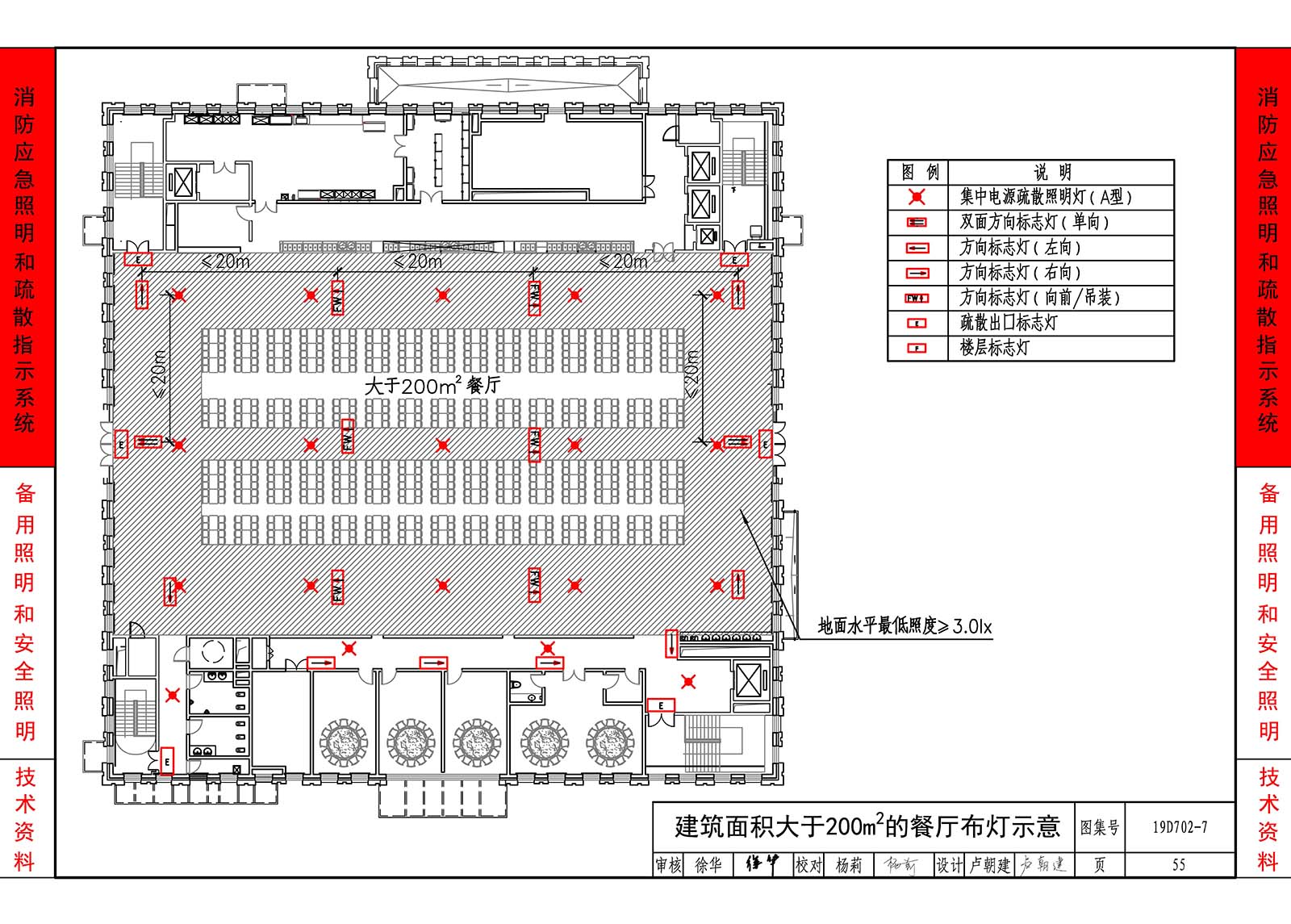

| 建筑面積大于200㎡的餐廳布燈示意 | 55 |
| 建筑面積大于200㎡的演播廳布燈示意 | 56 |
| 辦公樓應急照明布燈示意 | 57 |

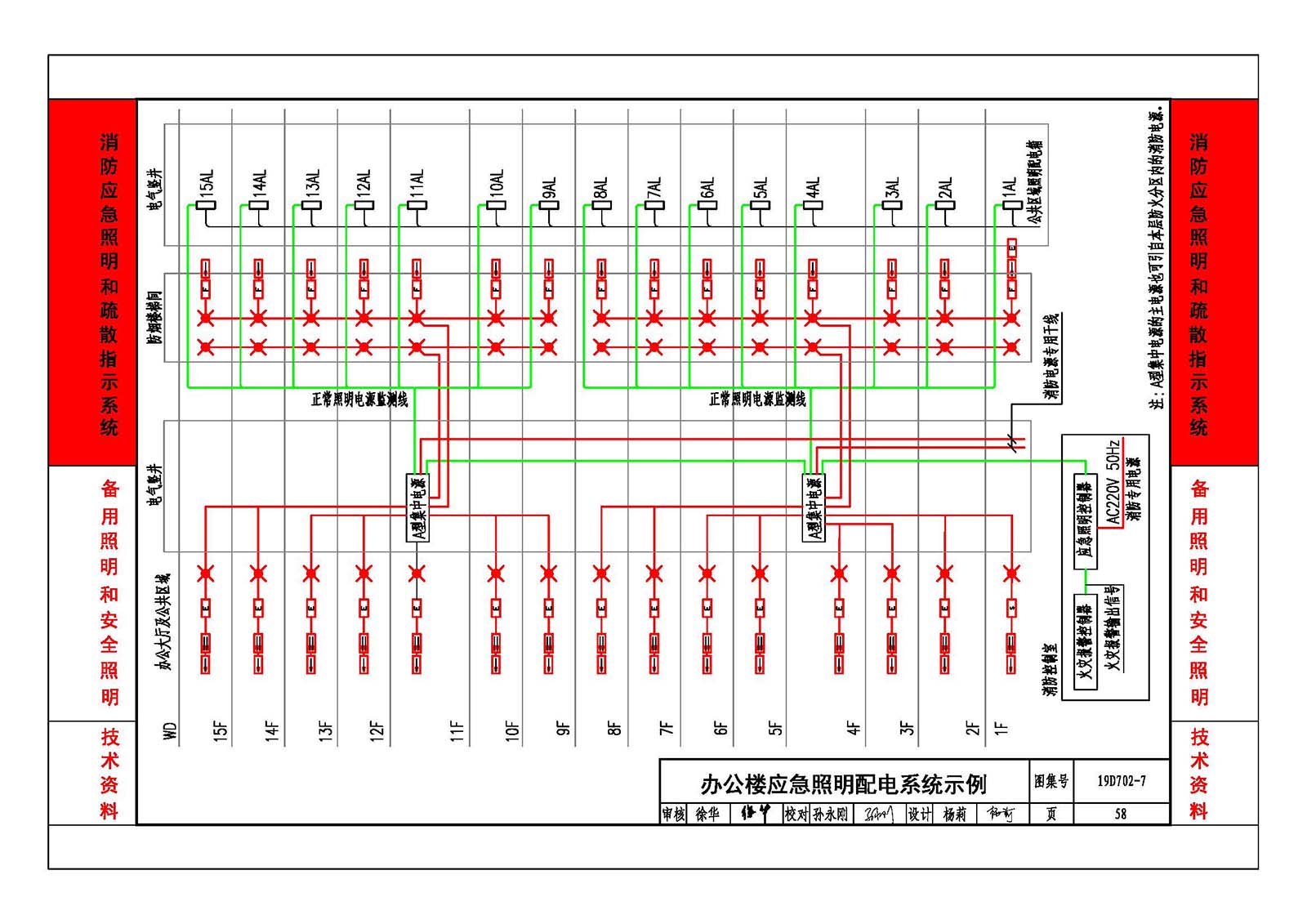

| 辦公樓應急照明配電系統示例 | 58 |
| 建筑面積超過400㎡的會議室布燈示意 | 59 |

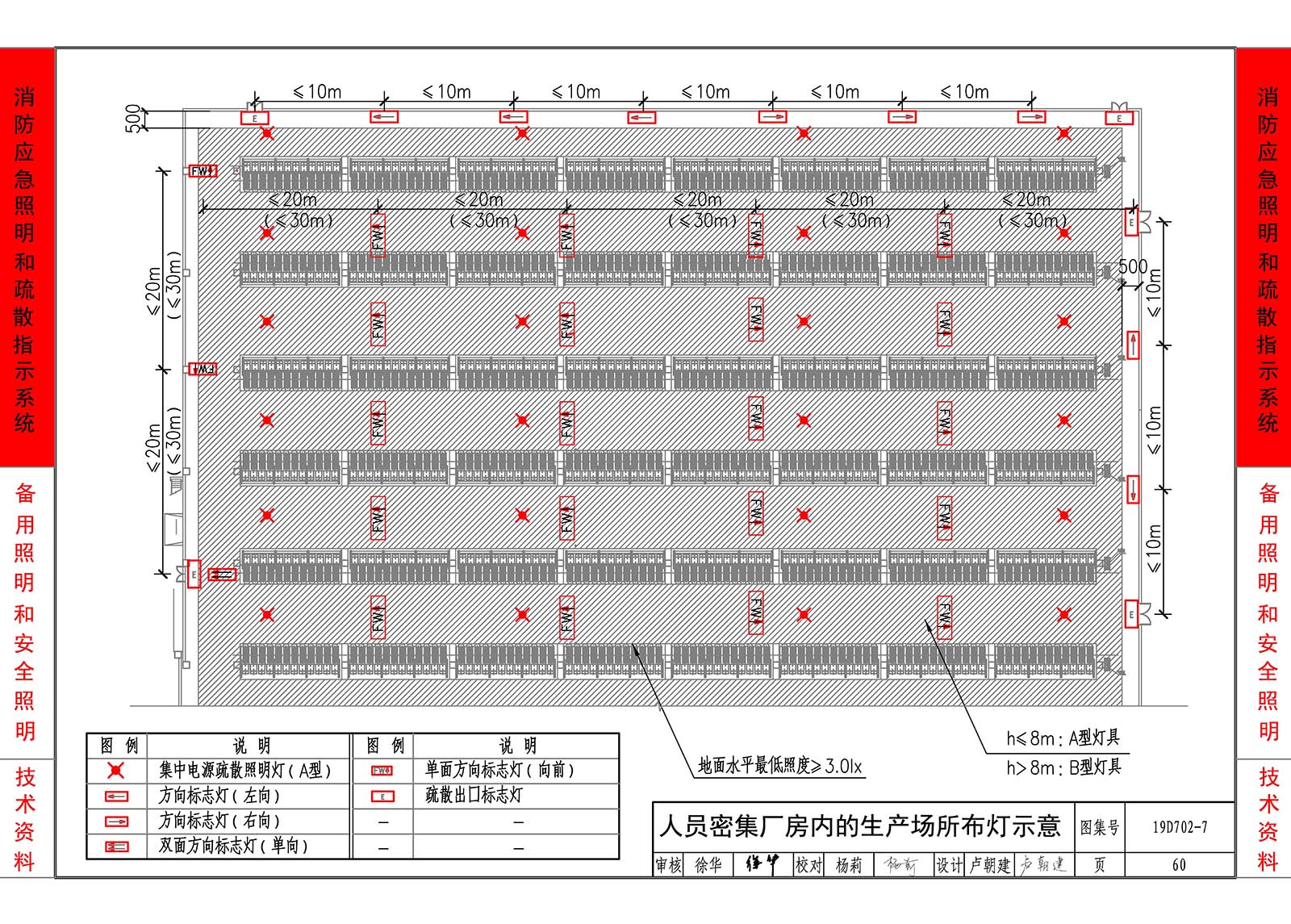

| 人員密集廠房?jī)?nèi)的生產場所布燈示意 | 60 |
| 建筑面積大于100㎡的地下或半地下公共活動場所布燈示意 | 61 |
| 酒店的客房布燈示意 | 62 |

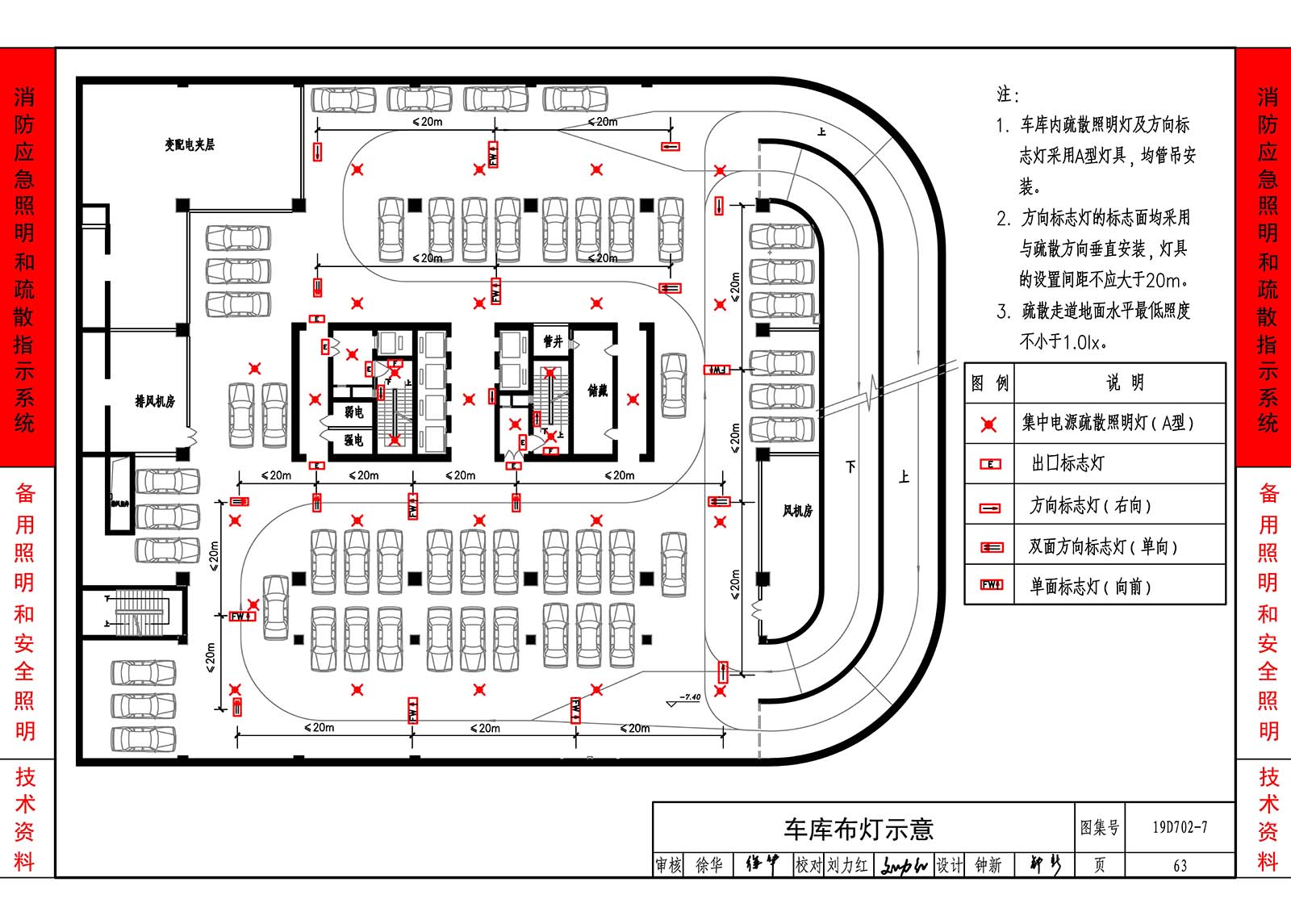

| 車庫布燈示意 | 63 |
| 商店建筑布燈示意 | 65 |

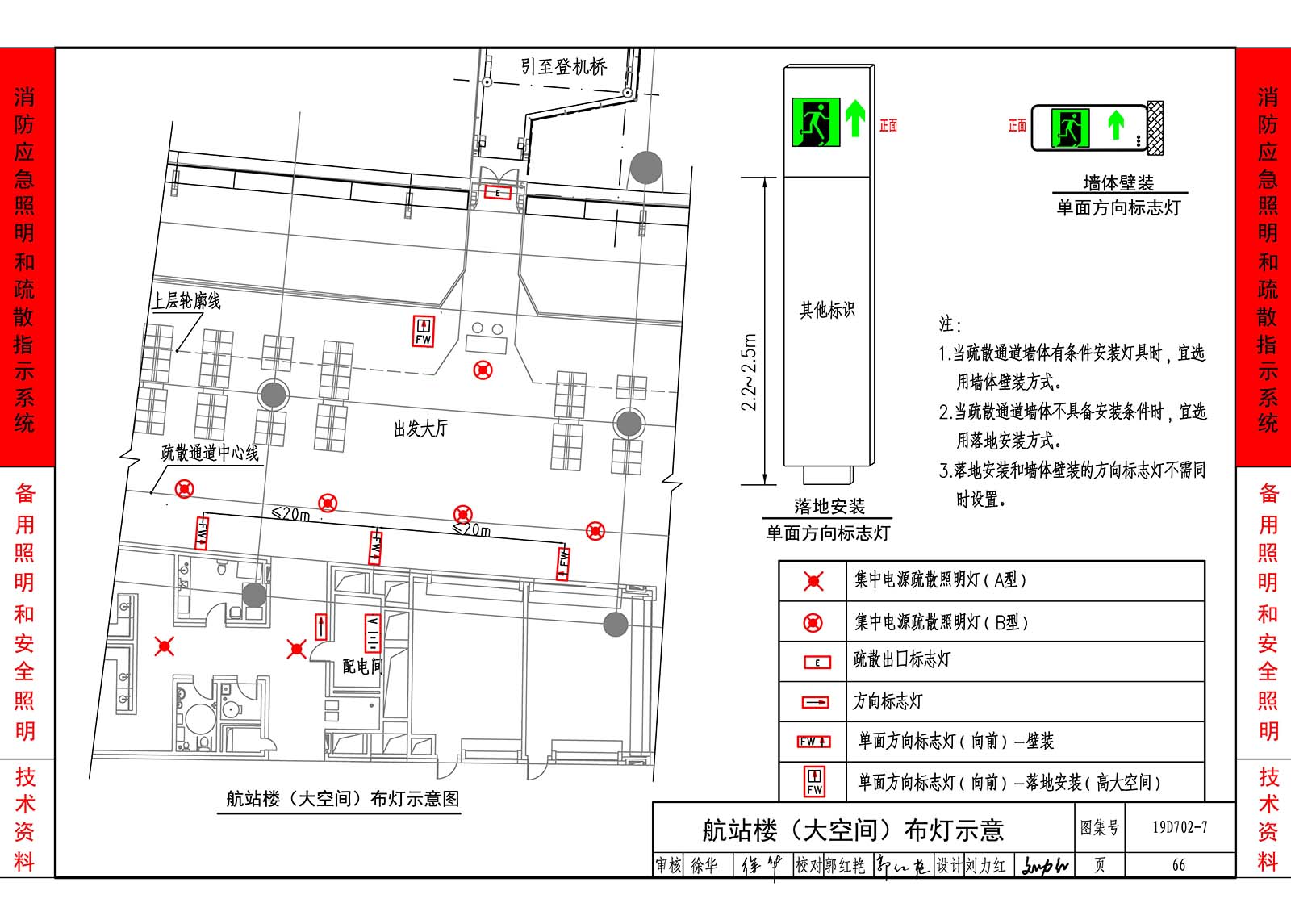

| 航站樓(大空間)布燈示意 | 66 |
| 體育場館布燈示意 | 67 |
| 學校布燈示意 | 68 |
| 住宅建筑集中電源集中控制型系統平面示例 | 69 |
| 住宅建筑集中電源集中控制型系統示例 | 70 |
| 住宅建筑自帶電源（A型燈具)平面示例 | 71 |
| 住宅建筑自帶電源（A型燈具)集中控制型系統示例 | 72 |
| 住宅建筑自帶電源（A型燈具)非集中控制型系統示例 | 73 |
| 住宅建筑自帶電源（B型燈具)非集中控制型平面示例 | 74 |
| 住宅建筑自帶電源（B型燈具)非集中控制型系統示例 | 75 |

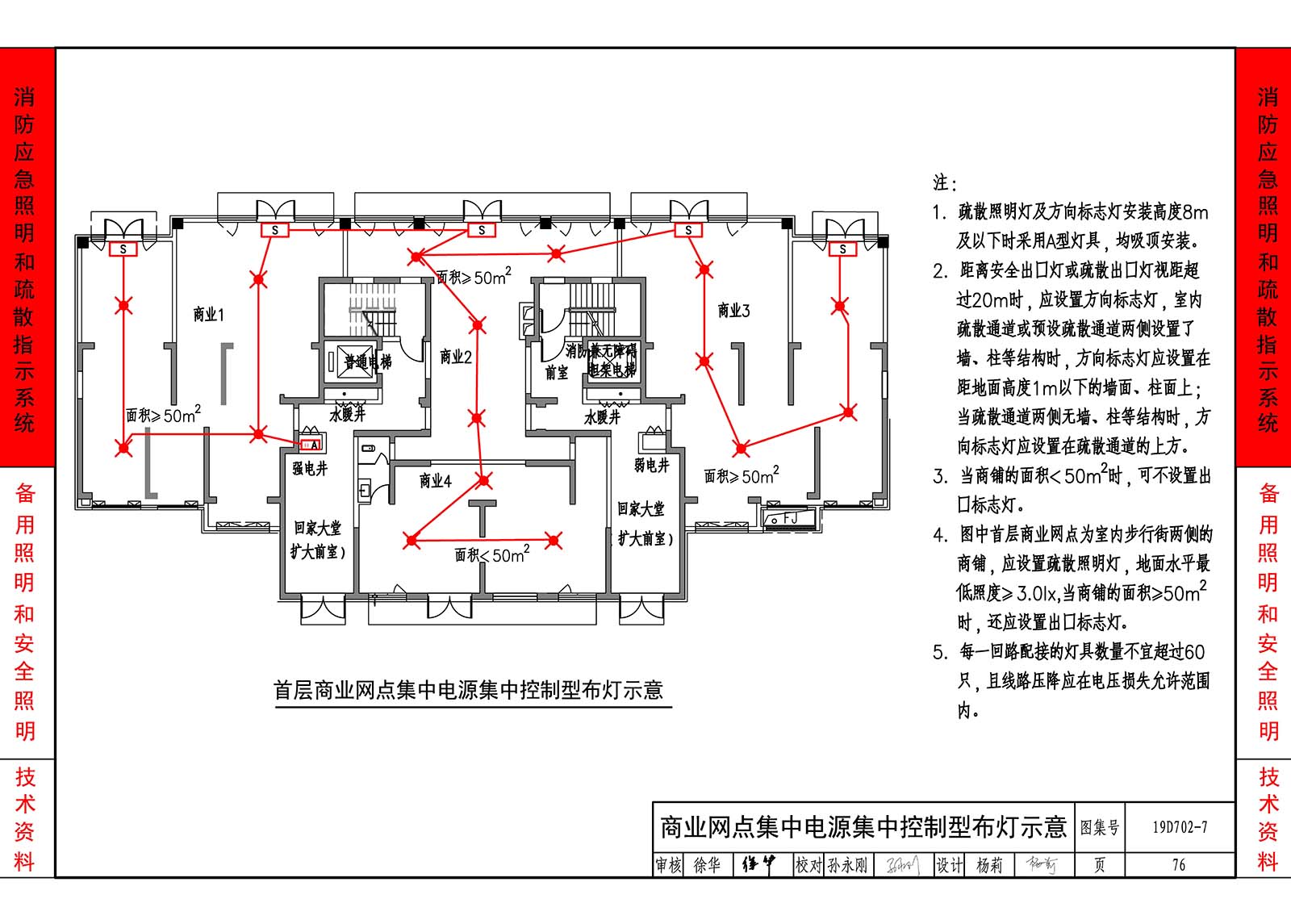

| 商業網點集中電源集中控制型布燈示例 | 76 |
| 配電室照明平面示例 | 77 |
| 消防控制室照明平面示例 | 78 |
| 消防水泵房照明平面示例 | 79 |

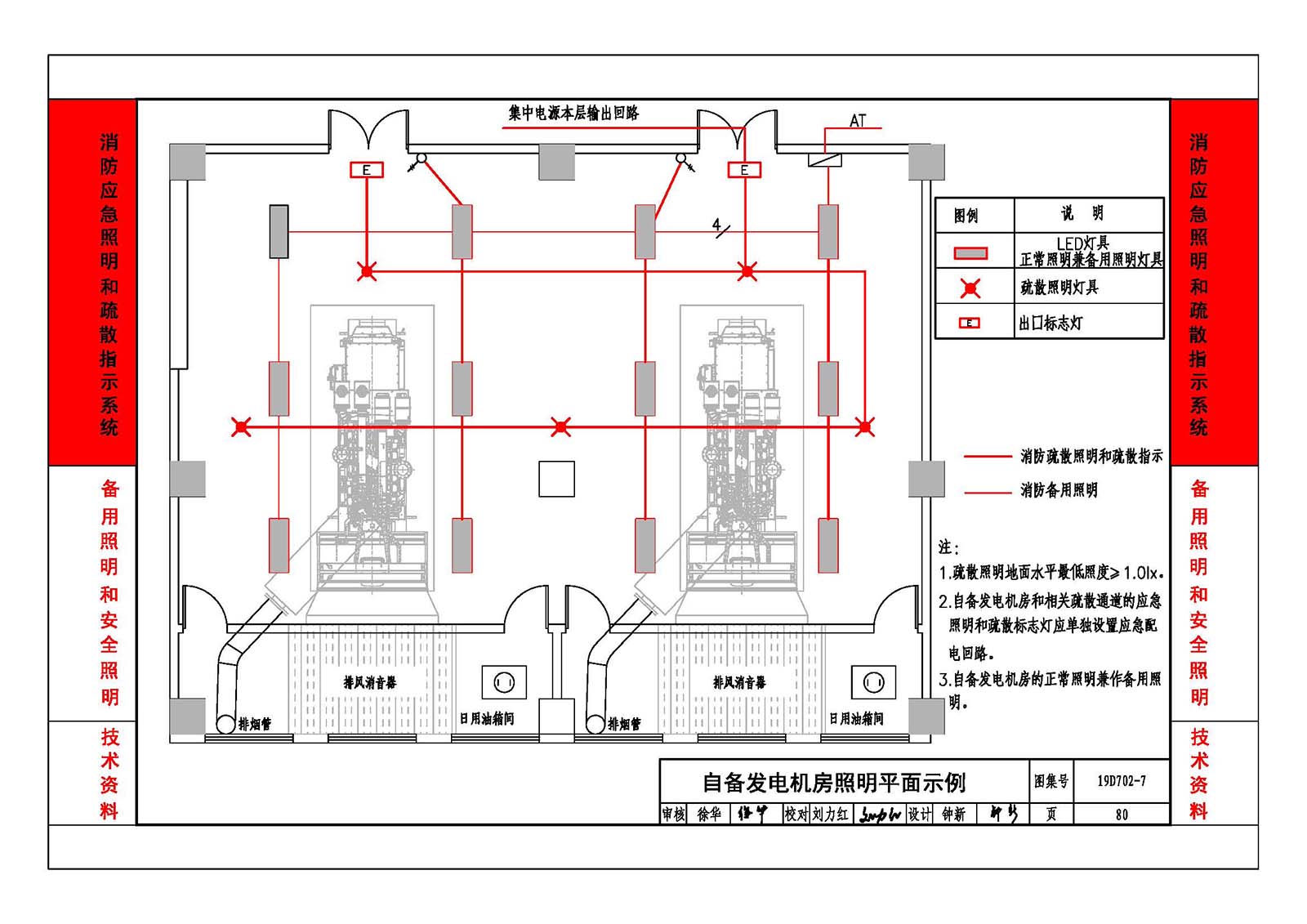

| 自備發電機房照明平面示例 | 80 |
| 標志燈規格尺寸 | 81 |
| 蓄電池供電持續工作時間 | 82 |
| 集中電源裝置落地式安裝示意 | 83 |
| 集中電源裝置和應急照明配電箱掛墻安裝示意 | 84 |
| 標志燈安裝示意 | 85 |
| 蓄光自發光地面疏散標志安裝圖 | 88 |
| 蓄光自發光疏散標牌、疏散指示帶安裝圖 | 89 |
| 蓄光自發光疏散樓梯臺階、扶手標志安裝圖 | 90 |
| 備用照明和安全照明 | |
| 圖形及文字符號 | 91 |
| 備用照明(安全照明)供電系統圖示例 | 92 |
| 備用照明(安全照明)配電箱系統圖示例 | 95 |
| 商店建筑備用照明設計圖示例 | 98 |
| 醫療建筑安全照明設計圖示例 | 101 |

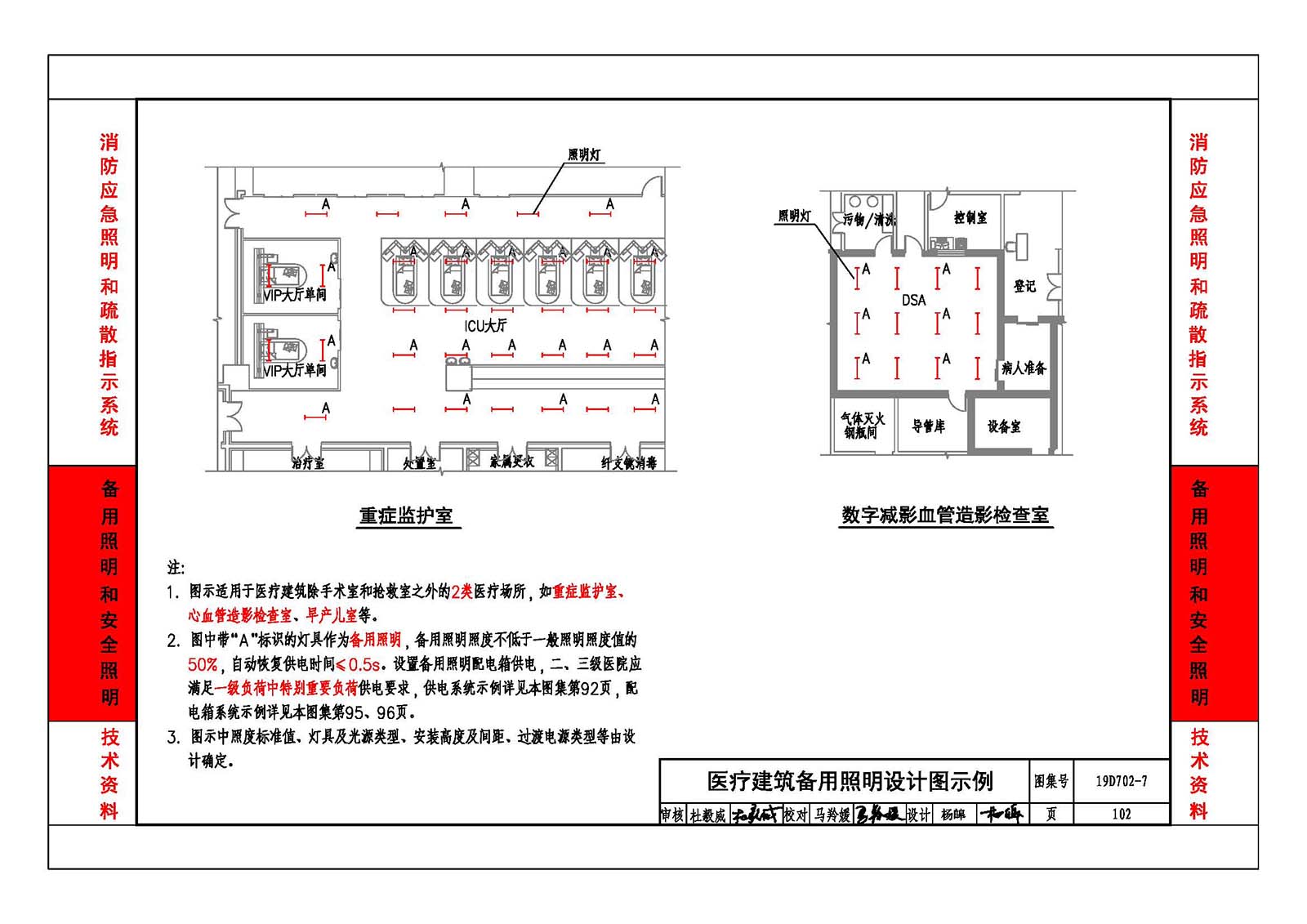

| 醫療建筑備用照明設計圖示例 | 102 |
| 交通建筑備用照明設計圖示例 | 106 |
| 會展(展覽)建筑備用和安全照明設計圖示例 | 108 |
| 會展(展覽)建筑安全照明設計圖示例 | 109 |
| 教育建筑備用和安全照明設計圖示例 | 110 |
| 劇場建筑備用照明設計圖示例 | 111 |
| 老年人照料設施建筑備用照明設計圖示例 | 112 |
| 體育建筑備用照明設計圖示例 | 113 |
| 體育建筑安全照明設計圖示例 | 114 |
| 金融建筑備用照明設計圖示例 | 115 |
| 博物館建筑備用照明設計圖示例 | 117 |
| 飲食建筑備用照明設計圖示例 | 118 |
