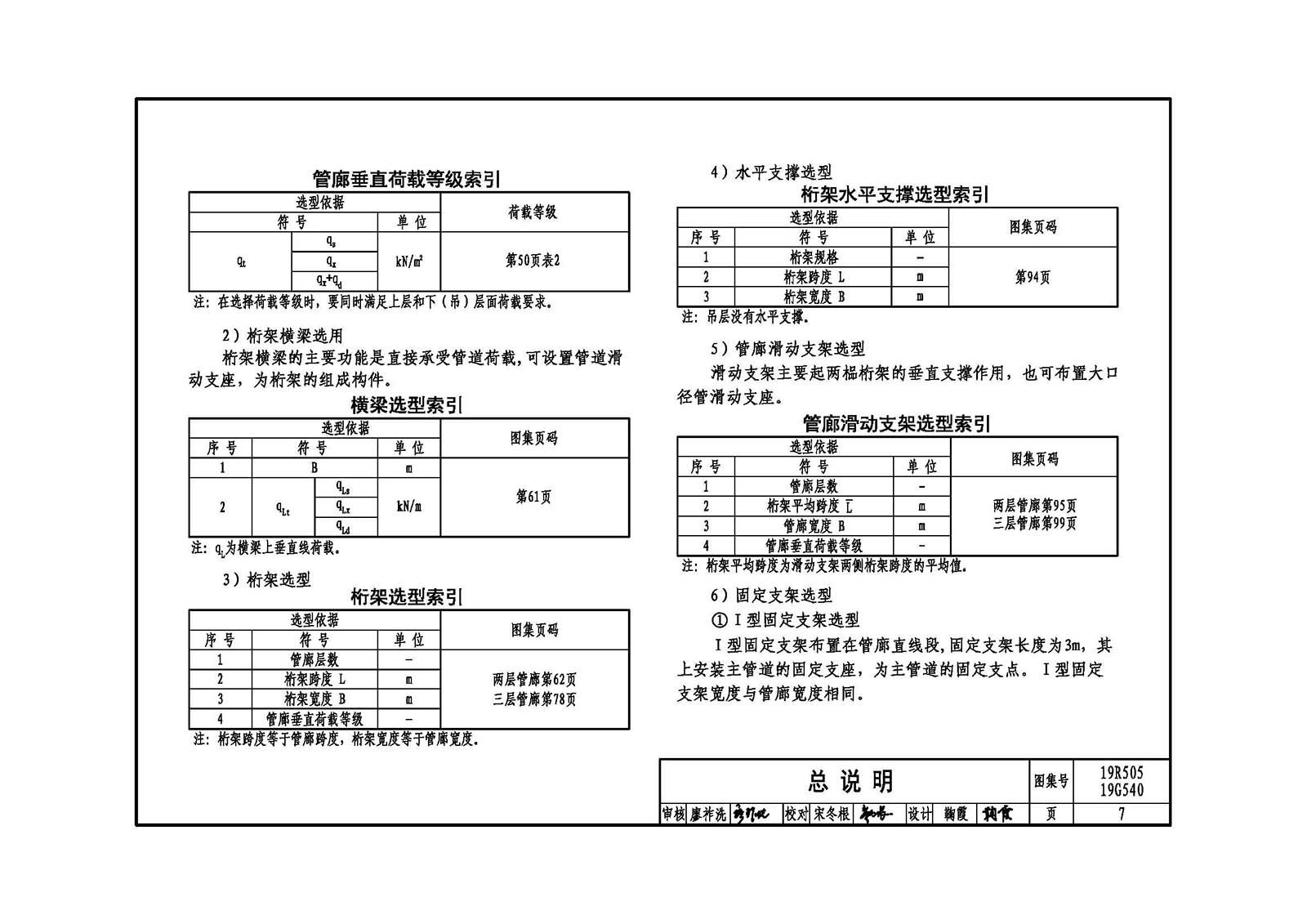

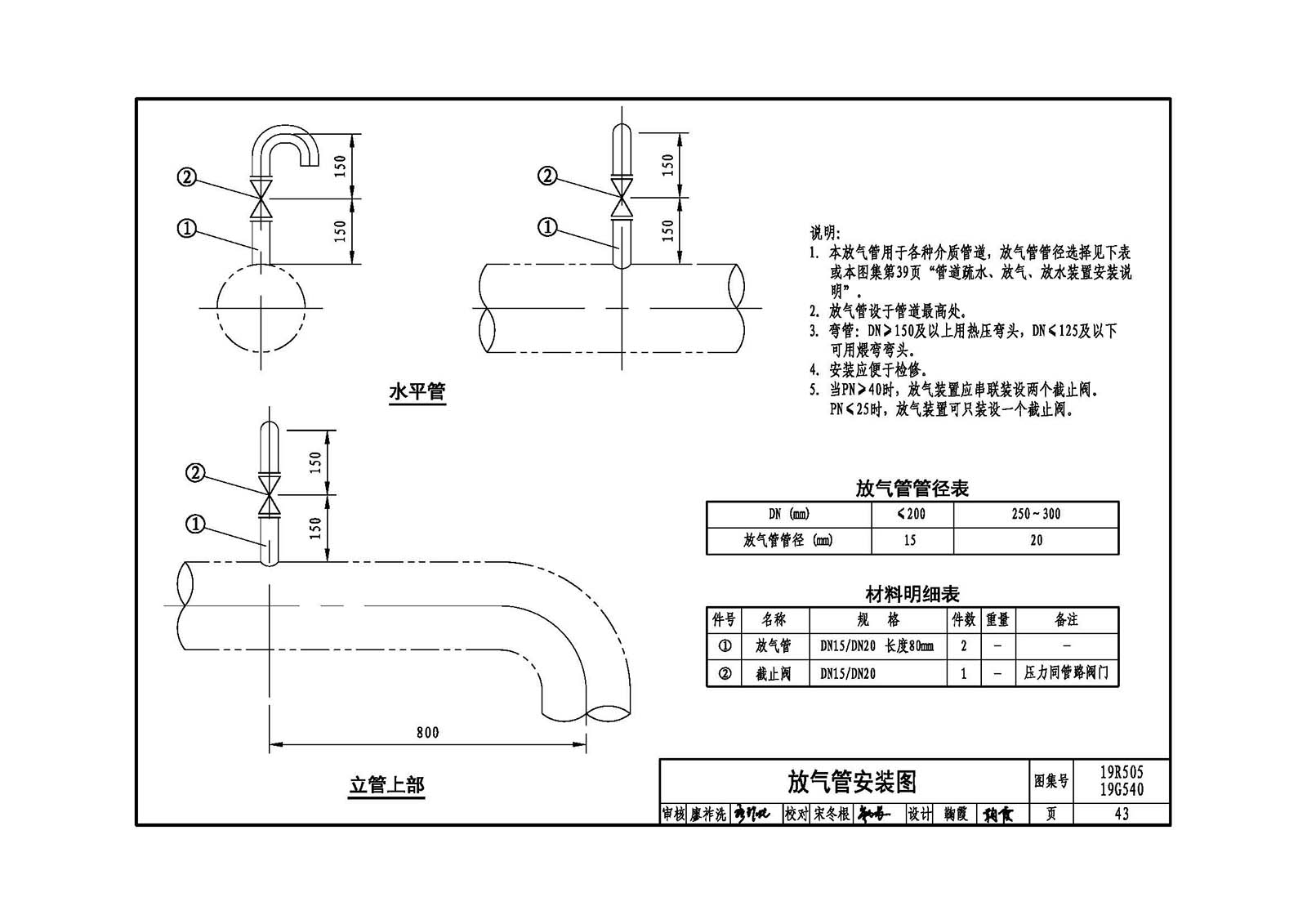

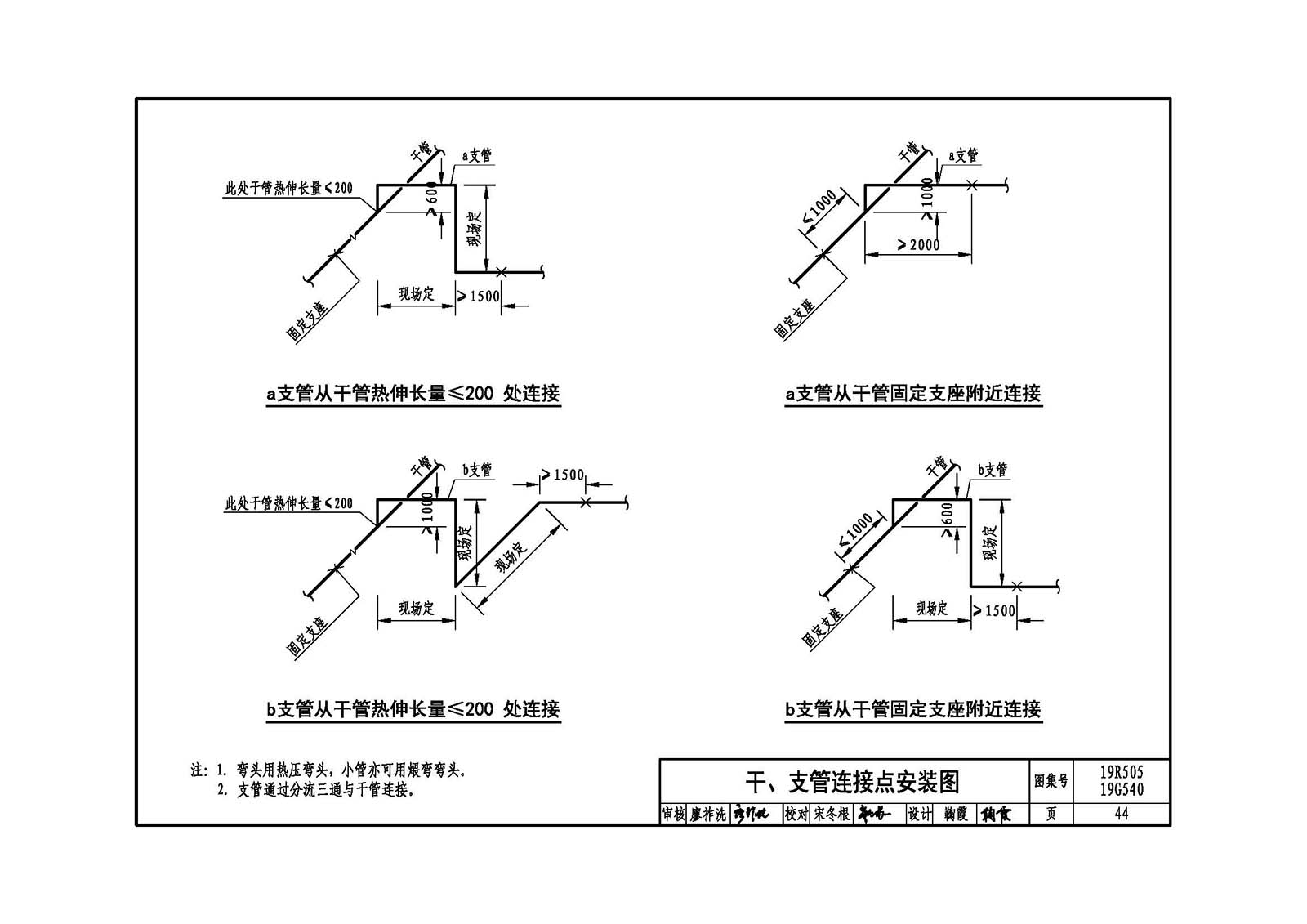

本圖集適用于各種工藝管道、電力及通信線纜等在室外鋼結構架空綜合管廊上的敷設與安裝。主要內容包括工藝專業管道敷設安裝與鋼結構綜合管廊兩部分組成。

適用的工藝條件：
管廊跨度:≤24m；寬度≤4m；凈高≥5.2m；
輸送介質溫度：≤350℃；
輸送介質：氣（汽）體、液體、氣固混合流體；
管徑范圍：25mm≤DN≤600mm；
電纜范圍：控制電纜、電力電纜（≤35kV）；
環境溫度：-20℃～60℃，管道外表面溫度≤120℃。

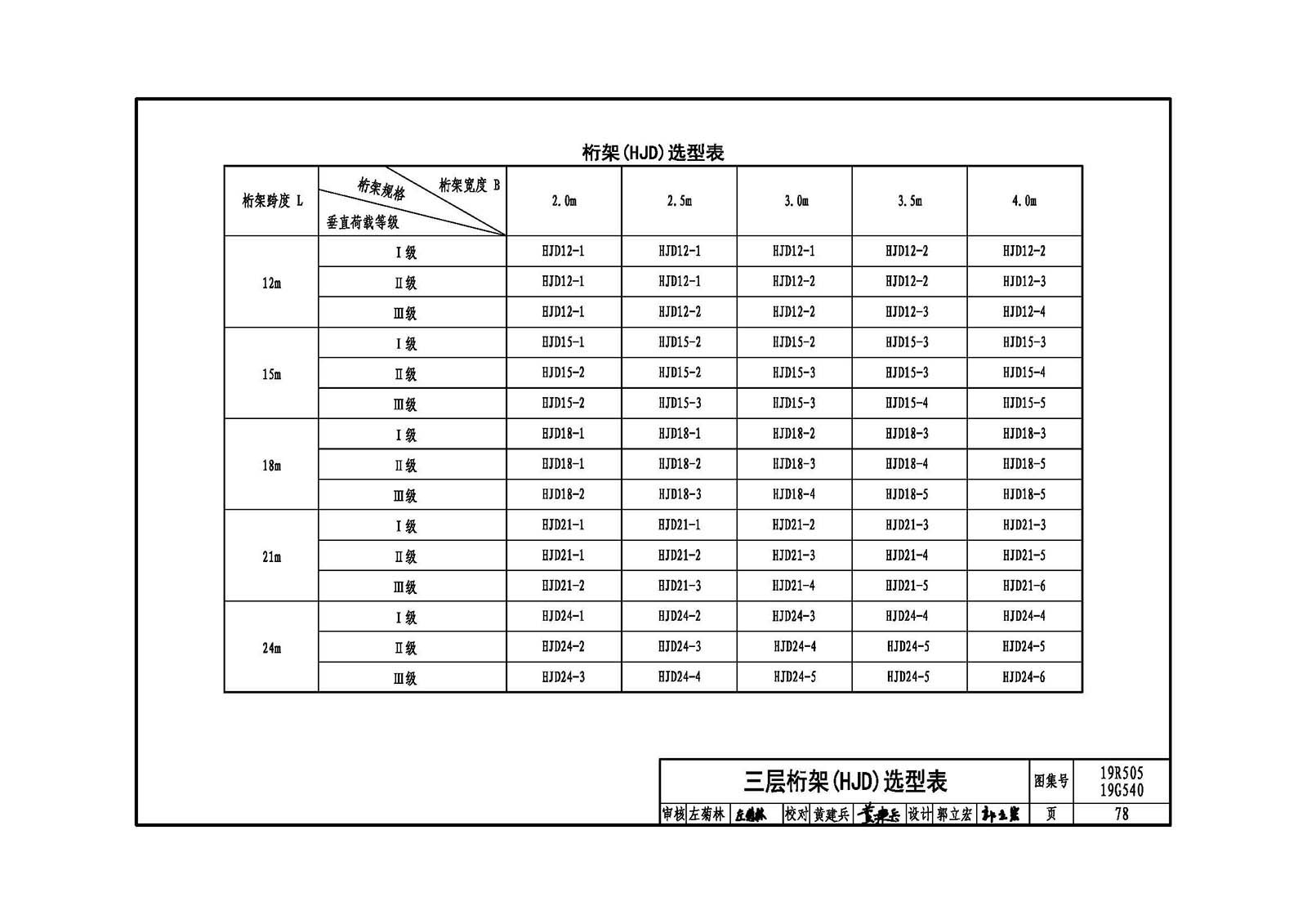

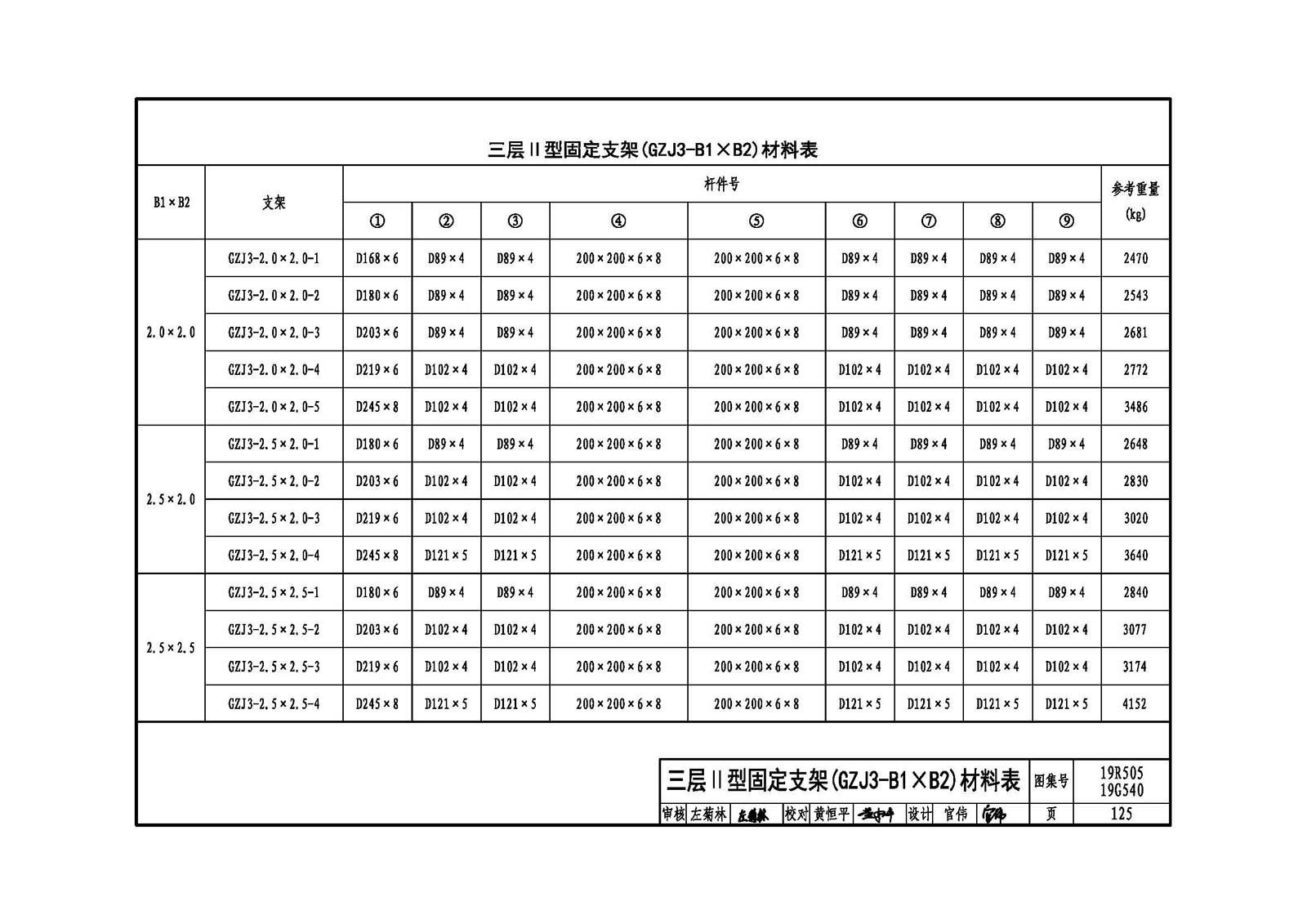

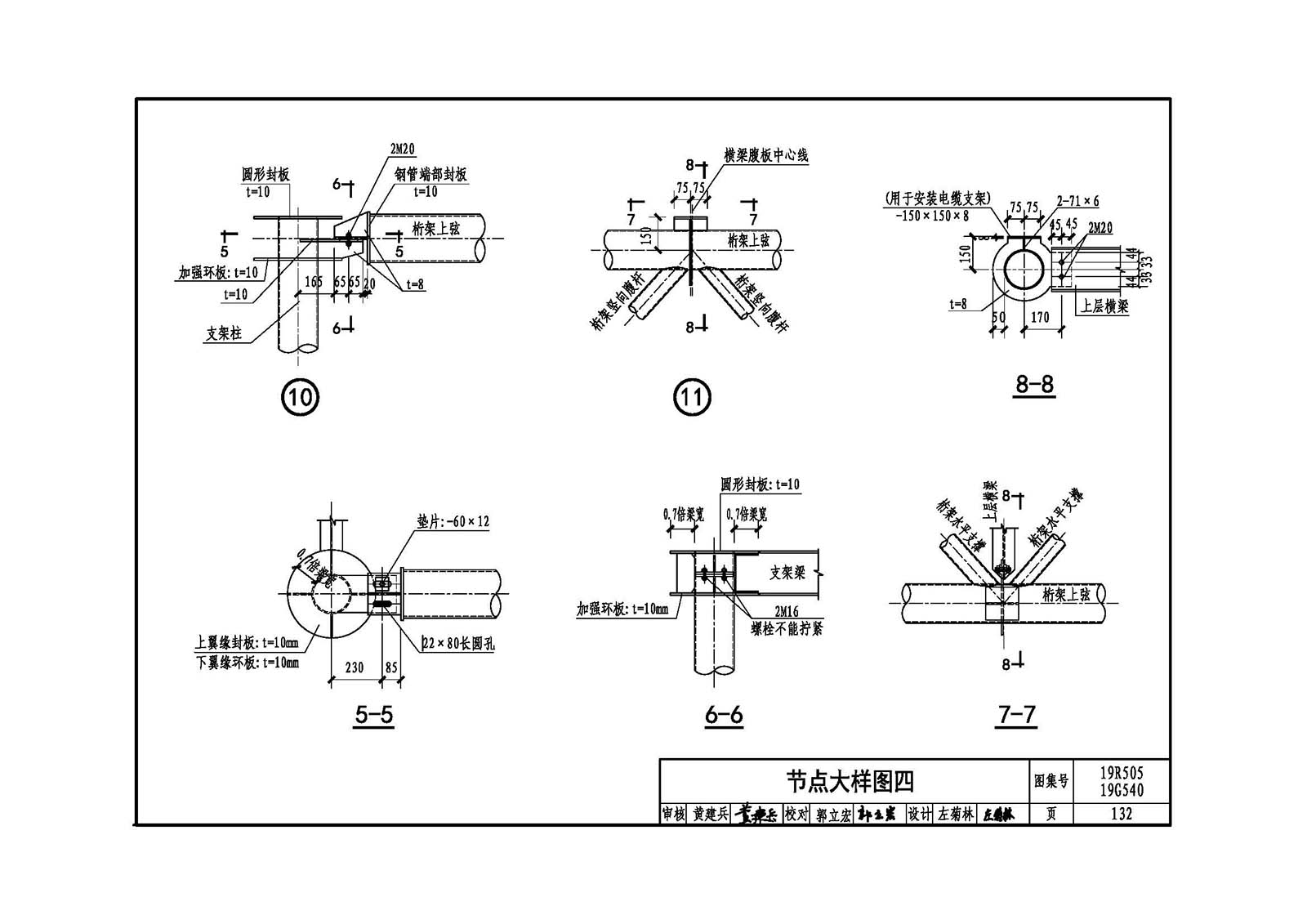

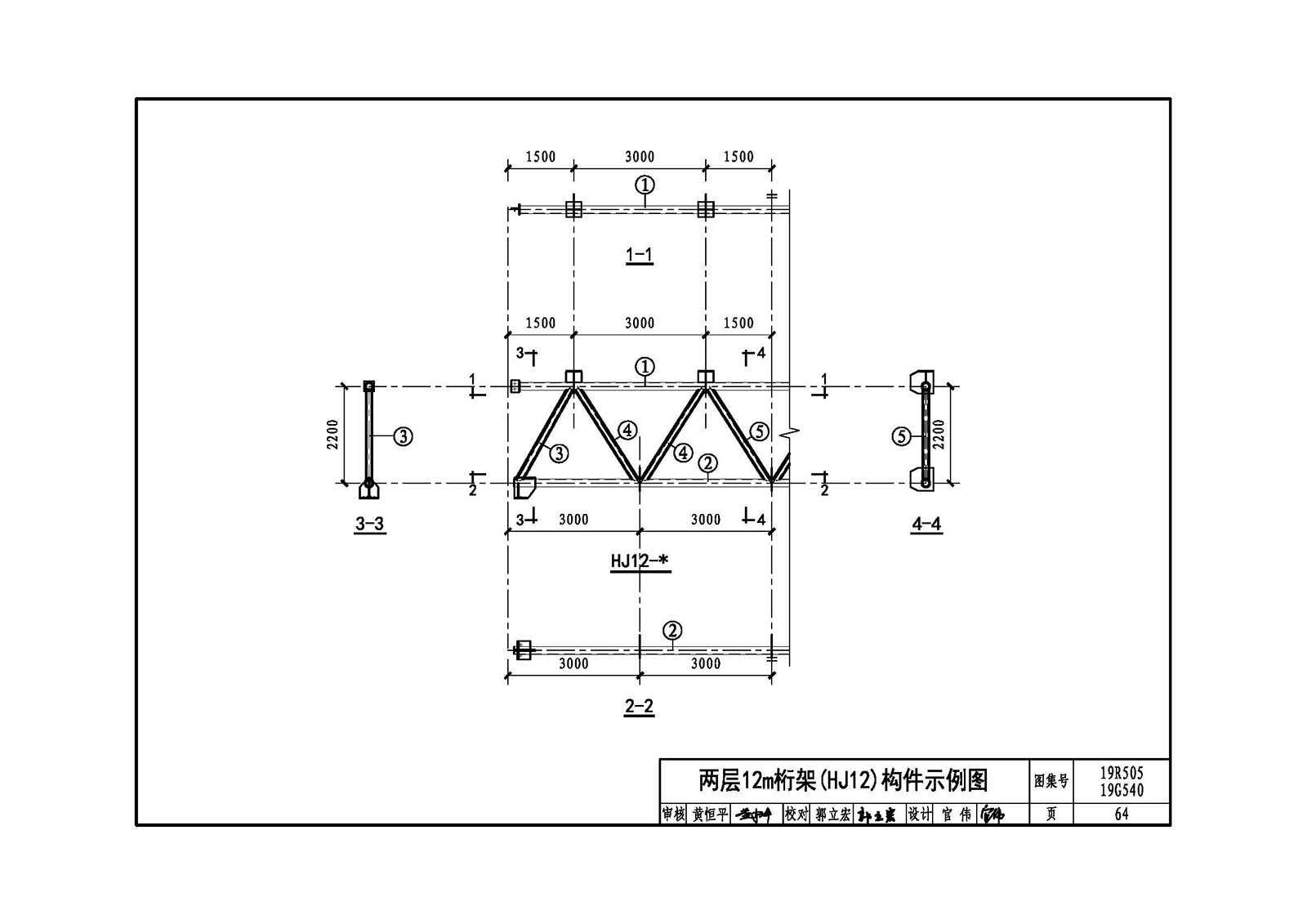

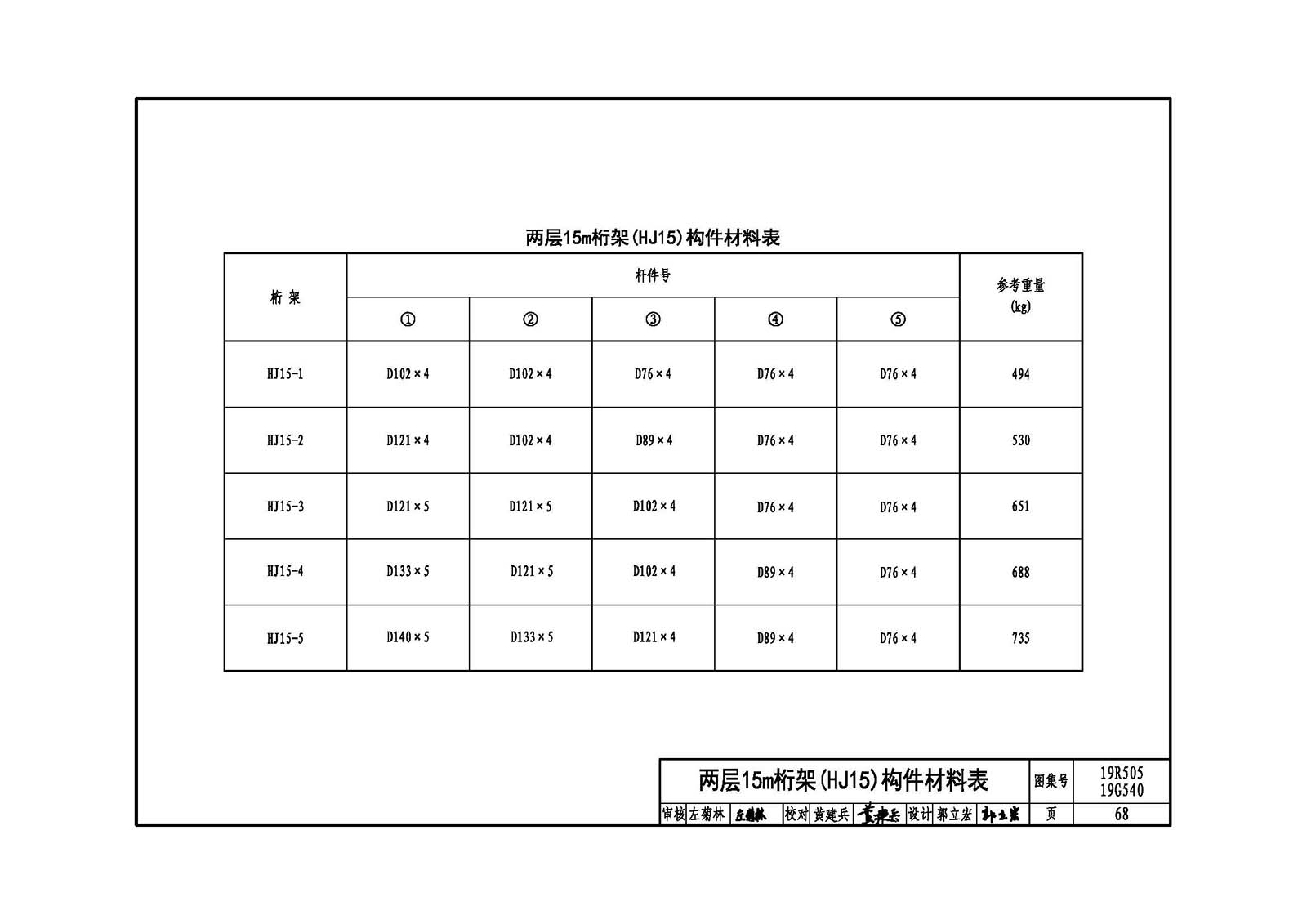

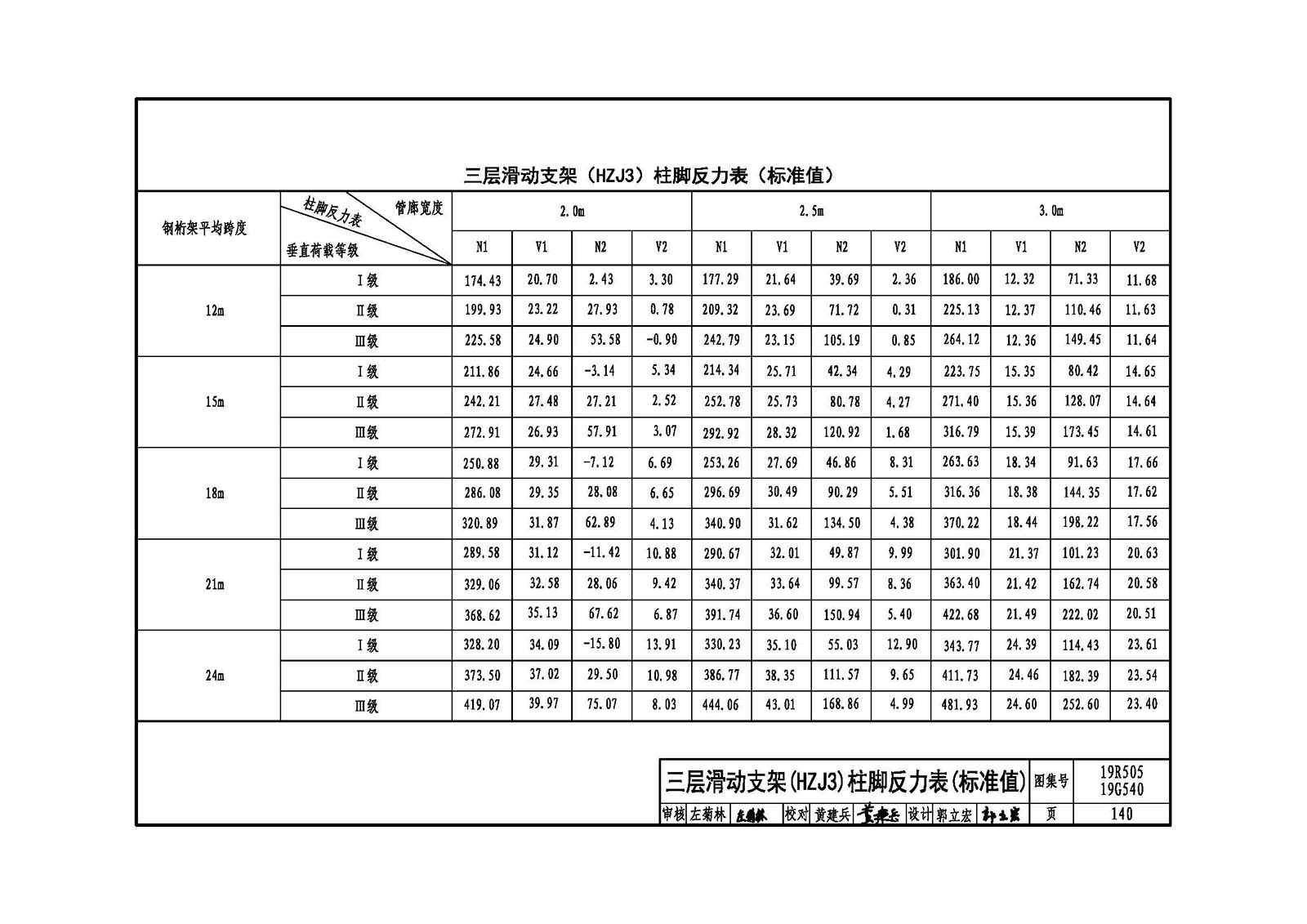

鋼結構綜合管廊立柱采用圓鋼管，橫梁采用型鋼。

基本使用條件:
抗震設防烈度≤8度，0.2g，Ⅲ類場地；
環境溫度：-20℃～60℃；
環境類別：二b類；
最大外管直徑不宜大于600mm；
基本風壓不大于0.7kN/m2；
場地類別：地面粗糙度B、C類。
可供工業廠區綜合管網敷設與管廊鋼結構施工圖選用。
