19CD202-5：建筑銅銦鎵硒薄膜光伏系統電氣設計與安裝（一）
- 圖集編號
- 19CD202-5
- 圖集名稱
- 建筑銅銦鎵硒薄膜光伏系統電氣設計與安裝（一）
- 定價
- 43.00 元
- 開本
- 16 開
- 主編單位
- 中國建筑標準設計研究院有限公司
- 國家能源集團中國節能減排有限公司
內容簡介
本圖集適用于民用及一般工業建筑新建、改建和擴建的建筑銅銦鎵硒（CIGS）分布式光伏發電系統工程，其輸出電壓等級為AC220/380V、裝機容量不超過300kWp的并網或者獨立光伏系統的電氣設計與安裝。容量超過300kWp的建筑CIGS薄膜光伏發電系統工程亦可參考此圖集。
本圖集編制內容主要包括：建筑CIGS光伏系統術語和符號、電氣設計與施工一般規定、發電系統分類、光伏組件技術參數及要求、并網光伏發電系統容量設計方式、獨立光伏發電系統容量設計方式，逆變器、匯流箱（直流配電柜）、交流并網柜、并網接入等技術的設計及原理，建筑CIGS光伏組件負極接地、防雷與接地設計方式及要求。同時針對施工編制了施工布線方式、匯流箱安裝及電纜槽盒安裝、電纜槽盒接地及防火封堵措施和有關建筑CIGS相關技術要求及工程案例。
目錄
| 目錄 | 1 |
|---|---|
| 編制說明 | 3 |

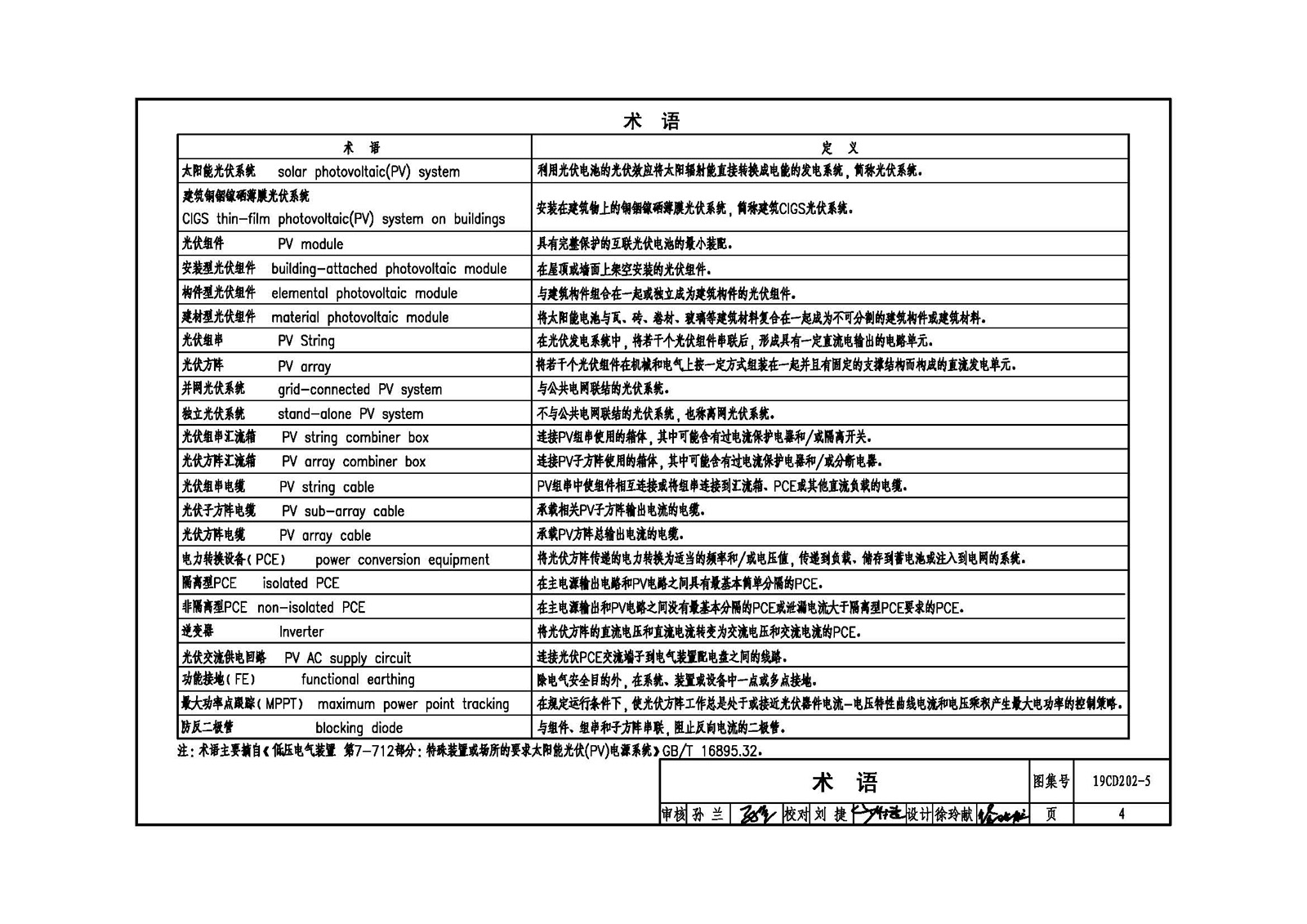

| 術語 | 4 |
| 符號 | 5 |
| 概述 | |
| 建筑CIGS光伏系統電氣設計與施工一般規定 | 6 |

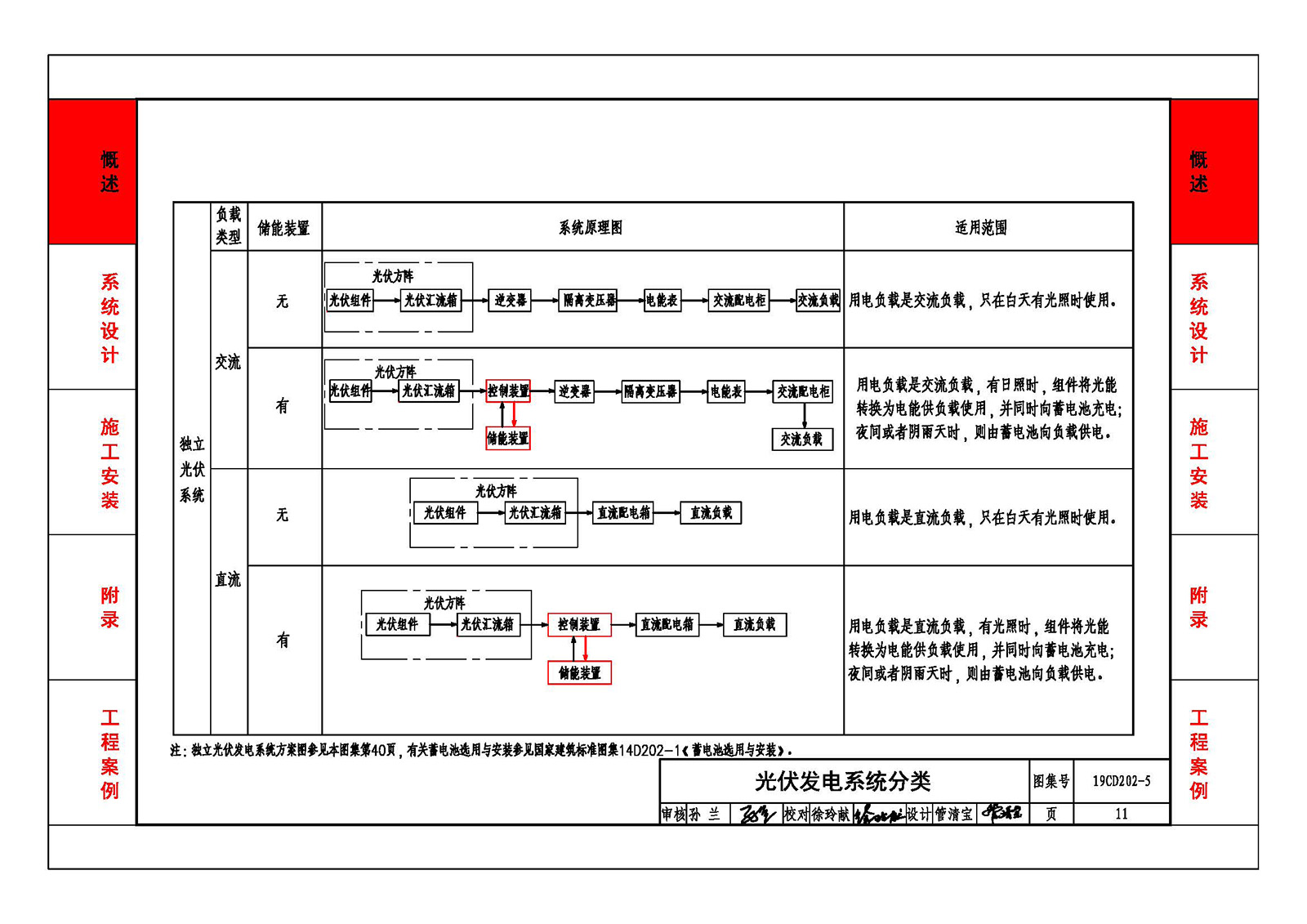

| 光伏發電系統分類 | 11 |
| 建筑CIGS光伏組件電氣性能 | 14 |
| 建筑CIGS薄膜光伏組件產品案例 | 15 |

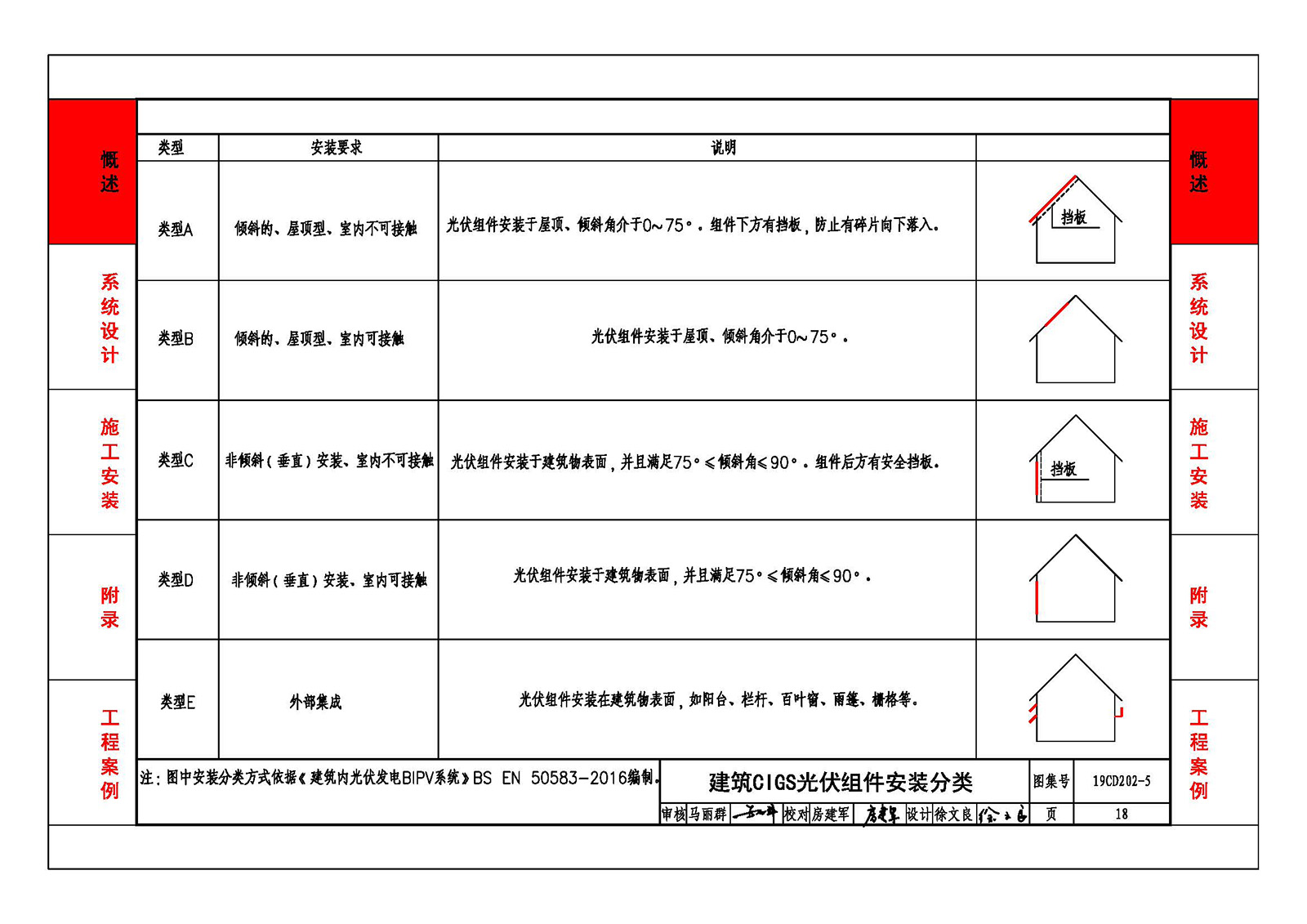

| 建筑CIGS光伏組件安裝分類 | 18 |
| 系統設計 | |
| 建筑CIGS光伏系統電氣設計流程 | 19 |
| 并網光伏系統容量設計 | 20 |
| 獨立光伏系統容量設計 | 21 |
| 光伏發電系統的效率系數 | 22 |

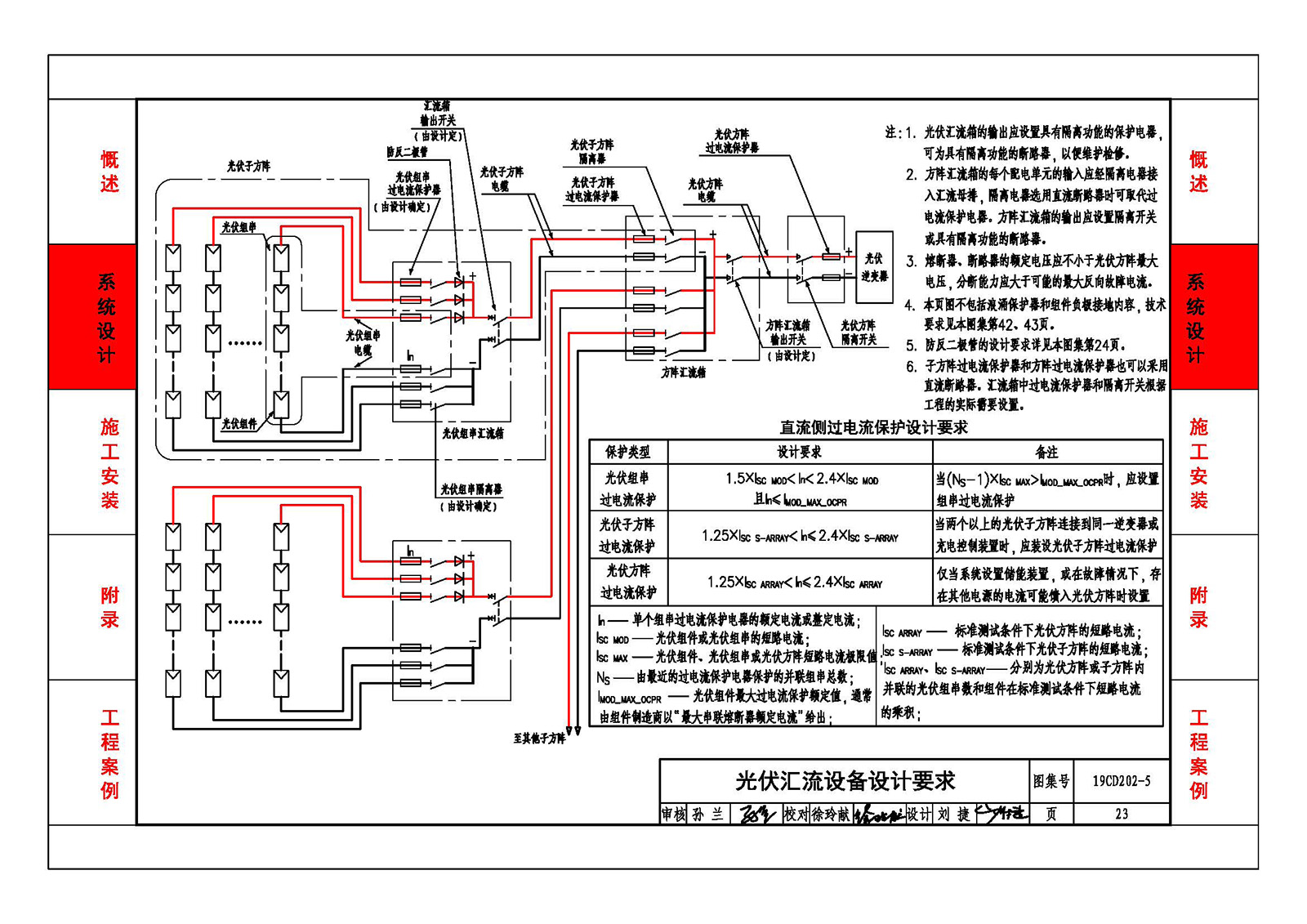

| 光伏匯流設備設計要求 | 23 |
| 直流線路最小電流值 | 25 |
| 光伏系統對地絕緣故障防護要求 | 26 |
| 并網逆變器類型選擇 | 27 |
| 建筑CIGS光伏發電監測系統設計要求 | 28 |
| 光伏匯流箱電氣原理圖 | 30 |
| 方陣匯流箱電氣原理圖 | 31 |
| 建筑CIGS光伏系統并網技術要求 | 32 |
| 交流并網柜電氣原理圖 | 33 |
| ~220/380V光伏并網接入系統方案 | 35 |
| 并網光伏發電系統方案 | 37 |
| 獨立光伏發電系統方案 | 40 |
| 建筑CIGS光伏系統防雷設計要求 | 41 |

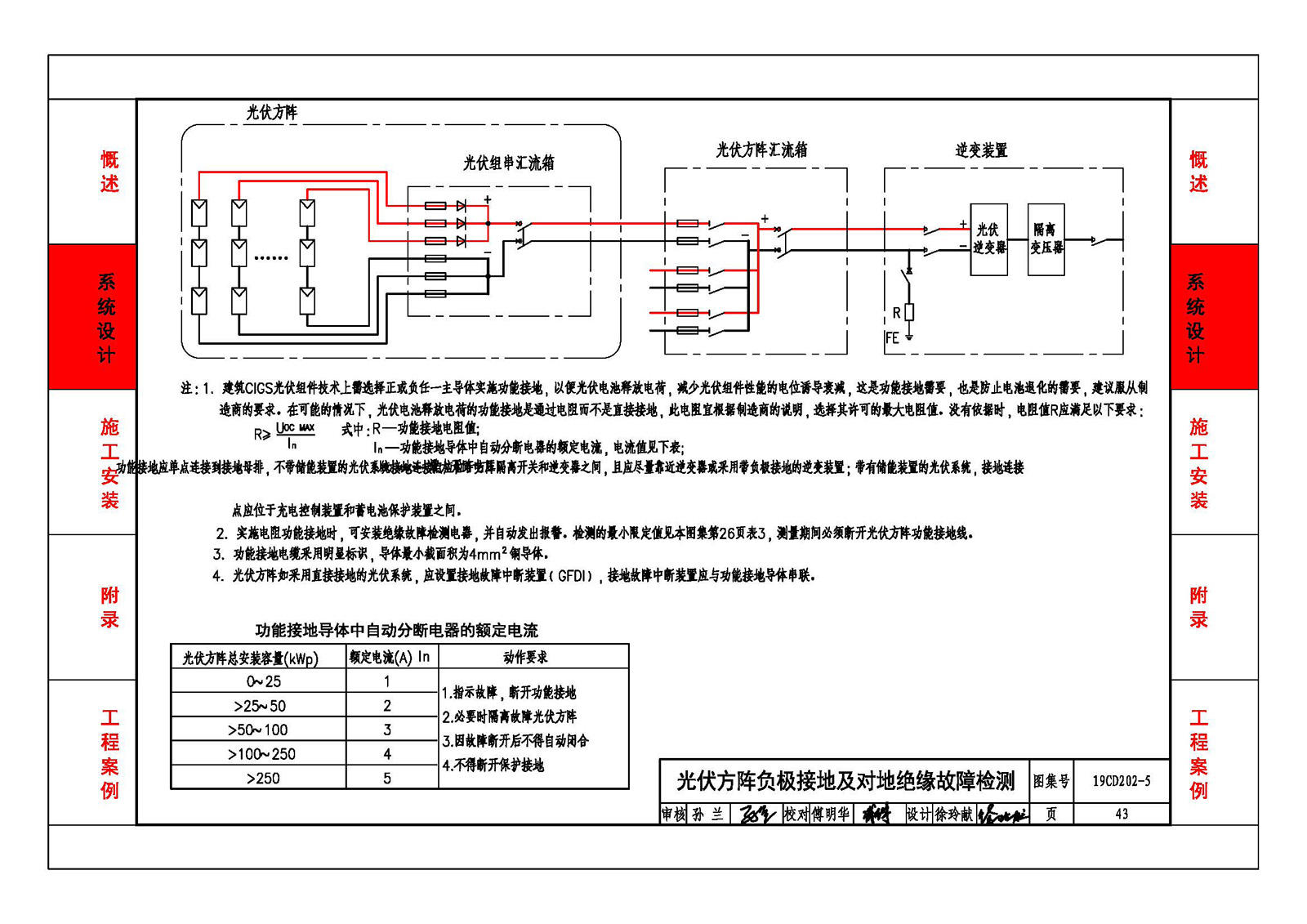

| 光伏方陣負極接地及對地絕緣故障檢測 | 43 |
| 施工安裝 | |
| 屋頂層建筑CIGS幕墻防雷做法 | 44 |
| 中間層建筑CIGS幕墻防雷做法 | 45 |
| 建筑光伏組件接線盒示意圖 | 46 |
| 室內匯流箱設備安裝 | 47 |
| 光伏電纜槽盒在墻上安裝 | 48 |
| 光伏電纜槽盒在龍骨上安裝 | 49 |
| 光伏電纜槽盒接地線連接示意圖 | 50 |
| 光伏電纜槽盒過防火墻安裝 | 52 |
| 附錄 | |
| 光伏系統電力電纜選型示意圖 | 53 |
| 光伏系統電力電纜選型框架圖 | 54 |
| 光伏組串電纜載流量 | 55 |
| 光伏方陣電纜載流量 | 56 |
| 常用直流斷路器主要技術參數 | 57 |
| Uoc max和Isc max 的計算及防反二極管的散熱設計 | 58 |
| 工程案例 | |

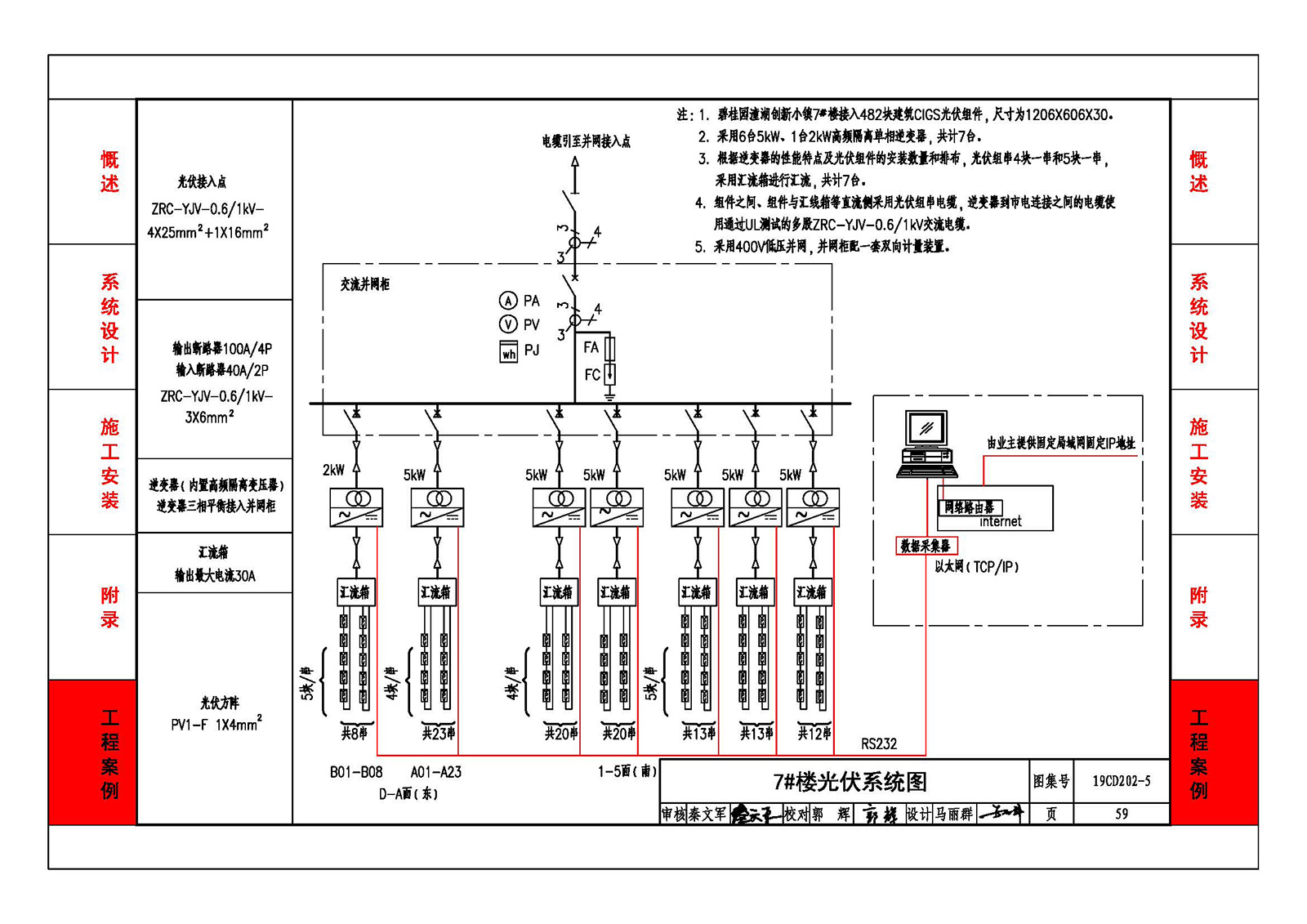

| 7#樓光伏系統圖 | 59 |
| 7#樓逆變器接線圖 | 60 |
| 7#樓D-A立面組串連接圖 | 61 |
| 7#樓1-5立面組串連接圖 | 62 |
| 7#樓電纜槽盒D-A立面布置圖 | 63 |
| 7#樓電纜槽盒1-5立面布置圖 | 64 |
樣張
