本國家建筑標準設計圖集，適用于新建、改建和擴建城市地下空間開發建設工程、地鐵工程的人行出入口設計,包括出入口形式、平面布局的選擇及常用構造措施的選用。滿足設計、施工、監理等單位相關技術人員的需要。

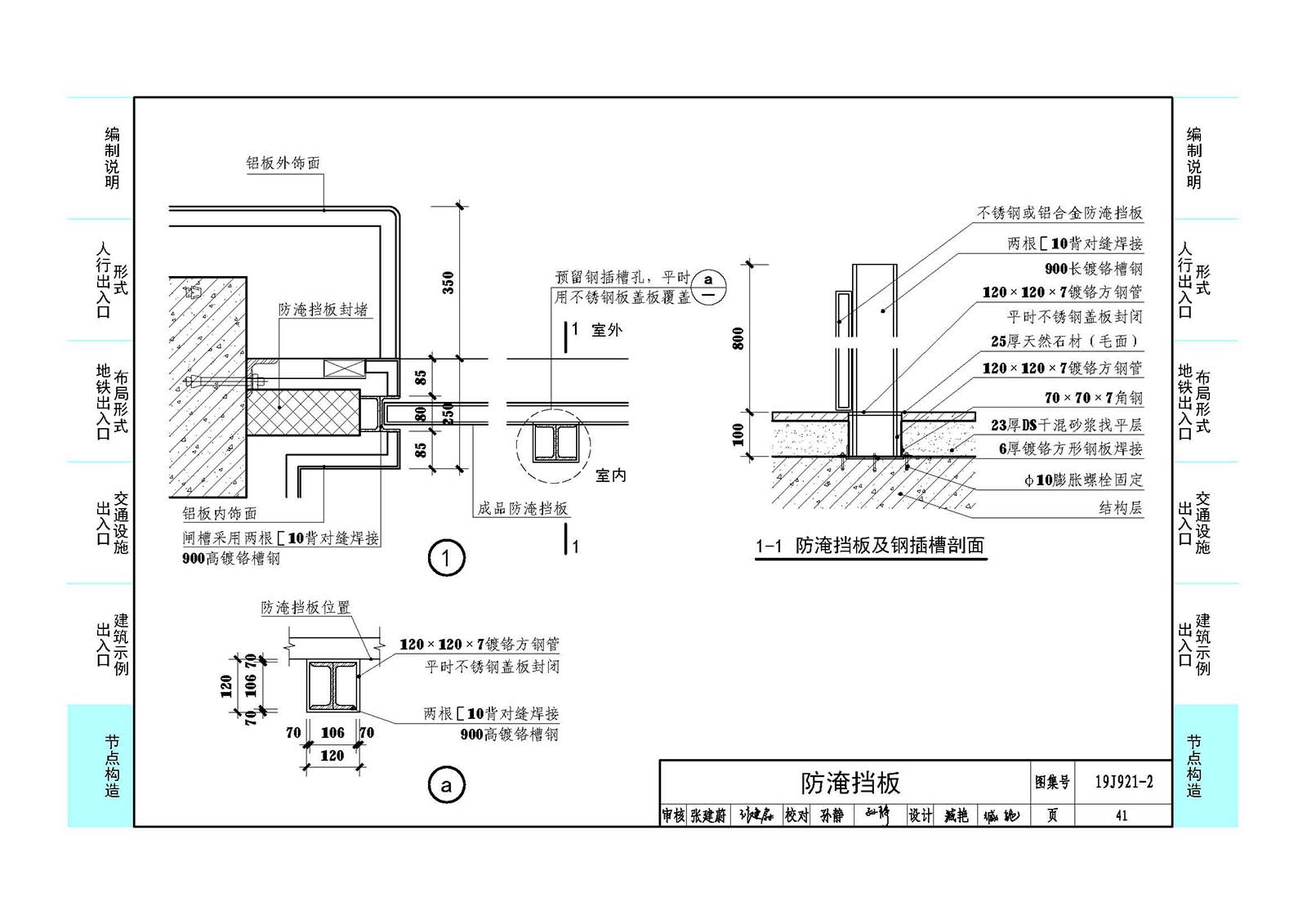

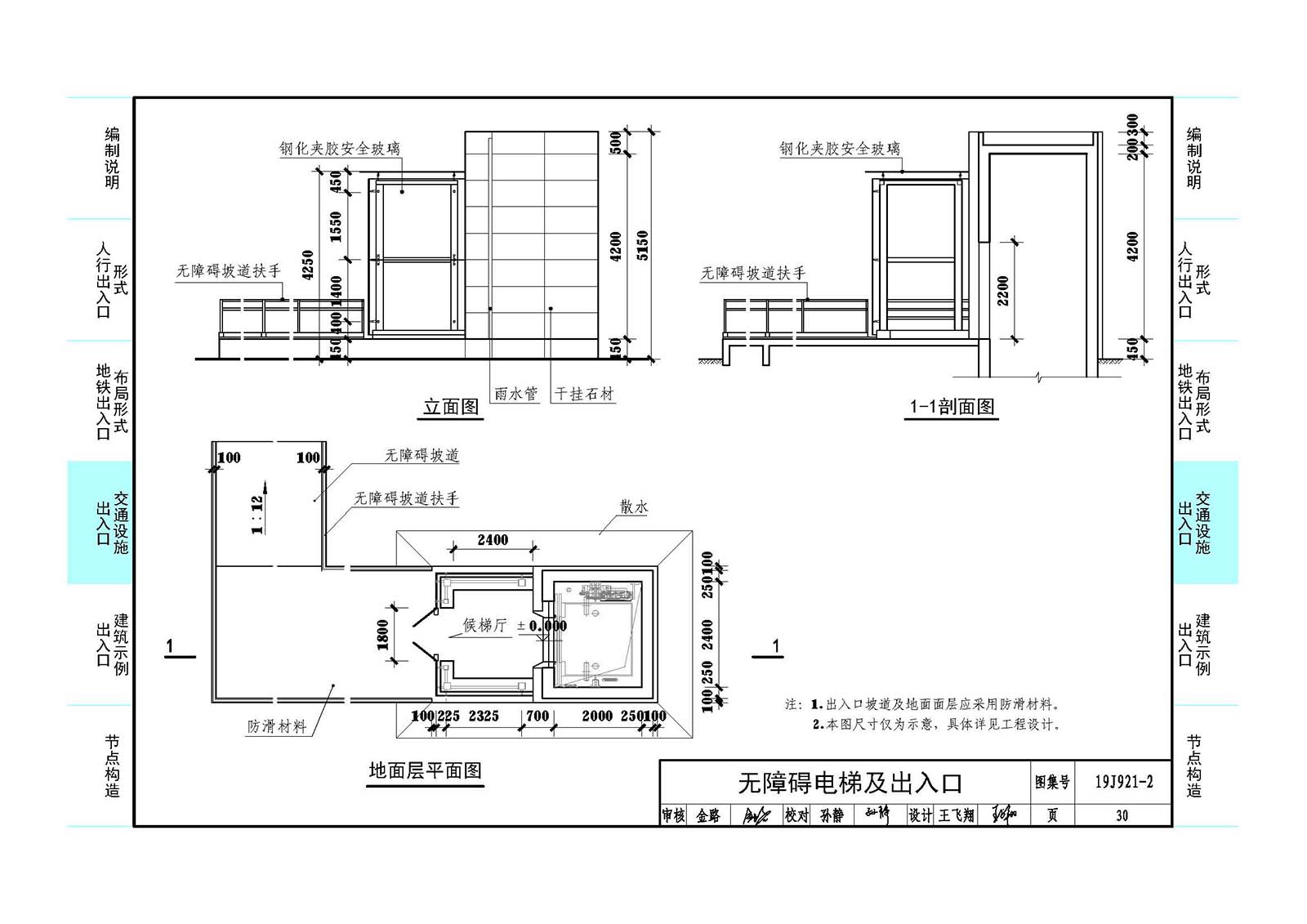

        本圖集共分為六大部分進行序列編制，主要編入城市地下空間人行出入口布局、主要設計要求、地鐵人行出入口設置、無障礙設計、防淹設計等設計技術要點，繼而以上述設計技術要點為依據編制了出入口交通設施、人行出入口地面建筑示例、節點構造等內容。

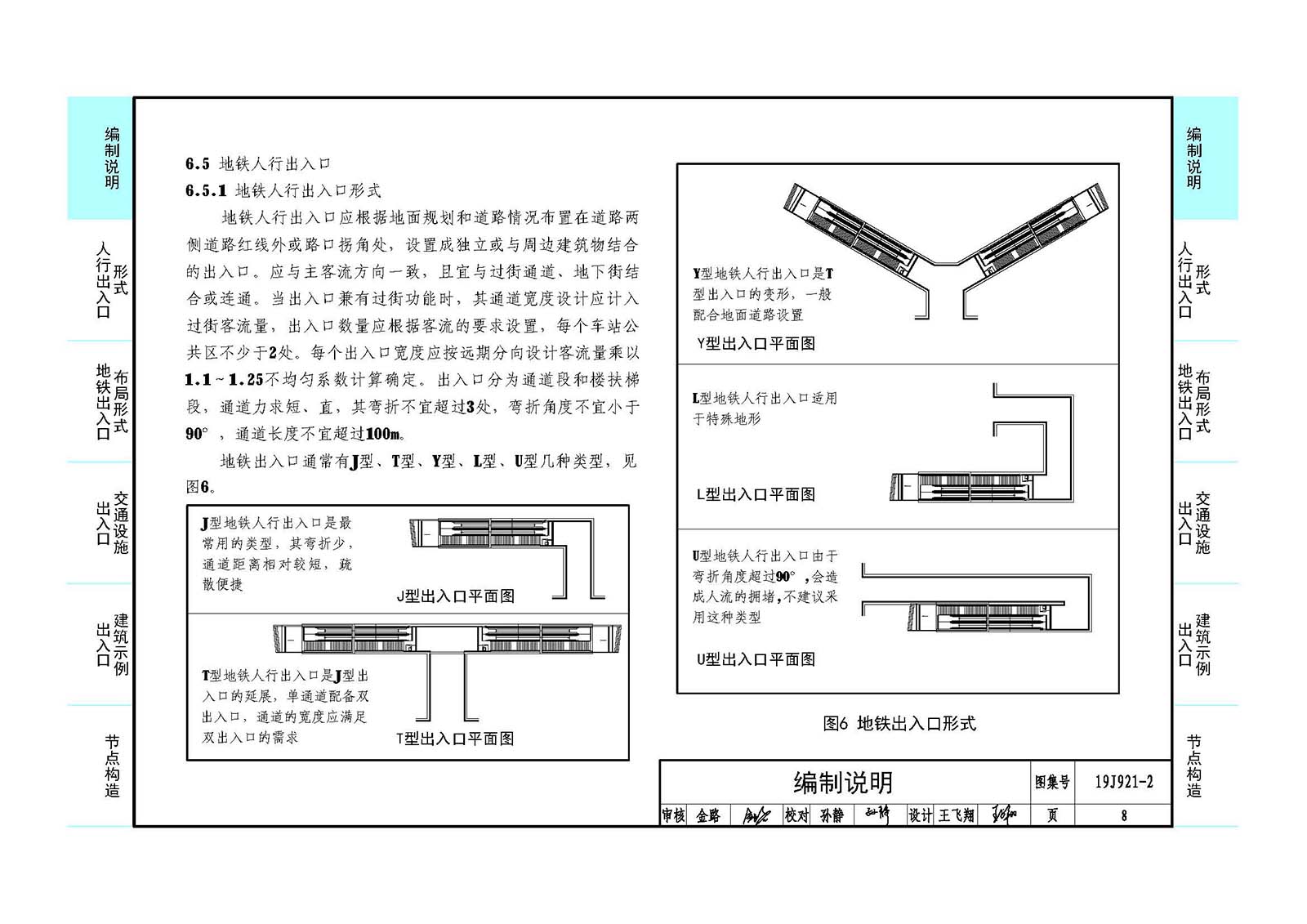

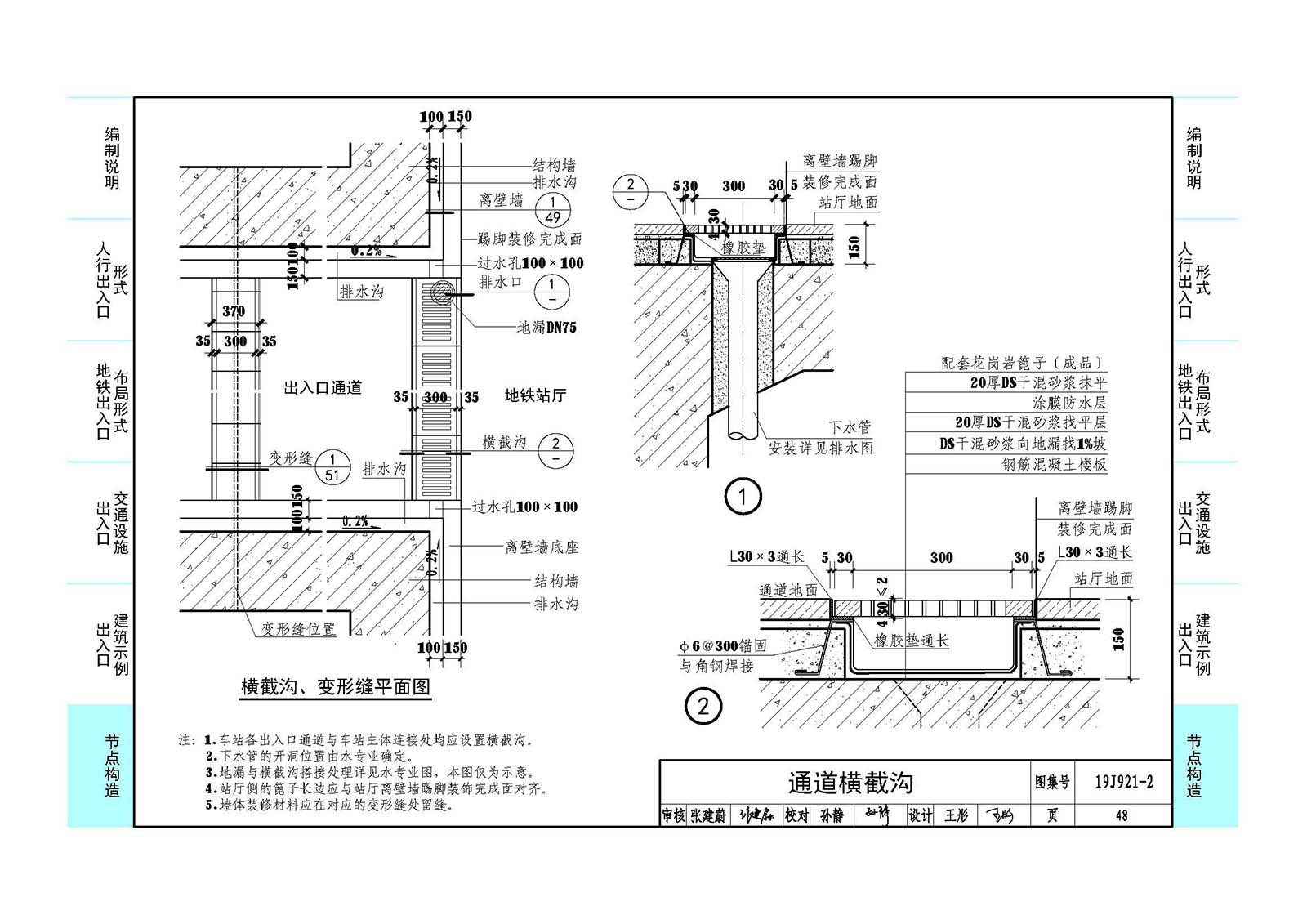

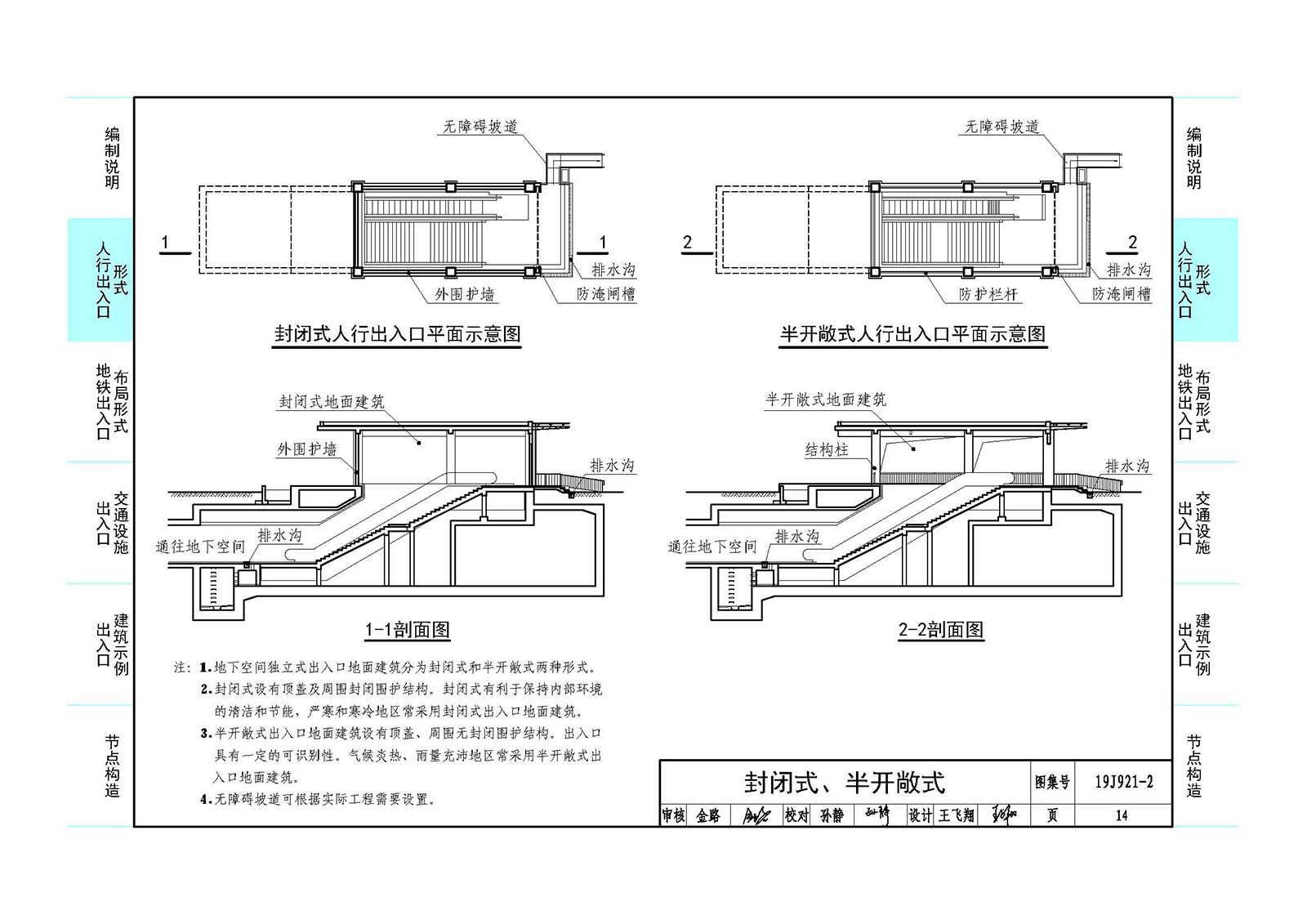

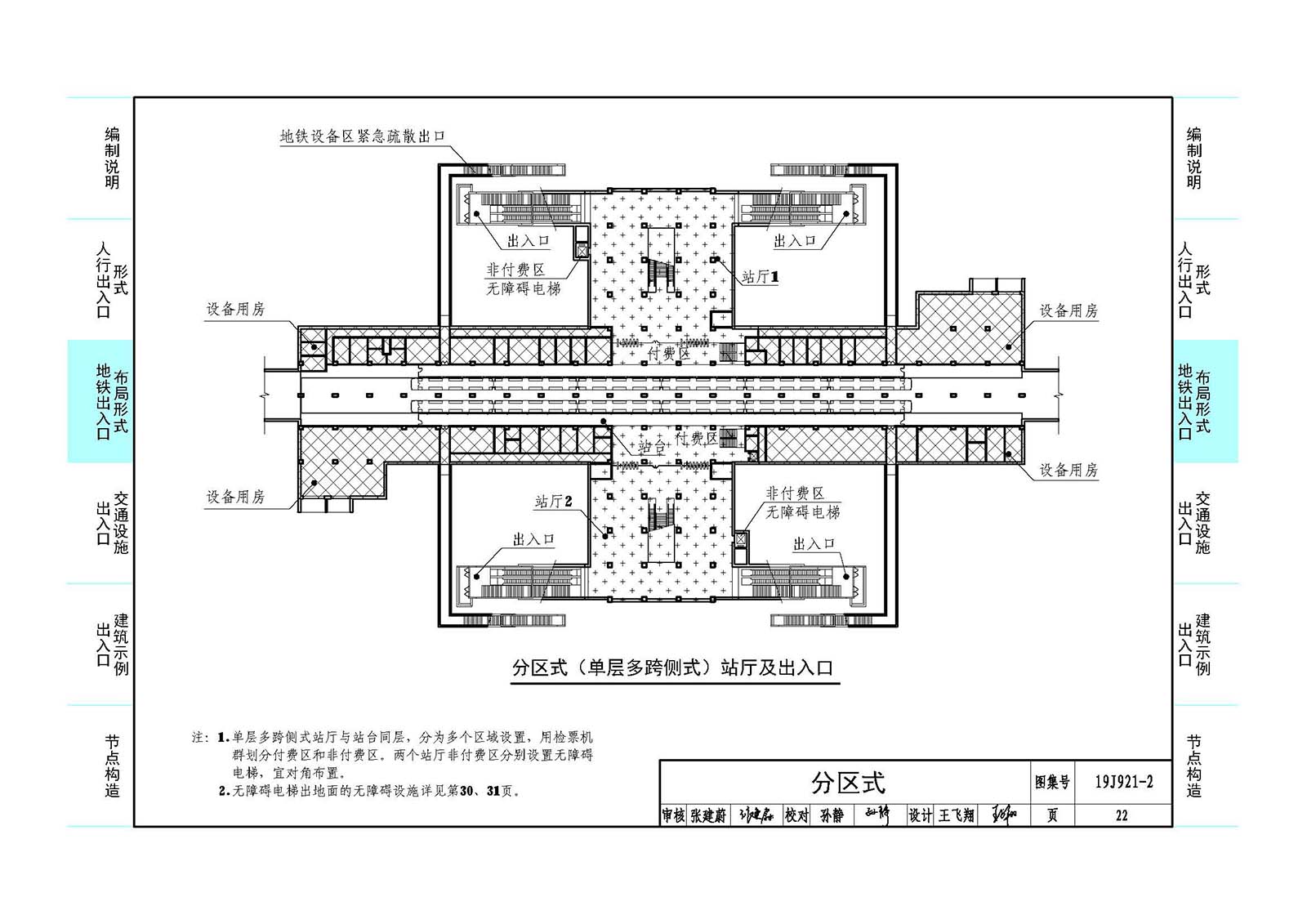

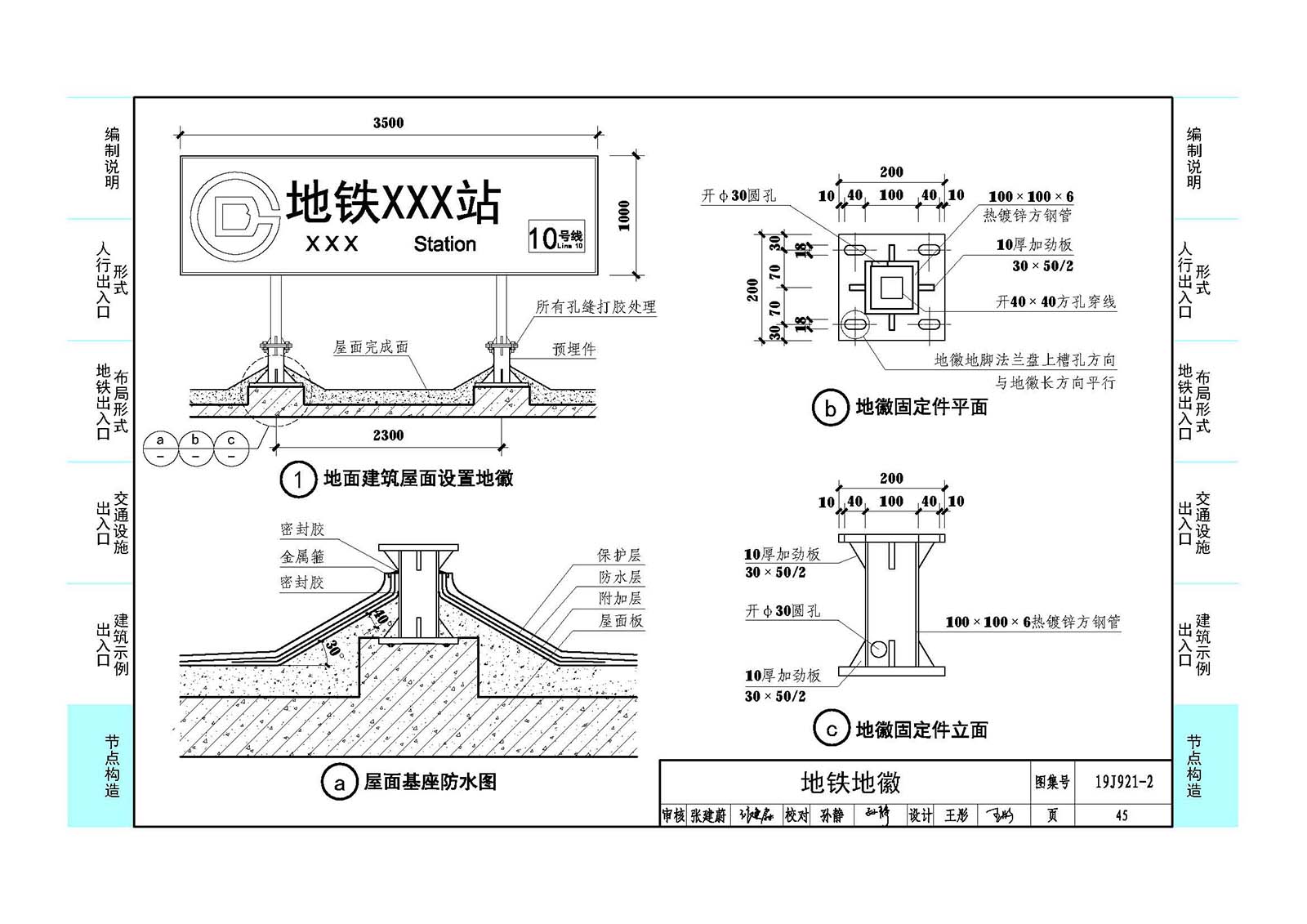

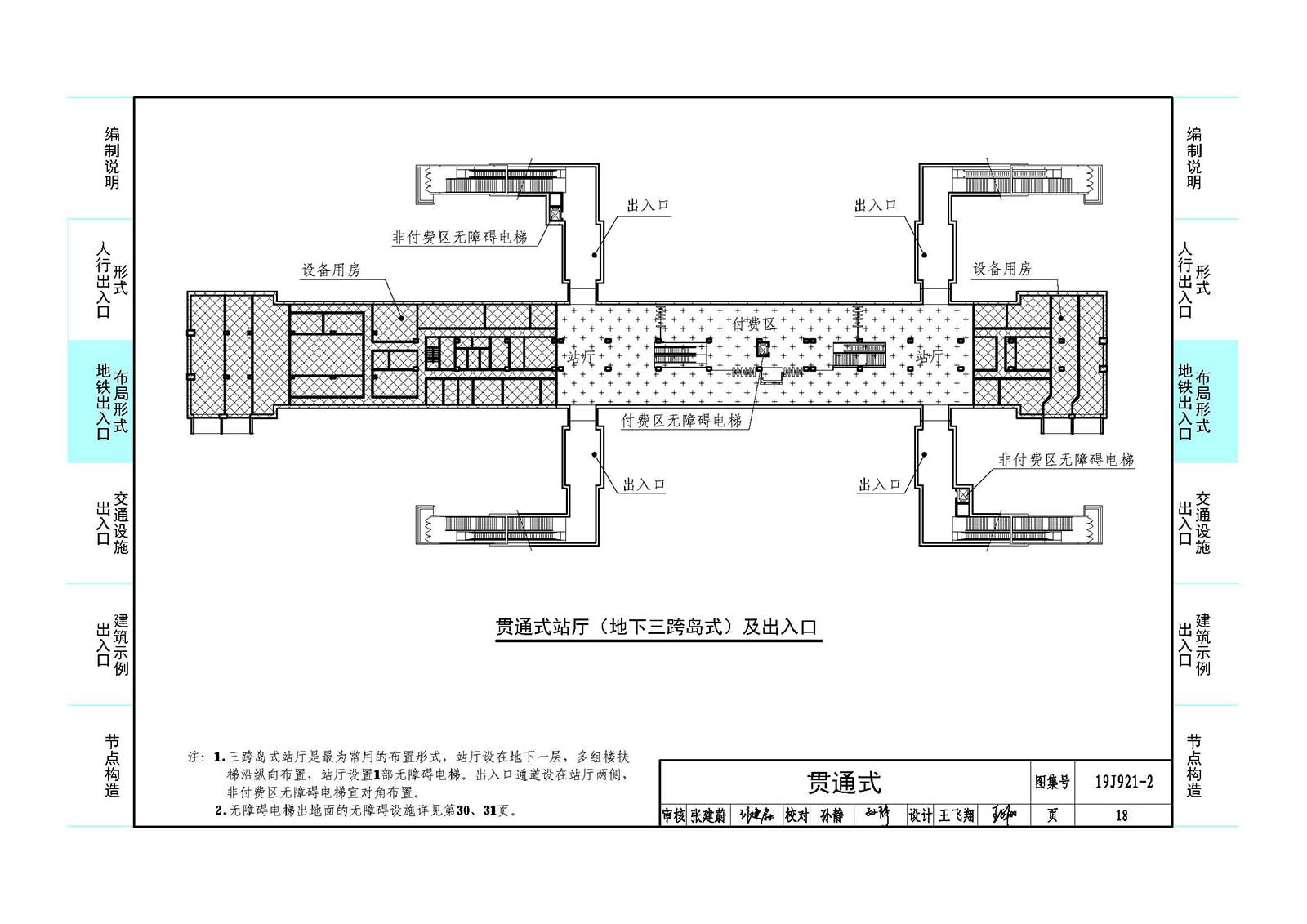

        本圖集通過分析城市地下空間人行出入口的特點，對出入口的分類、形式、交通、防災、標識等方面內容進行了歸納總結，提煉出設計技術要點，并采用表格化的形式加以展現；對于出入口建筑加以分類，按照封閉式、半開敞式、開敞式、組合式、附建式出入口五種類型，分別給出了示意圖；編制了地鐵人行出入口的貫通式、分離式、分區式等布局形式的相關內容，便于設計人員掌握與地鐵站型相匹配的出入口相關設計要點；編制的節點構造與圖集中的平面、剖面圖緊密結合，并進行了一一對應的索引，方便設計人員系統、全面地掌握城市地下空間人行出入口設計的要求和方法。
