19G108-5：結構設計規范應用圖示（抗震鑒定）
- 圖集編號
- 19G108-5
- 圖集名稱
- 結構設計規范應用圖示（抗震鑒定）
- 定價
- 89.00 元
- 主編單位
- 中國建筑科學研究院有限公司
內容簡介
本圖集以《建筑抗震鑒定標準》GB 50023-2009為主線，結合《建筑抗震設防分類標準》GB 50223-2008、《建筑抗震設計規范》GB 50010-2010（2016年版）等相關標準規范條文，針對現有建筑抗震鑒定中可能遇到的一些重點和難點問題，以圖、表及文字說明的形式對其加以釋義。
本圖集適用于抗震設防烈度為6～9度地區的現有建筑抗震鑒定。
本圖集內容包括：現有建筑抗震鑒定基本規定；場地、地基和基礎鑒定；多層砌體房屋；多層及高層鋼筋混凝土房屋；內框架和底層框架磚房；單層鋼筋混凝土柱廠房；附錄A現場檢測的相關內容和附錄B現有建筑抗震鑒定的典型案例。
目錄
| 目錄 | 1 |
|---|---|

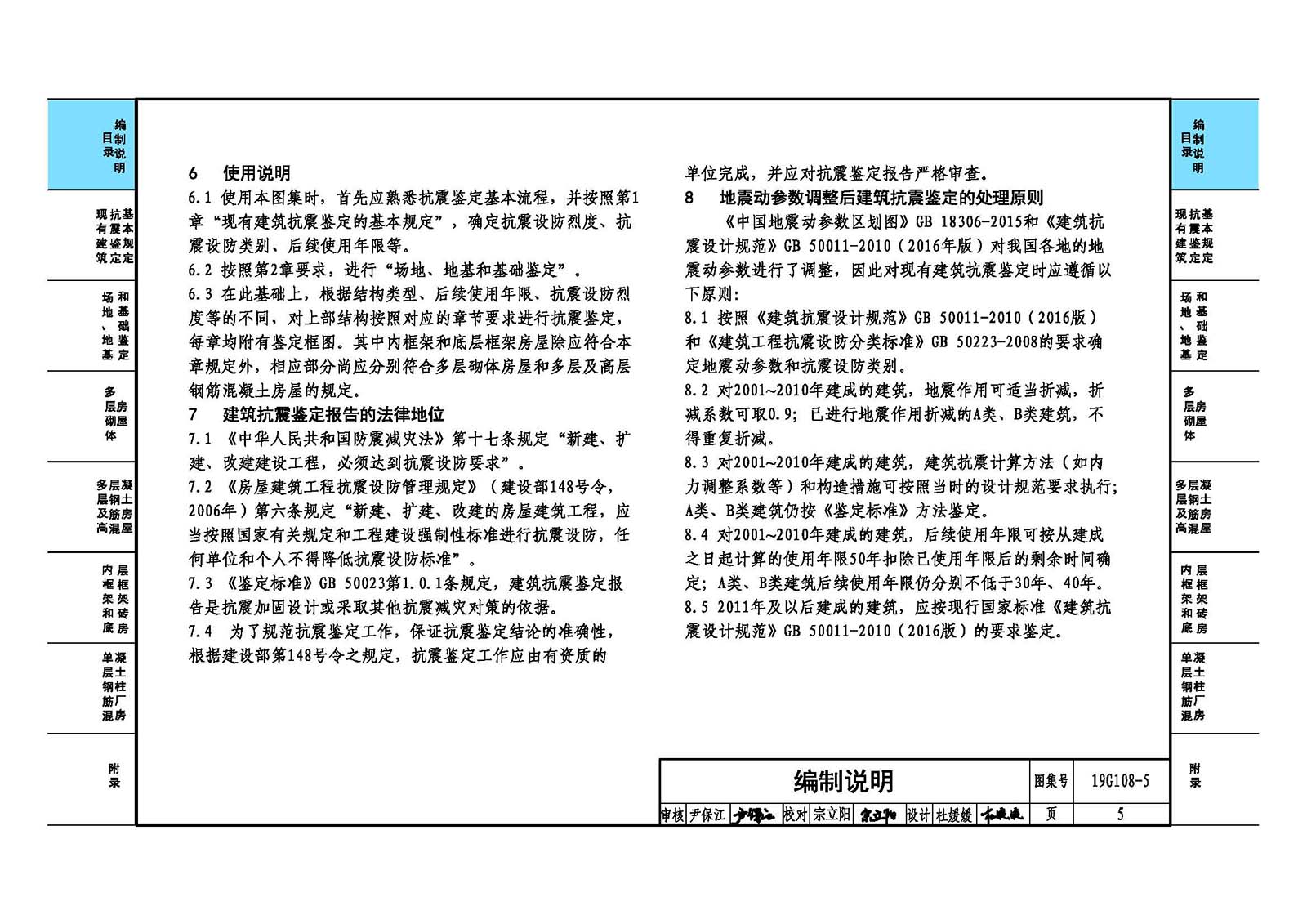

| 編制說明 | 4 |
| 1 現有建筑抗震鑒定基本規定 | |
| 1.1 現有建筑的定義 | 1-1 |
| 1.2 需要進行抗震鑒定的現有建筑 | 1-1 |
| 1.3 現有建筑抗震鑒定的方針與目標 | 1-1 |
| 1.4 現有建筑抗震鑒定的設防標準 | 1-1 |
| 1.4.1 現有建筑抗震鑒定的設防類別 | 1-2 |
| 1.4.2 現有建筑抗震措施鑒定和抗震驗算的要求 | 1-2 |
| 1.4.3 現有建筑設防標準的調整因素 | 1-3 |

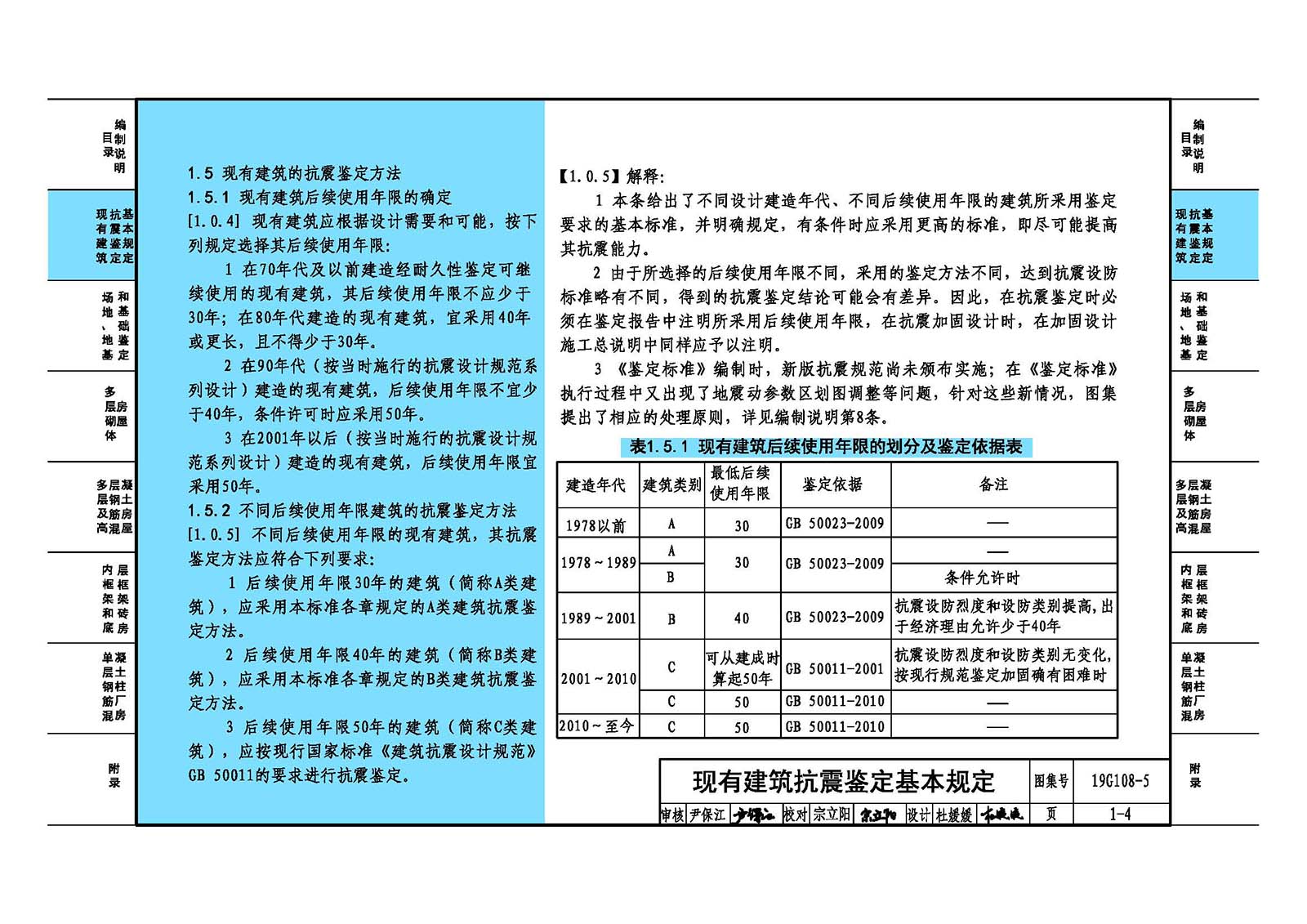

| 1.5 現有建筑的抗震鑒定方法 | 1-4 |
| 1.5.1 現有建筑后續使用年限的確定 | 1-4 |
| 1.5.2 不同后續使用年限建筑的抗震鑒定方法 | 1-4 |
| 1.5.3 現有建筑抗震鑒定的基本流程 | 1-5 |
| 1.5.4 現有建筑概念性抗震鑒定的內容和要求 | 1-6 |
| 1.5.5 抗震驗算的方法 | 1-9 |
| 1.5.6 抗震鑒定結論及處理建議 | 1-11 |
| 1.6 抗震鑒定的原則 | 1-11 |
| 1.7 建筑抗震鑒定與安全性鑒定、抗震加固等的關系 | 1-11 |
| 1.8 抗震鑒定時材料性能指標 | 1-13 |
| 1.8.1 砌體的材料性能指標 | 1-13 |
| 1.8.2 混凝土材料性能指標 | 1-13 |
| 1.8.3 鋼筋材料性能指標 | 1-14 |
| 2 場地、地基和基礎鑒定 | |
| 2.1 場地抗震鑒 | 2-1 |
| 2.1.1 可不進行場地對建筑影響的抗震鑒定的情況 | 2-1 |
| 2.1.2 建造于危險地段的現有建筑的處理 | 2-1 |
| 2.1.3 建造于不利地段現有建筑的處理 | 2-2 |
| 2.1.4 場地液化及開裂危險的判定 | 2-3 |
| 2.2 地基和基礎抗震鑒定 | 2-3 |
| 2.2.1 地基基礎現狀鑒定的內容 | 2-3 |
| 2.2.2 可不進行地基基礎抗震鑒定的情況 | 2-4 |
| 2.2.3 應進行地基基礎抗震鑒定的情況 | 2-4 |
| 2.2.4 地基基礎第一級鑒定 | 2-4 |
| 2.2.5 地基基礎的第二級鑒定內容及方法 | 2-6 |
| 2.2.6 同一結構單元基礎類型或埋深不同時的影響評價 | 2-13 |
| 3 多層砌體房屋 | |
| 3.1 一般規定 | 3-1 |
| 3.1.1 適用范圍 | 3-1 |
| 3.1.2 重點檢查內容 | 3-1 |
| 3.1.3 多層砌體房屋的外觀和內在質量要求 | 3-2 |
| 3.1.4 現有砌體房屋的綜合抗震能力評定 | 3-2 |

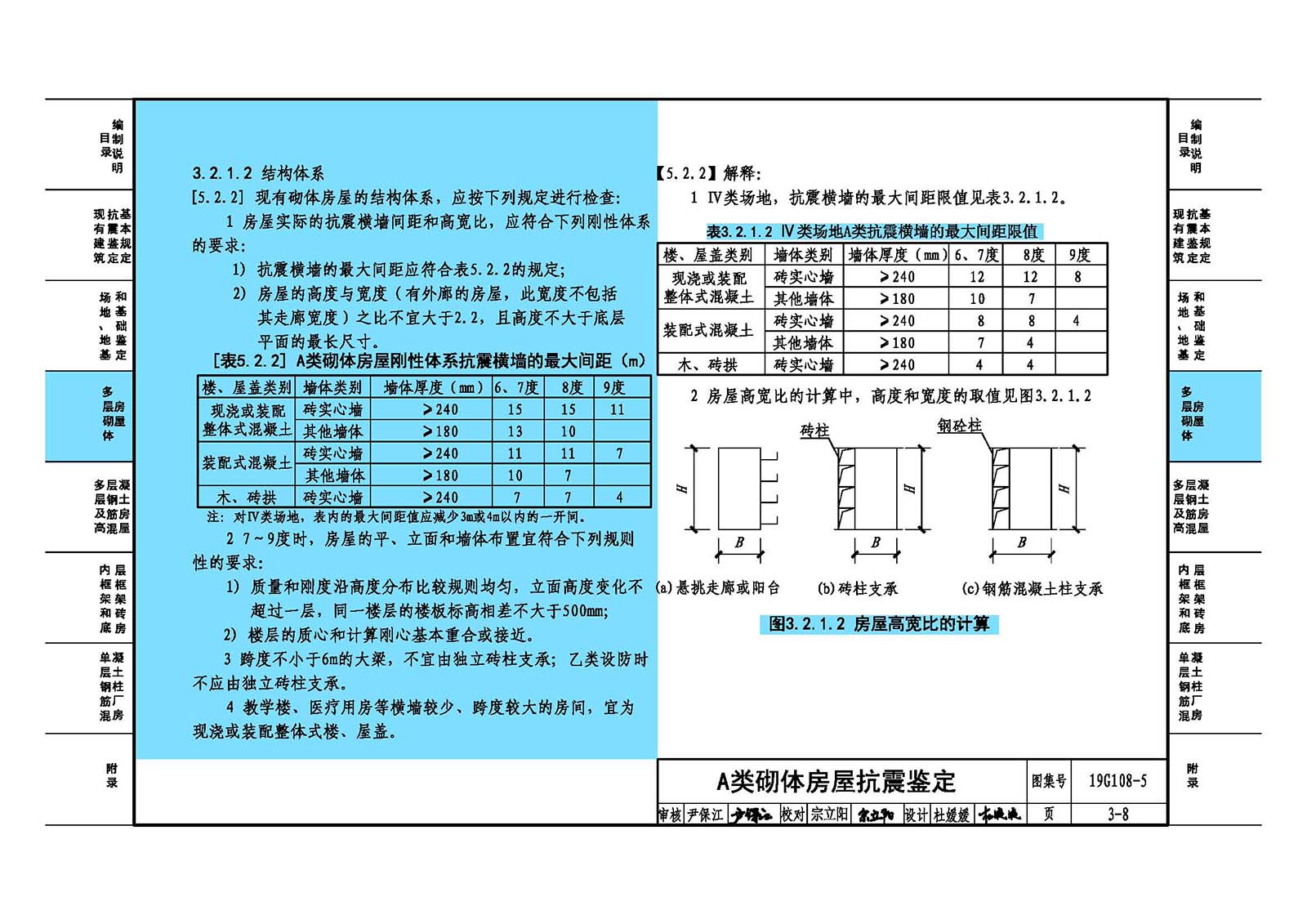

| 3.2 A類砌體房屋抗震鑒定 | 3-4 |
| 3.2.1 第一級鑒定 | 3-4 |
| 3.2.2 第二級鑒定 | 3-18 |
| 3.3 B類砌體房屋抗震鑒定 | 3-25 |
| 3.3.1 抗震措施鑒定 | 3-25 |
| 3.3.2 抗震承載力驗算 | 3-35 |
| 4 多層及高層鋼筋混凝土房屋 | |
| 4.1 一般規定 | 4-1 |
| 4.1.1 適用范圍 | 4-1 |
| 4.1.2 重點檢查的薄弱部位 | 4-2 |
| 4.1.3 外觀和內在質量的要求 | 4-3 |
| 4.1.4 現有鋼筋混凝土房屋的綜合抗震能力評定 | 4-3 |
| 4.1.5 框架與砌體結構相連時的鑒定方法 | 4-6 |
| 4.1.6 非結構構件和突出屋面小房間的要求 | 4-6 |
| 4.2 A類鋼筋混凝土房屋的抗震鑒定 | 4-7 |
| 4.2.1 第一級鑒定 | 4-7 |
| 4.2.2 第二級鑒定 | 4-13 |
| 4.3 B類鋼筋混凝土房屋的抗震鑒定 | 4-19 |
| 4.3.1 抗震措施鑒定 | 4-19 |
| 4.3.2 抗震承載力驗算 | 4-29 |

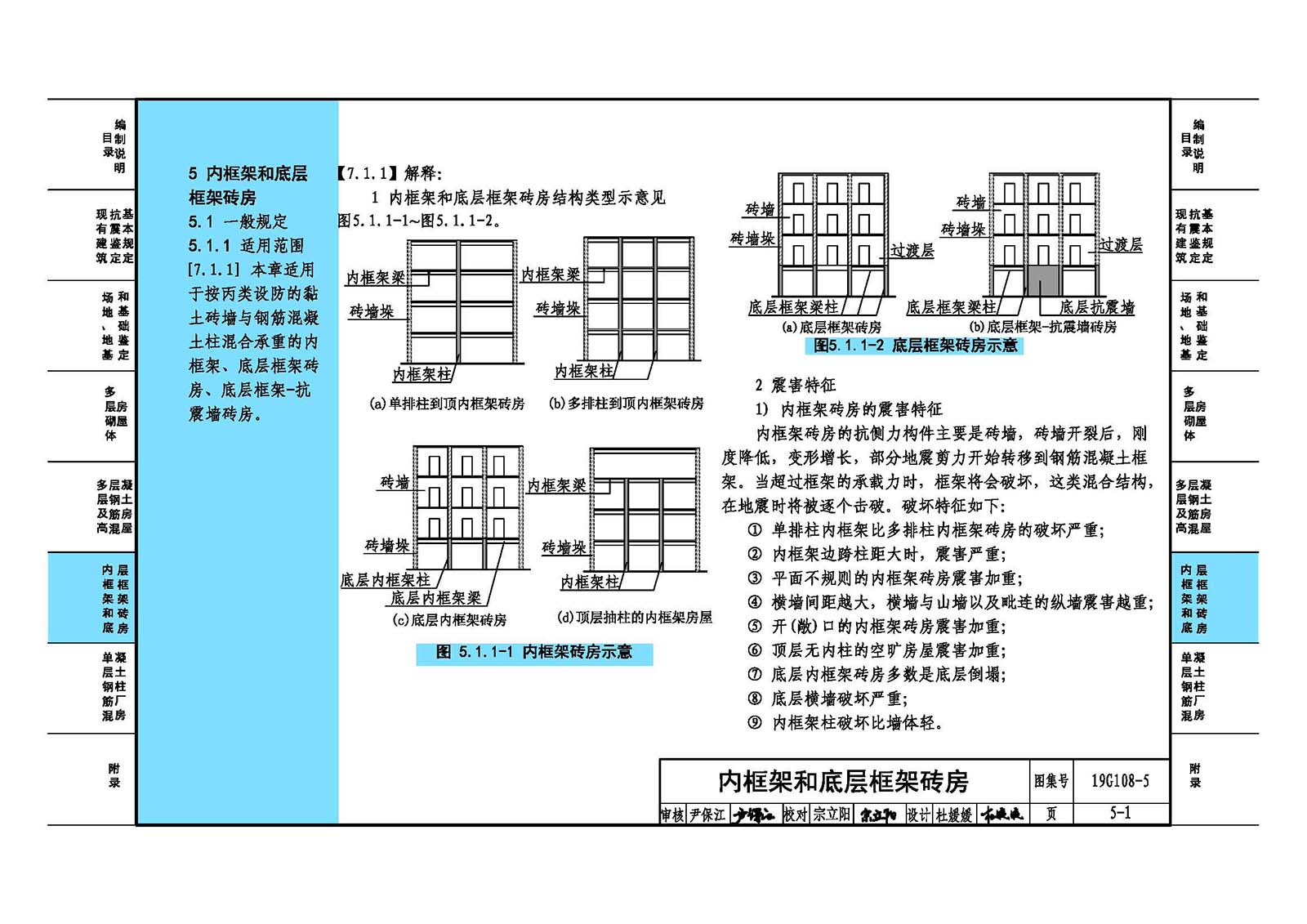

| 5 內框架和底層框架磚房 | |
| 5.1 一般規定 | 5-1 |
| 5.1.1 適用范圍 | 5-1 |
| 5.1.2 現有內框架和底層框架磚房抗震鑒定重點檢查內容 | 5-2 |
| 5.1.3 房屋的外觀和內在質量要求 | 5-3 |
| 5.1.4 內框架和底層框架磚房的抗震鑒定方法 | 5-4 |
| 5.2 A類內框架和底層框架磚房抗震鑒定 | 5-4 |
| 5.2.1 第一級鑒定 | 5-4 |
| 5.2.2 第二級鑒定 | 5-11 |
| 5.2.3 A類內框架和底層框架磚房抗震鑒定框圖 | 5-18 |
| 5.3 B類內框架和底層框架磚房抗震鑒定 | 5-19 |
| 5.3.1 抗震措施鑒定 | 5-19 |
| 5.3.2 抗震承載力驗算 | 5-21 |
| 5.3.3 B類內框架和底層框架磚房抗震鑒定框圖 | 5-25 |
| 6 單層鋼筋混凝土柱廠房 | |
| 6.1 一般規定 | 6-1 |
| 6.1.1 適用范圍 | 6-1 |
| 6.1.2 重點檢查的關鍵薄弱環節 | 6-2 |
| 6.1.3 廠房外觀和內在質量的要求 | 6-2 |
| 6.1.4 抗震鑒定方法 | 6-2 |
| 6.2 A類單層鋼筋混凝土柱廠房抗震鑒定 | 6-3 |
| 6.2.1 抗震措施鑒定 | 6-3 |
| 6.2.2 抗震承載力驗算 | 6-9 |
| 6.3 B類單層鋼筋混凝土柱廠房抗震鑒定 | 6-10 |
| 6.3.1 抗震措施鑒定 | 6-10 |
| 6.3.2 抗震承載力驗算 | 6-15 |
| 附錄A 現場檢測的相關內容 | FL-1 |
| A.0.1 現有建筑現場檢測的主要依據 | FL-1 |
| A.0.2 一般規定 | FL-1 |
| A.0.3 地基基礎的檢測 | FL-1 |
| A.0.4 砌體結構的檢測 | FL-2 |
| A.0.4.1 砌體結構檢測的內容 | FL-2 |
| A.0.4.2 砌體結構的檢測方法 | FL-2 |
| A.0.5 混凝土結構或構件的檢測 | FL-2 |
| A.0.5.1 鋼筋的性能與強度檢測 | FL-2 |
| A.0.5.2 混凝土強度和碳化深度的檢測 | FL-2 |
| A.0.5.3 混凝土保護層厚度的檢測 | FL-3 |
| A.0.5.4 鋼筋配置情況的檢測 | FL-3 |
| A.0.6 其他結構的檢測 | FL-3 |
| 附錄B 現有建筑抗震鑒定的典型案例 | FL-4 |
| B.0.1 多層砌體房屋抗震鑒定實例 | FL-4 |
| B.0.1.1 A類多層砌體房屋的抗震鑒定實例 | FL-4 |
| B.0.1.2 B類多層砌體房屋的抗震鑒定實例 | FL-6 |
| B.0.2 鋼筋混凝土房屋抗震鑒定實例 | FL-9 |
| B.0.2.1 A類鋼筋混凝土校舍抗震鑒定實例 | FL-9 |
| B.0.2.2 B類鋼筋混凝土校舍抗震鑒定實例 | FL-13 |
| B.0.3 底層框架及內框架房屋抗震鑒定實例 | FL-16 |
| B.0.3.1 A類底層框架房屋抗震鑒定實例 | FL-16 |
| B.0.3.2 A類內框架磚房抗震鑒定實例 | FL-19 |
| B.0.4 單層鋼筋混凝土柱廠房抗震鑒定實例 | FL-23 |
