19T202：地鐵裝配式管道支吊架設計與安裝
- 圖集編號
- 19T202
- 圖集名稱
- 地鐵裝配式管道支吊架設計與安裝
- 定價
- 48.00 元
- 主編單位
- 北京市軌道交通設計研究院有限公司
- 北京市軌道交通建設管理有限公司
- 中鐵一局集團建筑安裝工程有限公司
內容簡介
本圖集適用于新建、擴建和改建的地鐵工程裝配式管道支吊架的設計與施工安裝。其他相似的城市軌道交通裝配式支吊架工程可參考使用。
主要內容包括： C型槽鋼截面技術參數；水管吊架選用與安裝；風管、電纜橋架和水管集中排布裝配式管道支吊架選用與安裝安裝；連接構件示意圖；計算例題等。
本圖集為首次編制的有關地鐵工程裝配式管道支吊架設計與安裝的國家建筑標準設計圖集，采用圖、文、表等多種形式，系統地給出了裝配式管道支吊架種類、適用條件、選型性能和安裝圖等，可供設計人員直接選用、施工人員照?qǐng)D施工。
目錄
| 目錄 | 1 |
|---|---|
| 總說明 | 3 |

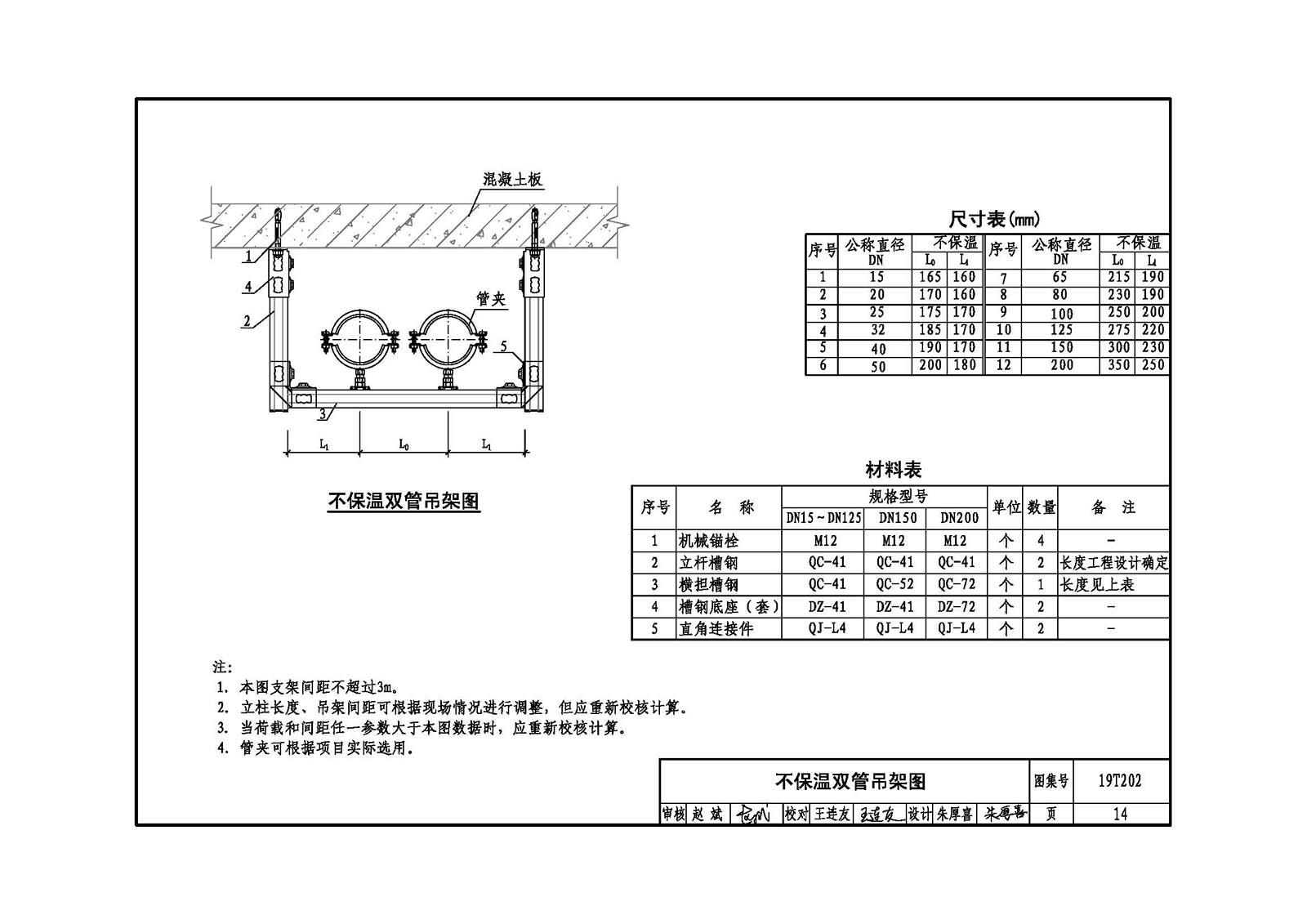

| 不保溫雙管吊架圖 | 14 |
| 保溫雙管吊架圖 | 15 |
| 不保溫三管吊架圖(單排) | 16 |
| 不保溫三管吊架圖(雙排向上) | 17 |
| 不保溫三管吊架圖(雙排上下) | 18 |
| 保溫三管吊架圖(單排) | 19 |
| 保溫三管吊架圖(雙排向上) | 20 |
| 保溫三管吊架圖(雙排上下) | 21 |
| 不保溫四管吊架圖 | 22 |
| 保溫四管吊架圖 | 23 |

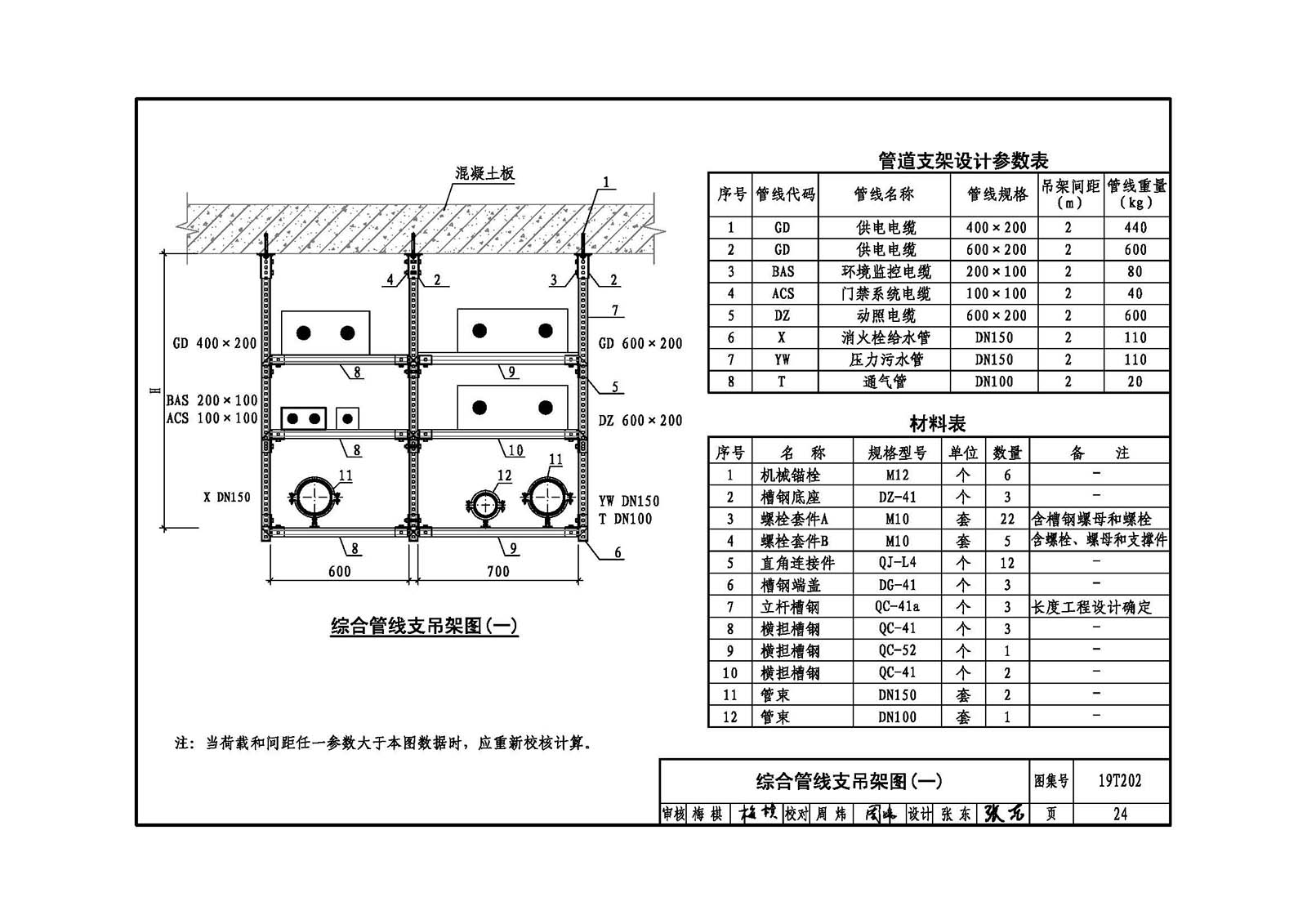

| 綜合管線支吊架圖(一) | 24 |
| 綜合管線支吊架圖(二) | 25 |
| 綜合管線支吊架圖(三) | 26 |
| 綜合管線支吊架圖(四) | 27 |
| 綜合管線支吊架圖(五) | 28 |
| 綜合管線支吊架圖(六) | 29 |
| 綜合管線支吊架圖(七) | 30 |
| 綜合管線支吊架圖(八) | 31 |
| 綜合管線支吊架圖(九) | 32 |
| 綜合管線支吊架圖(十) | 33 |
| 綜合管線支吊架圖(十一) | 34 |
| 綜合管線支吊架圖(十二) | 35 |
| 綜合管線支吊架圖(十三) | 36 |
| 綜合管線支吊架圖(十四) | 37 |
| 綜合管線支吊架圖(十五) | 38 |
| 綜合管線支吊架圖(十六) | 39 |
| 綜合管線支吊架圖(十七) | 40 |
| 裝配示意圖(一) | 41 |
| 裝配示意圖(二) | 42 |
| 附錄 支吊架計算 | 43 |
